Factores de medición de nitrógeno amoniacal en proyectos de monitoreo de la calidad del agua

El nitrógeno amoniacal es un indicador clave de contaminación y toxicidad, pero su medición puede verse afectada por la condición de la muestra, la salinidad, las burbujas, pH y la interferencia óptica o química según el método.

En las especificaciones del proyecto, este tema a menudo se describe mediante términos como sensor de nitrógeno amoniacal, sensor de amonio en línea, sonda de nitrógeno amoniacal RS485 Modbus, factores de medición de nitrógeno amoniacal y contextos de aplicación que incluyen monitoreo de amoníaco en aguas residuales, monitoreo de aguas superficiales y control de nitrógeno en acuicultura.

Antecedentes del proyecto y demanda de aplicaciones industriales

El monitoreo del nitrógeno amoniacal respalda la protección de las fuentes de agua, el control del tratamiento de aguas residuales y la gestión de la acuicultura. Debido a que el proceso de medición puede verse afectado por varios factores de campo, la adquisición debe considerar tanto la especificación del sensor como la disciplina de instalación.

Para los equipos de adquisiciones, la pregunta útil no es sólo qué parámetro se puede medir, sino también dónde debe ubicarse el sensor, cómo ingresa la señal al sistema de control, cómo se verifican los datos y qué decisión tomará la planta a partir de la tendencia.

Posición del producto en el sistema

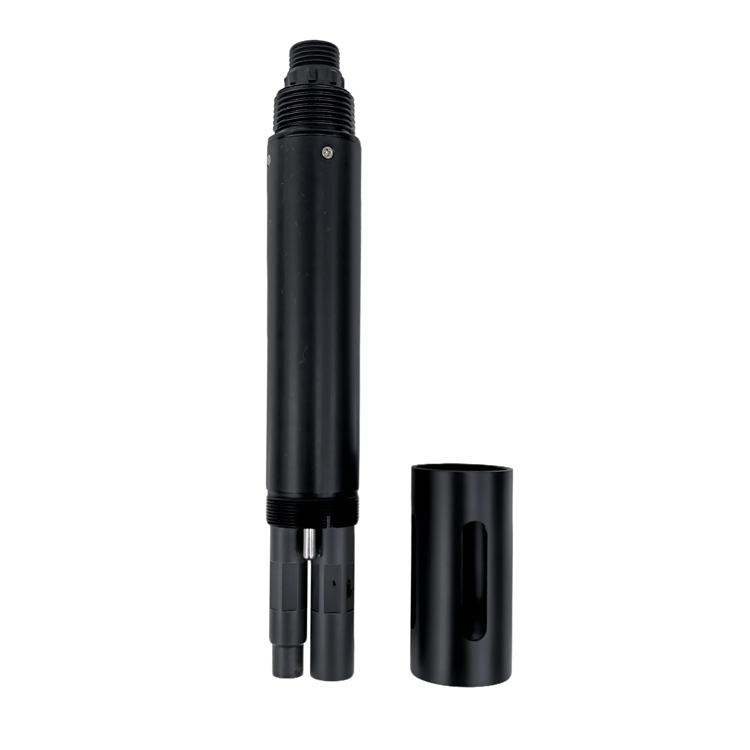

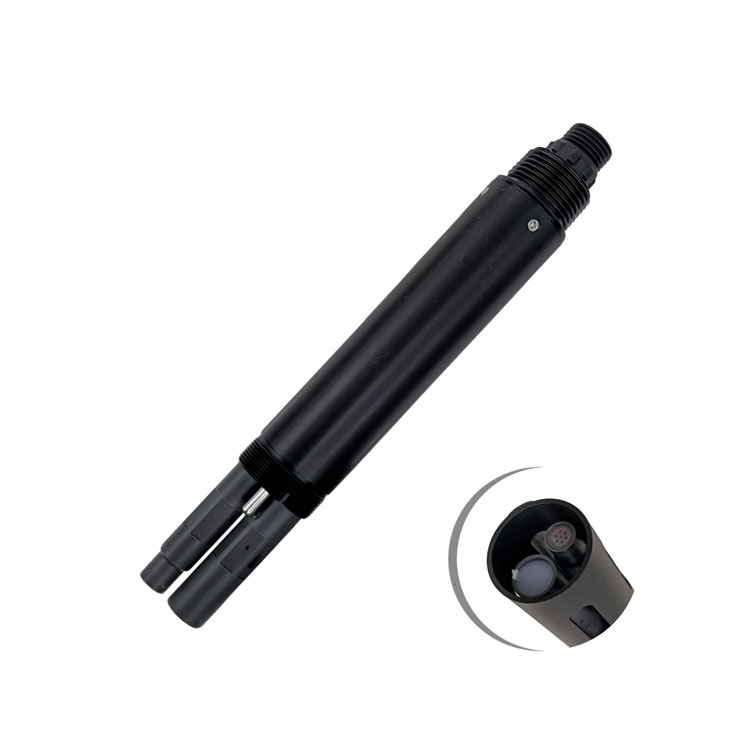

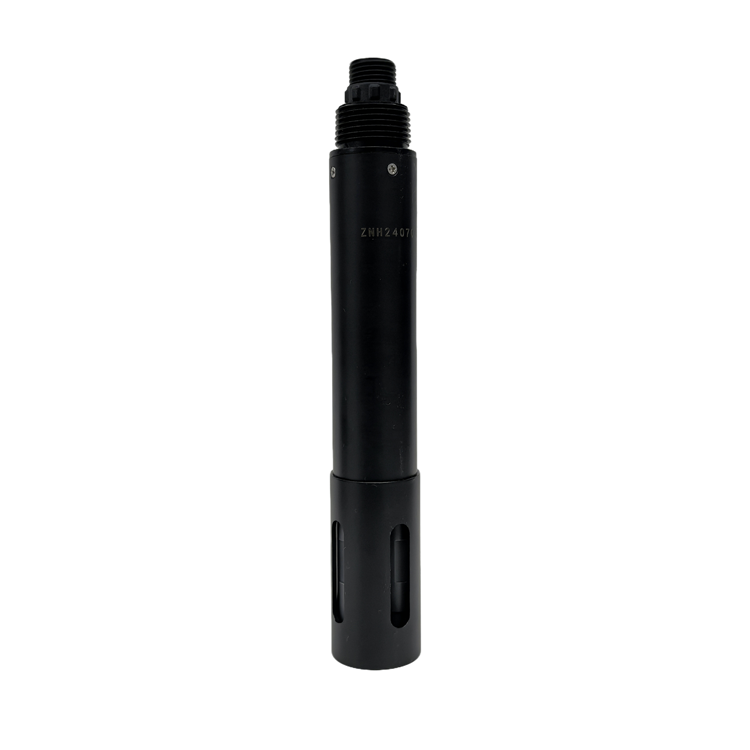

El sensor NiuBoL NBL-WQ-NHN utiliza un electrodo selectivo de iones de amonio e informa valores a través de RS485 Modbus RTU o 4-20 mA opcional.

El sensor de campo es la primera capa de la arquitectura de monitoreo. El gabinete o puerta de enlace maneja la energía, el aislamiento y la comunicación, mientras que SCADA o el software en la nube convierte los valores en alarmas, informes y tareas de mantenimiento.

Compatibilidad de comunicación y protocolo

Para proyectos B2B de calidad del agua, la compatibilidad de comunicación es parte del valor del equipo. RS485 y Modbus RTU permiten que los sensores de campo se conecten con PLC, DCS, RTU, servidores SCADA, unidades de adquisición de datos y puertas de enlace IoT. Esto mantiene la capa de medición lo suficientemente abierta para los integradores y evita encerrar al comprador en un instrumento de solo visualización.

La salida Modbus se puede conectar a PLC, DCS, computadora industrial, grabadora, controlador o puerta de enlace IoT. Esto es útil cuando los datos de amoníaco deben combinarse con pH, temperatura, DO y flujo.

Datos de nitrógeno en un sistema de calidad del agua más amplio

Para el sensor de nitrógeno amoniacal, la ruta de datos debe diseñarse antes de ensamblar el gabinete. El integrador debe decidir qué valores se muestran localmente, qué valores se utilizan para las alarmas, qué valores se cargan en SCADA o software en la nube y qué valores necesitan registros de comparación de laboratorio.

Una arquitectura práctica separa la capa de campo, la capa de gabinete y la capa de plataforma. El sensor produce el valor medido, el gabinete maneja el suministro de energía y la protección de las comunicaciones, y la plataforma almacena tendencias, alarmas e informes. Esta separación es útil para los distribuidores porque facilita la resolución de problemas: un problema de contaminación del campo, un problema de cableado del gabinete y un problema de mapeo de la plataforma se pueden verificar uno por uno en lugar de tratarlos como una falla vaga del instrumento.

Parámetros técnicos

La tabla resume los parámetros del sensor de nitrógeno y amoniaco en línea NBL-WQ-NHN de la especificación técnica.

Interpretación del amoníaco con pH, DO y temperatura

El nitrógeno amoniacal no debe interpretarse solo. pH y la temperatura afectan el contexto de toxicidad, la salinidad puede influir en algunos métodos de medición, las burbujas pueden alterar las trayectorias ópticas y la contaminación puede crear una deriva lenta. En la revisión de la adquisición, el comprador debe verificar si el rango de amoníaco esperado es el monitoreo normal de bajo nivel, el monitoreo de control de procesos o el monitoreo de aguas residuales de alta carga. Estos tres casos a menudo necesitan diferentes intervalos de calibración, umbrales de alarma y acceso de mantenimiento. Cuando el sensor se integra con pH, DO y flujo, el equipo del proyecto puede juzgar si un valor alto es un evento de proceso real o una condición que requiere verificación de campo.

Una instalación de sensor útil produce una tendencia que se puede comparar con el flujo, la dosificación de productos químicos, el estado de la bomba, la etapa de tratamiento y la verificación de laboratorio. Es por eso que el proyecto debe definir el retraso de la alarma, la escala del registro, la conversión de unidades, el intervalo de almacenamiento de datos y el método de verificación manual durante el diseño, no después de la puesta en servicio.

Riesgos de interferencia y instalación de sensores de amoníaco

El principal riesgo en un proyecto de sensor de nitrógeno amoniacal no suele ser una línea de especificación aislada. Es la combinación de representatividad de la muestra, incrustaciones, interferencia química, enrutamiento de cables, estabilidad de energía, mapeo de plataformas y disciplina de mantenimiento del operador. Por lo tanto, una buena revisión de adquisiciones verifica toda la cadena de medición, desde los materiales húmedos y los accesorios de instalación hasta los registros Modbus, las etiquetas del gabinete y la disponibilidad de repuestos.

El enfoque más seguro del proyecto es revisar juntos el punto de medición, la ruta de comunicación y la ruta de mantenimiento. Si el punto de muestra es incorrecto, una señal Modbus perfecta aún transmite información de proceso deficiente. Si la ruta del cable es ruidosa, una buena sonda puede parecer inestable. Si el sensor no se puede retirar para realizarle servicio, el propietario puede dejar de darle mantenimiento después del primer mes. Tratar estos riesgos durante el diseño suele ser menos costoso que corregirlos después de la instalación.

Escenarios de aplicación

Efluente de aguas residuales municipales

Desafío del entorno del sitio:Se debe realizar un seguimiento continuo del rendimiento de la nitrificación.

Esquema de integración del sistema:Instalar monitorización de nitrógeno amoniacal tras el tratamiento biológico.

Valor para el usuario entregado:Los operadores pueden identificar los problemas de nitrificación antes.

Estación de aguas superficiales

Desafío del entorno del sitio:La escorrentía y los vertidos urbanos pueden aumentar la carga de nitrógeno.

Esquema de integración del sistema:Implemente nitrógeno amoniacal con DO, pH y turbidez.

Valor para el usuario entregado:Los gestores ambientales ven cambios en las tendencias de la contaminación.

Sistema de acuicultura

Desafío del entorno del sitio:La toxicidad del amoníaco afecta la salud de los peces y camarones.

Esquema de integración del sistema:Utilice el monitoreo de amoníaco con datos pH y DO.

Valor para el usuario entregado:Los operadores agrícolas pueden ajustar la alimentación y el intercambio de agua.

Pretratamiento industrial

Desafío del entorno del sitio:Las aguas residuales del proceso pueden contener una carga variable de nitrógeno.

Esquema de integración del sistema:Coloque el sensor en puntos de ecualización o descarga.

Valor para el usuario entregado:El propietario recibe evidencia para el ajuste del tratamiento.

Guía de selección

La selección debe partir del objetivo del proceso, la matriz del agua y el uso de datos requerido. Un sensor solo para alarma, un sensor para control de circuito cerrado y un sensor para evidencia de cumplimiento no se especifican exactamente de la misma manera.

• Elija el rango según la concentración esperada.
• Verifique pH 4 a 10 y los límites de presión.
• Utilice 4-20 mA opcional solo para sistemas heredados.
• Planificar estándares de calibración y accesos de limpieza.
• Considere pH y los sensores de temperatura para la interpretación.

Plan de Calibración y Limpieza de Sondas de Amonio

La frecuencia del mantenimiento debe seguir la calidad del agua y el principio de medición. Es posible que los puntos de agua limpia solo necesiten una inspección programada, mientras que las aguas residuales, el agua con alto contenido de sólidos, el agua clorada o el agua de acuicultura pueden necesitar una limpieza y verificación más frecuentes.

Para la cotización del proyecto, el mantenimiento debe tratarse como parte del alcance técnico. El comprador debe saber si el instrumento necesita calibración de tampón, calibración de cero y pendiente, limpieza de ventana óptica, inspección de celda de flujo, reemplazo de reactivo, reemplazo de membrana o tapa, o verificación cruzada de laboratorio. Cuando estos elementos están claros antes de la compra, el equipo del sitio puede presupuestar piezas de repuesto y evitar culpar al sistema de comunicación por un requisito de servicio normal del sensor.

Notas de integración del sistema

La mayoría de los problemas de campo provienen de la representatividad de las muestras, la suciedad, el cableado o el acceso de mantenimiento, más que del valor del catálogo únicamente.

• No lo instale boca abajo ni horizontalmente cuando se requiera una instalación en ángulo.
• Evite la acumulación de burbujas alrededor del área de la membrana/electrodo.
• Utilice cableado blindado y conectores impermeables.
• Registre la salinidad o condiciones inusuales de la matriz.
• Valide las lecturas con un método de referencia durante la puesta en servicio.

Detalles de gama, matriz y instalación para confirmar

Para distribuidores, fabricantes de gabinetes OEM y contratistas de ingeniería, el archivo de compra debe incluir el modelo, el parámetro medido, la señal de salida, la longitud del cable, el accesorio de montaje, el material húmedo, los requisitos de energía, el plan de direcciones Modbus y las piezas de mantenimiento esperadas. Un breve registro de aceptación con fotografías de instalación y lecturas iniciales ayuda al cliente a comprender lo que se ha entregado.

Cuando se incluyen varios parámetros en un proyecto, se debe preparar una tabla de registro y un programa de cableado antes del montaje del gabinete. Esto facilita la expansión futura si el cliente posteriormente agrega otro punto pH, punto de cloro, sonda DO, sonda de turbidez, sensor TSS o puerta de enlace de carga de datos.

Antes de realizar el pedido, es útil recopilar fotografías del sitio, las dimensiones de la tubería o el tanque, la ruta esperada del cable, la fuente de alimentación disponible, la ubicación del gabinete y el nombre del controlador o puerta de enlace. Estos detalles a menudo deciden si el proyecto necesita una sonda simple, una celda de flujo, un gabinete analizador o una estación de monitoreo completa.

Verificaciones de referencia para datos de nitrógeno amoniacal

Una prueba de aceptación razonable compara la lectura en línea con un método de referencia del sitio, verifica el sondeo Modbus sobre la ruta esperada del cable, confirma el comportamiento de la alarma y registra el primer resultado de calibración o verificación.

La aceptación debe incluir algo más que comprobar si aparece un número en la pantalla. El equipo del proyecto debe verificar la respuesta del sensor, la estabilidad de la comunicación, el escalado de la unidad, los umbrales de alarma, el almacenamiento de tendencias, el etiquetado del gabinete, el sellado de los cables y el acceso para mantenimiento. Para proyectos remotos, también es útil capturar varias horas de datos de tendencias antes de la entrega para que el propietario pueda ver que el punto de medición es estable en condiciones reales de funcionamiento.

Preguntas frecuentes

Preguntas técnicas

P1: ¿El sistema es compatible con RS485 Modbus RTU?

Sí. La ruta de integración recomendada es RS485 con Modbus RTU, por lo que los sensores se pueden conectar a puertas de enlace PLC, RTU, DCS, SCADA ​​o IoT sin una interfaz de datos cerrada.

P2: ¿Se pueden utilizar 4-20 mA junto con la comunicación digital?

Cuando el instrumento seleccionado admite 4-20 mA opcional, se puede usar la salida analógica para un controlador existente, mientras que RS485 Modbus RTU se usa para el registro de datos y el diagnóstico.

P3: ¿Cómo se debe planificar la calibración?

La calibración debe escribirse en el plan de operación por parámetro. Los analizadores pH, cloro residual, DO, turbidez, TSS y basados ​​en reactivos no comparten el mismo intervalo de limpieza o verificación.

P4: ¿Qué factores afectan las lecturas de nitrógeno amoniacal?

La salinidad de la muestra, las burbujas, la condición pH, la contaminación, la condición de calibración y el método de medición pueden afectar la calidad de los datos.

Preguntas de selección

P5: ¿Cómo debe elegir un comprador entre un sensor y una estación de monitoreo?

Utilice un solo sensor cuando una variable de control sea dominante. Utilice una estación cuando se deban interpretar varios parámetros juntos, como pH con cloro, DO con amoníaco o COD con caudal.

P6: ¿Qué información se necesita antes de la cotización?

Proporcione el tipo de agua, el rango esperado, la temperatura, la presión, el punto de instalación, la longitud del cable, los requisitos de salida, el modelo del controlador y si el proyecto necesita una celda de flujo, un soporte o un gabinete de estación.

P7: ¿Qué se debe verificar para instalaciones al aire libre o húmedas?

Verifique la clasificación IP, el sellado del prensaestopas, la protección de la caja de conexiones, la protección contra rayos, la conexión a tierra y si la sonda se puede retirar para mantenimiento sin detener el proceso.

P8: ¿Por qué combinar amoníaco con pH?

pH afecta la interpretación de la toxicidad del amoníaco, por lo que pH ayuda a los operadores a juzgar el riesgo operativo.

Preguntas sobre adquisiciones y proyectos

P9: ¿Puede NiuBoL ayudar a los distribuidores con la documentación del proyecto?

NiuBoL puede admitir hojas de datos, información de cableado, selección de productos y notas de integración para distribuidores, fabricantes de gabinetes OEM y contratistas de ingeniería.

P10: ¿Qué afecta el tiempo de entrega en los proyectos de seguimiento?

El tiempo de entrega se ve afectado por la cantidad de sensores, la personalización del cable, la configuración del gabinete, los accesorios, los requisitos de calibración y si el proyecto incluye varios parámetros o solo una sonda de campo.

Resumen

El monitoreo del nitrógeno amoniacal es valioso cuando el método de medición y la instalación en campo se manejan juntos. El sensor NiuBoL NBL-WQ-NHN proporciona integración RS485 Modbus RTU para proyectos de monitoreo de nitrógeno de aguas residuales, aguas superficiales y acuicultura.
