Monitoreo de la calidad del agua para la acuicultura: parámetros que afectan la producción de peces y camarones

La calidad del agua para la acuicultura es una variable de producción. Un pH deficiente, nitrito, nitrógeno amoniacal, fosfato u oxígeno disuelto pueden cambiar la alimentación, el riesgo de enfermedades y la mortalidad antes de que un agricultor vea el problema a simple vista.

En las especificaciones del proyecto, este tema a menudo se describe a través de términos como monitoreo de la calidad del agua en acuicultura, sensor de nitrito para acuicultura, sensores de acuicultura RS485 Modbus, monitoreo de amoníaco DO pH y contextos de aplicación que incluyen monitoreo de estanques de peces, cultivo de camarones y acuicultura con recirculación.

Antecedentes del proyecto y demanda de aplicaciones industriales

Los indicadores clave de la acuicultura incluyen pH, nitrito, nitrógeno amoniacal, fosfato y oxígeno disuelto. Un pH bajo puede aumentar la sensibilidad a las enfermedades, un pH alto puede dañar el tejido branquial, el nitrito afecta la respiración, el nitrógeno amoniacal puede envenenar a los animales acuáticos, el fosfato impulsa el crecimiento de algas y DO controla el equilibrio de la descomposición aeróbica.

Para los equipos de adquisiciones, la pregunta útil no es sólo qué parámetro se puede medir, sino también dónde debe ubicarse el sensor, cómo ingresa la señal al sistema de control, cómo se verifican los datos y qué decisión tomará la planta a partir de la tendencia.

Posición del producto en el sistema

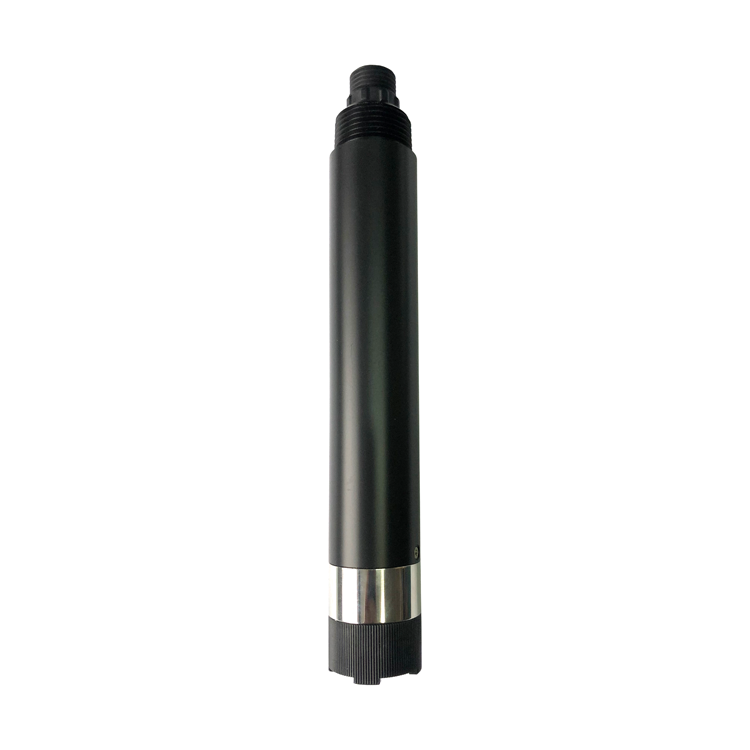

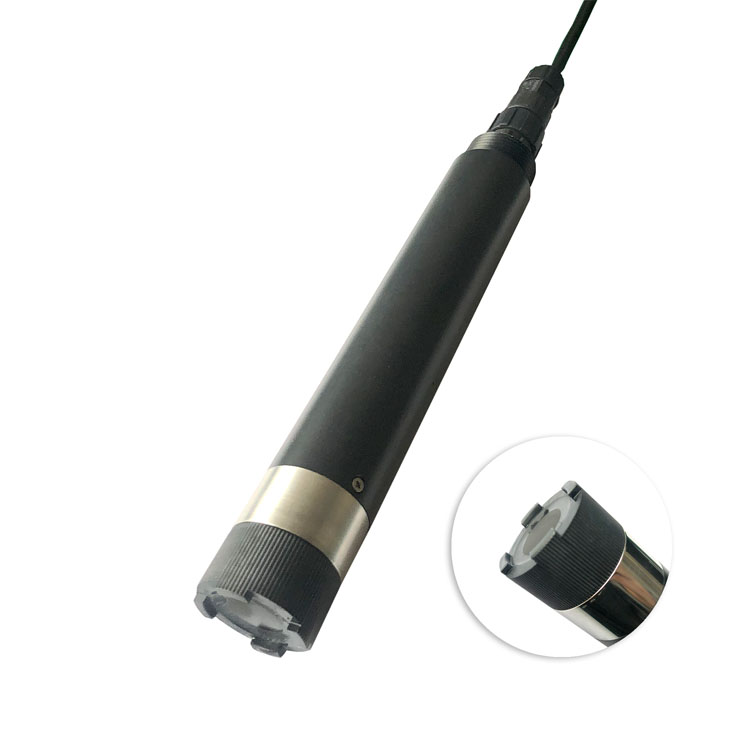

Los sensores en línea NiuBoL se pueden utilizar en estanques, tanques y sistemas de recirculación. DO y pH proporcionan un contexto operativo diario, mientras que los sensores de nitrógeno amoniacal o nitrito ayudan a identificar el estrés del ciclo del nitrógeno.

El sensor de campo es la primera capa de la arquitectura de monitoreo. El gabinete o puerta de enlace maneja la energía, el aislamiento y la comunicación, mientras que SCADA o el software en la nube convierte los valores en alarmas, informes y tareas de mantenimiento.

Compatibilidad de comunicación y protocolo

Para proyectos B2B de calidad del agua, la compatibilidad de comunicación es parte del valor del equipo. RS485 y Modbus RTU permiten que los sensores de campo se conecten con PLC, DCS, RTU, servidores SCADA, unidades de adquisición de datos y puertas de enlace IoT. Esto mantiene la capa de medición lo suficientemente abierta para los integradores y evita encerrar al comprador en un instrumento de solo visualización.

RS485 Modbus RTU permite que una puerta de enlace sondee varios estanques o tanques y los envíe a una plataforma en la nube o un sistema de control local.

Flujo de datos del estanque a la plataforma

Para el monitoreo de la calidad del agua en acuicultura, la ruta de datos debe diseñarse antes de ensamblar el gabinete. El integrador debe decidir qué valores se muestran localmente, qué valores se utilizan para las alarmas, qué valores se cargan en SCADA o software en la nube y qué valores necesitan registros de comparación de laboratorio.

Una arquitectura práctica separa la capa de campo, la capa de gabinete y la capa de plataforma. El sensor produce el valor medido, el gabinete maneja el suministro de energía y la protección de las comunicaciones, y la plataforma almacena tendencias, alarmas e informes. Esta separación es útil para los distribuidores porque facilita la resolución de problemas: un problema de contaminación del campo, un problema de cableado del gabinete y un problema de mapeo de la plataforma se pueden verificar uno por uno en lugar de tratarlos como una falla vaga del instrumento.

Parámetros técnicos

La tabla utiliza el sensor de nitrito en línea NBL-WQ-NOO-4 como referencia porque el nitrito es un parámetro de riesgo crítico en la acuicultura.

Vincular las tendencias de la calidad del agua con las acciones agrícolas

Los datos de la acuicultura resultan útiles cuando se vinculan con acciones: aireación, intercambio de agua, reducción de alimentación, verificación de biofiltros o alarma de emergencia. Un parámetro rara vez cuenta la historia completa, por lo que las tendencias deben verse en conjunto. Para los integradores, la cuestión práctica del diseño es cuántos estanques pueden supervisarse mediante una puerta de enlace, cómo se enrutarán las alarmas después del horario laboral y si la granja cuenta con personal que pueda limpiar y calibrar las sondas a tiempo. Un sistema útil de monitoreo de la acuicultura debería facilitar esas decisiones operativas, no solo mostrar números en un tablero.

Una instalación de sensor útil produce una tendencia que se puede comparar con el flujo, la dosificación de productos químicos, el estado de la bomba, la etapa de tratamiento y la verificación de laboratorio. Es por eso que el proyecto debe definir el retraso de la alarma, la escala del registro, la conversión de unidades, el intervalo de almacenamiento de datos y el método de verificación manual durante el diseño, no después de la puesta en servicio.

Riesgos en el monitoreo de la acuicultura de alta densidad

El principal riesgo en un proyecto de monitoreo de la calidad del agua en acuicultura no suele ser una línea de especificación aislada. Es la combinación de representatividad de la muestra, incrustaciones, interferencia química, enrutamiento de cables, estabilidad de energía, mapeo de plataformas y disciplina de mantenimiento del operador. Por lo tanto, una buena revisión de adquisiciones verifica toda la cadena de medición, desde los materiales húmedos y los accesorios de instalación hasta los registros Modbus, las etiquetas del gabinete y la disponibilidad de repuestos.

El enfoque más seguro del proyecto es revisar juntos el punto de medición, la ruta de comunicación y la ruta de mantenimiento. Si el punto de muestra es incorrecto, una señal Modbus perfecta aún transmite información de proceso deficiente. Si la ruta del cable es ruidosa, una buena sonda puede parecer inestable. Si el sensor no se puede retirar para realizarle servicio, el propietario puede dejar de darle mantenimiento después del primer mes. Tratar estos riesgos durante el diseño suele ser menos costoso que corregirlos después de la instalación.

Escenarios de aplicación

estanque de peces

Desafío del entorno del sitio:DO y los compuestos de nitrógeno cambian con la alimentación y el clima.

Esquema de integración del sistema:Instale DO, pH y sensores de nitrito o amoníaco en puntos representativos del estanque.

Valor para el usuario entregado:El personal agrícola puede reaccionar antes de que aparezca un estrés visible.

Cultivo de camarones

Desafío del entorno del sitio:La alta densidad aumenta la sensibilidad a la inestabilidad del ciclo del nitrógeno.

Esquema de integración del sistema:Utilice DO continuo y monitoreo de nitritos con alarmas de plataforma.

Valor para el usuario entregado:El operador puede ajustar la alimentación y la aireación con mayor precisión.

Acuicultura recirculante

Desafío del entorno del sitio:El rendimiento del biofiltro afecta los niveles de amoníaco y nitrito.

Esquema de integración del sistema:Coloque sensores antes y después de las etapas de biofiltración.

Valor para el usuario entregado:Los operadores reciben una alerta temprana sobre el desequilibrio del tratamiento.

Gestión de piensos

Desafío del entorno del sitio:El exceso de alimento aumenta la carga de fosfato y nitrógeno.

Esquema de integración del sistema:Utilice las tendencias de la calidad del agua para respaldar las decisiones de alimentación.

Valor para el usuario entregado:La granja reduce los residuos y protege la estabilidad del agua.

Guía de selección

La selección debe partir del objetivo del proceso, la matriz del agua y el uso de datos requerido. Un sensor solo para alarma, un sensor para control de circuito cerrado y un sensor para evidencia de cumplimiento no se especifican exactamente de la misma manera.

• Utilice DO como sensor central en la mayoría de los proyectos de acuicultura.
• Agregue pH y temperatura para interpretación.
• Utilice sensores de nitrógeno amoniacal o nitrito cuando la densidad de población sea alta.
• Coloque los sensores lejos de sedimentos y zonas muertas.
• Seleccione la puerta de enlace y la fuente de alimentación según el diseño del estanque.

Limpieza de sondas y revisión de alarmas para granjas

La frecuencia del mantenimiento debe seguir la calidad del agua y el principio de medición. Es posible que los puntos de agua limpia solo necesiten una inspección programada, mientras que las aguas residuales, el agua con alto contenido de sólidos, el agua clorada o el agua de acuicultura pueden necesitar una limpieza y verificación más frecuentes.

Para la cotización del proyecto, el mantenimiento debe tratarse como parte del alcance técnico. El comprador debe saber si el instrumento necesita calibración de tampón, calibración de cero y pendiente, limpieza de ventana óptica, inspección de celda de flujo, reemplazo de reactivo, reemplazo de membrana o tapa, o verificación cruzada de laboratorio. Cuando estos elementos están claros antes de la compra, el equipo del sitio puede presupuestar piezas de repuesto y evitar culpar al sistema de comunicación por un requisito de servicio normal del sensor.

Notas de integración del sistema

La mayoría de los problemas de campo provienen de la representatividad de las muestras, la suciedad, el cableado o el acceso de mantenimiento, más que del valor del catálogo únicamente.

• Proteja los cables de tirones y del movimiento del agua.
• Limpiar las sondas según el nivel de suciedad.
• Establezca límites de alarma específicos para cada especie.
• Evite instalar sondas selectivas de iones horizontalmente cuando el manual requiera un montaje en ángulo.
• Mantenga registros de calibración y verificación de referencias.

Información del proyecto de acuicultura antes de la cotización

Para distribuidores, fabricantes de gabinetes OEM y contratistas de ingeniería, el archivo de compra debe incluir el modelo, el parámetro medido, la señal de salida, la longitud del cable, el accesorio de montaje, el material húmedo, los requisitos de energía, el plan de direcciones Modbus y las piezas de mantenimiento esperadas. Un breve registro de aceptación con fotografías de instalación y lecturas iniciales ayuda al cliente a comprender lo que se ha entregado.

Cuando se incluyen varios parámetros en un proyecto, se debe preparar una tabla de registro y un programa de cableado antes del montaje del gabinete. Esto facilita la expansión futura si el cliente posteriormente agrega otro punto pH, punto de cloro, sonda DO, sonda de turbidez, sensor TSS o puerta de enlace de carga de datos.

Antes de realizar el pedido, es útil recopilar fotografías del sitio, las dimensiones de la tubería o el tanque, la ruta esperada del cable, la fuente de alimentación disponible, la ubicación del gabinete y el nombre del controlador o puerta de enlace. Estos detalles a menudo deciden si el proyecto necesita una sonda simple, una celda de flujo, un gabinete analizador o una estación de monitoreo completa.

Aceptación del sistema de estanques y prueba de alarmas

Una prueba de aceptación razonable compara la lectura en línea con un método de referencia del sitio, verifica el sondeo Modbus sobre la ruta esperada del cable, confirma el comportamiento de la alarma y registra el primer resultado de calibración o verificación.

La aceptación debe incluir algo más que comprobar si aparece un número en la pantalla. El equipo del proyecto debe verificar la respuesta del sensor, la estabilidad de la comunicación, el escalado de la unidad, los umbrales de alarma, el almacenamiento de tendencias, el etiquetado del gabinete, el sellado de los cables y el acceso para mantenimiento. Para proyectos remotos, también es útil capturar varias horas de datos de tendencias antes de la entrega para que el propietario pueda ver que el punto de medición es estable en condiciones reales de funcionamiento.

Preguntas frecuentes

Preguntas técnicas

P1: ¿El sistema es compatible con RS485 Modbus RTU?

Sí. La ruta de integración recomendada es RS485 con Modbus RTU, por lo que los sensores se pueden conectar a puertas de enlace PLC, RTU, DCS, SCADA ​​o IoT sin una interfaz de datos cerrada.

P2: ¿Se pueden utilizar 4-20 mA junto con la comunicación digital?

Cuando el instrumento seleccionado admite 4-20 mA opcional, se puede usar la salida analógica para un controlador existente, mientras que RS485 Modbus RTU se usa para el registro de datos y el diagnóstico.

P3: ¿Cómo se debe planificar la calibración?

La calibración debe escribirse en el plan de operación por parámetro. Los analizadores pH, cloro residual, DO, turbidez, TSS y basados ​​en reactivos no comparten el mismo intervalo de limpieza o verificación.

P4: ¿Por qué monitorear los nitritos en la acuicultura?

El nitrito puede afectar la respiración y estresar a los animales acuáticos, especialmente cuando el oxígeno es bajo o la densidad de población es alta.

Preguntas de selección

P5: ¿Cómo debe elegir un comprador entre un sensor y una estación de monitoreo?

Utilice un solo sensor cuando una variable de control sea dominante. Utilice una estación cuando se deban interpretar varios parámetros juntos, como pH con cloro, DO con amoníaco o COD con caudal.

P6: ¿Qué información se necesita antes de la cotización?

Proporcione el tipo de agua, el rango esperado, la temperatura, la presión, el punto de instalación, la longitud del cable, los requisitos de salida, el modelo del controlador y si el proyecto necesita una celda de flujo, un soporte o un gabinete de estación.

P7: ¿Qué se debe verificar para instalaciones al aire libre o húmedas?

Verifique la clasificación IP, el sellado del prensaestopas, la protección de la caja de conexiones, la protección contra rayos, la conexión a tierra y si la sonda se puede retirar para mantenimiento sin detener el proceso.

P8: ¿Puede un sistema monitorear varios estanques?

Sí, varios sensores RS485 pueden informar a una puerta de enlace cuando la dirección, la longitud del cable y el diseño de energía son correctos.

Preguntas sobre adquisiciones y proyectos

P9: ¿Puede NiuBoL ayudar a los distribuidores con la documentación del proyecto?

NiuBoL puede admitir hojas de datos, información de cableado, selección de productos y notas de integración para distribuidores, fabricantes de gabinetes OEM y contratistas de ingeniería.

P10: ¿Qué afecta el tiempo de entrega en los proyectos de seguimiento?

El tiempo de entrega se ve afectado por la cantidad de sensores, la personalización del cable, la configuración del gabinete, los accesorios, los requisitos de calibración y si el proyecto incluye varios parámetros o solo una sonda de campo.

Resumen

El monitoreo de la acuicultura debe conectar los valores de los sensores con las acciones de la granja. Los sensores NiuBoL DO, pH, nitrógeno amoniacal y nitrito RS485 Modbus RTU ​​pueden admitir sistemas de recirculación, camarones y estanques donde la calidad estable del agua afecta la producción.
