Principio de funcionamiento, tipos de productos, escenarios de aplicación y guía de selección del transmisor hidráulico sumergible

El arte de la percepción precisa: análisis completo del transmisor hidráulico sumergible NiuBoL

El transmisor hidráulico sumergible es un dispositivo de medición de alta precisión basado en el principio de que la presión estática del líquido es proporcional a la altura del nivel de líquido. Convierte las señales de presión estática del líquido en señales de corriente estándar o digitales para lograr monitoreo en tiempo real del nivel de líquido y la presión hidráulica. El transmisor hidráulico sumergible NiuBoL adopta un sensor de presión de silicio difundido o sensor capacitivo cerámico, combinado con diafragma de aislamiento y circuito de amplificación inteligente, permitiendo un funcionamiento estable y preciso en entornos industriales complejos.

Los transmisores hidráulicos sumergibles se utilizan ampliamente en ingeniería eléctrica, abastecimiento y drenaje de agua urbano, industrias farmacéutica y química, automatización industrial y exploración hidrogeológica, siendo una elección ideal para la medición de nivel de líquido y presión hidráulica.

Tipos de productos y características del transmisor hidráulico sumergible NiuBoL

Los transmisores hidráulicos sumergibles NiuBoL se dividen en tres categorías según estructura y función:

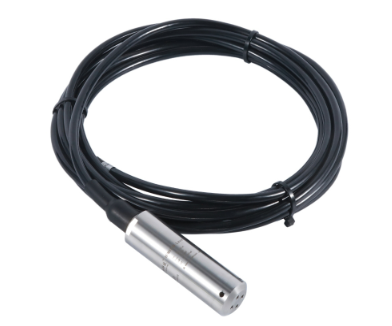

1. Transmisor hidráulico sumergible de propósito general
       Sensor principal: Elemento sensible a presión de silicio difundido
       Método de instalación: Cable directamente sumergido en sitio, instalación fácil
       Procesamiento de señal: Chip de amplificación integrado, soporta alimentación de amplio voltaje
       Medidas de protección: Anti-obstrucción, anti-incrustación, protección contra rayos, fuerte capacidad anti-interferencias
       Protección eléctrica: Protección contra inversión de polaridad, sobretensión y limitación de corriente
       Características de rendimiento: Velocidad de respuesta rápida, alta estabilidad a largo plazo

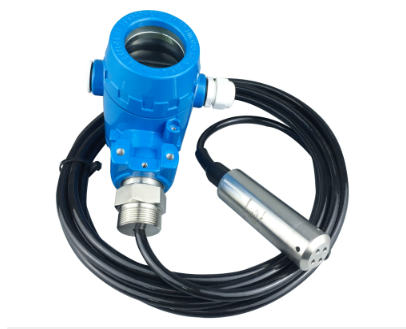

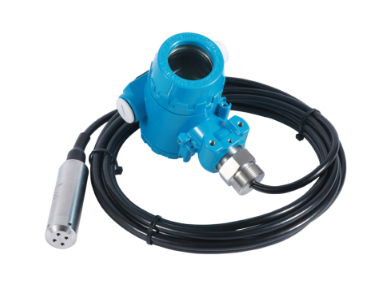

2. Transmisor de nivel sumergible de tipo split
       Sensor principal: Elemento sensible a presión de silicio difundido grado A
       Método de instalación: Cable split, conveniente para disposición en sitio
       Procesamiento de señal: Chip importado de Alemania, alimentación de amplio voltaje
       Medidas de protección: Anti-obstrucción, anti-incrustación, protección contra rayos, fuerte capacidad anti-interferencias
       Protección eléctrica: Protección contra inversión de polaridad, sobretensión y limitación de corriente
       Características de rendimiento: Buena estabilidad, velocidad de respuesta rápida

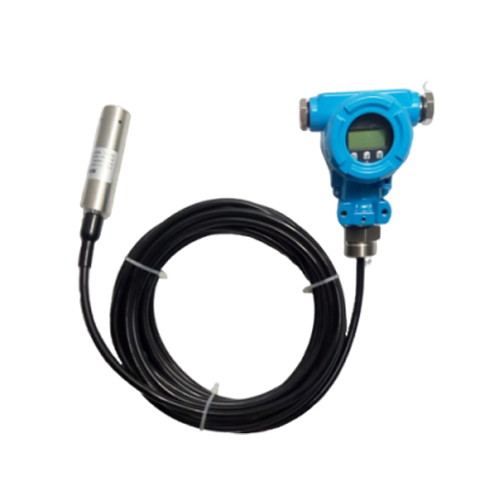

3. Transmisor de nivel sumergible de alta temperatura
       Sensor principal: Elemento sensible a presión de silicio difundido importado + diafragma de aislamiento avanzado
       Método de instalación: Tubo capilar de acero inoxidable directamente sumergido en sitio
       Procesamiento de señal: Chip integrado, alimentación de amplio voltaje
       Medidas de protección: Anti-obstrucción, anti-incrustación, resistencia a alta temperatura, protección contra rayos, fuerte capacidad anti-interferencias
       Protección eléctrica: Protección contra inversión de polaridad, sobretensión y limitación de corriente (salida limitada en corriente)
       Características de rendimiento: Resistencia a alta temperatura, estabilidad a largo plazo, alta precisión

Ventajas técnicas: El transmisor hidráulico sumergible NiuBoL adopta elemento sensible a presión con diafragma de aislamiento de acero inoxidable, combinado con proceso de ajuste láser de resistencia para lograr compensación de temperatura del punto cero y sensibilidad. La señal de salida es estable y confiable, con deriva mínima a largo plazo, adecuado para automatización industrial y monitoreo de nivel de alta exigencia.

Principio de funcionamiento del transmisor hidráulico sumergible

El principio de medición del transmisor hidráulico sumergible se basa en la proporcionalidad entre la presión estática del líquido y la altura del nivel de líquido:

• El sensor se sumerge en el líquido y percibe la presión estática del líquido

• La señal de presión se convierte en señal eléctrica por el sensor

• El circuito de amplificación interno convierte la señal eléctrica en salida estándar (4–20 mA o RS485)

• El computador host o sistema de monitoreo recibe la señal para lograr visualización y monitoreo en tiempo real del nivel de líquido o datos hidráulicos

Este principio permite al transmisor hidráulico sumergible realizar medición sin contacto, con fuerte capacidad anti-interferencias y respuesta rápida, adecuado para monitoreo en línea a largo plazo.

Parámetros técnicos del transmisor hidráulico sumergible

• Voltaje de alimentación: DC 24V (soporta amplio voltaje)

• Señal de salida: 4–20 mA / RS485

• Rango de medición: Personalizado según altura de nivel de líquido en sitio

• Precisión: ±0,2 % FS ~ ±0,5 % FS

• Temperatura de operación: -20 °C ~ +80 °C (más alta para tipo alta temperatura)

• Grado de protección: IP68

• Material: Diafragma de aislamiento de acero inoxidable, resistente a corrosión

• Estabilidad a largo plazo: ≤±0,2 % FS/año

Métodos de instalación y calibración del transmisor hidráulico sumergible

Desenroscar la tapa protectora, conectar fuente de alimentación DC 24V estándar y multímetro digital de alta precisión
Sumergir el sensor en el líquido, ajustar salida a escala completa a 20,000 mA
Repetir ajuste 2–3 veces para garantizar salida estable
Verificar señales al 25 %, 50 %, 75 % para asegurar que el error esté dentro del rango permitido
Para medios no acuosos, calibrar convirtiendo según densidad (ej. para medio de densidad 1,3, 1 m de rango calibrado como 1,3 m de altura de agua)
Tras ajuste, apretar la tapa protectora
Ciclo de calibración recomendado: una vez al año

Precauciones de instalación:

• Asegurar buen blindaje del cable y puesta a tierra confiable para evitar interferencias electromagnéticas

• Evitar exposición prolongada a zonas de impacto o fuerte interferencia de burbujas

• Usar tipo alta temperatura o tipo con diafragma de aislamiento en entornos de alta temperatura o corrosivos

Escenarios de aplicación y casos del transmisor hidráulico sumergible

• Abastecimiento y drenaje de agua urbano: monitoreo en línea de niveles de estaciones de bombeo y plantas de agua

• Ingeniería eléctrica: medición y control de presión de sistemas hidráulicos

• Química/farmacéutica: monitoreo de nivel de tanques de almacenamiento, diseño anti-incrustación asegura estabilidad a largo plazo

• Automatización industrial: monitoreo en tiempo real de sistemas hidráulicos en plantas mecánicas y eléctricas

• Exploración hidrogeológica: monitoreo de nivel de aguas subterráneas, gestión de nivel de canales fluviales

Ejemplo de caso: Una cierta planta de agua utiliza transmisor de nivel sumergible de tipo split para monitorear el nivel de salida de la estación de bombeo. Los datos RS485 en tiempo real se conectan al sistema SCADA, logrando alarma automática por exceder límites de nivel de agua y previniendo eficazmente accidentes de desbordamiento.

Comparación tecnológica de transmisores de nivel y referencia de selección

Guía de selección:

• Seleccionar material según medio líquido (acero inoxidable / diafragma de aislamiento)

• Seleccionar rango según altura de nivel de líquido

• Considerar factores ambientales (temperatura, corrosión, burbujas, vapor)

• Seleccionar interfaz de salida (analógica 4–20 mA o digital RS485)

• Si se requiere modelo de alta temperatura o alta precisión

Preguntas frecuentes:

Q1. ¿Qué líquidos puede medir el transmisor hidráulico sumergible?
Agua, aceite y líquidos que no corroan el acero inoxidable pueden medirse.

Q2. ¿Las burbujas o la agitación afectan la medición?
Burbujas espesas o agitación fuerte pueden debilitar la señal, requiriendo instalación cuidadosa.

Q3. ¿Cómo calibrar para medios no acuosos?
Calibrar convirtiendo a altura de agua según densidad del medio.

Q4. ¿La señal de salida puede monitorearse remotamente?
Soporta 4–20 mA y RS485, puede conectarse a sistemas PLC o SCADA.

Q5. ¿Es adecuado para entornos de alta temperatura?
El tipo alta temperatura puede resistir entornos de alta temperatura, usando diafragma de aislamiento y tubo capilar de acero inoxidable.

Q6. ¿Cuál es el ciclo de mantenimiento?
Calibración recomendada una vez al año, con bajo mantenimiento rutinario.

Q7. ¿Cómo prevenir incrustación y obstrucción?
Utiliza diafragma de aislamiento de acero inoxidable y diseño anti-obstrucción.

Q8. ¿La velocidad de respuesta es rápida?
Velocidad de respuesta rápida, adecuado para monitoreo en línea en tiempo real.

Resumen

El transmisor hidráulico sumergible NiuBoL logra medición precisa de nivel de líquido y presión hidráulica mediante sensores de alta precisión, tecnología de diafragma de aislamiento y procesamiento inteligente de señales.

• Fuerte capacidad anti-interferencias

• Alta estabilidad a largo plazo

• Instalación y puesta en marcha fáciles

• Adecuado para diversos escenarios industriales y de gestión del agua

Con una selección, instalación y calibración razonables, el transmisor hidráulico sumergible puede reducir significativamente los costos de mantenimiento, mejorar la eficiencia de monitoreo y garantizar la seguridad de los procesos. Es una elección confiable para la medición de nivel de líquido en automatización industrial, gestión del agua, industria química y exploración hidrogeológica.
