Soluciones tampón estándar de pH y tecnología de medición con electrodos de pH: la base de precisión del control de procesos industriales

En los campos del monitoreo de la calidad del agua, la producción química, el procesamiento de alimentos, la farmacéutica y la protección ambiental, el valor de pH, como parámetro fisicoquímico clave, afecta directamente la eficiencia de las reacciones, la calidad del producto y el cumplimiento de las descargas. La medición del pH es una medición relativa y debe basarse en soluciones tampón estándar con valores pHs conocidos para una calibración regular, con el fin de garantizar la trazabilidad y la consistencia de los resultados de medición. Como marca especializada en sensores industriales y monitoreo ambiental, NiuBoL proporciona electrodos compuestos de pH de alta estabilidad y soluciones tampón complementarias para ayudar a las empresas a construir sistemas de análisis de procesos confiables.

Definición y significado de la medición del valor de pH

El valor de pH se define como el logaritmo negativo de la actividad de los iones hidrógeno aH⁺ en la solución:

pH = -lg aH⁺

Esta representación convierte el valor extremadamente pequeño de la actividad de los iones hidrógeno en una escala fácil de aplicar. Las soluciones neutras tienen pH=7, las soluciones ácidas tienen pH<7 (cuanto menor es el valor, mayor es la acidez) y las soluciones alcalinas tienen pH>7 (cuanto mayor es el valor, mayor es la alcalinidad). En la producción industrial, un control preciso del pH puede evitar reacciones secundarias, optimizar las condiciones del proceso y cumplir con los requisitos de descarga ambiental.

La medición del pH adopta principalmente el método potenciométrico, realizado a través de una celda de medición compuesta por un electrodo indicador de pH y un electrodo de referencia. Aunque el método colorimétrico no requiere calibración, su precisión es limitada; el método potenciométrico debe utilizar soluciones tampón estándar para una calibración de dos puntos o multipuntos, lo cual está determinado por la definición operativa de la medición electroquímica del pH.

Escala de pH y soluciones tampón primarias

La escala de pH va de 0 a 14 y está determinada por los valores pHs de las soluciones tampón primarias. Existen múltiples escalas de pH primarias y una escala primaria única a nivel internacional. China adopta escalas pHs primarias múltiples. La selección de las soluciones tampón primarias debe cumplir con las características de buena reproducibilidad, gran capacidad tampón, pequeño valor de dilución y bajo coeficiente de temperatura.

Las soluciones tampón estándar comunes (25℃) incluyen:

• pH 4,00: solución de ftalato ácido de potasio 0,05 mol/kg

• pH 6,86: solución mixta de fosfato dihidrogenado de potasio 0,025 mol/kg + fosfato disódico 0,025 mol/kg

• pH 9,18: solución de tetraborato de sodio 0,01 mol/kg

Para un rango más amplio, también se pueden utilizar pH 1,68 (tetraoxalato de potasio), pH 10,01 o pH 12,46. El valor pHs cambia a diferentes temperaturas. Durante la calibración se requiere compensación de temperatura o consulta de la tabla de comparación temperatura-pH.

A continuación se muestran los valores pHs de referencia de las soluciones tampón estándar de pH típicas a diferentes temperaturas (datos aproximados, los valores reales deben consultarse en el certificado del producto):

Características y preparación & uso de las soluciones tampón estándar de pH

Las soluciones tampón estándar de pH pueden resistir los cambios de pH causados por pequeñas cantidades de ácido, álcali o dilución. Tienen valores pHs conocidos y precisos, buena reproducibilidad, gran capacidad tampón, pequeño valor de dilución y bajo coeficiente de temperatura, y son fáciles de preparar.

Puntos clave de preparación: Utilizar agua desionizada hervida durante 15–30 minutos (para eliminar CO₂), pesar el reactivo primario según la masa especificada, disolver, completar el volumen y agitar bien. Las soluciones tampón alcalinas deben almacenarse en botellas de polietileno.

Especificaciones de almacenamiento y uso:

• Almacenar a baja temperatura (5–10℃) en botellas de vidrio o polietileno; generalmente utilizables durante 1–2 meses;

• Desechar inmediatamente si se observa turbidez, moho o precipitado;

• Al usar, distribuir en botellas pequeñas, utilizar después del equilibrio de temperatura y no verter de nuevo en la botella grande después de su uso;

• Las soluciones alcalinas (pH 9,18, 10,01, etc.) absorben fácilmente CO₂, lo que provoca cambios de pH más rápidos y una vida útil relativamente más corta.

Las soluciones tampón de pH preparadas en botella incluyen indicadores de color y conservantes, tienen identificaciones de color diferentes para facilitar su distinción y tienen una vida útil de hasta un año a temperatura ambiente. Las especificaciones incluyen 50 ml, 500 ml, etc., adecuadas para un uso rápido en sitios industriales y laboratorios.

Estructura del electrodo de pH y principio de funcionamiento

Electrodo indicador de pH (electrodo de vidrio)

El electrodo indicador de pH está compuesto principalmente por una membrana de vidrio de litio sensible a los H⁺ (espesor 0,1–0,2 mm, resistencia interna <250 MΩ a 25℃), solución de referencia interna (generalmente fosfato neutro pH 7 + mezcla de KCl) y electrodo de referencia interno (Ag/AgCl). Las formas de la membrana de vidrio incluyen esférica, plana, cónica, etc., para adaptarse a diferentes formas de medio.

Electrodo de referencia

El electrodo de referencia proporciona un potencial constante. Los más utilizados son los electrodos de calomel o Ag/AgCl. Los electrodos Ag/AgCl tienen baja histéresis térmica y alta resistencia a la temperatura, pero deben permanecer estables en la solución de referencia externa (KCl 3,3 mol/L, pre-saturado con cloruro de plata).

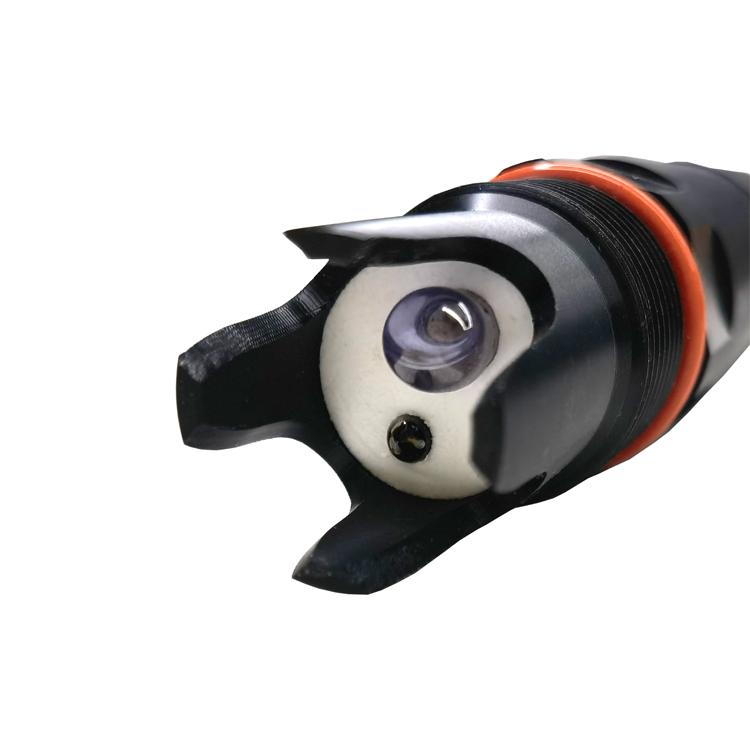

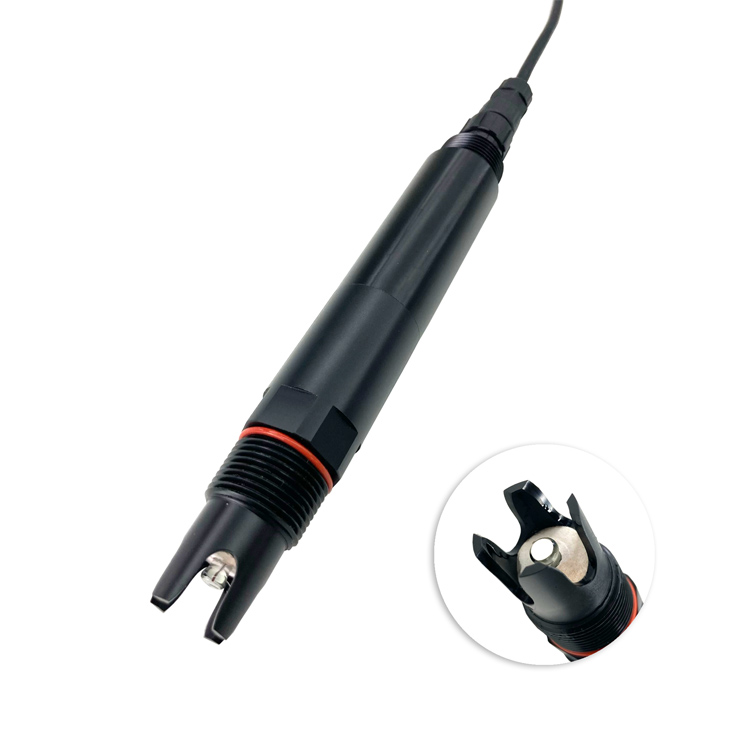

Electrodo compuesto de pH

El electrodo indicador de vidrio y el electrodo de referencia se integran en una sola unidad. La carcasa exterior se divide en carcasa de plástico (policarbonato) y carcasa de vidrio. La estructura del electrodo compuesto incluye:

• Bulbo de vidrio (vidrio de litio funcional con hidrógeno)

• Electrodo de referencia interno (Ag/AgCl)

• Solución de referencia externa (gel o solución de KCl 3,3 mol/L)

• Unión líquida (núcleo de arena cerámica, fibra, material poroso o junta esmerilada de vidrio)

El potencial de unión líquida se minimiza mediante una solución de KCl de alta concentración (fuerza iónica mucho mayor que el medio medido). Como las movilidades de K⁺ y Cl⁻ son cercanas, el potencial de difusión es estable.

Los electrodos de referencia de doble unión líquida utilizan cavidades interna y externa (cavidad externa KNO₃, cavidad interna KCl), lo que puede reducir eficazmente la contaminación de la solución medida y el bloqueo de la unión líquida, y son adecuados para el monitoreo continuo industrial.

Características clave y fuentes de error de los electrodos de pH

• Potencial asimétrico: La diferencia entre las interfaces interna y externa de la membrana de vidrio produce una diferencia de potencial de varios mV a decenas de mV, que puede compensarse mediante el ajuste de posición del instrumento.

• Potencial cero: Generalmente se establece cerca de pH 7, dependiendo del pH de la solución de referencia interna y de la concentración de iones cloruro.

• Resistencia interna: Principalmente determinada por la membrana de vidrio, aumenta exponencialmente a medida que disminuye la temperatura. Los electrodos de baja resistencia interna tienen menores requisitos de impedancia de entrada del instrumento.

• Error alcalino y error ácido: A pH alto, la interferencia de iones metálicos alcalinos causa lecturas bajas; a pH extremadamente bajo (<1–2), el error ácido causa lecturas altas. La elección de membranas de vidrio especiales de alta temperatura, ácido fuerte/álcali fuerte o baja temperatura y baja fuerza iónica puede reducir los errores.

Diferentes composiciones de membranas sensibles determinan los escenarios aplicables: tipo convencional, tipo alta temperatura (vapor 130℃), tipo ácido fuerte/álcali fuerte, etc. Los electrodos de pH industriales enfatizan la estabilidad a largo plazo y la capacidad antiinterferencia, mientras que los tipos de laboratorio se centran en la velocidad de respuesta y la repetibilidad.

Mantenimiento de los electrodos de pH y uso correcto

Los electrodos de pH deben ser remojados y activados antes de su uso para formar una capa de gel hidratado y estabilizar el potencial asimétrico. Se recomienda remojar los electrodos compuestos de pH en una solución tampón de pH 4,00 que contenga 3,3 mol/L de KCl para activar simultáneamente la membrana de vidrio y la unión líquida.

Preparación de la solución de remojo: Disolver un paquete de agente tampón pH 4,00 en 250 ml de agua pura, añadir 56 g de KCl de grado analítico, calentar y agitar hasta disolver.

Precauciones de uso:

• No deben haber burbujas de aire en la parte frontal del bulbo; después de insertar en la solución, agitar suavemente para eliminar el gas de la cavidad;

• Enjuagar con la solución medida o agua desionizada; evitar limpiar con papel que pueda generar electricidad estática;

• Limpiar completamente y reactivar después de medir muestras viscosas o aceitosas;

• Evitar el contacto prolongado con medios fuertemente alcalinos, fuertemente ácidos o deshidratantes (como etanol absoluto, ácido sulfúrico concentrado);

• Los electrodos compuestos recargables requieren rellenar regularmente la solución de KCl y abrir el orificio de llenado para aumentar la presión hidráulica; los tipos no recargables son fáciles de mantener y adecuados para mediciones intermitentes.

Existen diferencias entre los electrodos de pH de laboratorio y los electrodos de pH industriales en cuanto a estructura y requisitos de rendimiento: los primeros buscan portabilidad y respuesta rápida, mientras que los segundos enfatizan la robustez estructural, la resistencia a las interferencias electromagnéticas y la estabilidad a largo plazo. La serie de sensores de pH industriales NiuBoL está optimizada para condiciones de trabajo difíciles y admite monitoreo continuo en línea.

Preguntas frecuentes (FAQ)

P1. ¿Por qué la medición de pH debe utilizar soluciones tampón estándar para la calibración?

La medición de pH es una medición relativa. El método potenciométrico se basa en el valor pHs de las soluciones tampón estándar para establecer la trazabilidad. Los instrumentos no calibrados no pueden garantizar la precisión.

P2. ¿Cuáles son las soluciones tampón estándar de pH comúnmente utilizadas? ¿Cuáles son sus valores nominales a 25℃?

Las más comunes incluyen pH 4,00 (ftalato ácido de potasio), pH 6,86 (fosfato mixto) y pH 9,18 (tetraborato de sodio). Elija calibración de dos o tres puntos según el rango de medición.

P3. ¿Por qué se recomienda la solución tampón pH 4 con KCl para remojar los electrodos compuestos de pH?

Esta solución puede activar simultáneamente la membrana sensible de vidrio y la unión líquida, evitando la disminución de la concentración de KCl y el potencial de unión inestable causado por remojar solo en agua.

P4. ¿Cómo afecta el potencial de unión líquida a la precisión de la medición? ¿Cómo reducirlo?

La diferencia en las velocidades de difusión de los iones a ambos lados de la unión líquida produce un potencial de difusión. Una solución de KCl de alta concentración (3,3 mol/L) puede reducir y estabilizar significativamente este potencial porque las movilidades de K⁺ y Cl⁻ son cercanas.

P5. ¿Cuál es la principal diferencia entre los electrodos compuestos de pH recargables y no recargables?

Los tipos recargables permiten rellenar la solución de KCl, lo que resulta en un potencial de unión más estable, adecuado para requisitos de alta precisión; los tipos no recargables utilizan electrolito en gel, que es fácil de mantener y adecuado para la mayoría de las mediciones intermitentes industriales y de laboratorio.

P6. ¿Cuáles son las causas del error alcalino o ácido en los electrodos de pH y cómo tratarlos?

El error alcalino proviene de la interferencia de iones metálicos alcalinos a pH alto; el error ácido ocurre en rangos de pH extremadamente bajos. La elección de composiciones de membrana de vidrio especiales correspondientes puede reducir eficazmente los errores.

P7. ¿Cómo seleccionar electrodos de pH en el control de procesos industriales?

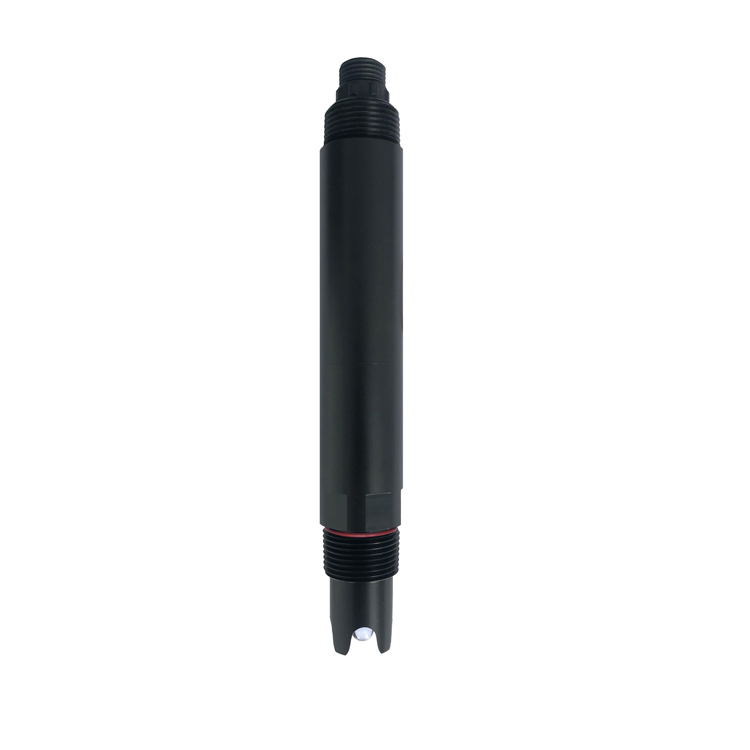

Considerar las características del medio (temperatura, viscosidad, corrosividad), el método de instalación y la estabilidad a largo plazo. Los sensores de pH industriales NiuBoL ofrecen opciones de carcasa de plástico y de vidrio para adaptarse a diferentes condiciones de trabajo.

P8. ¿Cómo determinar si un electrodo de pH necesita ser reemplazado o reactivado?

Cuando la pendiente después de la calibración se desvía del rango del 95 %–105 %, el tiempo de respuesta se ralentiza significativamente o la repetibilidad es mala, verificar el remojo, la limpieza o reemplazar el electrodo.

Resumen

Las soluciones tampón estándar de pH y los electrodos de pH forman juntos la base de precisión de la medición electroquímica del pH. Desde el establecimiento de la escala, las características de las soluciones tampón hasta la estructura del electrodo compuesto, la gestión de la unión líquida y el mantenimiento diario, cada eslabón afecta directamente la confiabilidad de los resultados de medición. En aplicaciones industriales, seleccionar electrodos compuestos de pH de alta estabilidad y seguir estrictamente las especificaciones de calibración y mantenimiento puede mejorar significativamente la precisión del control de procesos y la confiabilidad del funcionamiento del sistema. NiuBoL se compromete a proporcionar a los usuarios soluciones de medición de pH profesionales y estables para ayudar a diversos escenarios de producción a lograr un monitoreo preciso y una gestión conforme. Si necesita soporte para la selección de electrodos o esquemas de calibración para condiciones de trabajo específicas, comuníquese según los parámetros de aplicación reales.
