Principio de funcionamiento y aplicaciones de los sensores de oxígeno disuelto

 Principio de funcionamiento y aplicaciones de los sensores de oxígeno disuelto

 Introducción

El oxígeno disuelto (OD) se refiere al oxígeno molecular disuelto en el agua, generalmente expresado en miligramos de oxígeno por litro de agua (mg/L). Como indicador crítico de la calidad del agua, el OD refleja directamente la salud y la capacidad de purificación de los cuerpos de agua. Se utiliza ampliamente en la monitorización ambiental, el tratamiento de agua, la acuicultura y la investigación científica. Los sensores de oxígeno disuelto miden con precisión las concentraciones de oxígeno en el agua utilizando principios electroquímicos u ópticos, proporcionando datos esenciales para la evaluación y gestión de la calidad del agua. Este artículo detalla los conceptos básicos, principios de funcionamiento, características técnicas y escenarios de aplicación de los sensores de oxígeno disuelto.

 Conceptos básicos del oxígeno disuelto

El oxígeno disuelto es oxígeno molecular (O₂) disuelto en el agua, y su concentración está influenciada por varios factores:

- Presión atmosférica: Una presión atmosférica más alta aumenta el nivel de saturación de oxígeno disuelto en el agua.

- Temperatura del agua: A medida que aumenta la temperatura del agua, la solubilidad del oxígeno disminuye, reduciendo los niveles de OD.

- Salinidad: Una salinidad más alta reduce la solubilidad del oxígeno, disminuyendo la concentración de OD.

- Sustancias consumidoras de oxígeno: La materia orgánica, microorganismos u otras sustancias consumidoras de oxígeno reducen el OD a través de reacciones oxidativas.

En agua superficial limpia y no contaminada, los niveles de OD suelen estar cerca de la saturación (por ejemplo, aproximadamente 9 mg/L a 20°C y 1 atm). Cuando el agua está contaminada con materia orgánica, la descomposición microbiana puede consumir oxígeno más rápido de lo que se repone, lo que lleva a una disminución en los niveles de OD, a veces acercándose a cero. Esto puede desencadenar una descomposición anaeróbica, resultando en podredumbre y olores fétidos, degradando severamente la calidad del agua. Por lo tanto, la concentración de OD es una métrica clave para evaluar la contaminación del agua y la salud ecológica.

Principios de funcionamiento de los sensores de oxígeno disuelto

Los sensores de oxígeno disuelto se dividen principalmente en dos categorías: electroquímicos y ópticos, cada uno basado en principios de medición distintos. A continuación, se presentan los principios de funcionamiento de los dos tipos principales:

 1. Sensores de oxígeno disuelto electroquímicos

Los sensores electroquímicos incluyen métodos polarográficos y galvánicos, ambos basados en reacciones de electrodos para medir la concentración de oxígeno en el agua.

Método polarográfico

- Estructura:

  - Cátodo: Generalmente hecho de oro (Au) o platino (Pt) en forma de anillos para alta conductividad y estabilidad química.

  - Ánodo: Utiliza cloruro de plata-plata (Ag/AgCl) o cloruro de mercurio-mercurioso (Hg/Hg₂Cl₂) como electrodo de referencia.

  - Electrolito: Generalmente una solución de cloruro de potasio (KCl), proporcionando un entorno de conducción iónica estable.

  - Membrana permeable al oxígeno: Cubre el cátodo, hecha de materiales como politetrafluoroetileno (PTFE), cloruro de polivinilo (PVC), polietileno (PE) o caucho de silicona. Esta membrana permite el paso de moléculas de oxígeno mientras bloquea otras sustancias para prevenir la contaminación del electrodo.

- Principio de funcionamiento:

  1. Se aplica un voltaje externo (generalmente 0,6–0,8 V), causando la reducción de oxígeno en el cátodo:

     O₂ + 4H⁺ + 4e⁻ → 2H₂O

     La corriente resultante es proporcional a la concentración de oxígeno disuelto.

  2. La membrana permeable al oxígeno controla la tasa de difusión de las moléculas de oxígeno, ralentizando la reacción para asegurar la estabilidad de la medición.

  3. El electrodo de referencia proporciona un potencial estable, y una unidad de procesamiento de señales convierte la corriente en una lectura de concentración de OD.

- Características:

  - Requiere voltaje externo para "polarización".

  - Ofrece alta precisión de medición, adecuada para aplicaciones de laboratorio e industriales.

  - Requiere reemplazo periódico del electrolito y la membrana permeable al oxígeno para mantener el rendimiento.

Método galvánico

- Estructura: Similar al método polarográfico, pero el cátodo es generalmente plata (Ag), el ánodo es plomo (Pb) o zinc (Zn), y el electrolito es una solución alcalina (por ejemplo, KOH).

- Principio de funcionamiento:

  1. Las moléculas de oxígeno pasan a través de la membrana al cátodo, donde ocurre una reacción de reducción, generando una corriente:

     O₂ + 2H₂O + 4e⁻ → 4OH⁻

     En el ánodo, ocurre una reacción de oxidación:

     Pb → Pb²⁺ + 2e⁻

  2. La reacción es espontánea, similar a una celda galvánica, y no requiere voltaje externo.

  3. La intensidad de la corriente es proporcional a la concentración de oxígeno disuelto.

- Características:

  - No requiere fuente de alimentación externa y tiene un tiempo de respuesta rápido.

  - Estructura simple, adecuada para dispositivos portátiles.

  - Los materiales del electrodo (por ejemplo, plomo) pueden degradarse con el tiempo, requiriendo mantenimiento periódico.

Ventajas y desventajas de los sensores electroquímicos

- Ventajas:

  - Alta precisión de medición (±0,1 mg/L o mejor).

  - Respuesta rápida, adecuada para monitoreo en tiempo real.

  - Costo relativamente bajo, ideal para aplicaciones a gran escala.

- Desventajas:

  - La membrana permeable al oxígeno es propensa a la contaminación, requiriendo limpieza o reemplazo regular.

  - El electrolito puede evaporarse o degradarse con el tiempo.

  - Sensible a interferencias de sustancias como sulfuros, que pueden causar errores de medición.

 2. Sensores de oxígeno disuelto ópticos (Método de fluorescencia)

Los sensores OD ópticos, basados en la extinción de fluorescencia, han ganado popularidad debido a su alta estabilidad y naturaleza no consumidora de oxígeno.

- Estructura:

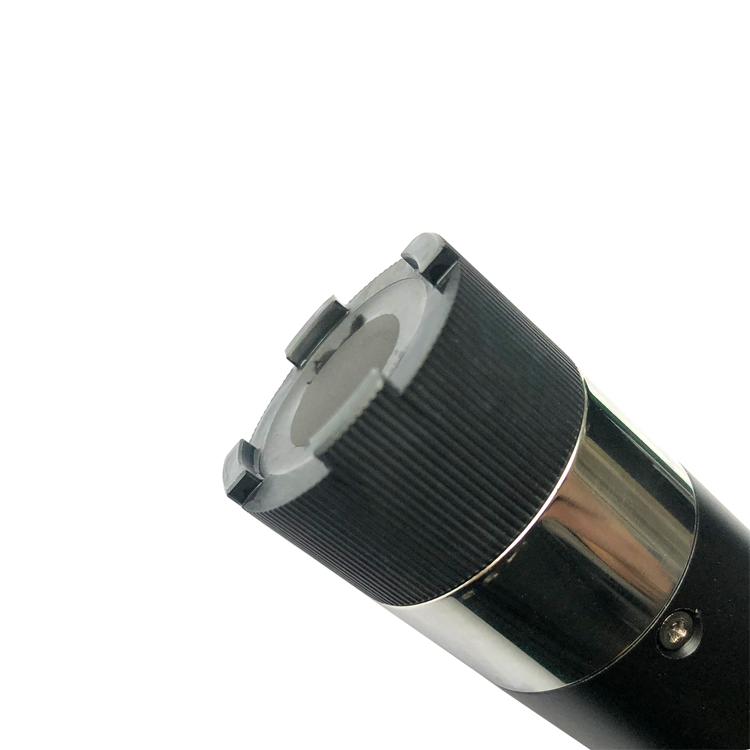

  - Gorra fluorescente: Recubierta con materiales fluorescentes sensibles al oxígeno (por ejemplo, complejos de rutenio o porfirinas de platino).

  - Fuente de luz: Un diodo emisor de luz (LED) azul, típicamente emitiendo luz a 450–470 nm.

  - Fotodetector: Recibe señales de fluorescencia, generalmente un fotodiodo.

  - Sensores de temperatura y presión: Utilizados para compensación ambiental automática.

- Principio de funcionamiento:

  1. La luz azul excita el material fluorescente en la gorra, haciendo que emita luz roja (típicamente 600–650 nm).

  2. Las moléculas de oxígeno en el agua interactúan con el material fluorescente, apagando la fluorescencia (reduciendo su intensidad o vida útil).

  3. La concentración de oxígeno se calcula midiendo la diferencia de fase entre la luz roja y azul o la vida útil de la fluorescencia, utilizando una curva de calibración interna.

  4. Los sensores integrados de temperatura y presión corrigen automáticamente las influencias ambientales, asegurando la precisión de la medición.

- Características:

  - Sin membrana ni electrolito, eliminando la necesidad de polarización.

  - No consume oxígeno y no se ve afectado por el flujo de agua.

  - Resistente a interferencias químicas (por ejemplo, sulfuros, cloruros), adecuado para entornos acuáticos complejos.

  - Deriva mínima con el tiempo, respuesta rápida y requisitos de mantenimiento bajos.

 Características técnicas de los sensores de oxígeno disuelto

1. Alta precisión y estabilidad: Los sensores electroquímicos logran alta precisión (±0,1 mg/L) a través de membranas y calibración; los sensores ópticos destacan en estabilidad a largo plazo debido a sus propiedades no consumidora e interferencia-resistente.

2. Compensación automática: Los sensores OD modernos integran sensores de temperatura y presión para corregir automáticamente los factores ambientales, asegurando resultados precisos.

3. Resistencia a interferencias: Los sensores ópticos son altamente resistentes a interferencias químicas (por ejemplo, sulfuros, amoníaco), ideales para agua contaminada; los sensores electroquímicos requieren membranas adecuadas para minimizar interferencias.

4. Opciones de salida múltiples: Soporte para analógico (4–20 mA), digital (RS485, Modbus) o transmisión inalámbrica para una fácil integración con sistemas de adquisición de datos o plataformas IoT.

5. Bajo mantenimiento: Los sensores ópticos requieren mantenimiento mínimo debido a la ausencia de membranas o electrolitos; los sensores electroquímicos necesitan mantenimiento periódico pero pueden tener ciclos extendidos con diseños de autolimpieza.

 Aplicaciones de los sensores de oxígeno disuelto

1. Monitoreo ambiental:

   - Monitoreo de niveles de OD en ríos, lagos y océanos para evaluar la salud ecológica y los niveles de contaminación.

   - Medición de OD en tanques de aireación de plantas de tratamiento de aguas residuales para asegurar oxígeno suficiente para la degradación microbiana de materia orgánica.

2. Acuicultura:

   - Monitoreo en tiempo real de niveles de OD en sistemas de acuicultura para optimizar las condiciones de crecimiento de peces, camarones y otros organismos acuáticos (generalmente mantenidos en 4–8 mg/L).

3. Tratamiento de agua industrial:

   - Monitoreo de OD en tratamiento de agua potable, farmacéuticos o procesamiento de alimentos para asegurar la calidad del agua y la estabilidad del proceso.

4. Investigación científica:

   - Proporcionar datos de OD de alta precisión para química del agua, oceanografía y estudios ambientales, apoyando análisis de dinámicas del agua y procesos ecológicos.

 Consideraciones para la selección y uso

1. Elegir el tipo de sensor adecuado:

   - Sensores electroquímicos: Ideales para aplicaciones de alta precisión y sensibles al costo, como monitoreo de laboratorio o industrial.

   - Sensores ópticos: Adecuados para monitoreo a largo plazo, condiciones de agua complejas o escenarios de bajo mantenimiento, como estudios de campo o acuicultura.

2. Calibración y mantenimiento:

   - Sensores electroquímicos: Requieren calibración periódica (usando agua saturada con oxígeno o soluciones cero-oxígeno) y reemplazo de membranas y electrolitos (cada 6–12 meses).

   - Sensores ópticos: Requieren calibración menos frecuente pero necesitan verificaciones periódicas de limpieza e integridad de la gorra fluorescente.

   - Evitar usar objetos duros para limpiar electrodos o gorras fluorescentes para prevenir daños en superficies sensibles.

3. Adaptabilidad ambiental:

   - Asegurar que los rangos de temperatura (0–50°C) y presión del sensor coincidan con el entorno acuático objetivo.

   - Seleccionar sensores con altas clasificaciones de impermeabilidad (por ejemplo, IP68) para inmersión a largo plazo.

4. Integración de datos:

   - Confirmar que la interfaz de salida del sensor sea compatible con el sistema de monitoreo (por ejemplo, Modbus o 4–20 mA).

   - En agua de alta turbidez, priorizar sensores ópticos para minimizar interferencias de partículas en suspensión.

 Desarrollos futuros

Los avances en tecnología de sensores impulsan la evolución de los sensores de oxígeno disuelto en las siguientes direcciones:

- Integración multi-parámetro: Combinación de OD con pH, turbidez, conductividad y otros parámetros para desarrollar sensores compactos multi-parámetro de calidad del agua.

- Tecnología inteligente: Integración de algoritmos de IA para auto-diagnóstico, auto-calibración y detección de anomalías para mejorar la fiabilidad de las mediciones.

- Miniaturización y bajo consumo: Desarrollo de sensores más pequeños y de bajo consumo para dispositivos portátiles y aplicaciones IoT.

- Materiales avanzados: Uso de materiales fluorescentes más duraderos o recubrimientos anti-incrustantes para extender la vida útil del sensor y reducir necesidades de mantenimiento.

 Conclusión

Los sensores de oxígeno disuelto permiten una medición precisa de las concentraciones de oxígeno en el agua a través de principios electroquímicos u ópticos, proporcionando datos críticos para la monitorización y gestión de la calidad del agua. Los sensores electroquímicos son conocidos por su alta precisión y bajo costo, lo que los hace adecuados para aplicaciones de laboratorio e industriales, mientras que los sensores ópticos destacan en rendimiento no consumidora, resistente a interferencias y de bajo mantenimiento, ideales para entornos complejos y monitoreo a largo plazo. Una selección y mantenimiento adecuados de los sensores OD pueden mejorar significativamente la eficiencia y fiabilidad del análisis de calidad del agua, ofreciendo soporte vital para la protección ambiental, acuicultura y procesos industriales.

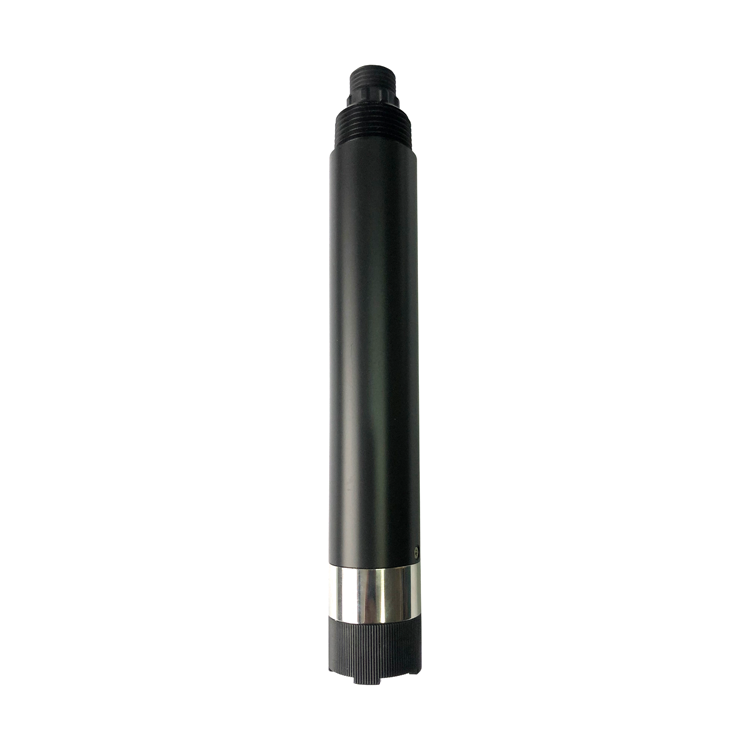

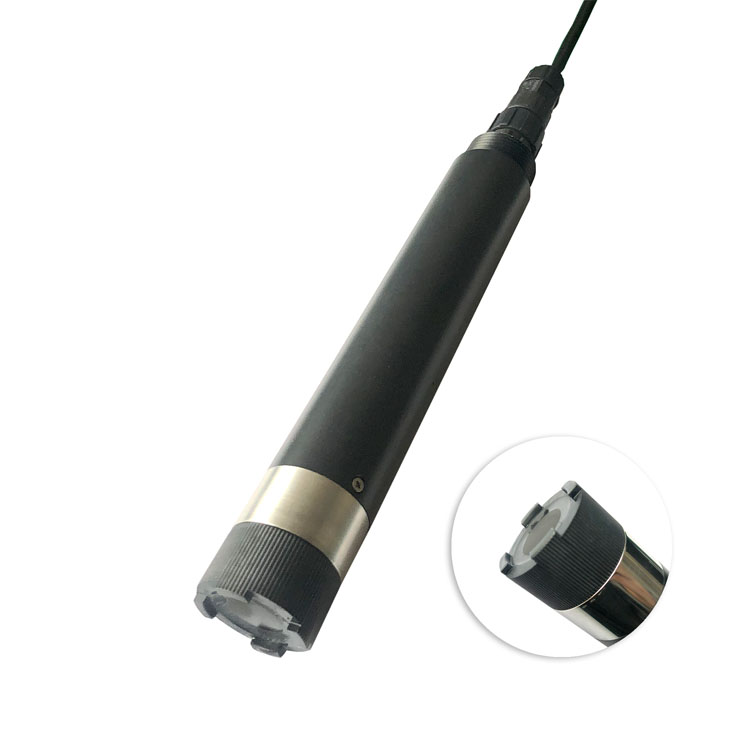

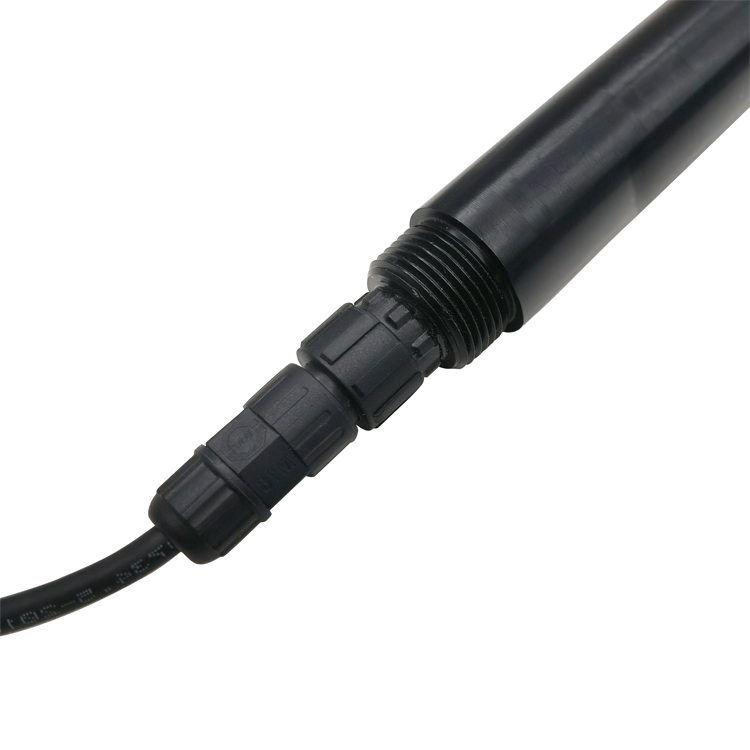

Hoja de datos del sensor de oxígeno disuelto por fluorescencia en línea NBL-RDO-206

Sensor de oxígeno disuelto por fluorescencia en línea NBL-RDO-206.pdf
