Funcionalidad detallada de los sensores de pH

Introducción

Los sensores de pH son herramientas indispensables en la monitorización de la calidad del agua y se utilizan ampliamente en la vigilancia ambiental, la producción industrial, la agricultura, la acuicultura y la investigación en laboratorio. El valor del pH es un indicador clave para medir la acidez o alcalinidad de una solución, lo que afecta directamente las propiedades químicas y la idoneidad del agua. Al seleccionar y usar sensores de pH, es esencial comprender completamente su funcionalidad, la selección de materiales, la compatibilidad química y los escenarios aplicables para garantizar resultados de medición precisos y una estabilidad a largo plazo. Este artículo proporciona una introducción detallada a las funciones, características, criterios de selección y consideraciones de uso de los sensores de pH, ofreciendo una referencia completa para los usuarios.

Principio básico de los sensores de pH :

Los sensores de pH funcionan generalmente según principios electroquímicos, midiendo la concentración de iones de hidrógeno (H⁺) en una solución para determinar su acidez o alcalinidad. Un sensor de pH típico se compone de los siguientes componentes principales :

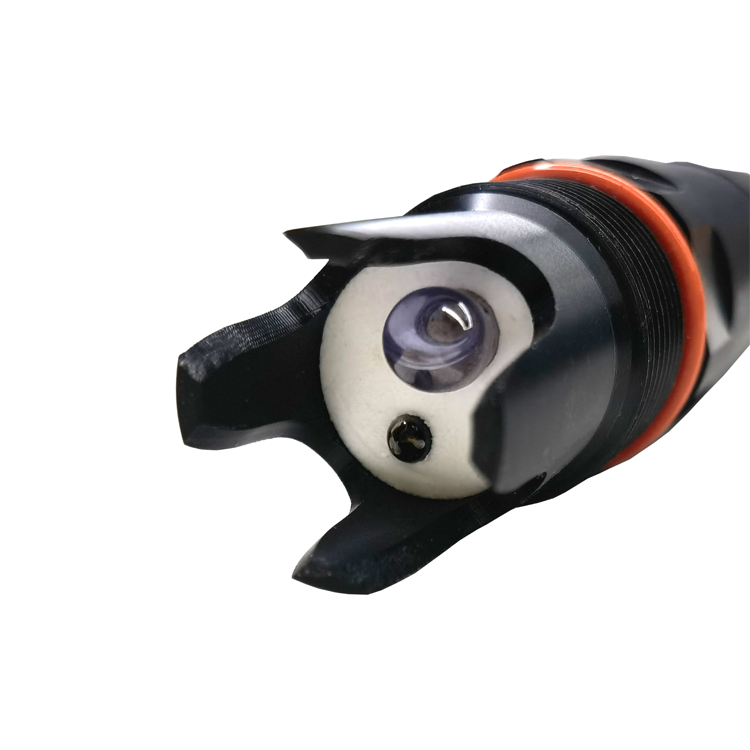

- Electrodo de medición : Generalmente un electrodo de vidrio lleno de una solución de referencia (por ejemplo, KCl), que reacciona con los iones H⁺ en la solución a través de una membrana sensible para producir una diferencia de potencial.

- Electrodo de referencia : Proporciona un potencial de referencia estable, utilizando generalmente un electrodo Ag/AgCl, en conjunto con un puente salino (como una solución saturada de KCl), formando una diferencia de potencial con el electrodo de medición.

- Unidad de procesamiento de señales : Amplifica la débil señal eléctrica generada por los electrodos y la convierte en un valor de pH, generalmente emitido como una señal digital o analógica.

- Módulo de compensación de temperatura : Dado que las mediciones de pH se ven afectadas por la temperatura, los sensores de pH modernos suelen integrar sensores de temperatura para lograr una compensación automática de temperatura.

El rango de medición del valor del pH abarca típicamente de 0 a 14, correspondiente a entornos fuertemente ácidos, neutros y fuertemente alcalinos. La precisión del sensor varía generalmente de ±0,01 a ±0,1 unidades de pH, dependiendo del diseño y la calidad de la calibración del equipo.

Funciones principales de los sensores de pH :

Los sensores de pH no solo se utilizan para medir la acidez o alcalinidad de las soluciones, sino que también cuentan con diversas características funcionales que los hacen adecuados para diferentes escenarios. Las principales funciones de los sensores de pH incluyen :

1. Medición de alta precisión : Los sensores de pH pueden proporcionar mediciones de pH de alta precisión, adecuadas para análisis en laboratorio, control de procesos industriales y otros escenarios que requieren datos precisos. Los sensores de pH de alta gama, con calibración automática y compensación de temperatura, pueden controlar los errores de medición dentro de ±0,01 unidades de pH.

2. Adaptabilidad a un amplio rango de temperaturas : Diferentes sensores de pH pueden operar en entornos que van desde bajas temperaturas (0°C) hasta altas temperaturas (hasta 100°C o más). Los electrodos de vidrio son adecuados para entornos de alta temperatura, mientras que los electrodos de polímero son más adecuados para condiciones de temperatura moderada y baja.

3. Compatibilidad química : Dependiendo de la selección de materiales, los sensores de pH pueden usarse en diversos entornos químicos. Los electrodos de vidrio son químicamente inertes y adecuados para soluciones altamente corrosivas, mientras que los electrodos de polímero son más adecuados para entornos no corrosivos o ligeramente corrosivos.

 4. Diseño impermeable y a prueba de golpes : Muchos sensores de pH cuentan con diseños de sellado impermeables, lo que los hace adecuados para una inmersión prolongada en agua (como estaciones de monitoreo de calidad del agua). Los sensores con carcasas de polímero tienen una fuerte resistencia a los golpes, lo que los hace ideales para entornos exteriores o propensos a vibraciones.

5. Compensación automática de temperatura (ATC) : Los valores de pH se ven significativamente afectados por la temperatura. Los sensores de pH modernos a menudo integran sensores de temperatura para monitorear la temperatura de la solución en tiempo real y corregir automáticamente las lecturas de pH, asegurando mediciones precisas.

6. Múltiples métodos de salida : Los sensores de pH admiten múltiples métodos de salida de señal, como señales analógicas (4-20 mA), señales digitales (RS485, Modbus) o transmisión inalámbrica, facilitando la integración con sistemas de adquisición de datos o plataformas IoT.

7. Estabilidad a largo plazo y función de autolimpieza : Algunos sensores de pH de alta gama están equipados con funciones de autolimpieza (como limpieza ultrasónica o por chorro) para reducir la acumulación de residuos en la superficie del electrodo, extender la vida útil y garantizar una estabilidad a largo plazo.

Selección de materiales para los sensores de pH :

El rendimiento y la aplicabilidad de un sensor de pH están determinados en gran medida por los materiales utilizados en su construcción. Los factores clave a considerar al seleccionar materiales incluyen :

- Rango de temperatura de medición :

    - Materiales poliméricos (por ejemplo, resina epoxi, plástico) : Adecuados para entornos de temperatura media a baja (0-60°C), rentables y comúnmente utilizados en laboratorios o monitoreo general de la calidad del agua.

    - Materiales de vidrio : Adecuados para entornos de alta temperatura (hasta 100°C o más), ampliamente utilizados en procesos industriales o esterilización a alta temperatura.

- Composición química de las soluciones :

    - Electrodos de polímero : No son adecuados para soluciones que contienen altas concentraciones de ácidos inorgánicos, bases o disolventes orgánicos, ya que estos pueden corroer los materiales poliméricos.

    - Electrodos de vidrio : Debido a su inercia química, los electrodos de vidrio resisten ácidos fuertes (por ejemplo, ácido sulfúrico, ácido nítrico), bases fuertes (por ejemplo, hidróxido de sodio) y soluciones salinas, lo que los hace ideales para laboratorios químicos o monitoreo de aguas residuales industriales.

- Rendimiento impermeable : Los sensores de pH a menudo necesitan estar sumergidos en soluciones durante períodos prolongados, requiriendo un excelente rendimiento impermeable. Una clasificación de protección IP68 se elige comúnmente para garantizar que el sensor pueda operar bajo el agua sin fugas.

- Resistencia a los golpes :

    - Carcasa de polímero : Tiene una alta resistencia mecánica y puede absorber impactos, lo que la hace adecuada para entornos exteriores o de alta vibración.

    - Carcasa de vidrio : Más frágil y susceptible a los golpes mecánicos, adecuada para laboratorios o instalaciones fijas.

Compatibilidad química de los sensores de pH :

La compatibilidad química es una consideración crítica al seleccionar un sensor de pH. Los puntos clave incluyen :

- Limitaciones de los electrodos de polímero : Los electrodos de pH basados en polímeros (por ejemplo, resina epoxi o carcasas de plástico) pueden degradarse en soluciones que contienen ácidos fuertes, bases o disolventes orgánicos. Por ejemplo, la exposición prolongada a ácido sulfúrico concentrado o disolventes orgánicos puede causar envejecimiento o fallo del material. Al elegir electrodos de polímero, confirme la composición química de la solución y consulte las tablas de compatibilidad.

- Ventajas de los electrodos de vidrio : El vidrio es altamente inerte y resistente a la corrosión por la mayoría de los productos químicos, lo que lo hace ideal para medir ácidos fuertes (por ejemplo, ácido sulfúrico, ácido nítrico), bases fuertes (por ejemplo, hidróxido de sodio) o soluciones salinas. Los electrodos de vidrio son la opción preferida en entornos altamente corrosivos.

- Consideraciones para entornos especiales : En algunos entornos específicos (como soluciones que contienen fluoruro), los electrodos de vidrio pueden corroerse, y se deben seleccionar electrodos especiales con recubrimientos anti-fluoruro. Además, para soluciones con alta turbidez o partículas en suspensión, se deben usar sensores con funciones de autolimpieza para evitar la contaminación de los electrodos.

Consideraciones para la selección y uso de los sensores de pH :

1. Requisitos de precisión :

    El análisis de laboratorio típicamente requiere sensores de alta precisión (±0,01 unidades de pH), mientras que el monitoreo industrial o de campo puede aceptar una precisión media (±0,1 unidades de pH). Elija según los escenarios de aplicación, equilibrando precisión y costo.

2. Calibración y mantenimiento :

    Los sensores de pH necesitan ser calibrados regularmente con soluciones tampón estándar (por ejemplo, pH 4,01, 7,00, 10,01) para garantizar la precisión de las mediciones.

    La superficie del electrodo debe limpiarse regularmente para evitar la acumulación de biofilms o precipitados, que pueden afectar los resultados de las mediciones.

    Para el almacenamiento a largo plazo, los electrodos de vidrio deben sumergirse en una solución de KCl para mantener la actividad de la membrana sensible.

3. Adaptabilidad ambiental :

    Asegúrese de que los rangos de temperatura y presión del sensor sean compatibles con el entorno de aplicación.

    Para uso en exteriores, priorice sensores con altas clasificaciones de impermeabilidad y resistencia al polvo (por ejemplo, IP68).

4. Instalación e integración :

    Elija el método de instalación adecuado (por ejemplo, inmersión, flujo continuo o tipo de inserción) para que coincida con el sistema de monitoreo.

    Asegúrese de la compatibilidad entre el sensor y las interfaces del sistema de adquisición de datos (por ejemplo, soporte para Modbus o salida de 4-20 mA).

Escenarios de aplicación de los sensores de pH :

Los sensores de pH se utilizan ampliamente en los siguientes campos :

- Monitoreo ambiental : Monitoreo del pH de ríos, lagos y océanos para evaluar la contaminación del agua y la salud ecológica.

- Tratamiento de agua : En el tratamiento de agua potable, el tratamiento de aguas residuales y el tratamiento de efluentes industriales, el monitoreo en tiempo real del pH ayuda a optimizar el proceso de tratamiento.

- Agricultura y acuicultura : Monitoreo del pH del agua de riego o de los sistemas de acuicultura para optimizar el crecimiento de los cultivos o las condiciones de vida acuática.

- Producción industrial : En industrias como la química, la farmacéutica y el procesamiento de alimentos, el control del pH de las reacciones garantiza la calidad del producto.

- Investigación en laboratorio : Proporcionar datos de pH de alta precisión para la investigación en química, biología y ciencias ambientales.

Desarrollo futuro :

Con los avances en la ciencia de materiales y la microelectrónica, el rendimiento de los sensores de pH seguirá mejorando. Las tendencias de desarrollo futuras incluyen :

1. Miniaturización e integración : Desarrollo de sensores más pequeños que integren múltiples parámetros (por ejemplo, pH, temperatura, conductividad) para reducir el tamaño y el costo del equipo.

2. Sensores inteligentes : Combinación de algoritmos de inteligencia artificial para desarrollar sensores de pH con funciones de autodiagnóstico y autocalibración, mejorando la precisión y la facilidad de uso de las mediciones.

3. Durabilidad mejorada : Uso de nuevos materiales anticorrosión y tecnologías de autolimpieza para extender la vida útil de los sensores en entornos hostiles.

Conclusión :

Los sensores de pH, como una herramienta central para la monitorización de la calidad del agua, cubren un amplio rango de funciones, incluyendo la medición de alta precisión, la adaptabilidad a un amplio rango de temperaturas, la compatibilidad química y la estabilidad a largo plazo. Al elegir sensores de pH, es necesario considerar los materiales, la compatibilidad química, los requisitos de precisión y los entornos de aplicación para garantizar que su rendimiento cumpla con las necesidades reales. A través de una selección y mantenimiento adecuados, los sensores de pH pueden desempeñar un papel importante en la vigilancia ambiental, la producción industrial y la investigación científica, proporcionando un soporte de datos confiable para la gestión de la calidad del agua.

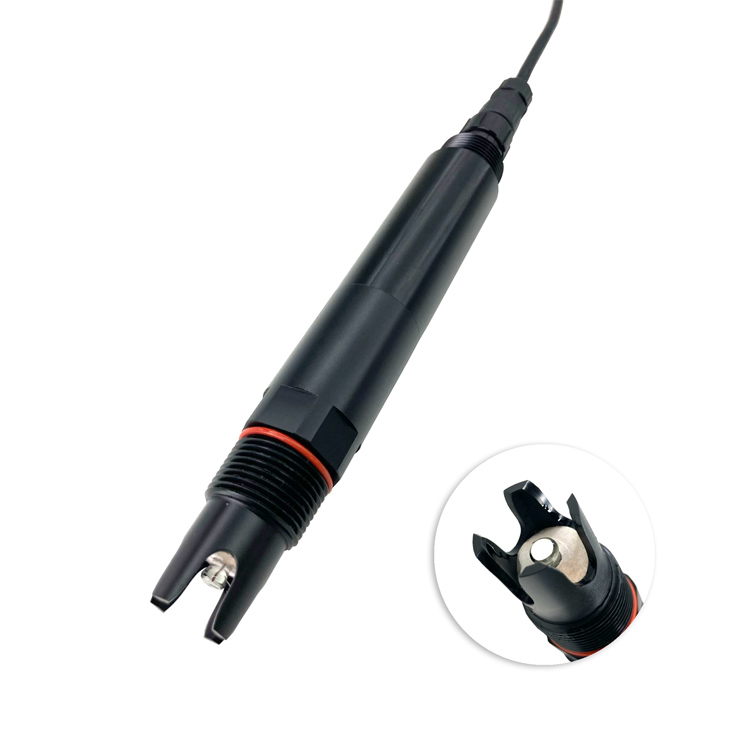

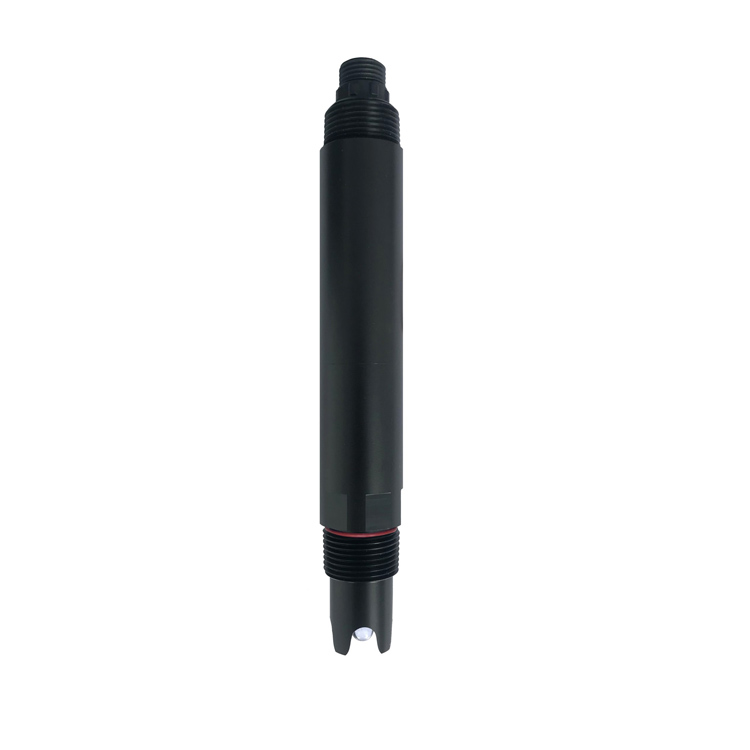

Hoja de datos del sensor de calidad de agua en línea NBL-PHG-206A
