Sensor de visibilidad atmosférica

Introducción al sensor de visibilidad atmosférica:

El Sensor de Visibilidad Atmosférica es un dispositivo de vanguardia diseñado para medir la visibilidad meteorológica. Ofrece capacidades avanzadas de monitoreo para diversas aplicaciones, como estaciones meteorológicas, estaciones meteorológicas automáticas remotas y sectores del transporte, como aeropuertos, carreteras, vías fluviales y grandes embarcaciones. Basado en el principio de dispersión frontal de aerosoles, este sensor se ha consolidado como la solución de última generación para el monitoreo de la visibilidad meteorológica.

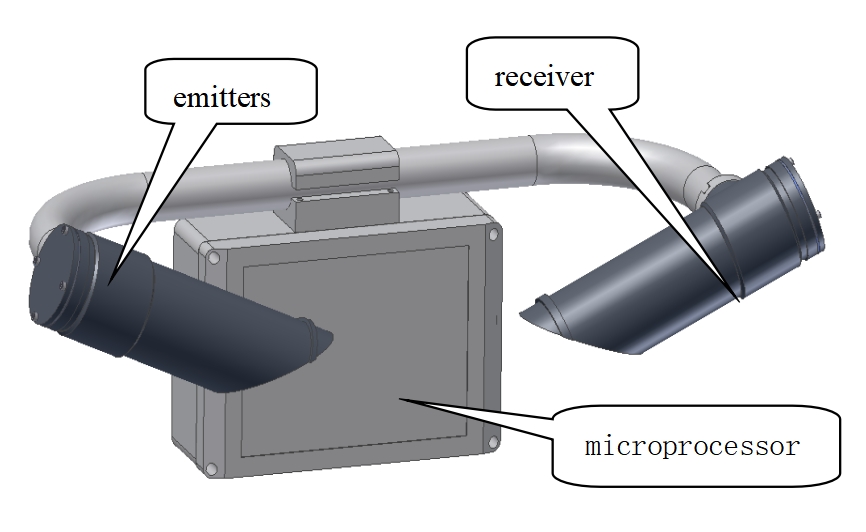

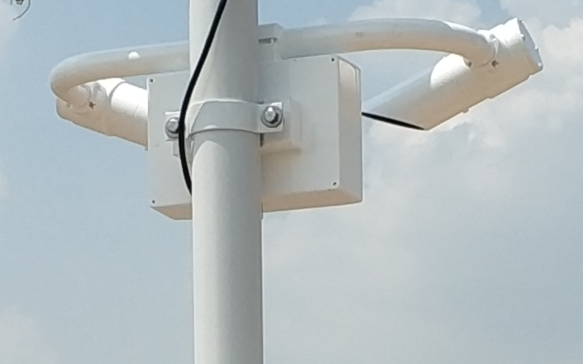

Vista frontal

Parámetros técnicos de los sensores de visibilidad

Características principales del sensor de visibilidad atmosférica:

 Monitoreo integral: El sensor de visibilidad atmosférica captura mediciones precisas de visibilidad al analizar la dispersión frontal de la luz pulsada infrarroja de las partículas de aerosol en la atmósfera.

 Algoritmos avanzados: utilizando modelos matemáticos sofisticados, el sensor convierte los datos de medición recopilados en rango óptico meteorológico (MOR), proporcionando información de visibilidad confiable.

 Fácil integración: el sensor funciona con una fuente de alimentación de 12 V CC y se comunica a través de un cable RS485 de tres hilos, lo que facilita una integración perfecta con los sistemas de monitoreo.

 Opciones de configuración: Con múltiples comandos incorporados, el sensor permite una fácil configuración de los parámetros del sistema y el control de varias funciones.

 Fácil de usar: la presencia de una terminal de pantalla permite una comprobación sencilla de los parámetros del sistema y posibles ajustes de los valores de los parámetros durante el montaje y el mantenimiento.

Principio de funcionamiento del sensor de visibilidad atmosférica:

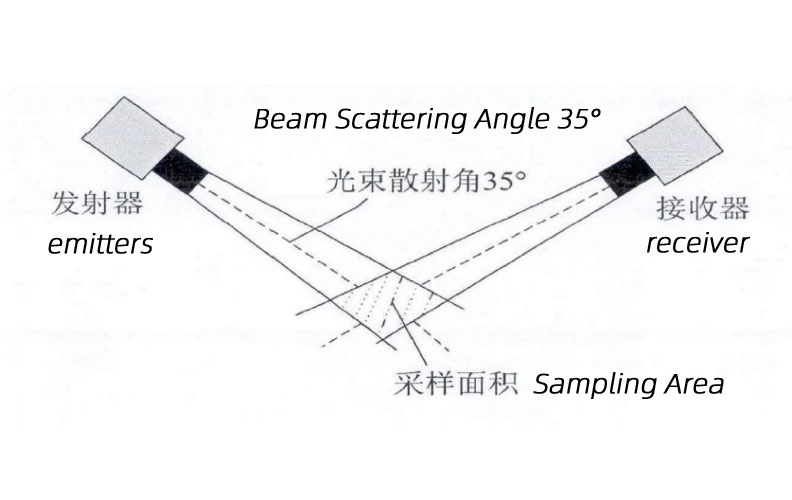

El sensor de visibilidad atmosférica utiliza las características de los instrumentos de dispersión frontal, midiendo el coeficiente de dispersión dentro de un rango angular específico inferior a 90 grados. El área de muestreo se determina mediante la intersección de la trayectoria de la luz del transmisor y la del receptor. Este método difiere del coeficiente de extinción total medido con instrumentos de perspectiva, ya que se centra en un ángulo de dispersión más estrecho en la región central de dispersión frontal.

Para calcular la visibilidad diurna y nocturna, se acepta generalmente que se requieren mediciones del coeficiente de extinción total, en lugar del coeficiente de dispersión de un ángulo específico. Sin embargo, en condiciones específicas, existe una relación proporcional determinable entre el coeficiente de dispersión en un ángulo determinado y el coeficiente de extinción atmosférica total, que incluye la suma de la dispersión y la absorción de la luz en todo el rango.

Para mediciones de visibilidad a menos de 100 km, factores como la niebla, el humo, la neblina, el polvo, las tormentas de arena y diversos tipos de precipitación determinan el efecto de extinción de la luz visible y casi visible en la atmósfera. Más allá de los 100 km, la dispersión molecular se convierte en el factor dominante, mientras que los efectos de absorción de las partículas en suspensión y la precipitación pueden despreciarse en comparación con la dispersión.

El sensor de visibilidad atmosférica ofrece una solución fiable y eficiente para el monitoreo de la visibilidad meteorológica, proporcionando información vital para la predicción meteorológica, el monitoreo de la contaminación atmosférica y la seguridad de los sistemas de transporte. Sus funciones avanzadas, su interfaz intuitiva y su amplia gama de aplicaciones lo convierten en una herramienta invaluable en los sectores modernos de la meteorología y el transporte.

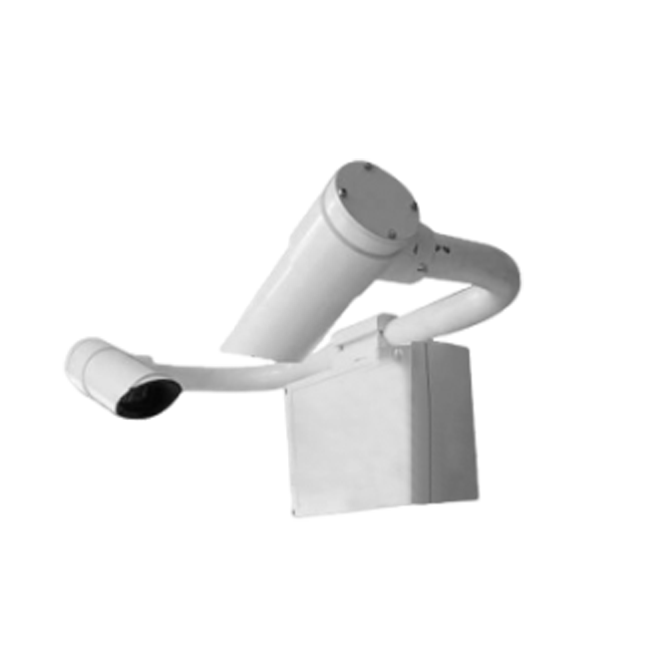

Vista trasera

Este sensor de visibilidad atmosférica se utiliza en una amplia variedad de escenarios de aplicación, a continuación se muestra una descripción detallada de sus principales áreas de aplicación:

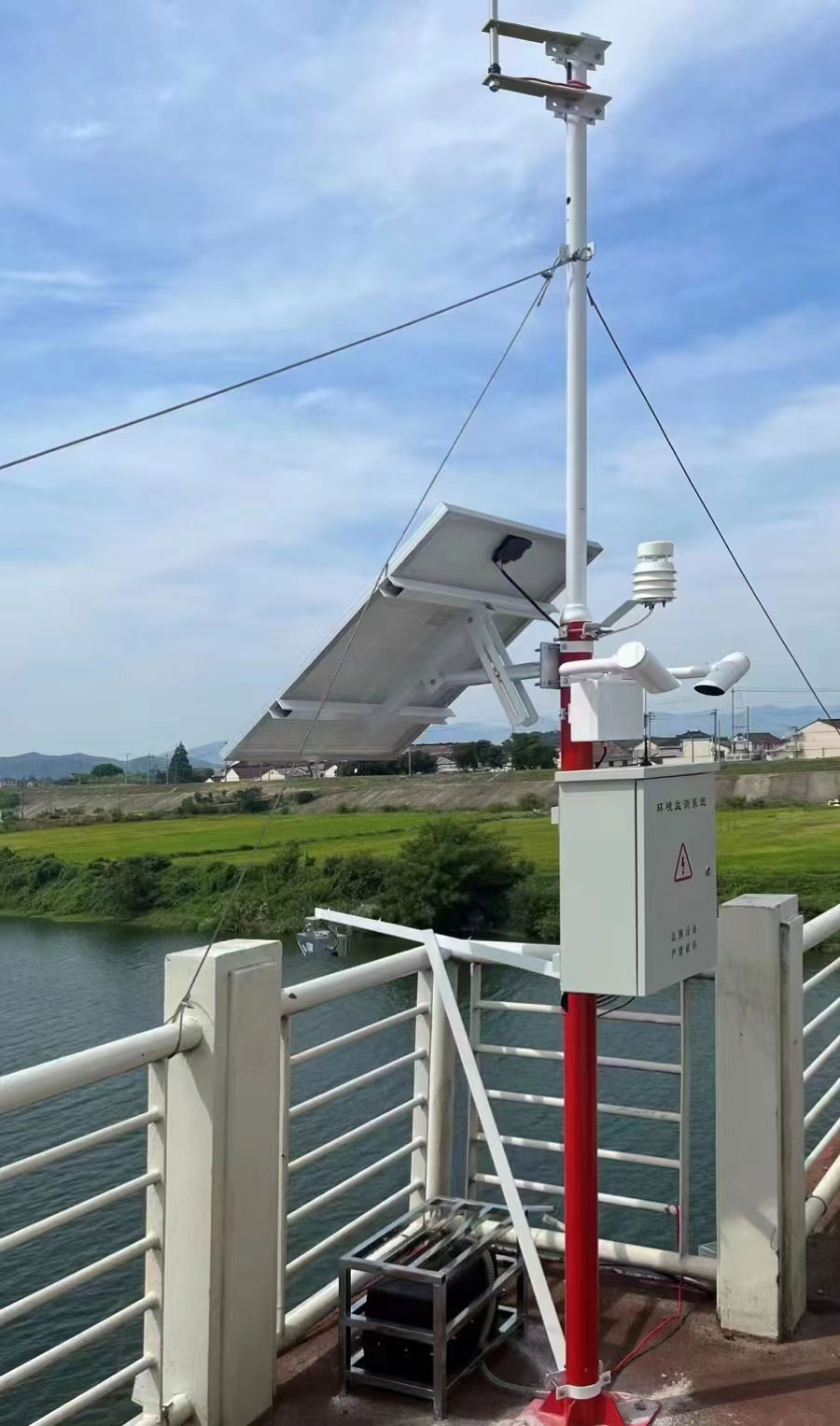

1. Estaciones meteorológicas y estaciones meteorológicas automáticas

Las estaciones meteorológicas y las estaciones meteorológicas automáticas son una de las principales áreas de aplicación de los sensores de visibilidad atmosférica . Los sensores pueden monitorizar y registrar los cambios en la visibilidad atmosférica en tiempo real, lo que proporciona datos importantes para la predicción meteorológica y la investigación climática. Mediante la observación continua de la visibilidad atmosférica, los departamentos meteorológicos pueden predecir con mayor precisión la calima, la lluvia, la niebla y otros fenómenos meteorológicos, y emitir información de alerta temprana de forma oportuna para proteger la seguridad vial.

2. Aeropuerto y campo de la aviación

En el ámbito de la aviación, los sensores de visibilidad atmosférica desempeñan un papel crucial. Los aeropuertos suelen necesitar monitorizar la visibilidad de la pista y sus alrededores en tiempo real para garantizar la seguridad de los despegues y aterrizajes. Los sensores de visibilidad atmosférica pueden proporcionar datos precisos de visibilidad para ayudar a las aerolíneas y a las autoridades aeroportuarias a elaborar planes de despegue y aterrizaje adecuados y evitar accidentes aéreos causados por la baja visibilidad.

 3. Carreteras y gestión del tráfico

Las carreteras son una parte importante del transporte, y la visibilidad atmosférica es uno de los factores clave que afectan a la seguridad vial. Mediante la instalación de sensores de visibilidad atmosférica a lo largo de la carretera, el departamento de gestión del tráfico puede comprender la situación de la visibilidad en tiempo real y tomar medidas de control del tráfico a tiempo para prevenir accidentes de tráfico causados por la neblina, la lluvia, la niebla y otras inclemencias del tiempo.

 4. Vías navegables y transporte marítimo

En el ámbito del transporte marítimo y fluvial, los sensores de visibilidad atmosférica también desempeñan un papel importante. Estos sensores pueden monitorizar la visibilidad de las vías fluviales y las zonas marítimas, garantizando la seguridad de la navegación. Especialmente en temporadas de niebla o durante la navegación nocturna, el sensor de visibilidad atmosférica ayuda al capitán y a la tripulación a evaluar con precisión el entorno de navegación y evitar colisiones.

 5. Grandes buques y plataformas marinas

Los grandes buques y las plataformas marinas también deben prestar atención a la visibilidad atmosférica al operar en el mar. El sensor de visibilidad atmosférica proporciona datos de visibilidad en tiempo real para ayudar a la tripulación a evaluar el entorno de navegación y operación, garantizando así la seguridad y el buen funcionamiento de las operaciones marítimas.

En resumen, este sensor de visibilidad atmosférica, con su rendimiento eficiente, preciso y fiable, tiene una amplia gama de aplicaciones en estaciones meteorológicas , aeropuertos, carreteras, aerovías, grandes buques y otros ámbitos. Ante la creciente demanda de servicios meteorológicos y de monitoreo ambiental, este sensor desempeñará un papel aún más importante en el futuro, brindando mayor comodidad y seguridad en nuestra vida y trabajo.

Ficha técnica de los sensores de visibilidad

Manual de instrucciones del sensor de visibilidad NBL-W-VS.pdf
