Sensores de CO2 Modbus RS485

 Sensor de dióxido de carbono NBL-W-CO2 con Modbus RS485 Introducción del producto

El sensor de dióxido de carbono NBL-W-CO2 utiliza un chip sensor importado de alta precisión para medir las concentraciones de CO2 en diversos entornos, ofreciendo alta precisión y excelente estabilidad. Equipado con un avanzado módulo de circuito integrado, admite múltiples formatos de salida, incluyendo 4-20 mA y RS485 con protocolo Modbus RTU , para una integración perfecta en sistemas de monitoreo inteligente. Su diseño compacto (con un peso de tan solo 140 g), su fácil instalación y su rendimiento confiable lo hacen ideal para el monitoreo de CO2 en oficinas, espacios públicos, invernaderos y plantas industriales.

 Principio de funcionamiento del sensor de CO2

El sensor de CO2 NBL-W emplea tecnología infrarroja no dispersiva (NDIR), que mide la concentración de CO2 mediante la detección de la absorción de luz infrarroja a una longitud de onda específica. Este método garantiza una alta estabilidad y una sólida capacidad antiinterferencias, lo que lo convierte en una de las técnicas líderes para la detección de CO2.

  Especificaciones técnicas del sensor de CO2

- Rango: 0–5000 ppm

- Resolución: 1 ppm

- Precisión: ±(50 ppm + 3 %FS)

- Salida: 4–20 mA, RS485 (Modbus RTU )

- Fuente de alimentación: CC 12 V–24 V

- Condiciones de funcionamiento: -10 °C a 50 °C, 0–100 % HR

- Consumo de energía: 0,2 W

- Longitud del cable: estándar 2,5 m

- Peso: 140g

Ventajas del sensor de CO2 Modbus RS485

1. Transmisión de larga distancia: RS485 admite distancias de comunicación de más de 1000 metros con transmisión de datos de grado industrial.

2. Redes multidispositivo: conecta varios dispositivos para un control centralizado.

3. Fuerte antiinterferencia: la transmisión de señal diferencial garantiza confiabilidad en entornos industriales complejos.

4. Protocolo abierto: compatible con los principales PLC y sistemas de monitoreo ambiental.

5. Fuente de alimentación flexible: admite una amplia entrada de voltaje (CC 12 V–24 V).

 Escenarios de aplicación para sensores de CO2 con Modbus RS485

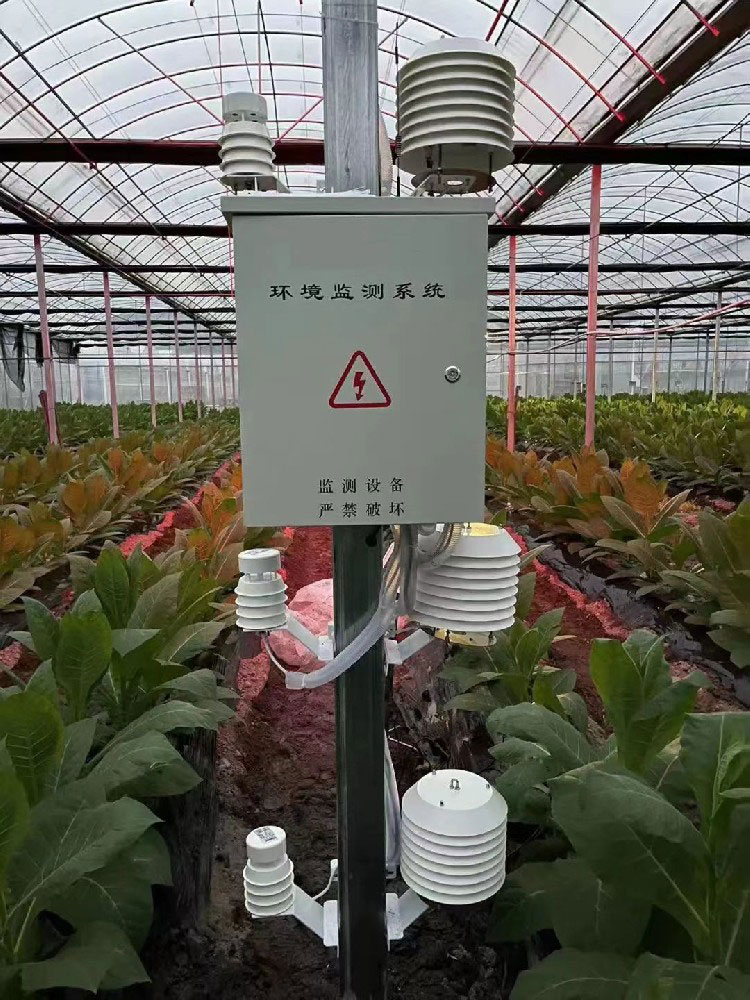

- Invernaderos: Regula los niveles de CO2 para mejorar la fotosíntesis y el crecimiento de las plantas.

- Edificios de oficinas: monitorea la calidad del aire para garantizar la salud y la comodidad de los empleados.

- Talleres/Almacenes Industriales: Evita la acumulación de CO2 en espacios confinados.

- Espacios públicos: Gestiona la calidad del aire en hospitales, escuelas y centros comerciales.

- Edificios inteligentes y sistemas HVAC: permite la monitorización centralizada y ajustes automatizados de la ventilación.

 Instrucciones de instalación para sensores de CO2 con Modbus RS485

1. Ubicación de instalación: Móntelo a 1,5–2 metros sobre el suelo para obtener una representación precisa de la calidad del aire.

2. Método de montaje: Fije con tornillos o clips en paredes o gabinetes de control.

3. Cableado: Conecte los terminales RS485 A/B al bus de comunicación y los terminales de alimentación a una fuente de alimentación de 12–24 V CC.

4. Puesta en marcha: configure la dirección Modbus y la velocidad en baudios para la integración del sistema.

 Detalles de la comunicación Modbus RS485

1. Protocolo de comunicación:

El sensor de CO2    NBL-W utiliza el protocolo Modbus RTU , un estándar de comunicación serial abierto y ampliamente adoptado para la automatización industrial. Admite comunicación maestro-esclavo y se integra a la perfección con PLC, PC industriales y software como KingView o LabVIEW.

2. Velocidad en baudios y configuración de parámetros:

   - Velocidades en baudios admitidas: 4800, 9600, 19200, 38400

   - Parámetros predeterminados: 8 bits de datos, 1 bit de parada, sin paridad (8N1)

   - Configuración remota de dirección o velocidad en baudios para satisfacer diversos requisitos del sistema.

3. Comunicación multidispositivo:

   RS485 admite hasta 32 dispositivos en un solo bus (ampliable con repetidores). Las direcciones de dispositivo únicas permiten la monitorización centralizada de múltiples sensores, lo que reduce los costes de cableado.

4. Características eléctricas y recomendaciones de cableado:

   - Utilice cables blindados de par trenzado para mejorar el rendimiento antiinterferencias.

   - Instale una resistencia de terminación de 120 Ω en el dispositivo final para evitar la reflexión de la señal.

   - Asegúrese de que las conexiones de las líneas A/B sean correctas para evitar problemas de comunicación.

 Resumen

El NBL-W-CO2 es un sensor de CO2 de alto rendimiento y fácil integración con comunicación Modbus RS485, ideal para aplicaciones industriales, agrícolas y comerciales. Su alta precisión, capacidad antiinterferencias y comunicación a larga distancia lo convierten en la mejor opción para sistemas inteligentes de monitoreo de la calidad del aire. Con un diseño compacto, bajo consumo de energía (0,2 W) y compatibilidad con sistemas convencionales, es compatible con la gestión de invernaderos, la calidad del aire en oficinas, la seguridad industrial y las aplicaciones de edificios inteligentes, ofreciendo a clientes de todo el mundo una solución confiable y eficiente para el monitoreo de CO2.

Hoja de datos del sensor de dióxido de carbono ( sensor de CO2 ):

Manual de instrucciones del sensor de dióxido de carbono NBL-W-CO2 (2000 ppm).pdf

Manual de instrucciones del sensor de dióxido de carbono NBL-W-CO2 (5000 ppm).pdf
