Instrumentos para monitorear los niveles de visibilidad atmosférica

Los principales instrumentos utilizados para monitorizar los niveles de visibilidad atmosférica son los sensores y los visiómetros. El sensor , un dispositivo clave para medir la visibilidad atmosférica, evalúa la visibilidad midiendo el grado de dispersión y absorción de la luz en la atmósfera. Utiliza la trayectoria óptica entre el transmisor y el receptor para calcular el grado de atenuación de la luz por la atmósfera midiendo con precisión la diferencia de intensidad entre las señales luminosas transmitidas y recibidas, extrapolando así el nivel actual de visibilidad. Estos sensores tienen una amplia gama de aplicaciones en la observación meteorológica, la monitorización ambiental, la seguridad vial y otros campos.

En cuanto a su principio de funcionamiento, un sensor de visibilidad se basa principalmente en principios ópticos. Generalmente consta de un transmisor y un receptor. El transmisor emite un haz de luz de una longitud de onda específica, como luz infrarroja o láser, hacia la atmósfera. Al atravesar la atmósfera, estos rayos de luz interactúan con partículas de aerosol (p. ej., gotitas de niebla, polvo, etc.), lo que provoca que parte de la luz se disperse o absorba. Un receptor capta esta luz dispersa o absorbida y mide su intensidad. Al comparar la diferencia de intensidad entre la luz emitida y la recibida, el sensor de visibilidad puede calcular cuánta luz está siendo atenuada por la atmósfera y, por lo tanto, el nivel de visibilidad actual.

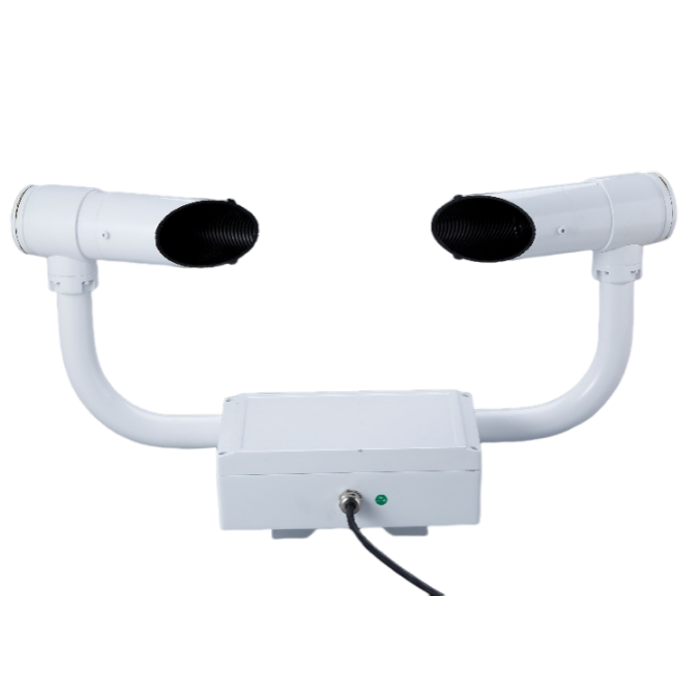

Vista frontal

El instrumento de visibilidad (sensor de visibilidad) requiere una fuente de alimentación de 12 V CC y un cable de comunicación RS485 de tres hilos. El instrumento envía los valores meteorológicos de visibilidad y la información de estado al ordenador central del centro de monitoreo mediante una interfaz de comunicación.

El instrumento de visibilidad proporciona varios conjuntos de comandos integrados para configurar los parámetros del sistema y controlar diversas funciones. Durante el montaje y el mantenimiento, se requiere una terminal de visualización para comprobar los parámetros del sistema y puede utilizarse para modificar sus valores.

El visilisímetro es un instrumento que mide la distancia visible en la atmósfera. Su método de medición se basa principalmente en la medición del coeficiente de extinción atmosférica, y posteriormente, mediante fórmulas empíricas, se obtiene la distancia observada a simple vista. Los resultados del visilisímetro reflejan la transparencia de la atmósfera y la calidad del aire, lo cual tiene importantes aplicaciones para la protección ambiental y la seguridad vial.

Los medidores de visibilidad se clasifican según diferentes principios de observación, como la transmisión y la dispersión frontal. Los medidores de visibilidad transmisiva utilizan el principio de atenuación directa de la luz que viaja a través de la atmósfera y calculan la visibilidad midiendo el coeficiente de extinción promedio de la columna de aire horizontal entre el transmisor y el receptor. Los medidores de visibilidad por dispersión frontal, por otro lado, miden la intensidad de dispersión frontal de una fuente de luz dedicada en un volumen determinado de atmósfera para obtener su coeficiente de dispersión, que posteriormente se utiliza para calcular el valor de visibilidad atmosférica según un modelo matemático relevante.

Los sensores de visibilidad ofrecen varias ventajas. En primer lugar, se caracterizan por la medición sin contacto, lo que significa que no necesitan estar en contacto directo con el objeto a medir y, por lo tanto, no causan contaminación ni daños. En segundo lugar, los sensores de visibilidad suelen ofrecer una alta precisión de medición, especialmente en condiciones de poca luz. Además, son robustos, estables y fiables, y consumen relativamente poca energía. Asimismo, muchos sensores de visibilidad están equipados con módulos de control automático de la calefacción, lo que les permite funcionar en entornos extremos, como el frío.

Parámetros técnicos de los sensores de visibilidad

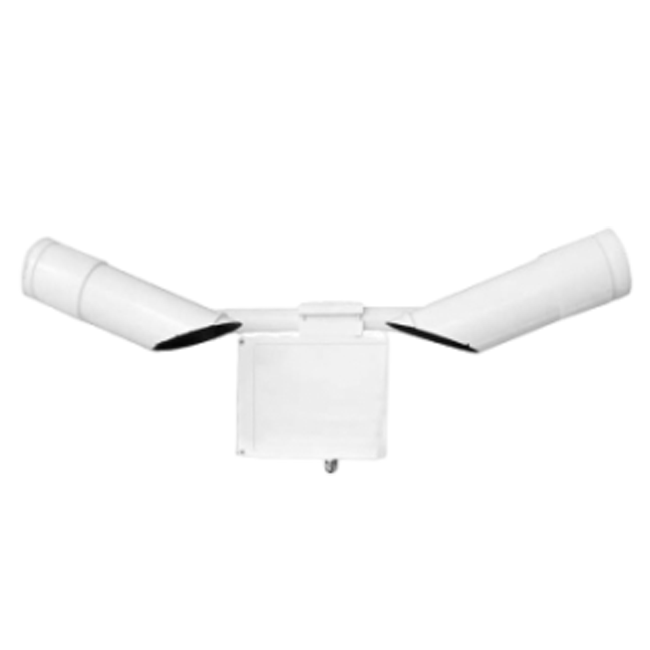

Vista trasera

En cuanto a sus aplicaciones, los sensores de visibilidad desempeñan un papel importante en numerosos campos. En la observación meteorológica, se utilizan para la monitorización en tiempo real de la visibilidad atmosférica, lo que ayuda al departamento meteorológico a predecir y alertar con antelación sobre niebla, calima y otros fenómenos meteorológicos. En la monitorización ambiental, los sensores de visibilidad se utilizan para evaluar aspectos como la calidad del aire, los niveles de contaminación y el consumo energético. Además, en la seguridad vial, los sensores de visibilidad pueden instalarse en carreteras, aeropuertos, puertos marítimos, etc., para monitorizar las condiciones de visibilidad en tiempo real, proporcionando a los conductores y operadores de tráfico información crucial para mejorar la seguridad vial.

En general, los sensores de visibilidad son dispositivos potentes y estables. Se caracterizan por su precisión, estabilidad y tiempo real, y permiten monitorizar continuamente la visibilidad atmosférica para proporcionar datos que faciliten la toma de decisiones en áreas relacionadas. En la observación meteorológica, pueden proporcionar datos precisos de visibilidad que ayudan a los departamentos meteorológicos a predecir condiciones meteorológicas como la neblina, la lluvia y la nieve, y a proporcionar alertas oportunas al público. En la monitorización ambiental, pueden monitorizar la concentración y distribución de contaminantes, lo que proporciona al departamento de protección ambiental una base para la gobernanza. En el ámbito de la seguridad vial, pueden monitorizar la visibilidad de la carretera en tiempo real, ofreciendo a los conductores una referencia para una conducción segura.

Ficha técnica de los sensores de visibilidad

Manual de instrucciones del sensor de visibilidad NBL-W-VS.pdf
