Sensores de visibilidad de túneles

Descripción general del producto del sensor de visibilidad de túneles

El sensor de visibilidad de túneles es una nueva generación de equipos de monitoreo de visibilidad meteorológica basados en el principio de dispersión frontal de aerosoles, ideal para estaciones meteorológicas , estaciones meteorológicas remotas automáticas, aeropuertos, carreteras, aerovías, grandes buques y otros servicios de transporte. Proporciona mediciones precisas de la visibilidad meteorológica para ayudarle a afrontar los retos de un entorno complejo y cambiante.

 Principio de funcionamiento del sensor de visibilidad del túnel

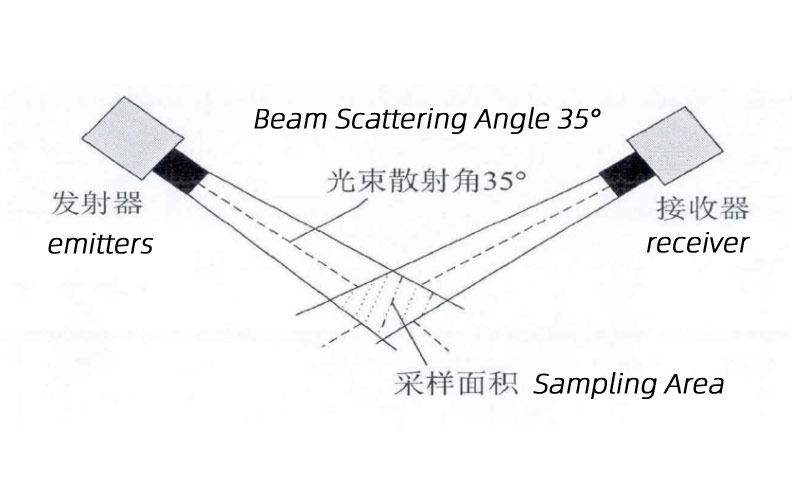

- Tecnología de dispersión frontal: obtiene con precisión la intensidad de la luz dispersa de las partículas suspendidas en el área de muestreo midiendo la luz dispersa frontal de menos de 90 grados.

- Diseño cruzado: las trayectorias ópticas del transmisor y del receptor se cruzan para formar un área de muestreo precisa, logrando una medición de alta precisión.

Parámetros técnicos del sensor de visibilidad  del túnel

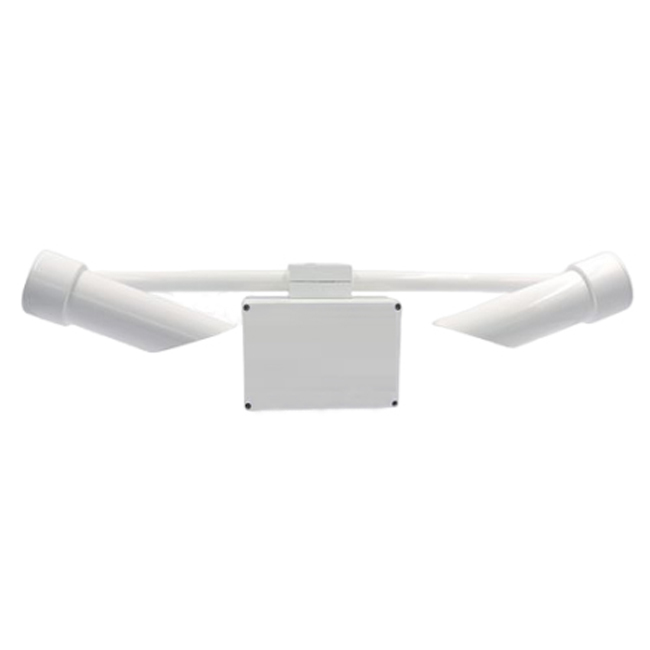

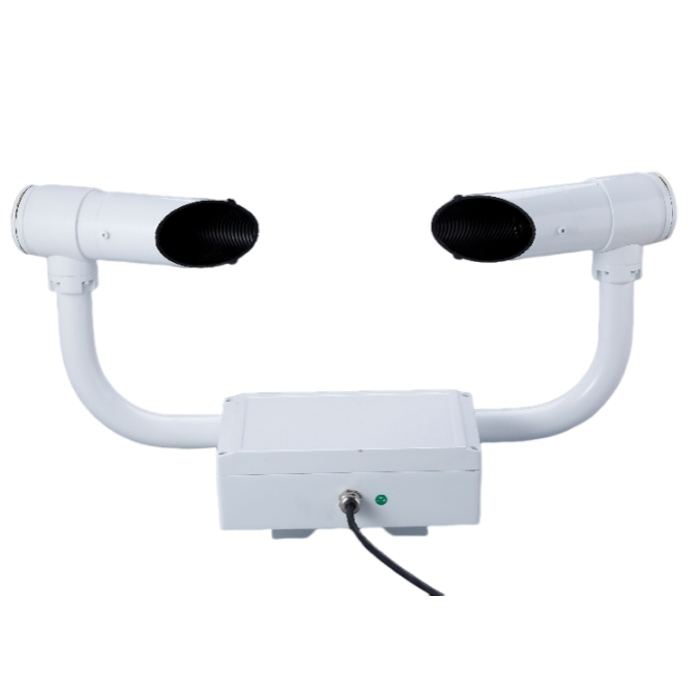

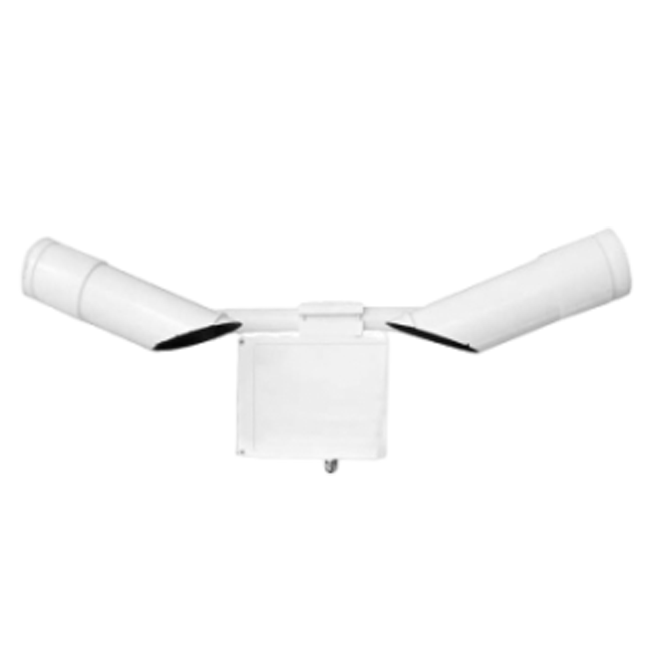

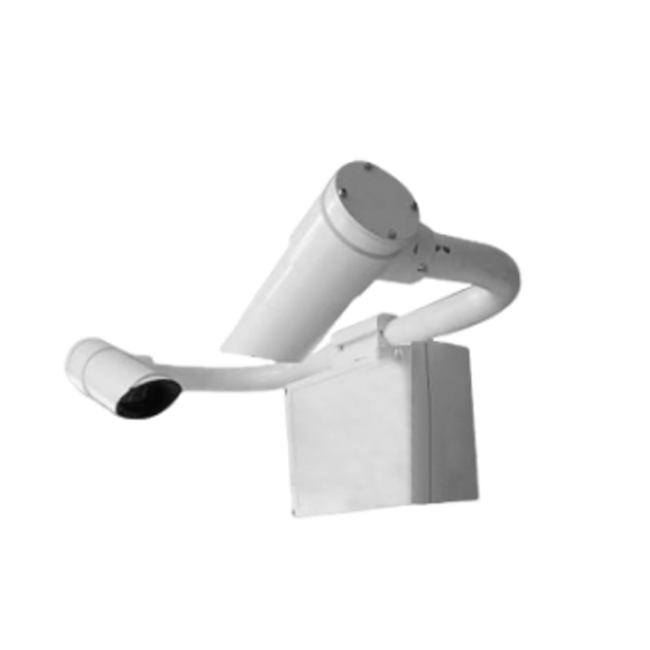

Composición de la estructura del sensor de visibilidad  del túnel

- Transmisor: Tubo láser incorporado, transmite señales láser hacia afuera en un ángulo fijo.

- Receptor: Dispositivo receptor fotosensible incorporado, utilizado para recibir señales dispersas.

- Unidad de control por microprocesador: muestrea y calcula el valor de visibilidad actual y lo transmite al terminal de adquisición de datos a través de la interfaz RS-485.

Características del producto sensor de visibilidad  de túneles

- Diseño de estructura integrada: compacto y pequeño, fácil de instalar y transportar.

- Estructura de receptor de doble dispersión: reduce eficazmente la interferencia de luz solar y parásita.

- Tratamiento de recubrimiento especial: antipolvo, antimoho, reduce la posibilidad de contaminación ambiental.

- Materiales de alta calidad: aluminio rígido y acero inoxidable 316, tratamiento de pasivación anodizado, resistencia a la corrosión.

- Diseño de bajo consumo de energía: menos de 1 W, se adapta a una variedad de modos de suministro de energía.

- Estabilidad de funcionamiento a largo plazo: circuito de vigilancia incorporado, trabajo estable y confiable.

 Fiabilidad y mantenimiento del sensor de visibilidad del túnel

- Tiempo medio entre fallos (MTBF): más de 18.000 horas

- Lente óptica limpia: 3 meses, o dependiendo del uso del entorno.

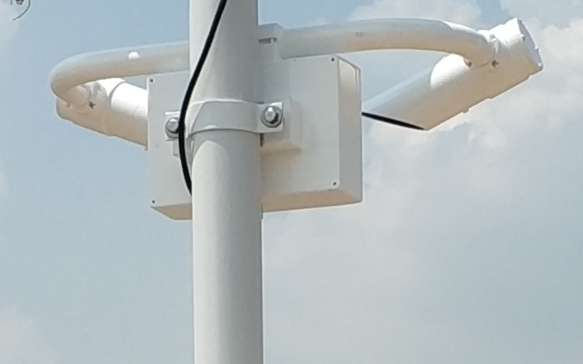

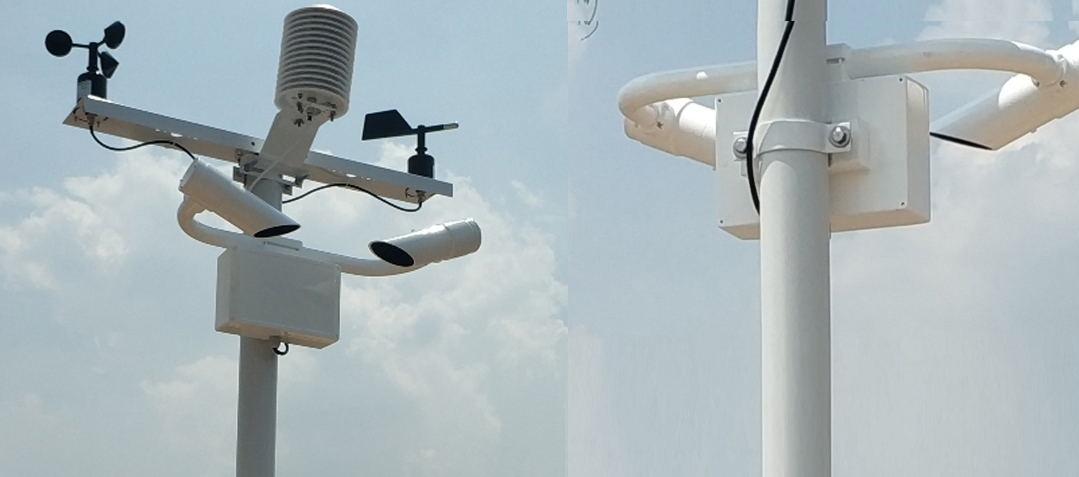

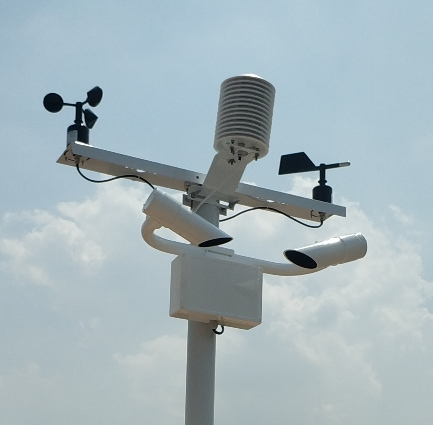

 Instalación del sensor de visibilidad del túnel Nota

1. Ubicación de la instalación: se deben seleccionar puntos de monitoreo representativos para evitar sombras e interferencias.

2. Acceso a la fuente de alimentación: asegúrese de que el voltaje de la fuente de alimentación sea estable y cumpla con el requisito de CC 12 V.

3. Interfaz de comunicación: Conecte correctamente el cable de comunicación RS485 y siga el protocolo MODBUS estándar.

4. Mantenimiento ambiental: Limpie la lente óptica periódicamente para evitar la acumulación de polvo y suciedad.

5. Inspección regular: verifique el estado de funcionamiento del sensor y la precisión de la medición para garantizar la precisión de los datos.

 Realización del valor del sensor de visibilidad del túnel

El sensor de visibilidad del túnel le proporciona los siguientes valores:

- Garantizar la seguridad del tráfico: monitorización en tiempo real de la visibilidad del túnel, proporcionando una base para la toma de decisiones por parte del departamento de transporte.

- Mejorar la eficiencia del trabajo: adquisición y transmisión automática de datos, reducir la carga de trabajo.

- Fuerte adaptabilidad: aplicable a una variedad de entornos hostiles, estable y confiable.

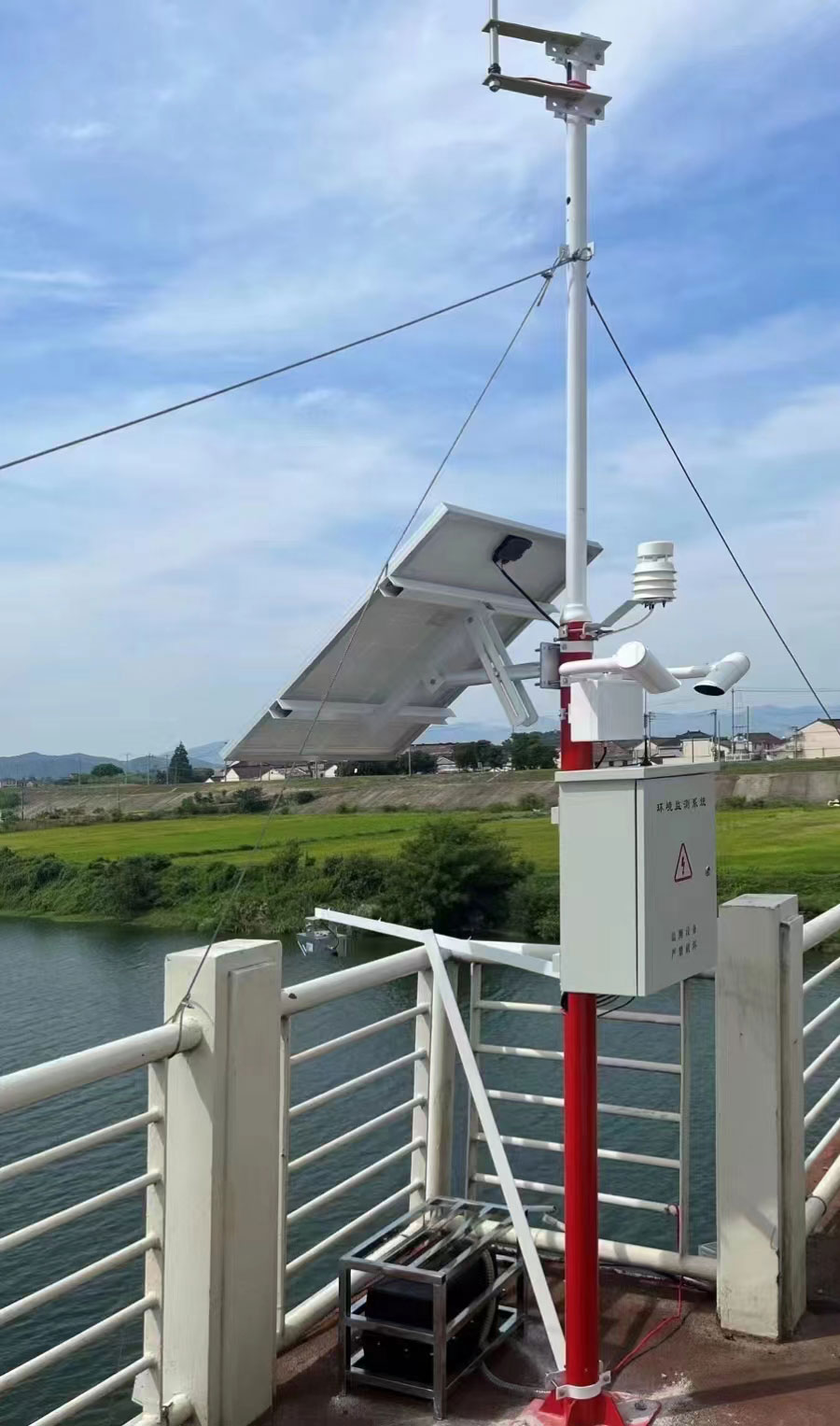

 Escenarios de aplicación del sensor de visibilidad

Un sensor de visibilidad es un dispositivo que mide la visibilidad atmosférica mediante la medición de las características de dispersión y absorción de la luz para determinar la concentración de partículas atmosféricas y la visibilidad. Sus aplicaciones son muy diversas y abarcan diversos campos, como la meteorología, el transporte y la monitorización ambiental. A continuación, se describen aplicaciones específicas:

1. Observación meteorológica

   - Monitoreo en tiempo real de la visibilidad atmosférica: el sensor de visibilidad es uno de los equipos importantes en la estación de observación meteorológica, que puede monitorear la visibilidad atmosférica en tiempo real y proporcionar datos precisos para el pronóstico del tiempo.

   - Evaluación de fenómenos meteorológicos: al medir la luz dispersa y la precipitación del objetivo, el sensor de visibilidad puede evaluar los fenómenos meteorológicos actuales, como niebla, neblina, lluvia, nieve, etc., proporcionando una base importante para el pronóstico del tiempo.

2. Seguridad en el transporte

   Detección de la visibilidad del transporte: Los sensores de visibilidad permiten detectar la visibilidad de carreteras, ferrocarriles, vías fluviales y otros medios de transporte para garantizar la seguridad vial. En condiciones de niebla, neblina y otras condiciones meteorológicas de baja visibilidad, los sensores de visibilidad proporcionan datos de visibilidad en tiempo real, lo que constituye una referencia importante para la gestión y la planificación del tráfico.

   - Monitoreo de la visibilidad de las instalaciones de transporte: los sensores de visibilidad también se pueden utilizar para monitorear la visibilidad de las instalaciones de transporte, como puentes y túneles, para garantizar el funcionamiento normal y el uso seguro de estas instalaciones en condiciones climáticas adversas.

3. Seguridad del vuelo

   Detección de la visibilidad de las pistas de aeropuerto: Los sensores de visibilidad son uno de los dispositivos más importantes para la seguridad aérea. Permiten detectar el alcance de visibilidad de las pistas de aeropuerto para garantizar la seguridad de las aeronaves durante el despegue y el aterrizaje. En condiciones meteorológicas de baja visibilidad, el sensor de visibilidad proporciona datos de visibilidad de la pista en tiempo real, lo que constituye una referencia importante para los pilotos.

4. Monitoreo ambiental

   - Detección de la calidad del aire: los sensores de visibilidad también se pueden utilizar en el campo meteorológico para detectar la concentración de contaminantes atmosféricos, como PM2.5, ozono, etc., para ayudar a las personas a comprender la situación de la calidad del aire y proporcionar soporte de datos para la protección y gobernanza del medio ambiente.

5. Otros escenarios de aplicación

   - Red de detección de niebla: los sensores de visibilidad juegan un papel importante en la red de detección de niebla, que puede monitorear la situación de la niebla en tiempo real y proporcionar información de alerta temprana para los departamentos relevantes.

   - Plataformas de perforación offshore: En plataformas de perforación offshore y otros entornos, los sensores de visibilidad pueden monitorear los cambios climáticos en tiempo real para garantizar la seguridad operativa.

   - Seguridad fronteriza: los sensores de visibilidad también se pueden utilizar para el monitoreo de la seguridad fronteriza, a través del monitoreo en tiempo real de la visibilidad, para brindar un apoyo importante al patrullaje y monitoreo de fronteras.

En resumen, los sensores de visibilidad tienen una amplia gama de aplicaciones en observación meteorológica, seguridad del transporte, seguridad aérea, monitoreo ambiental y muchos otros campos. Con el continuo progreso tecnológico y la expansión de aplicaciones, el rendimiento de los sensores de visibilidad seguirá mejorando, brindando mayor comodidad y protección a la producción y la vida de las personas. ¡Elija sensores de visibilidad para túneles para su seguridad vial! Si tiene alguna pregunta, no dude en contactarnos; estaremos encantados de atenderle.

Ficha técnica de los sensores de visibilidad

Manual de instrucciones del sensor de visibilidad NBL-W-VS.pdf
