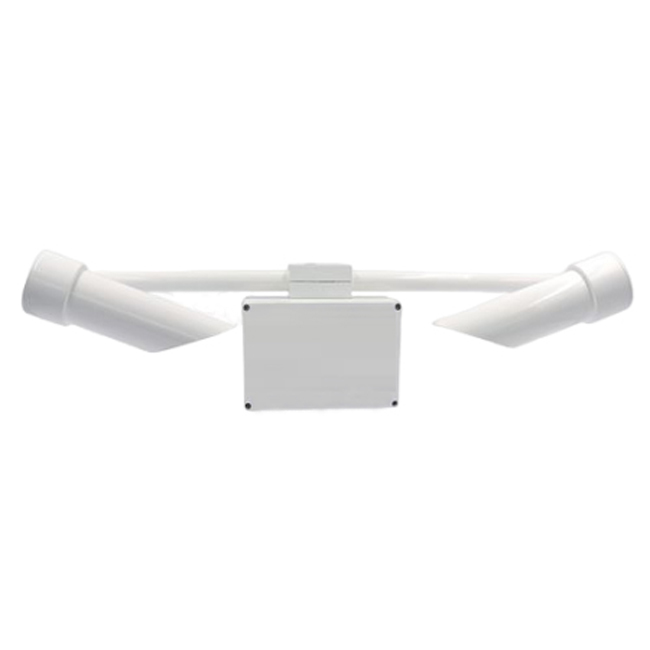

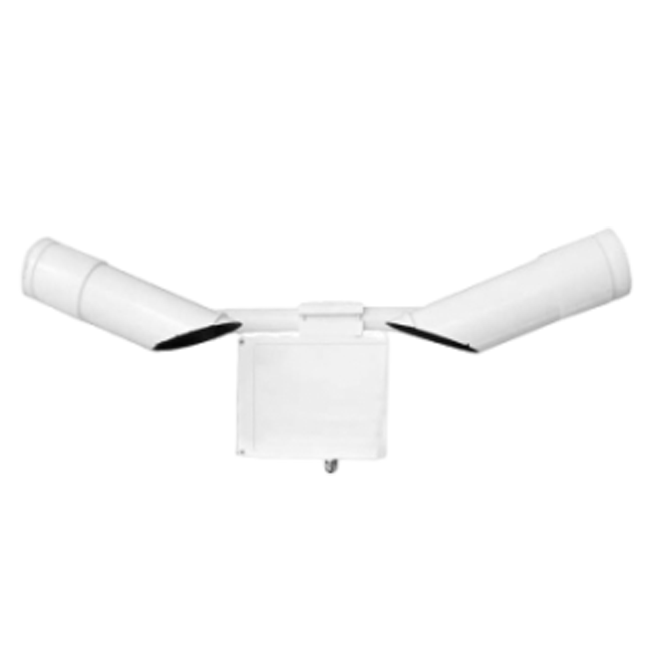

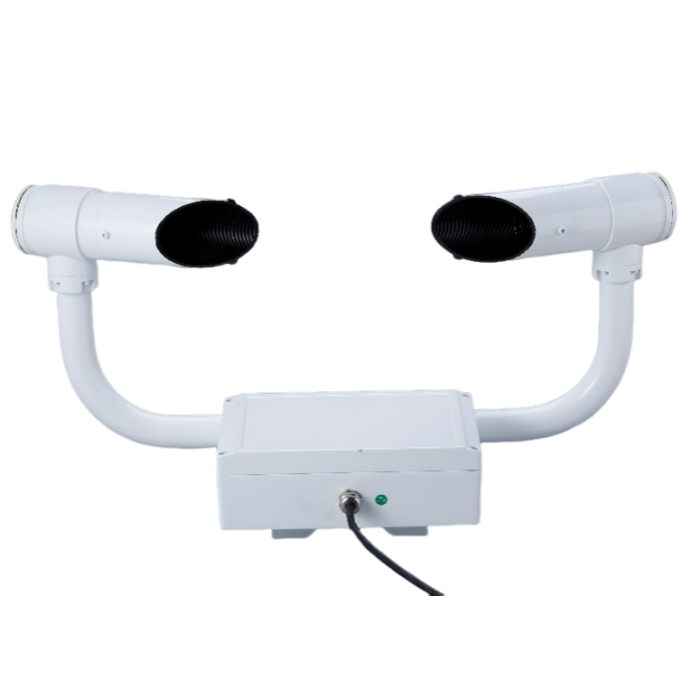

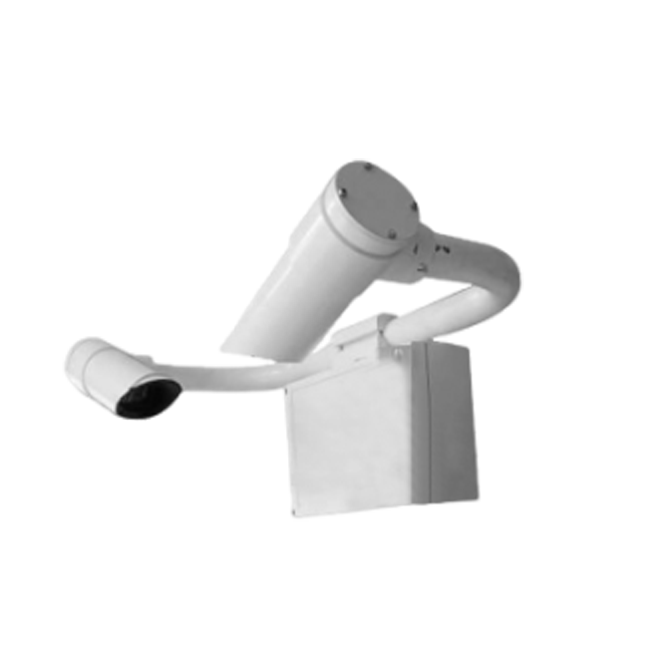

Sensor de visibilidad y tiempo presente

Descripción general del producto del sensor de visibilidad y clima actual

El Sensor de Visibilidad y Tiempo Presente es una nueva generación de equipos de monitoreo de visibilidad meteorológica basados en el principio avanzado de dispersión frontal de aerosoles. Como una innovadora actualización del instrumento de visibilidad transmisiva tradicional, se utiliza ampliamente en estaciones meteorológicas, estaciones meteorológicas remotas automáticas, aeropuertos, carreteras, aerovías, grandes buques y otras áreas de transporte clave, proporcionando datos de visibilidad de alta precisión y confiabilidad para todo tipo de entornos.

El Sensor de Visibilidad y Tiempo Presente es una nueva generación de equipos de monitoreo de visibilidad meteorológica basados en el principio de dispersión frontal de aerosoles. Es ideal para estaciones meteorológicas, estaciones meteorológicas automáticas remotas, aeropuertos, autopistas, aerovías, grandes buques y otros sectores del transporte, proporcionando datos precisos de visibilidad meteorológica.

Especificaciones técnicas del sensor de visibilidad y clima actual

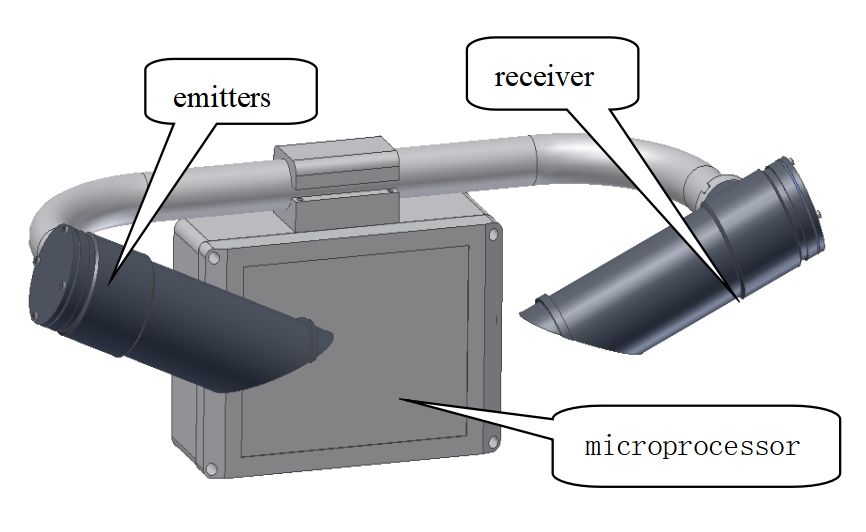

Componentes del sistema de sensores de visibilidad y clima actual

Transmisor: Tubo láser incorporado, transmite señales láser hacia afuera en un ángulo fijo.

Receptor: Dispositivo receptor fotosensible incorporado, que recibe señales dispersas para garantizar datos precisos.

Unidad de control por microprocesador: El microprocesador incorporado muestrea y calcula el valor de visibilidad actual y transmite los datos en tiempo real a través de la interfaz RS-485.

Ventajas del producto del sensor de visibilidad y clima actual

Fuerte antiinterferencia: diseño único de estructura de receptor de doble dispersión, que reduce eficazmente la interferencia de luz solar y parásita.

Alto nivel de protección: Aluminio rígido de alta calidad y acero inoxidable 316, tratamiento de pasivación de superficie anodizada, protección de pintura múltiple, para garantizar un funcionamiento estable a largo plazo.

Diseño de protección contra rayos: la interfaz de comunicación y la interfaz de energía están equipadas con un diseño de protección contra rayos para proteger el equipo contra daños causados por rayos.

Inteligente y estable: el circuito de vigilancia incorporado garantiza un funcionamiento estable y confiable a largo plazo; el chip de interfaz de comunicación tiene protección antiestática de 15 KV para garantizar un funcionamiento seguro.

Diseño integrado: El transmisor de luz, el receptor de luz de alta sensibilidad y el controlador de microprocesador inteligente están integrados en una sola unidad, adoptando tecnología de luz pulsada infrarroja para capturar con precisión la información de dispersión frontal de las partículas de aerosol en la atmósfera.

Medición precisa: la intensidad de la luz dispersa se convierte en rango óptico de visión meteorológica (MOR) mediante algoritmos de microprocesador avanzados, que cubren una amplia gama de condiciones meteorológicas de cerca a lejos.

Comunicación conveniente: admite fuente de alimentación DC12V y fácil transmisión de datos al centro de monitoreo a través de la interfaz de comunicación RS485, lo que garantiza monitoreo y análisis en tiempo real.

Características principales del sensor de visibilidad y clima actual

Medición de alta precisión: la tecnología de luz pulsada infrarroja, combinada con algoritmos especiales de modelado matemático, calcula con precisión el rango de visión óptico meteorológico (MOR), lo que garantiza que la precisión de la medición alcance el 2 % a ≤2 km y ±10 % a 2 km-10 km.

Amplia adaptabilidad: rango de temperatura de funcionamiento de -40 ℃ a 80 ℃, humedad 0-95% RH, con nivel de protección IP65, se adapta a una variedad de entornos hostiles, incluidas las áreas costeras.

Diseño de bajo consumo de energía: el consumo de energía promedio es de solo 0,8 W, admite fuente de alimentación de batería o panel solar, fácil de usar en áreas remotas o sitios desatendidos, adecuado para fuente de alimentación de batería o panel solar.

Mantenimiento conveniente: La lente óptica está recubierta especialmente para reducir la acumulación de polvo, ciclo de limpieza de hasta 3 meses, lo que reduce los costos de mantenimiento.

Comunicación inteligente: admite la interfaz de comunicación RS485, utilizando el protocolo MODBUS estándar, tasa de baudios 9600, para garantizar una transmisión de datos estable y confiable.

Estable y confiable: circuito de vigilancia incorporado, funcionamiento estable a largo plazo, MTBF superior a 18 000 horas.

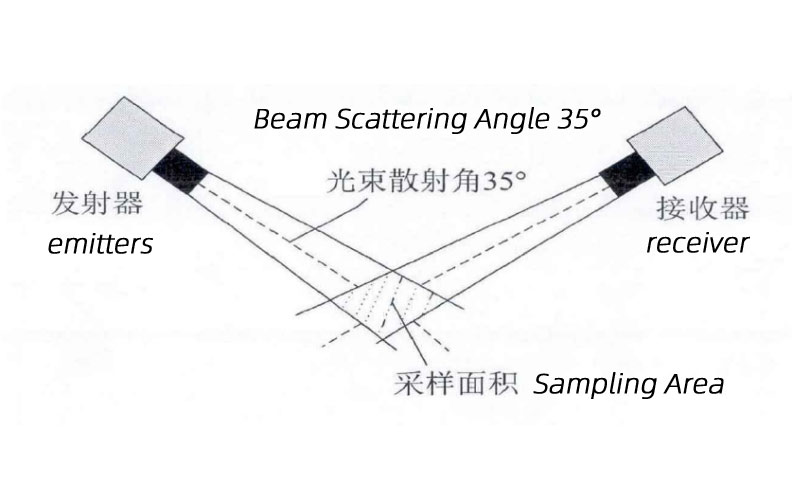

Principio de dispersión frontal: utilizando una medición de luz dispersa hacia adelante de menos de 90 grados, centrándose en el efecto de dispersión cerca del ángulo de dispersión frontal central, reflejando con precisión las condiciones atmosféricas locales.

Área de muestreo precisa: la intersección de las trayectorias ópticas de transmisión y recepción define un área de muestreo precisa, lo que garantiza la precisión y relevancia de los datos.

Fuerte adaptabilidad: para niebla, humo, neblina, tormentas de polvo y precipitaciones, proporciona una evaluación de visibilidad de alta precisión dentro de los 100 km y se tienen en cuenta los efectos de dispersión molecular en largas distancias para garantizar la validez científica de los datos.

Escenarios de aplicación de sensores de visibilidad y clima actual

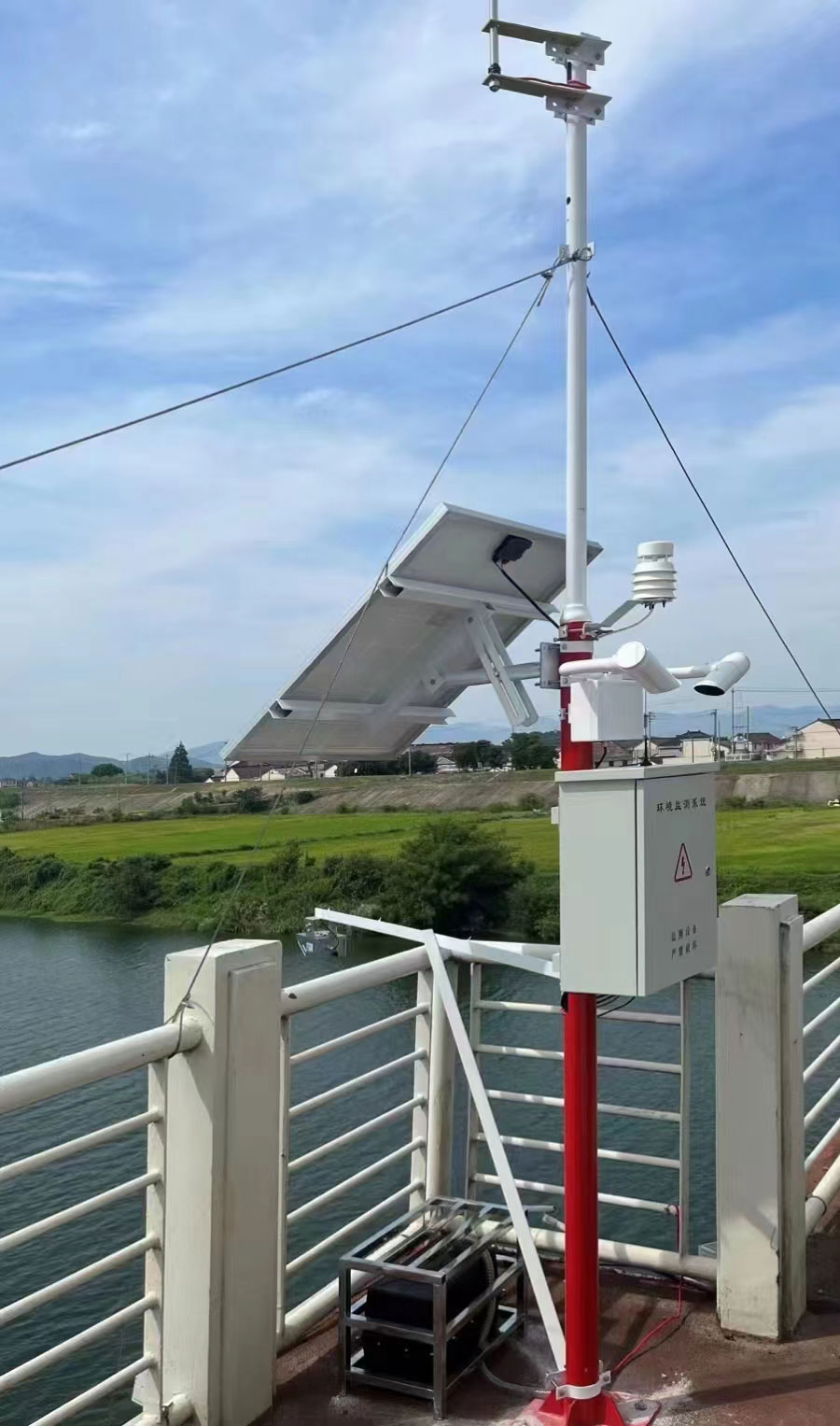

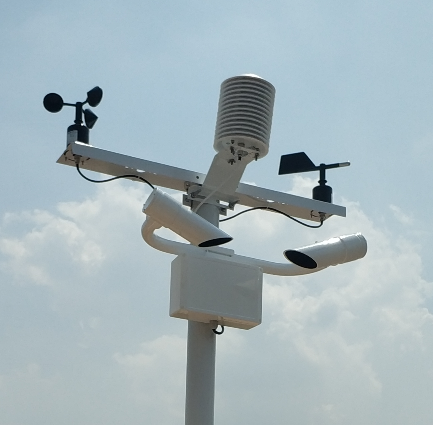

Monitoreo meteorológico: estaciones meteorológicas, estaciones meteorológicas automáticas remotas, que proporcionan datos de visibilidad meteorológica en tiempo real.

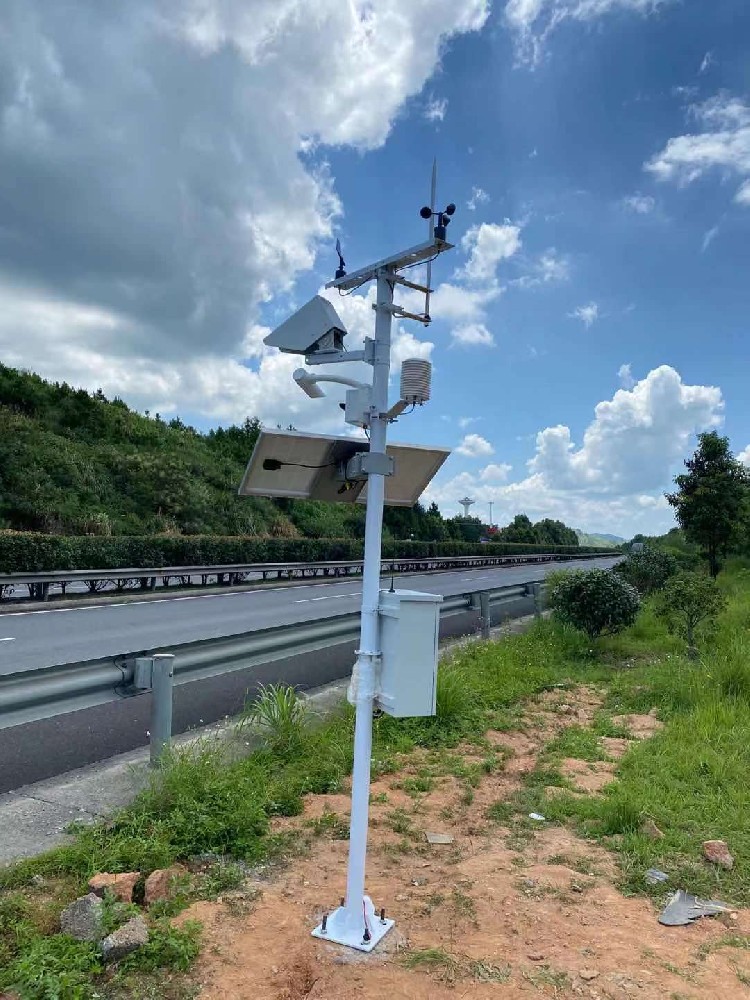

Transporte: aeropuertos, autopistas, vías aéreas, grandes barcos, para garantizar la seguridad y fluidez del tráfico.

Monitoreo ambiental: diversas estaciones de monitoreo ambiental, monitoreo de la calidad del aire y cambios de visibilidad.

Cómo utilizar el sensor de visibilidad y tiempo presente y precauciones:

¿Cómo utilizar el sensor de visibilidad y tiempo presente?

1. Instalación y conexión

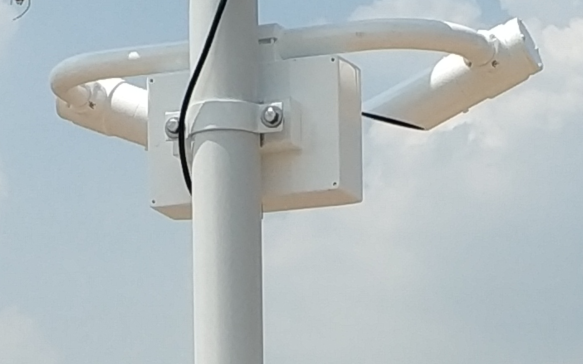

Ubicación de instalación: Elija una ubicación abierta, sin obstrucciones y que represente las condiciones meteorológicas promedio de la zona de monitoreo. Evite la instalación cerca de fuentes de contaminación para reducir errores.

Conexión de la fuente de alimentación: utilice una fuente de alimentación DC12 V para el sensor para garantizar un suministro de energía estable y confiable.

Conexión de comunicación: Utilice un cable de comunicación RS485 de tres hilos para conectar el sensor a la computadora superior del centro de monitoreo. Configure los parámetros de comunicación, como la velocidad en baudios, según el protocolo MODBUS estándar.

2. Configuración del sistema

Comandos integrados: Mediante la terminal de visualización o el software del ordenador central, utilice múltiples conjuntos de comandos integrados para configurar los parámetros del sistema y controlar sus funciones. Esto incluye la configuración del rango de medición, la frecuencia de muestreo de datos, el protocolo de comunicación, etc.

Configuración del software: configure los parámetros de recepción y procesamiento de datos correspondientes en el software de la computadora superior del centro de monitoreo para garantizar que los datos enviados por los sensores puedan recibirse en tiempo real y analizarse con precisión.

3. Monitoreo y registro de datos

Visualización en tiempo real: el software de la computadora superior muestra los valores de visibilidad meteorológica y la información del estado en tiempo real, lo que es conveniente para que el personal de monitoreo comprenda las condiciones climáticas a tiempo.

Registro de datos: configure la función de registro de datos para guardar los datos de monitoreo en la base de datos de manera regular o en tiempo real para su posterior análisis y procesamiento.

Precauciones

1. Adaptabilidad ambiental

Temperatura y humedad: asegúrese de que el sensor funcione dentro de la temperatura especificada (-40 ℃ a 80 ℃) y humedad (0-95 % HR) para evitar la influencia del entorno extremo en el rendimiento del sensor.

Protección: El sensor tiene protección IP65, pero aún así es necesario prestar atención al agua y la humedad, evitar la inmersión prolongada en agua o la exposición a un entorno corrosivo fuerte.

2. Mantenimiento y limpieza

Limpieza regular: Según el entorno y la frecuencia de uso, limpie regularmente la lente óptica para evitar que el polvo, la niebla salina, el aceite y otros contaminantes afecten la precisión de la medición. Generalmente, se recomienda limpiarla cada tres meses o ajustar el ciclo de limpieza según las necesidades.

Comprobación de la calibración: Calibre el sensor periódicamente para garantizar la precisión y fiabilidad de los datos de medición. Para obtener información sobre el método y el periodo de calibración específicos, consulte el manual del producto o consulte al fabricante.

3. Seguridad eléctrica

Medidas de protección contra rayos: el sensor tiene un diseño de protección contra rayos, pero en áreas propensas a rayos aún es necesario prestar atención a la protección contra rayos para evitar daños al equipo causados por la caída de rayos.

Antiestático: preste atención a la antiestática durante el cableado y el funcionamiento para evitar daños por electricidad estática en el circuito.

4. Otras precauciones

Evite interferencias: durante la instalación y el uso, evite que el sensor se vea afectado por campos electromagnéticos fuertes, señales de alta frecuencia y otras fuentes de interferencia.

Copia de seguridad de datos: Realice copias de seguridad de los datos de monitoreo periódicamente para evitar la pérdida o daño de los mismos.

Operación profesional: Se recomienda que los trabajos de instalación, configuración y mantenimiento sean realizados por profesionales para garantizar el funcionamiento normal del sensor y la precisión de los datos de medición.

Gracias a la introducción anterior, comprenderá mejor el uso del sensor de visibilidad y tiempo presente, así como las precauciones que debe tomar. Durante su uso, asegúrese de seguir las instrucciones del producto y las especificaciones correspondientes para garantizar un funcionamiento seguro, estable y fiable del sensor.

Consejos de compra:

El sensor de visibilidad y tiempo presente es ideal para la monitorización de la visibilidad meteorológica. Su alta precisión, estabilidad y adaptabilidad ambiental le brindarán gran comodidad en su trabajo. Contáctenos hoy mismo para una solución personalizada.
