Monitoreo BOD y COD: diferencia, biodegradabilidad y selección de sensores

BOD y COD describen la presión de contaminación orgánica, pero no responden a la misma pregunta operativa. COD es más rápido y químico; BOD es biológico y está vinculado a la biodegradabilidad.

En las especificaciones del proyecto, este tema a menudo se describe a través de términos como monitoreo BOD y COD, diferencia BOD COD, sensor de agua en línea COD, relación de biodegradabilidad BOD5 COD ​​y contextos de aplicación que incluyen plantas de tratamiento de aguas residuales, monitoreo de efluentes industriales y evaluación de tratamientos biológicos.

Antecedentes del proyecto y demanda de aplicaciones industriales

BOD representa el oxígeno consumido por los microorganismos durante la degradación biológica, comúnmente evaluado como DBO5. COD representa el equivalente de oxígeno consumido por la oxidación química de sustancias orgánicas y reductoras. En ingeniería de aguas residuales, ambos valores ayudan a juzgar la carga contaminante y la estrategia de tratamiento.

Para los equipos de adquisiciones, la pregunta útil no es sólo qué parámetro se puede medir, sino también dónde debe ubicarse el sensor, cómo ingresa la señal al sistema de control, cómo se verifican los datos y qué decisión tomará la planta a partir de la tendencia.

Posición del producto en el sistema

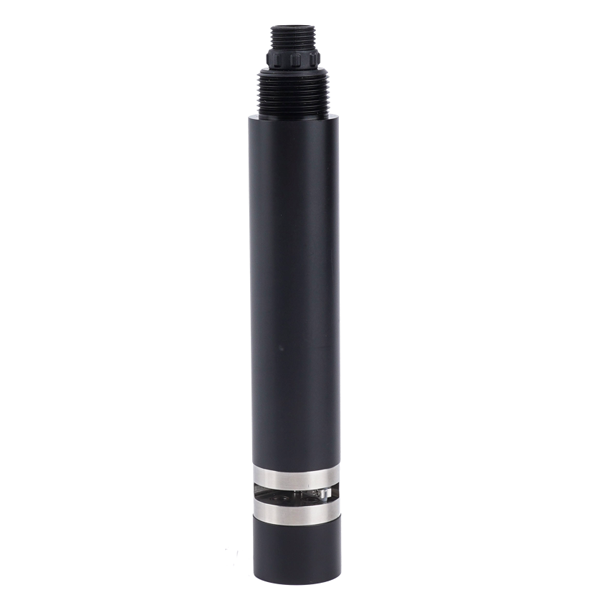

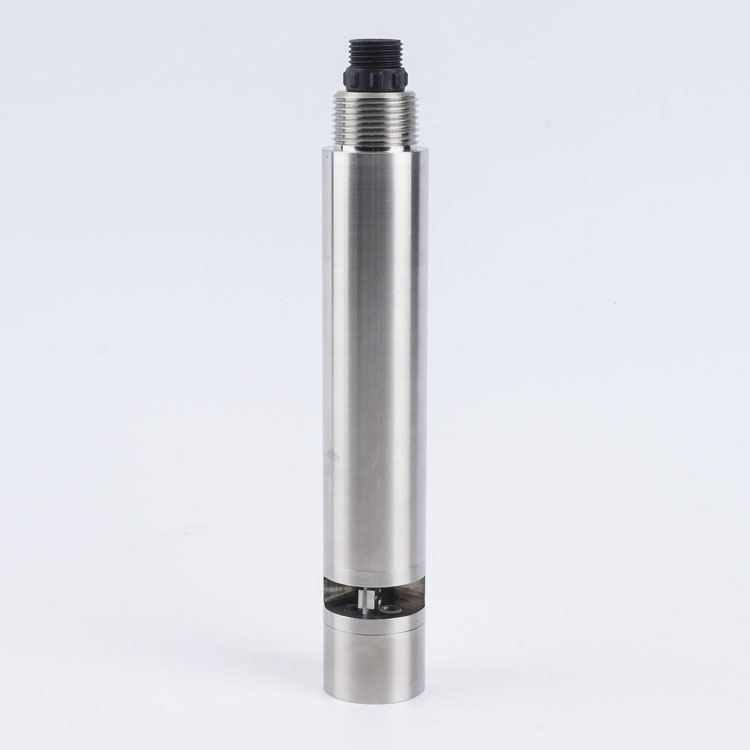

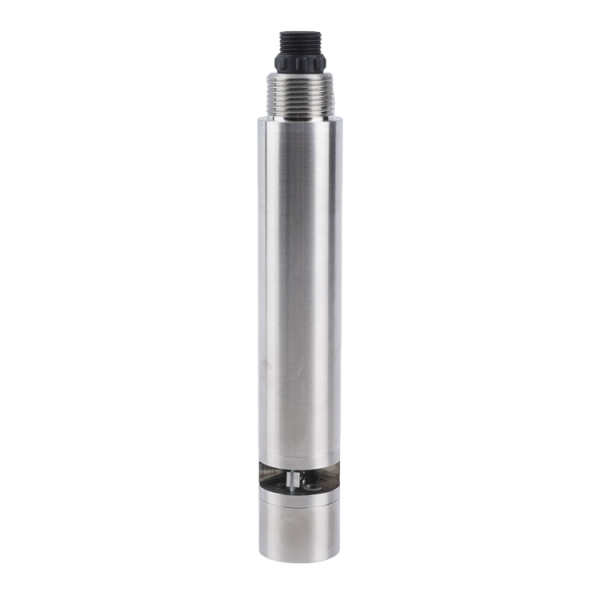

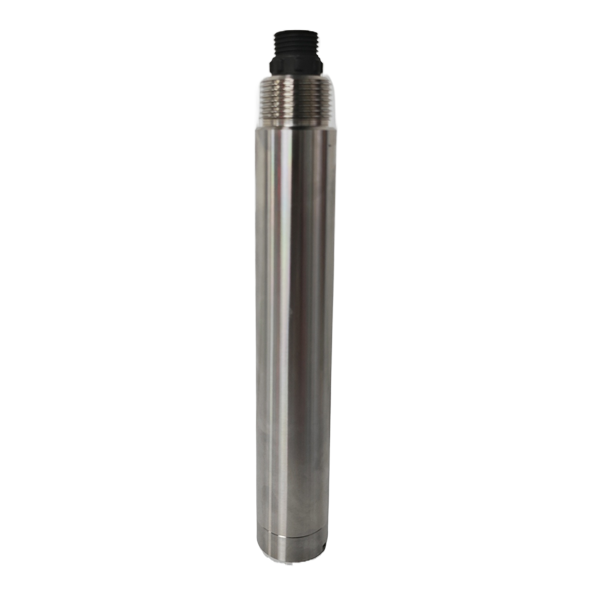

Los productos de monitoreo relacionados con NiuBoL COD y BOD se pueden usar en plantas de tratamiento de aguas residuales, puntos de descarga industriales y estaciones ambientales donde se deben registrar tendencias de carga orgánica.

El sensor de campo es la primera capa de la arquitectura de monitoreo. El gabinete o puerta de enlace maneja la energía, el aislamiento y la comunicación, mientras que SCADA o el software en la nube convierte los valores en alarmas, informes y tareas de mantenimiento.

Compatibilidad de comunicación y protocolo

Para proyectos B2B de calidad del agua, la compatibilidad de comunicación es parte del valor del equipo. RS485 y Modbus RTU permiten que los sensores de campo se conecten con PLC, DCS, RTU, servidores SCADA, unidades de adquisición de datos y puertas de enlace IoT. Esto mantiene la capa de medición lo suficientemente abierta para los integradores y evita encerrar al comprador en un instrumento de solo visualización.

Los indicadores en línea relacionados con COD, BOD y las sondas de soporte se pueden conectar a sistemas de adquisición de datos a través de RS485 Modbus RTU cuando sea compatible, lo que permite revisar las tendencias con pH, DO, nitrógeno amoniacal y flujo.

Flujo de datos de carga orgánica en sistemas de aguas residuales

Para el monitoreo BOD y COD, la ruta de datos debe diseñarse antes de ensamblar el gabinete. El integrador debe decidir qué valores se muestran localmente, qué valores se utilizan para las alarmas, qué valores se cargan en SCADA o software en la nube y qué valores necesitan registros de comparación de laboratorio.

Una arquitectura práctica separa la capa de campo, la capa de gabinete y la capa de plataforma. El sensor produce el valor medido, el gabinete maneja el suministro de energía y la protección de las comunicaciones, y la plataforma almacena tendencias, alarmas e informes. Esta separación es útil para los distribuidores porque facilita la resolución de problemas: un problema de contaminación del campo, un problema de cableado del gabinete y un problema de mapeo de la plataforma se pueden verificar uno por uno en lugar de tratarlos como una falla vaga del instrumento.

Parámetros técnicos

La tabla resume los puntos de datos a nivel de adquisición para los sistemas de monitoreo y evaluación de biodegradabilidad BOD / COD.

Uso de COD, BOD y relación B/C para decisiones de tratamiento

La relación BOD/COD se utiliza a menudo como un indicador práctico de biodegradabilidad. Cuando DBO5/COD es superior a 0,3, el tratamiento biológico suele considerarse más factible; valores más bajos sugieren una biodegradación difícil o la necesidad de un tratamiento previo.

Una instalación de sensor útil produce una tendencia que se puede comparar con el flujo, la dosificación de productos químicos, el estado de la bomba, la etapa de tratamiento y la verificación de laboratorio. Es por eso que el proyecto debe definir el retraso de la alarma, la escala del registro, la conversión de unidades, el intervalo de almacenamiento de datos y el método de verificación manual durante el diseño, no después de la puesta en servicio.

Riesgos cuando COD y BOD se tratan como el mismo valor

El principal riesgo en un proyecto de monitoreo BOD y COD no suele ser una línea de especificación aislada. Es la combinación de representatividad de la muestra, incrustaciones, interferencia química, enrutamiento de cables, estabilidad de energía, mapeo de plataformas y disciplina de mantenimiento del operador. Por lo tanto, una buena revisión de adquisiciones verifica toda la cadena de medición, desde los materiales húmedos y los accesorios de instalación hasta los registros Modbus, las etiquetas del gabinete y la disponibilidad de repuestos.

El enfoque más seguro del proyecto es revisar juntos el punto de medición, la ruta de comunicación y la ruta de mantenimiento. Si el punto de muestra es incorrecto, una señal Modbus perfecta aún transmite información de proceso deficiente. Si la ruta del cable es ruidosa, una buena sonda puede parecer inestable. Si el sensor no se puede retirar para realizarle servicio, el propietario puede dejar de darle mantenimiento después del primer mes. Tratar estos riesgos durante el diseño suele ser menos costoso que corregirlos después de la instalación.

Escenarios de aplicación

Planta Municipal de Aguas Residuales

Desafío del entorno del sitio:La carga orgánica afecta a la aireación y al tratamiento biológico.

Esquema de integración del sistema:Supervise la tendencia COD y compare la relación BOD / COD con los datos del proceso.

Valor para el usuario entregado:Los operadores pueden ajustar la operación de aireación y lodos.

Efluentes industriales

Desafío del entorno del sitio:Algunas aguas residuales contienen sustancias orgánicas poco biodegradables.

Esquema de integración del sistema:Utilice COD con BOD o análisis de biodegradabilidad antes del diseño del tratamiento biológico.

Valor para el usuario entregado:Los ingenieros seleccionan el pretratamiento de forma más racional.

Aguas residuales farmacéuticas o químicas

Desafío del entorno del sitio:Los compuestos tóxicos o refractarios pueden reducir la tratabilidad biológica.

Esquema de integración del sistema:Realice un seguimiento de COD y utilice la relación BOD/COD durante la evaluación del proceso.

Valor para el usuario entregado:El proyecto evita depender de la biología cuando se necesita un tratamiento previo.

Estación de Descarga Final

Desafío del entorno del sitio:La carga orgánica debe registrarse después del tratamiento.

Esquema de integración del sistema:Utilice COD en línea y admita pH, datos de turbidez y flujo.

Valor para el usuario entregado:El propietario recibe evidencia continua de la tendencia de los efluentes.

Guía de selección

La selección debe partir del objetivo del proceso, la matriz del agua y el uso de datos requerido. Un sensor solo para alarma, un sensor para control de circuito cerrado y un sensor para evidencia de cumplimiento no se especifican exactamente de la misma manera.

• Utilice COD para un seguimiento más rápido de las tendencias de la carga orgánica.
• Utilice las pruebas BOD o BOD5 para evaluar la biodegradabilidad.
• Revise la relación BOD / COD antes de seleccionar la ruta del proceso biológico.
• Agregue monitoreo DO donde el control de la aireación sea importante.
• Confirme las necesidades de reactivos, gabinete del analizador y mantenimiento para analizadores en línea.

Plan de Muestreo y Verificación para el Monitoreo de Carga Orgánica

La frecuencia del mantenimiento debe seguir la calidad del agua y el principio de medición. Es posible que los puntos de agua limpia solo necesiten una inspección programada, mientras que las aguas residuales, el agua con alto contenido de sólidos, el agua clorada o el agua de acuicultura pueden necesitar una limpieza y verificación más frecuentes.

Para la cotización del proyecto, el mantenimiento debe tratarse como parte del alcance técnico. El comprador debe saber si el instrumento necesita calibración de tampón, calibración de cero y pendiente, limpieza de ventana óptica, inspección de celda de flujo, reemplazo de reactivo, reemplazo de membrana o tapa, o verificación cruzada de laboratorio. Cuando estos elementos están claros antes de la compra, el equipo del sitio puede presupuestar piezas de repuesto y evitar culpar al sistema de comunicación por un requisito de servicio normal del sensor.

Notas de integración del sistema

La mayoría de los problemas de campo provienen de la representatividad de las muestras, la suciedad, el cableado o el acceso de mantenimiento, más que del valor del catálogo únicamente.

• Mantenga el acondicionamiento de la muestra consistente.
• Compare los datos en línea con los métodos de laboratorio durante la puesta en servicio.
• No trate a COD y BOD como intercambiables.
• Almacene datos con flujo cuando se requiera cálculo de carga.
• Utilice retardos de alarma para evitar reaccionar ante perturbaciones breves en el muestreo.

Información necesaria para COD y BOD: monitoreo relacionado

Para distribuidores, fabricantes de gabinetes OEM y contratistas de ingeniería, el archivo de compra debe incluir el modelo, el parámetro medido, la señal de salida, la longitud del cable, el accesorio de montaje, el material húmedo, los requisitos de energía, el plan de direcciones Modbus y las piezas de mantenimiento esperadas. Un breve registro de aceptación con fotografías de instalación y lecturas iniciales ayuda al cliente a comprender lo que se ha entregado.

Cuando se incluyen varios parámetros en un proyecto, se debe preparar una tabla de registro y un programa de cableado antes del montaje del gabinete. Esto facilita la expansión futura si el cliente posteriormente agrega otro punto pH, punto de cloro, sonda DO, sonda de turbidez, sensor TSS o puerta de enlace de carga de datos.

Antes de realizar el pedido, es útil recopilar fotografías del sitio, las dimensiones de la tubería o el tanque, la ruta esperada del cable, la fuente de alimentación disponible, la ubicación del gabinete y el nombre del controlador o puerta de enlace. Estos detalles a menudo deciden si el proyecto necesita una sonda simple, una celda de flujo, un gabinete analizador o una estación de monitoreo completa.

Puesta en marcha del monitoreo de carga orgánica con comparación de laboratorio

Una prueba de aceptación razonable compara la lectura en línea con un método de referencia del sitio, verifica el sondeo Modbus sobre la ruta esperada del cable, confirma el comportamiento de la alarma y registra el primer resultado de calibración o verificación.

La aceptación debe incluir algo más que comprobar si aparece un número en la pantalla. El equipo del proyecto debe verificar la respuesta del sensor, la estabilidad de la comunicación, el escalado de la unidad, los umbrales de alarma, el almacenamiento de tendencias, el etiquetado del gabinete, el sellado de los cables y el acceso para mantenimiento. Para proyectos remotos, también es útil capturar varias horas de datos de tendencias antes de la entrega para que el propietario pueda ver que el punto de medición es estable en condiciones reales de funcionamiento.

Preguntas frecuentes

Preguntas técnicas

P1: ¿El sistema es compatible con RS485 Modbus RTU?

Sí. La ruta de integración recomendada es RS485 con Modbus RTU, por lo que los sensores se pueden conectar a puertas de enlace PLC, RTU, DCS, SCADA ​​o IoT sin una interfaz de datos cerrada.

P2: ¿Se pueden utilizar 4-20 mA junto con la comunicación digital?

Cuando el instrumento seleccionado admite 4-20 mA opcional, se puede usar la salida analógica para un controlador existente, mientras que RS485 Modbus RTU se usa para el registro de datos y el diagnóstico.

P3: ¿Cómo se debe planificar la calibración?

La calibración debe escribirse en el plan de operación por parámetro. Los analizadores pH, cloro residual, DO, turbidez, TSS y basados ​​en reactivos no comparten el mismo intervalo de limpieza o verificación.

P4: ¿COD es más rápido que BOD?

Sí. COD es un indicador de oxidación química y suele ser mucho más rápido que la DBO5, que se basa en un período de tiempo biológico.

Preguntas de selección

P5: ¿Cómo debe elegir un comprador entre un sensor y una estación de monitoreo?

Utilice un solo sensor cuando una variable de control sea dominante. Utilice una estación cuando se deban interpretar varios parámetros juntos, como pH con cloro, DO con amoníaco o COD con caudal.

P6: ¿Qué información se necesita antes de la cotización?

Proporcione el tipo de agua, el rango esperado, la temperatura, la presión, el punto de instalación, la longitud del cable, los requisitos de salida, el modelo del controlador y si el proyecto necesita una celda de flujo, un soporte o un gabinete de estación.

P7: ¿Qué se debe verificar para instalaciones al aire libre o húmedas?

Verifique la clasificación IP, el sellado del prensaestopas, la protección de la caja de conexiones, la protección contra rayos, la conexión a tierra y si la sonda se puede retirar para mantenimiento sin detener el proceso.

P8: ¿Qué significa DBO5/COD?>¿0,3 media?

Se utiliza comúnmente como referencia práctica que las aguas residuales tienen cierta tratabilidad biológica, aunque el diseño del proceso aún necesita más evaluación.

Preguntas sobre adquisiciones y proyectos

P9: ¿Puede NiuBoL ayudar a los distribuidores con la documentación del proyecto?

NiuBoL puede admitir hojas de datos, información de cableado, selección de productos y notas de integración para distribuidores, fabricantes de gabinetes OEM y contratistas de ingeniería.

P10: ¿Qué afecta el tiempo de entrega en los proyectos de seguimiento?

El tiempo de entrega se ve afectado por la cantidad de sensores, la personalización del cable, la configuración del gabinete, los accesorios, los requisitos de calibración y si el proyecto incluye varios parámetros o solo una sonda de campo.

Resumen

El monitoreo BOD y COD ayuda a los compradores de aguas residuales a comprender la carga orgánica y la ruta de tratamiento. Los sistemas de monitoreo relacionados con NiuBoL COD / BOD pueden respaldar proyectos de evaluación de efluentes industriales, tratamiento municipal y biodegradabilidad cuando se integran con pH, DO y datos de flujo.
