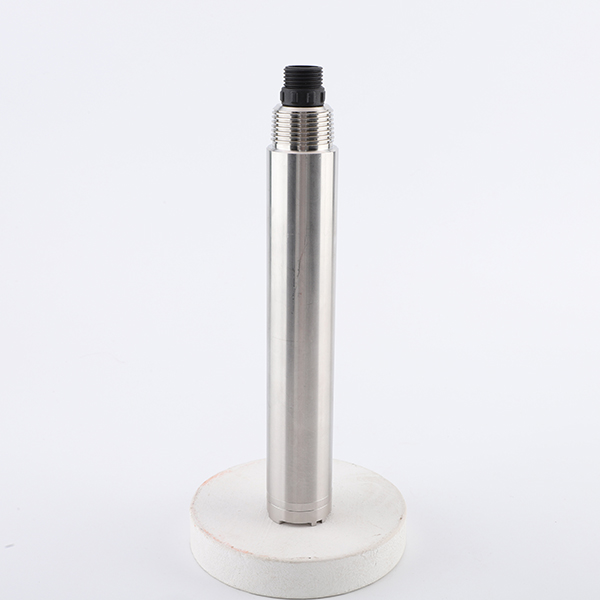

Sensor de aceite en agua en línea para detección de derrames y monitoreo de descargas industriales

La contaminación por petróleo en el agua no es sólo una cuestión ambiental; también es un riesgo para el proyecto para la descarga de aguas residuales, el drenaje petroquímico, la operación portuaria, el retorno de agua de refrigeración y la protección de las aguas superficiales. Para los integradores de sistemas, la dificultad es que la contaminación por petróleo a menudo aparece como una película delgada, una fuga intermitente o un pico repentino de concentración en lugar de una muestra de laboratorio estable. Por lo tanto, un sensor de aceite en agua en línea debe proporcionar medición continua, respuesta rápida, transmisión de señal confiable y un modelo de mantenimiento que pueda ser aceptado por los operadores en el sitio.

El monitoreo de aceite en agua NiuBoL está diseñado para proyectos de adquisiciones industriales donde el sensor pasa a formar parte de una cadena de datos más amplia. La decisión de compra generalmente involucra al contratista EPC, al ingeniero de automatización, al equipo de cumplimiento ambiental y al distribuidor de instrumentos. El requisito clave no es una lectura única en una pantalla, sino un nodo de medición repetible que pueda conectarse a PLC, RTU, un registrador de datos, SCADA o una plataforma IoT a través de RS485/Modbus RTU.

Antecedentes del proyecto y demanda industrial

En áreas de almacenamiento de petroquímicos, talleres de maquinaria, agua producida en yacimientos petrolíferos, astilleros, redes de drenaje municipales y parques industriales, el petróleo puede ingresar al agua a través del envejecimiento de los equipos, fugas de tuberías, agua de limpieza, derrames accidentales o escorrentías mixtas. Un plan de muestreo manual puede encontrar un problema después de que ya se haya producido la descarga. El monitoreo en línea de petróleo en agua brinda al equipo del proyecto una señal temprana: un cambio de tendencia, un umbral de alarma o una comparación entre ubicaciones aguas arriba y aguas abajo.

La película de aceite afecta el intercambio de oxígeno, los organismos acuáticos, los huevos de peces, las larvas, la vegetación, la seguridad del contacto con la piel y la corrosión del equipo. En un proyecto de ingeniería, estos efectos se traducen en riesgos mensurables: incumplimiento de la descarga, retraso en la respuesta de emergencia, mayor costo del tratamiento y evidencia insuficiente para el análisis de la causa raíz.

Posición del sensor en el sistema de monitoreo

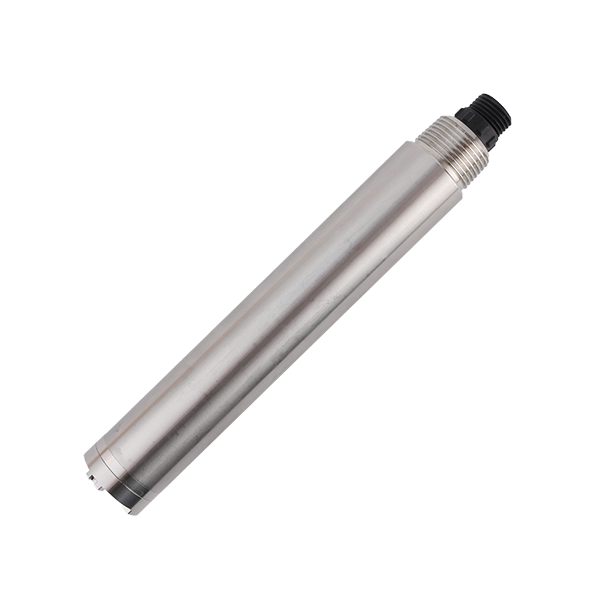

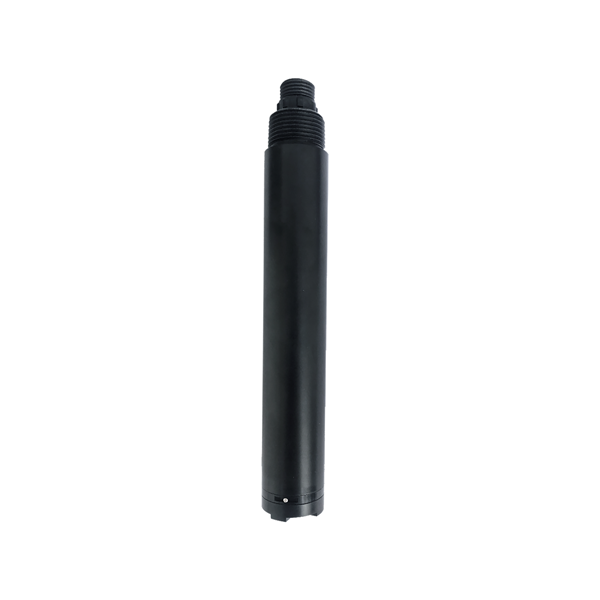

El sensor de aceite en agua en línea se instala en el punto de muestreo o en un lugar de inmersión donde se pueda mantener un flujo de agua representativo. Envía datos de concentración de aceite a una unidad de adquisición mediante RS485 / Modbus RTU. Luego, la unidad de adquisición maneja la visualización local, la salida de alarma, el almacenamiento histórico, la transmisión inalámbrica o la integración con un sistema de control existente. En una estación completa, los datos de petróleo en agua se pueden combinar con pH, COD, turbidez, conductividad, nivel de agua y datos de flujo para juzgar si un evento de contaminación está aislado o vinculado a un cambio de proceso más amplio.

Compatibilidad de comunicación y protocolo

Para los compradores industriales, RS485 / Modbus RTU sigue siendo valioso porque es predecible, tiene un amplio soporte y es fácil de conectar a través de puntos de monitoreo distribuidos. El sensor de aceite en agua se puede direccionar como un dispositivo de campo en una red Modbus, lo que permite al integrador leer el valor medido, el estado de compensación de temperatura, la dirección del dispositivo y los registros relacionados con alarmas según la configuración del proyecto. Se puede utilizar una salida opcional de 4-20 mA cuando el cliente requiere una entrada analógica para un PLC o un controlador heredado.

La compatibilidad industrial debe evaluarse junto con el blindaje del cable, los conectores impermeables, la conexión a tierra, la protección contra sobretensiones, la calidad del suministro eléctrico y la distancia de instalación. La referencia de cableado utiliza alimentación de 12-24 V CC, comunicación RS485 A/B y cableado de salida de corriente opcional, que es adecuado para la mayoría de los gabinetes de monitoreo ambiental y controladores de estaciones.

Parámetros técnicos

Escenarios de aplicación para proyectos de ingeniería

Monitoreo de salidas de aguas residuales petroquímicas

Desafío del sitio:La concentración de aceite puede aumentar rápidamente durante la limpieza del equipo, el drenaje del tanque o una fuga accidental.

Esquema de integración del sistema:Instale sensores de aceite en agua, pH, COD y de conductividad en la salida; conecte todos los dispositivos de campo a un RTU a través de RS485 Modbus RTU.

Valor de usuario:El operador recibe evidencia de descarga continua y puede activar el bypass, la retención o el ajuste del tratamiento antes de que el agua no conforme abandone el sitio.

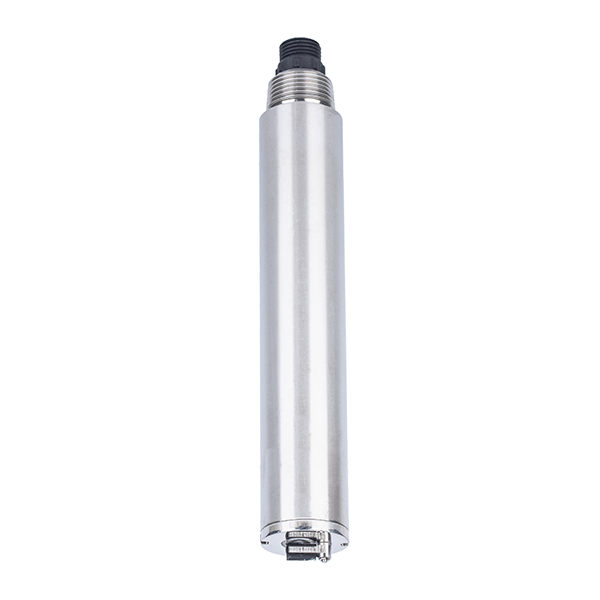

Protección de aguas superficiales en puertos y astilleros

Desafío del sitio:Puede aparecer una fina película de petróleo en la superficie del agua que se mueve con el viento o la marea, lo que hace que el muestreo manual sea inconsistente.

Esquema de integración del sistema:Implementar monitoreo de petróleo por fluorescencia con nivel de agua superficial y datos meteorológicos; utilizar umbrales de alarma para el envío de patrullas.

Valor de usuario:El proyecto obtiene un reconocimiento de derrames más rápido y registros de eventos más claros para la coordinación de la respuesta.

Red de drenaje del parque industrial

Desafío del sitio:Varias empresas descargan en una línea de drenaje compartida y el análisis de responsabilidad depende de datos correlacionados en el tiempo.

Esquema de integración del sistema:Establecer sensores en sucursales y canales principales de recolección, utilizando direcciones Modbus para cada punto de monitoreo.

Valor de usuario:La comparación de tendencias ayuda a localizar fuentes de descarga anormales y respalda la gestión basada en evidencia.

Tratamiento de reinyección y agua producida en yacimientos petrolíferos

Desafío del sitio:Las gotas de aceite, los sólidos suspendidos y la salinidad pueden cambiar el rendimiento del tratamiento con el tiempo.

Esquema de integración del sistema:Combine la medición de aceite en agua con monitoreo de turbidez, conductividad y presión/flujo.

Valor de usuario:Los equipos de operaciones pueden ajustar los procesos de separación y filtración con menos demora.

Guía de selección para compradores e integradores

La selección de un sensor de aceite en agua en línea debe comenzar con el tipo de aceite esperado, el rango de concentración, la forma de instalación, el riesgo de contaminación y la interfaz de comunicación. La medición de fluorescencia es muy adecuada para aceites de petróleo que contienen compuestos aromáticos o conjugados. Para sitios que involucran aceite vegetal, aceite orgánico mixto, agua de mar o contaminación intensa, confirme el contaminante objetivo y el método de calibración antes de la adquisición. Si el proyecto requiere control local e informes remotos, elija RS485 Modbus RTU como interfaz principal y mantenga 4-20 mA como opción compatible con PLC.

Para los documentos de compra, especifique el rango de medición, el límite de detección, el tiempo de respuesta, el material de la carcasa, el grado de protección, la longitud del cable, el tipo de conector, el soporte del registro Modbus, el método de calibración, los materiales de limpieza de repuesto y el procedimiento de aceptación. Esto evita un problema de adquisición común: un sensor es técnicamente correcto pero no puede instalarse ni verificarse en las condiciones reales del proyecto.

Notas de integración del sistema

Mantenga la ventana de detección alejada de paredes y sedimentos. Un práctico diseño de inmersión mantiene una distancia de más de 2 cm desde la pared lateral y más de 10 cm desde el fondo. Evite fuertes impactos mecánicos, tensión de cables y contacto directo con sólidos abrasivos. Durante la puesta en servicio, utilice agua destilada para la calibración a cero y una solución estándar preparada para la calibración de la pendiente, permitiendo que la lectura se estabilice durante varios minutos antes de guardar los parámetros.

Para el cableado Modbus, utilice cable blindado, separe el cableado de señal de los cables de alta potencia y defina una dirección esclava única para cada sensor. En las estaciones exteriores, agregue protección contra rayos, cajas de conexiones impermeables y alimentación de CC estable. Para un funcionamiento a largo plazo, inspeccione la ventana óptica, el sello del cable y el estado del conector como parte del programa de mantenimiento.

Aceptación y Documentación para Proyectos de Monitoreo de Petróleo

Para la aceptación del proyecto, el comprador no debe confiar únicamente en una prueba de encendido exitosa. Un procedimiento de aceptación práctico incluye registro de calibración cero, verificación de solución estándar, prueba de comunicación Modbus, prueba de umbral de alarma, visualización de datos de la plataforma, exportación de datos históricos y documentación de imágenes del punto de instalación. Si el sensor se utiliza en una salida de descarga, el registro de aceptación también debe identificar si el agua medida es representativa del funcionamiento normal o sólo una prueba de agua limpia.

Los distribuidores pueden mejorar la calidad de la cotización preguntando por el tipo de aceite, el rango de concentración esperado, la temperatura del agua, la profundidad de instalación, la distancia del cable, el tipo de controlador y si el sitio requiere salida analógica. Estos detalles ayudan a evitar pedidos poco especificados y a reducir los cambios de campo después de la entrega.

Preguntas frecuentes para la evaluación de proyectos

P1: ¿Cuándo se debe seleccionar un sensor de aceite en agua en línea en lugar del muestreo de laboratorio?

R: Utilice la detección en línea cuando el proyecto necesite evidencia continua, alarmas de derrames o registros de tendencias. Las pruebas de laboratorio siguen siendo útiles para la verificación, pero no pueden reemplazar el monitoreo en tiempo real en los puntos de descarga.

P2: ¿La medición de fluorescencia de aceite en agua es adecuada para todos los tipos de aceite?

R: Es especialmente adecuado para aceites derivados del petróleo con compuestos fluorescentes. Para aceites especiales, aguas residuales mixtas o aceites vegetales, el comprador debe confirmar la aplicabilidad de la calibración con muestras representativas.

P3: ¿Se puede conectar el sensor a un PLC existente?

R: Sí. RS485 Modbus RTU es adecuado para PLC, RTU y la integración del registrador de datos. Se puede utilizar 4-20 mA opcional cuando el controlador solo acepta entrada analógica.

P4: ¿Qué posición de instalación reduce las lecturas falsas?

R: Elija un punto de flujo representativo, evite las esquinas estancadas, mantenga la distancia desde la pared y el fondo del tanque y evite burbujas, sedimentos o daños por limpieza en la ventana óptica.

P5: ¿Cómo se deben establecer los umbrales de alarma?

R: Establecer umbrales según los límites de descarga, los valores de fondo y el riesgo del proceso. Muchos proyectos utilizan niveles de advertencia y acción en lugar de un único punto de alarma.

P6: ¿Qué mantenimiento se requiere?

R: Limpie periódicamente la ventana óptica con agua limpia y un paño suave, inspeccione la tensión del cable y los sellos impermeables y registre el historial de calibración para su aceptación.

P7: ¿El sensor necesita un gabinete de pretratamiento de muestreo?

R: Para puntos de inmersión directa puede que no. Para lugares con alto contenido de sólidos, flujo variable o de difícil acceso, un dispositivo de muestreo y control de flujo puede mejorar la estabilidad.

P8: ¿Qué documentos deben incluirse en la contratación?

R: Incluya hoja de datos técnicos, lista de registros Modbus, diagrama de cableado, método de calibración, plano de instalación, términos de garantía y recomendaciones de repuestos.

P9: ¿Puede una estación monitorear el aceite junto con COD y pH?

R: Sí. El petróleo en agua puede compartir una unidad de adquisición de datos con COD, pH, sensores de turbidez, conductividad y nivel, siempre que se planifiquen la dirección y la capacidad de energía.

P10: ¿Qué hace que la página sea útil para la evaluación de proyectos?

R: Vincula el principio de medición, la instalación en campo, la compatibilidad del protocolo y los parámetros de aceptación, lo que permite a los ingenieros comparar el sensor con el escenario de descarga real.

Resumen

Un sensor de petróleo en agua en línea es un dispositivo de medición de campo para proyectos donde la contaminación por petróleo debe detectarse antes de que se convierta en un problema de cumplimiento o respuesta de emergencia. Para los compradores e integradores de NiuBoL, el valor práctico radica en la medición de fluorescencia, la compatibilidad de RS485 Modbus RTU, el funcionamiento de bajo consumo, la protección de inmersión de IP68 y los procedimientos claros de calibración e instalación. Cuando se especifica junto con el diseño correcto del sitio y el método de adquisición de datos, se convierte en un nodo confiable en un sistema de monitoreo de la calidad del agua industrial.
