Selección de analizadores de calidad del agua para cloro, pH, COD y monitoreo multiparámetro

Un analizador de calidad de agua en un proyecto industrial no es un accesorio de laboratorio. Es una capa de medición que conecta la química, la automatización, los informes de cumplimiento y la planificación de mantenimiento. El comprador generalmente necesita responder varias preguntas antes de realizar una consulta: qué parámetros son obligatorios, si la medición en línea puede reemplazar la inspección manual para el control de rutina, cómo se comunica el instrumento con la plataforma existente y cómo los operadores mantendrán los electrodos, reactivos o ventanas ópticas después de la instalación.

La medición de cloro residual mediante el método de electrodos y los sistemas de monitoreo de calidad del agua en línea NiuBoL son relevantes para la selección del analizador. Un proyecto completo puede incluir un centro de monitoreo, unidad de transmisión, microestación y sensores. La siguiente guía se centra en la selección de un paquete de analizador de calidad del agua para agua potable, tratamiento de agua industrial, estaciones de agua superficial y redes de agua distribuida.

Comience con el objetivo de monitoreo

La primera decisión es si el proyecto controla un proceso, verifica la descarga, protege una fuente de agua o construye una base de datos ambiental a largo plazo. El cloro residual se selecciona para el control de la desinfección y la seguridad del agua potable. pH se selecciona cuando la neutralización, el riesgo de corrosión o la estabilidad del tratamiento biológico son importantes. Se selecciona COD cuando se debe realizar un seguimiento de la contaminación orgánica y la carga de tratamiento de aguas residuales. La conductividad se selecciona para la salinidad, el cambio de iones disueltos, la detección de fugas y la clasificación del agua de proceso. Se selecciona un analizador multiparamétrico cuando los operadores necesitan varios indicadores en una estación en lugar de lecturas aisladas.

Para los integradores de sistemas, un paquete de analizador práctico debe admitir una salida de señal estable, intervalos de mantenimiento claros, hardware de instalación adecuado y compatibilidad de datos con la plataforma del cliente. Una única lectura portátil puede resultar útil durante las visitas de servicio, pero los proyectos en línea requieren mediciones repetibles y disponibilidad remota de datos.

Dónde se ubica el analizador en el sistema

Una arquitectura típica de analizador en línea incluye sensores de campo, un controlador o transmisor, una fuente de alimentación, una ruta de flujo de muestra o soporte de inmersión, equipo de adquisición de datos y una plataforma remota. El analizador de calidad del agua no funciona solo; se convierte en la unidad de medida inicial de la estación. Puede instalarse en una entrada, salida, tanque de almacenamiento, derivación de tubería, sección de río, punto de embalse o estanque de acuicultura, según el propósito del monitoreo.

Compatibilidad de comunicación y protocolo

RS485 / Modbus RTU se usa ampliamente porque permite que varios sensores compartan un bus, admite cableado industrial de larga distancia y puede ser leído por PLC, RTU, computadoras industriales y puertas de enlace IoT. Para un paquete de analizador de calidad del agua, el integrador debe confirmar la configuración de la dirección esclava, la velocidad en baudios, la paridad, el mapa de registros, la escala de valores, los registros de alarma y si el controlador puede sondear múltiples parámetros sin conflicto de datos. Cuando el equipo existente utiliza entradas analógicas, la salida de 4-20 mA se puede mantener como ruta secundaria.

Parámetros Técnicos de Referencia de Adquisiciones

Ruta de selección por parámetro

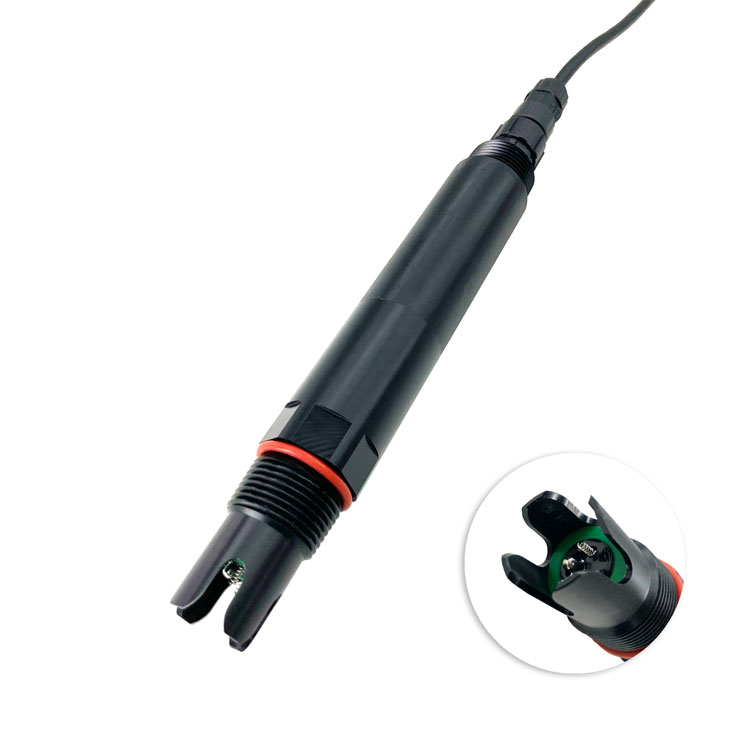

Para el control del cloro, especifique si se requiere cloro libre o cloro total. El método de electrodo descrito en el material utiliza una corriente de reacción electroquímica bajo un voltaje fijo; la corriente es proporcional a la concentración de cloro. Es adecuado para el control de tendencias en línea donde se prefiere un funcionamiento sin reactivos o de bajo mantenimiento. Para proyectos de agua potable y desinfección, verifique el rango pH, la compensación de temperatura, el método de calibración y el manejo de interferencias.

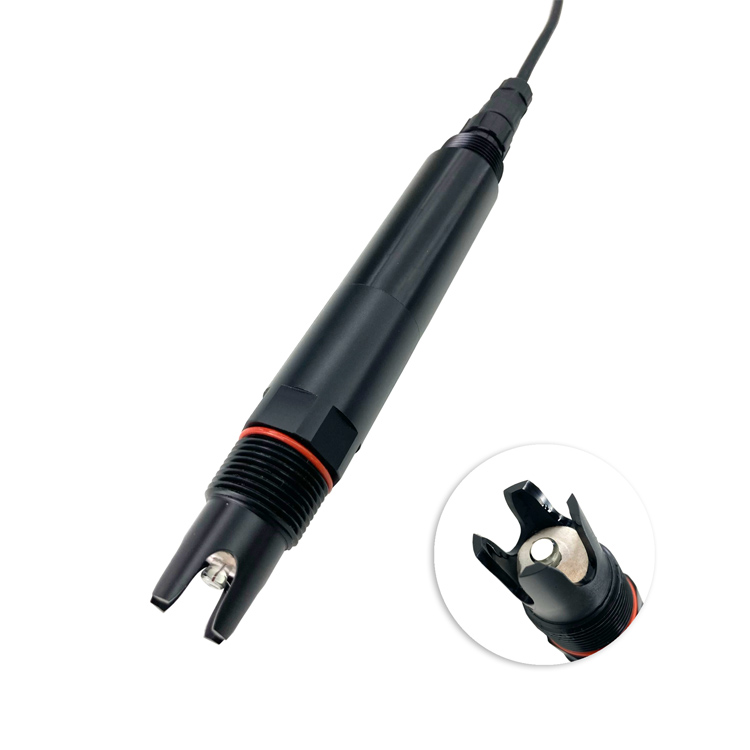

Para pH y conductividad, concéntrese en la durabilidad del electrodo, la profundidad de instalación, la condición del flujo y el acceso para la limpieza. Para COD, confirme si las aguas residuales contienen sólidos suspendidos, color, aceite o productos químicos que puedan afectar las lecturas ópticas. Para estaciones multiparamétricas, seleccione un controlador que pueda recopilar pH, turbidez, temperatura, conductividad, nivel de agua, nitrógeno amoniacal, COD, oxígeno disuelto, velocidad de flujo, caudal y datos de aceite en agua según el alcance del proyecto.

Escenarios de aplicación para proyectos de ingeniería

Monitoreo de la desinfección del agua potable

Desafío del sitio:El operador debe confirmar el desinfectante residual evitando retrasos en los registros manuales.

Esquema de integración del sistema:Utilice cloro residual, pH y monitoreo de temperatura conectado a un controlador local y una plataforma remota.

Valor de usuario:La planta obtiene evidencia continua del desempeño de la desinfección y una respuesta más rápida a la dosificación anormal.

Control de agua de procesos industriales

Desafío del sitio:La química del agua afecta la corrosión, las incrustaciones, la calidad del producto y la vida útil del equipo.

Esquema de integración del sistema:Instale pH, sensores de conductividad y temperatura en puntos clave del proceso con comunicación RS485.

Valor de usuario:Los equipos de mantenimiento pueden identificar desviaciones y alteraciones del proceso antes de que se produzcan daños en el equipo.

Verificación de salida de tratamiento de aguas residuales

Desafío del sitio:COD, pH y la conductividad pueden cambiar según el programa de producción y la carga de tratamiento.

Esquema de integración del sistema:Combine COD, pH y sensores de conductividad en línea con almacenamiento de datos y umbrales de alarma.

Valor de usuario:El cliente recibe un registro de descarga rastreable para revisión de operación y cumplimiento.

Estación de calidad de aguas superficiales

Desafío del sitio:Se deben monitorear varios parámetros durante meses, a menudo en gabinetes exteriores o plataformas flotantes.

Esquema de integración del sistema:Utilice un paquete multiparamétrico con sondas de calidad del agua, adquisición de datos, energía solar si es necesario y carga remota.

Valor de usuario:Los administradores ambientales pueden comparar tendencias entre ubicaciones sin visitas manuales continuas.

Notas de integración del sistema

Antes de la instalación, confirme el flujo de agua, la representatividad de la muestra, la presión, la temperatura, los sólidos suspendidos, el riesgo de contaminación y el acceso al servicio. Para los analizadores basados ​​en electrodos, la calibración y la limpieza deben ser parte del plan de mantenimiento. En el caso de los analizadores ópticos, evite las burbujas y la contaminación intensa de la superficie. Para redes Modbus, asigne direcciones en la hoja de puesta en servicio y registre la velocidad en baudios, registre el mapa y la conversión de unidades de ingeniería.

Para su adquisición, solicite una hoja de datos, un manual de usuario, un diagrama de cableado, un documento de protocolo Modbus, una recomendación de solución de calibración, información sobre electrodos o membranas de repuesto y accesorios de instalación. Esto hace que la cotización sea comparable entre proveedores y reduce los cambios de integración después de la entrega.

Lista de verificación de adquisiciones para proyectos de analizadores multiparamétricos

Una solicitud de compra útil debe separar los parámetros obligatorios de los opcionales. Los parámetros obligatorios están vinculados al cumplimiento, a la lógica de control o a la aceptación contractual. Los parámetros opcionales se utilizan para diagnóstico o expansión futura. Esta distinción evita sobrecargar la primera fase y, al mismo tiempo, deja espacio para pruebas adicionales posteriores.

El segundo elemento de la lista de verificación es la capacidad del canal. If a station will start with pH, residual chlorine and conductivity but may later add COD or turbidity, the controller should have enough communication capacity, power reserve and physical installation space. El comprador también debe preguntar si se pueden agregar direcciones Modbus adicionales sin reemplazar el controlador host.

El tercer elemento es la propiedad de mantenimiento. Algunos proyectos son operados por el usuario final; otros son mantenidos por el integrador de sistemas o un socio de servicio local. La limpieza de electrodos, el almacenamiento de la solución de calibración, el reemplazo de membranas, el manejo de reactivos y la validación de datos deben asignarse claramente en el contrato. Un analizador técnicamente correcto aún puede fracasar como proyecto si nadie realiza un mantenimiento de rutina.

El cuarto elemento es la aceptación de datos. Defina si la aceptación se basa en lecturas estables en línea, comparación con muestreo de laboratorio, respuesta de alarma, visualización de plataforma, exportación histórica o todas ellas. Cuando esto se redacta antes de la entrega, el proveedor, el integrador y el comprador pueden evaluar el sistema con los mismos criterios.

Para adquisiciones internacionales, también es útil separar el suministro de productos del alcance de la ingeniería del proyecto. El suministro de productos cubre sensores, controladores, cables, accesorios y manuales. El alcance de la ingeniería puede incluir el montaje del gabinete, la tubería de muestreo, la configuración de la plataforma, la puesta en servicio en el sitio y la capacitación de los operadores. Una separación clara ayuda a ambas partes a cotizar con precisión y evita disputas sobre trabajos que nunca estuvieron incluidos en el precio del equipo.

Preguntas frecuentes para la evaluación de proyectos

P1: ¿En qué se diferencia un analizador de calidad del agua en línea de un probador portátil?

R: Un analizador en línea está diseñado para mediciones continuas, adquisición remota de datos y alarmas del sistema. Un probador portátil sirve principalmente para inspecciones o comprobaciones de calibración.

P2: ¿Qué parámetros deberían incluirse en un proyecto de analizador de calidad del agua de primera etapa?

R: La mayoría de los proyectos industriales comienzan con pH, conductividad, temperatura y el principal indicador de contaminación como COD, cloro residual, nitrógeno amoniacal o turbidez.

P3: ¿RS485 Modbus RTU es suficiente para un sistema de monitoreo moderno?

R: Sí. RS485 Modbus RTU se usa comúnmente a nivel de campo. El acceso a la nube o a la plataforma generalmente lo maneja el controlador, la puerta de enlace RTU o IoT.

P4: ¿Cuándo se debe medir el cloro residual como cloro libre o cloro total?

R: El cloro libre se utiliza para el control activo de la desinfección, mientras que se requiere cloro total cuando se debe evaluar el cloro combinado y el cloro residual general.

P5: ¿pH afecta la medición de cloro residual?

R: Sí. Muchos métodos de electrodos especifican un rango pH aplicable. El comprador debe confirmar las condiciones pH y la compensación de temperatura durante la selección.

P6: ¿Puede un controlador leer varias sondas?

R: Sí, si las sondas admiten configuraciones RS485 Modbus compatibles y el controlador tiene suficientes canales, capacidad de energía y lógica de sondeo.

P7: ¿Qué se debe verificar antes de seleccionar el monitoreo en línea COD?

R: Verifique el rango esperado de COD, los sólidos suspendidos, el color, el contenido de aceite, los requisitos de limpieza y si la aplicación es control de proceso o monitoreo de descarga.

P8: ¿Qué documentos ayudan a un distribuidor a cotizar correctamente?

R: Lista de parámetros, rangos de medición, planos de instalación, requisitos de comunicación, fuente de alimentación, longitud del cable, accesorios y requisitos de certificación.

P9: ¿Cómo se crea el valor de los datos a largo plazo?

R: El valor proviene de la comparación de tendencias, alarmas, exportación histórica y correlación entre parámetros, no solo de la lectura actual.

P10: ¿Qué hace que un paquete de analizador sea más fácil de integrar?

R: El cableado claro, el protocolo Modbus estándar, el diseño de energía estable, la calibración documentada y el hardware de montaje compatible reducen el riesgo de puesta en servicio.

Resumen

Se debe seleccionar un analizador de calidad del agua como un paquete de medición integrado en lugar de un solo nombre de instrumento. Para los proyectos NiuBoL, la lógica de selección práctica es definir el objetivo de monitoreo, elegir los sensores requeridos, confirmar la compatibilidad de RS485 / Modbus RTU, planificar el mantenimiento y solicitar documentos de ingeniería completos. Este enfoque ayuda a los distribuidores e integradores de sistemas a ofrecer analizadores que se pueden instalar, poner en servicio y mantener en proyectos reales.
