Medición de la turbidez del agua: fuentes de error y mantenimiento del sensor

En el monitorización del agua en línea, la medición de la turbidez del agua debe especificarse en torno a la evidencia y la acción porque las burbujas, las incrustaciones, la luz parásita, la sedimentación y la mala posición de la muestra pueden crear eventos de turbidez falsos.

El resultado útil no es simplemente un valor mostrado; es la capacidad de vincular la frecuencia de limpieza y verificación con la matriz del agua y la consecuencia de la alarma. Especifique el dispositivo de campo y el trabajo de verificación con la restricción de que poner a cero una ventana óptica sucia puede ocultar el problema en lugar de corregirlo.

Lea los síntomas de fallo antes de limpiar

La turbidez refleja la luz dispersada por materia suspendida y coloidal.

Las partículas se asientan o se redistribuyen después del muestreo, por lo que los resultados en línea y obtenidos necesitan una comparación sincronizada.

La medición de agua potable de bajo rango necesita un rango y una disciplina de instalación diferentes a los de las aguas residuales con alto contenido de sólidos.

Juntas, estas condiciones definen la cuestión de ingeniería para el monitorización del agua en línea: si la medición propuesta y el alcance del sistema pueden vincular la frecuencia de limpieza y verificación con la matriz del agua y las consecuencias de la alarma. Deben compararse con los registros del emplazamiento antes de aprobar el modelo y los accesorios.

Referencia de producto verificada para cotización.

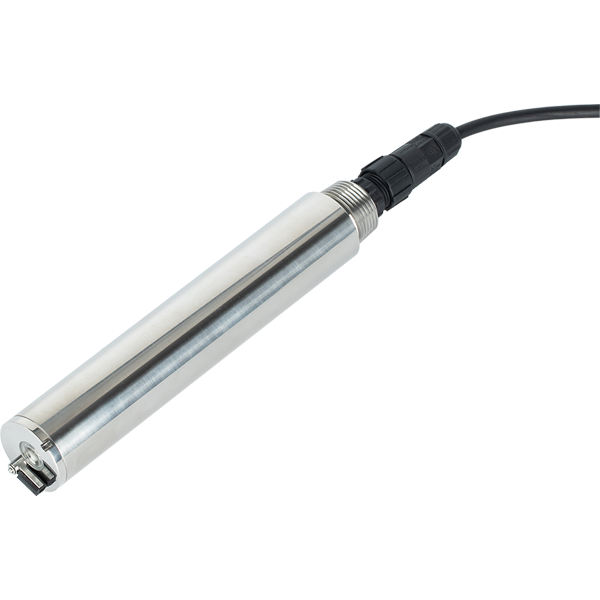

Para la medición de la turbidez del agua, la tabla utiliza el manual actual del sensor de turbidez NBL-WQ-TS como referencia verificada. Define una opción de ingeniería realista para el monitorización del agua en línea; no elimina la restricción del proyecto descrita anteriormente.La configuración final, la gama y los accesorios deben confirmarse con la cotización y los datos de agua del proyecto.

Para trabajar en el monitorización del agua en línea, la precisión nominal es solo una parte de la idoneidad. El rango, la matriz del agua, la instalación, el acceso de limpieza, el rendimiento y el método de comparación deciden si el rendimiento indicado se puede demostrar después de la instalación.

Limpieza, calibración y planificación de repuestos.

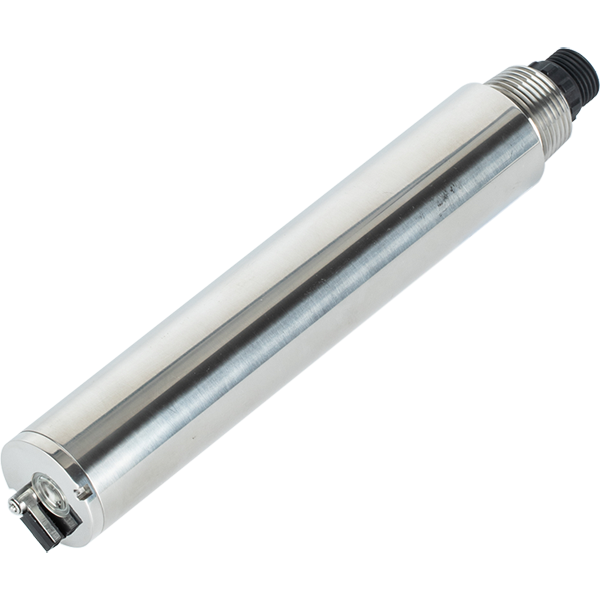

La rutina para la sonda de turbidez debe limpiar la cara óptica, eliminar burbujas y verificar el cero y la pendiente con estándares adecuados al rango NTU seleccionado. Registre lo encontrado antes de la limpieza; un valor de antes y después es una prueba útil de la gravedad de la contaminación.

El pedido aprobado debe nombrar cada artículo de servicio y modelo compatible. La cantidad de existencias para la sonda de turbidez depende de la población instalada, las consecuencias de la fallo, la vida útil y el tiempo de reabastecimiento.

La frecuencia del mantenimiento debe seguir la deriva de datos y la carga del emplazamiento, no un calendario copiado de otro proyecto. Para el monitorización del agua en línea, revise el intervalo después del primer mes y nuevamente después de un cambio estacional o de producción.

Límite del proyecto antes de la comparación de precios

Diseño de aplicaciones en torno a evidencia real.

1. Inspección tal como se encontró

Desafío de campo:La turbidez refleja la luz dispersada por materia suspendida y coloidal. En esta etapa, el riesgo de ingeniería es que las burbujas, la contaminación, la luz dispersa, la sedimentación y la mala posición de la muestra puedan crear eventos de turbidez falsos.

Integración del sistema:Durante la revisión del diseño, el equipo debe registrar los depósitos, los daños, la condición del flujo y la lectura bruta antes de alterar la superficie de medición.

Valor de usuario:El propietario recibe evidencia del modo de fallo real. Esto crea una base documentada para la decisión de vincular la frecuencia de limpieza y verificación con la matriz del agua y las consecuencias de la alarma.

2. Decisión de limpieza y calibración.

Desafío de campo:Las partículas se asientan o se redistribuyen después del muestreo, por lo que los resultados en línea y obtenidos necesitan una comparación sincronizada. En esta etapa, el riesgo de ingeniería es que las condiciones del emplazamiento puedan alterar el sensor mantenido antes de que el operador lo vea.

Integración del sistema:Durante la revisión del diseño, el equipo debe comparar la respuesta de limpieza antes y después y calibrar solo cuando un estándar o referencia válido confirme un sesgo corregible.

Valor de usuario:El propietario recibe menos calibraciones y reemplazos de piezas innecesarios. Esto reduce la exposición al problema planteado: las burbujas, las incrustaciones, la luz parásita, la sedimentación y la mala posición de la muestra pueden crear eventos de turbidez falsos.

3. Regreso al servicio y planificación de repuestos

Desafío de campo:La medición de agua potable de bajo rango necesita un rango y una disciplina de instalación diferentes a los de las aguas residuales con alto contenido de sólidos. En esta etapa, el riesgo de ingeniería es que poner a cero una ventana óptica sucia pueda ocultar el problema en lugar de corregirlo.

Integración del sistema:Durante la revisión del diseño, el equipo debe confirmar las alarmas y los datos estables, luego establecer las cantidades de consumibles y repuestos a partir de la población instalada, las consecuencias y el tiempo de entrega.

Valor de usuario:El propietario recibe un costo de servicio predecible y apagones más breves. La conclusión sigue sujeta a esta limitación declarada: poner a cero una ventana óptica sucia puede ocultar el problema en lugar de corregirlo.

Prueba de aceptación antes de la entrega.

La aceptación del sensor mantenido debe cubrir la instalación, respuesta estable, unidad, rango, comunicaciones, alarmas y el método de comparación. Un número en la pantalla demuestra la transferencia de datos, no la calidad de la medición.

Tome la muestra de referencia en el mismo punto de monitorización del agua en línea y tiempo después de la estabilización. Establecer la tolerancia tanto de la especificación NiuBoL como de la incertidumbre del método de referencia; No debería exigirse que diferentes métodos coincidan exactamente.

Registre la ruta del cable construido, la dirección del dispositivo, la configuración de Modbus, el escalado, las pruebas de alarma y el contacto de servicio responsable. Incluya evidencia de que el punto se recupera correctamente después de una interrupción del suministro eléctrico y de la red.

Detalles de RFQ que acortan la selección de modelos

Proporcione a los proveedores datos medidos del agua y un croquis de instalación en lugar de solo el nombre de la aplicación. Identifique la presión o profundidad, el flujo, la contaminación, la distancia del cable, la salida, los requisitos del controlador y cómo el operador utilizará la lectura. La evidencia de campo relacionada es: La turbidez refleja la luz dispersada por materia suspendida y coloidal.

Los detalles de la oferta para el monitorización del agua en línea deben cubrir la cantidad, el destino, la fecha de entrega, el idioma de la documentación, el embalaje, los repuestos, los accesorios de calibración y la puesta en servicio. El cable personalizado, la salida analógica, el soporte, la celda de flujo o la puerta de enlace pueden afectar el precio y el tiempo de entrega.

Cómo evitar una especificación engañosa

El principal riesgo comercial no es simplemente una lectura inexacta. Si las burbujas, las incrustaciones, la luz dispersa, la sedimentación y la mala posición de la muestra pueden crear eventos de turbidez falsos, el propietario puede aprobar un diseño o una respuesta operativa que no pueda vincular la frecuencia de limpieza y verificación con la matriz del agua y las consecuencias de la alarma.El resultado puede ser un mayor costo del proyecto o servicio incluso cuando el hardware de campo cumple con su especificación nominal.

Los distribuidores deben conservar los detalles de la aplicación detrás del modelo seleccionado. Los contratistas deben pasar esos detalles a los planos y registros de puesta en servicio. Para la medición de la turbidez del agua, un pedido repetido es confiable solo cuando el rango, el material, la salida, el cable y los accesorios coinciden con el trabajo original.

Utilice la firma de fallo para elegir la acción de mantenimiento.

Una tendencia gradual hacia arriba que cae después de la limpieza sugiere un recubrimiento óptico; los picos positivos agudos pueden indicar burbujas o sedimentos alterados; un valor plano puede indicar una línea de muestra bloqueada o datos obsoletos. Registre los datos sin procesar y la condición del flujo antes de la puesta a cero o la recalibración. La forma del error a menudo le dice al técnico más que el último número.

Los puntos de agua potable de bajo rango necesitan estándares y un manejo limpio y adecuado a su rango de operación, mientras que los puntos de aguas residuales necesitan sólidos representativos y una inspección óptica más frecuente. Por lo tanto, el método de servicio y la tolerancia de aceptación deben indicarse midiendo el servicio, no copiados entre las dos aplicaciones.

Preguntas frecuentes sobre la decisión del proyecto

P1: ¿Qué síntoma debería activar el servicio de medición de turbidez del agua?

Un sesgo creciente, una respuesta lenta, un ruido anormal, datos inverosímilmente planos o un gran cambio después de la limpieza son firmas útiles. Guarde el valor tal como se encontró y la condición física antes del servicio.

P2: ¿Cuándo se justifica la calibración?

Calibre solo después de verificar la limpieza, el estado de la muestra y la instalación, y después de que un estándar o referencia válido confirme el sesgo. La calibración no puede reparar una pieza sensora dañada o un punto de medición deficiente. La evidencia de campo relacionada es: La medición de agua potable de bajo rango necesita un rango y una disciplina de instalación diferentes a los de las aguas residuales con alto contenido de sólidos.

P3: ¿Cómo se debe establecer el intervalo de mantenimiento?

Utilice el manual como punto de partida y luego revise el intervalo de deriva y contaminación observado en el monitorización del agua en línea. Revíselo nuevamente después de cambios estacionales, de carga o de tratamiento.

P4: ¿Qué debe demostrar la aceptación de RS485 Modbus RTU?

Confirme la polaridad, la dirección, la velocidad en baudios, la paridad, el registro, la unidad y la escala decimal desde el dispositivo de campo al PLC, RTU o al registrador de datos. Luego pruebe el manejo de datos obsoletos, la pérdida de comunicación y reinicie la recuperación. Aplique este requisito cuando el equipo necesite vincular la frecuencia de limpieza y verificación con la matriz del agua y la consecuencia de la alarma.

P5: ¿Cómo se debe comparar la lectura de campo con una referencia?

Utilice el mismo lugar y tiempo después de la estabilización. Registre el manejo de la muestra, la temperatura, las unidades, el método y la incertidumbre; Una muestra al azar inigualable no es suficiente para aprobar o rechazar un punto en línea. El registro de aceptación también debe indicar esta restricción del proyecto: poner a cero una ventana óptica sucia puede ocultar el problema en lugar de corregirlo.

P6: ¿Qué rango de referencia NiuBoL es relevante para la revisión inicial?

La familia de productos citada incluye 0-20.00, 0-100.0 o 0-1000.0 NTU. Esta es una referencia manual, no una aprobación automática del modelo; Los valores de rutina, los picos creíbles y la matriz de agua aún controlan la selección final. La evidencia de campo relacionada es: La turbidez refleja la luz dispersada por materia suspendida y coloidal.

P7: ¿Por qué no aparece el precio real del proyecto en el artículo?

NiuBoL debe cotizar la sonda de turbidez con respecto al rango, cable, materiales húmedos, montaje, controlador, artículos de limpieza, cantidad y destino reales. No se indica un precio numérico del proyecto porque los manuales disponibles no definen un límite de suministro completo ni una lista de precios aprobada.En este punto de monitorización del agua en línea, la condición relevante del emplazamiento es que las burbujas, las incrustaciones, la luz dispersa, la sedimentación y la mala posición de la muestra pueden crear eventos de turbidez falsos.

P8: ¿Qué elementos deben separarse en la cotización?

Separe el sensor, el soporte o la celda de flujo, las opciones de cables, el controlador, la puerta de enlace, el armario, los elementos de calibración, los consumibles, los repuestos, la documentación, la puesta en servicio y el flete. Esto evita que un volumen de suministro más pequeño parezca más barato que un punto completo.Aplique este requisito cuando el equipo necesite vincular la frecuencia de limpieza y verificación con la matriz del agua y la consecuencia de la alarma.

P9: ¿Qué debe enviar el comprador con una consulta sobre la medición de la turbidez del agua?

Envíe datos de agua, fotografías o planos, salida requerida, distancia del cable, cantidad, destino y horario. Incluya el problema actual: las burbujas, las incrustaciones, la luz dispersa, la sedimentación y la mala posición de la muestra pueden crear eventos de turbidez falsos. Ese detalle permite a ingeniería revisar la idoneidad antes de emitir el precio.

Resumen

Para el monitorización del agua en línea, el uso de la medición de la turbidez del agua se justifica únicamente dentro de un plan de medición y respuesta definido. La selección debería permitir al equipo vincular la frecuencia de limpieza y verificación con la matriz del agua y las consecuencias de la alarma sin ignorar que poner a cero una ventana óptica sucia puede ocultar el problema en lugar de corregirlo.

Para obtener una oferta NiuBoL específica del proyecto, adjunte datos representativos del agua y la instalación prevista y el límite de control. Separe el hardware, los accesorios, los repuestos y el soporte para que la comparación comercial siga siendo rastreable. Aplique este requisito cuando el equipo necesite vincular la frecuencia de limpieza y verificación con la matriz del agua y la consecuencia de la alarma.
