Conceptos fundamentales de conductividad, principios de medición y su papel clave en el monitoreo de la calidad del agua industrial

Este artículo analiza en profundidad los conceptos centrales de la conductividad, los principios de medición y su papel clave en el monitoreo industrial de la calidad del agua. Al discutir la influencia de la temperatura, la concentración de iones y la constante de celda (valor K) en la precisión de la medición, combinado con las ventajas técnicas de los sensores inteligentes de conductividad de NiuBoL, proporciona soluciones de monitoreo preciso de la concentración de electrolitos para la ingeniería de tratamiento de agua, el riego agrícola y la producción industrial.

Análisis Completo de la Tecnología de Conductividad: Principios Físicos, Factores de Influencia y Soluciones de Aplicación para el Monitoreo Industrial

En los campos de la física y la electroquímica, la Conductividad Eléctrica es una cantidad física central que mide la capacidad de una sustancia para conducir corriente. Especialmente en ecología, tratamiento de agua y producción industrial moderna, la conductividad se ha convertido en un indicador clave para caracterizar la concentración de iones, la pureza del agua y el contenido de electrolitos en soluciones. Comprender los principios profundos de la conductividad y aplicar equipos de monitoreo de alta precisión es la base para lograr la gestión inteligente del agua y el control industrial preciso.

Como marca líder mundial de sensores de calidad del agua, NiuBoL se dedica a desarrollar terminales de monitoreo de conductividad de alto rendimiento. Este artículo analizará sistemáticamente la connotación técnica de la conductividad y su aplicación práctica en escenarios reales desde una perspectiva de ingeniería profesional.

Definición Física Básica de la Conductividad

La conductividad es una expresión cuantitativa de la capacidad de un objeto para conducir corriente. Bajo la acción de un campo eléctrico, la relación entre la densidad de corriente de conducción J en el medio y la intensidad del campo eléctrico E determina el valor de esta cantidad.

• Medio Isotrópico: Para la mayoría de las soluciones líquidas, la conductividad se comporta como un escalar, lo que significa que la capacidad de conducción es consistente en todas las direcciones.

• Medio Anisotrópico: En ciertos cristales específicos o sólidos no homogéneos, la conductividad se comporta como un tensor, que necesita expresarse matemáticamente a través de una matriz de 3×3.

• Sistema de Unidades: La unidad estándar internacional es Siemens por metro (S/m). En el monitoreo de la calidad del agua, las unidades comúnmente utilizadas incluyen milisiemens por centímetro (mS/cm) o microsiemens por centímetro (μS/cm).

Principio de Medición de la Conductividad de Soluciones: Método de la Celda de Conductividad

La medición de la conductividad de una solución es esencialmente la aplicación recíproca de la medición de resistencia. Su herramienta central es la celda de conductividad, generalmente compuesta por un par de electrodos metálicos paralelos (como electrodos de platino negro) con una distancia fija (L).

1. Parámetros Geométricos y Constante de Celda (K)

La relación entre la conductividad y la conductancia medida G está determinada por la constante de celda K. Bajo un campo eléctrico uniforme ideal, si A=1cm² y L=1cm, entonces K=1cm⁻¹. Sin embargo, en ingeniería real, a menudo existen campos eléctricos no uniformes (campos parásitos) entre los electrodos, por lo que el valor K debe calibrarse con precisión utilizando una solución estándar de cloruro de potasio (KCl).

2. Señal de Excitación de Medición

Para evitar la electrólisis de la solución (efecto de polarización) causada por la corriente continua, los conductímetros generalmente usan voltaje de CA sinusoidal con una frecuencia de 1kHz a 3kHz como la señal de excitación aplicada a los electrodos.

Factores Centrales que Afectan la Precisión de la Medición de Conductividad

1. Alta Correlación con la Temperatura

La temperatura es la variable más activa que afecta la conductividad.

• Electrolitos Líquidos: A medida que aumenta la temperatura, la viscosidad de la solución disminuye, el movimiento de iones se acelera y la conductividad aumenta en consecuencia.

• Conductores Metálicos: En contraste con los líquidos, la conductividad de los metales disminuye con el aumento de la temperatura.

• Mecanismo de Compensación: Para permitir la comparación en diferentes entornos, generalmente se introduce un compensador de temperatura para convertir el valor medido a una temperatura de referencia (generalmente 25°C).

2. Grado de Dopaje y Concentración de Iones

La conductividad de las soluciones acuosas depende directamente de la concentración de sales de soluto disueltas.

• Agua de Alta Pureza: Contenido de iones extremadamente bajo, conductividad extremadamente baja (resistividad extremadamente alta).

• Aguas Residuales Industriales / Agua de Mar: Contiene una gran cantidad de sales inorgánicas e impurezas químicas, mostrando alta conductividad.

3. Deriva de la Constante de Celda

Durante el uso a largo plazo, la contaminación o corrosión en la superficie del electrodo causará cambios en el área efectiva A, lo que a su vez causará deriva del valor K. Esto requiere que los instrumentos de monitoreo tengan buena estabilidad y funciones de calibración regular.

Especificaciones Técnicas del Sensor de Conductividad Industrial de NiuBoL

Escenarios de Aplicación Industrial de los Sensores de Conductividad

• Monitoreo de Agua de Alimentación de Calderas: En las industrias de energía y energía térmica, monitorear la conductividad del condensado y el agua de alimentación es un indicador clave para prevenir la incrustación y corrosión de calderas.

• Integración Agua-Fertilizante Agrícola: En la agricultura inteligente, la conductividad (valor EC) se utiliza para monitorear la concentración de la solución nutritiva en tiempo real para garantizar que los cultivos reciban un suministro preciso de nutrientes.

• Sistemas de Ósmosis Inversa (OI): Al comparar la conductividad antes y después de la membrana, evaluar la tasa de desalinización y el estado de salud de los elementos de membrana.

• Monitoreo Ambiental: Percepción en tiempo real de los cambios de salinidad en ríos, lagos y aguas subterráneas, alerta temprana de intrusión de agua salada o contaminación artificial.

Preguntas Frecuentes (FAQ)

P1. ¿Por qué la medición de conductividad debe usar corriente alterna en lugar de corriente continua?

La corriente continua hará que los iones en la solución se muevan direccionalmente hacia los electrodos y sufran reacciones electroquímicas (electrólisis), produciendo gas o precipitados en la superficie del electrodo, formando un potencial de polarización que interfiere seriamente con la medición de la resistencia real. La corriente alterna contrarresta este efecto cambiando rápidamente la polaridad.

P2. ¿Qué es la constante de celda de conductividad (K) y por qué es diferente para cada sensor?

La constante de celda de conductividad es una propiedad de la geometría del electrodo. Aunque puede calcularse teóricamente, debido a la no uniformidad de la distribución del campo eléctrico (campo parásito), cada sensor físico debe calibrarse con una solución estándar de KCl después de su fabricación para determinar su valor K real y garantizar la precisión de la medición.

P3. ¿Cuanto más pura es la calidad del agua, mayor o menor es la conductividad?

Cuanto más pura es la calidad del agua, menos componentes de iones contiene, más débil es la conductividad, por lo tanto, menor es la conductividad. La conductividad del agua ultrapura generalmente se acerca al límite teórico de 0.055 μS/cm.

P4. ¿Cuál es el principio de la Compensación Automática de Temperatura (ATC)?

Dado que la conductividad de la solución fluctúa con la temperatura (generalmente un cambio de aproximadamente 2% por grado), la función ATC utiliza un sensor de temperatura incorporado para medir la temperatura del agua en tiempo real y convierte automáticamente el valor medido al valor bajo el estado estándar de 25°C de acuerdo con el coeficiente de temperatura preestablecido.

P5. ¿Qué protocolos de comunicación admite el sensor de NiuBoL?

Principalmente admitimos el protocolo industrial RS485 (Modbus-RTU). Este protocolo tiene una fuerte capacidad antiinterferencias, admite redes multisensor y puede transmitir señales a PLC o pasarelas de adquisición a través de cables largos.

P6. ¿Cómo elegir la constante de electrodo K apropiada?

K=0.01: Adecuado para agua ultrapura y agua de limpieza de semiconductores.
K=0.1: Adecuado para agua pura y agua de alimentación de calderas.
K=1.0: Adecuado para agua del grifo, aguas residuales industriales y agua ambiental convencional.
K=10.0: Adecuado para agua de mar y soluciones químicas de alta concentración.

P7. ¿Cuál es la relación entre conductividad y TDS (Sólidos Disueltos Totales)?

Los dos están correlacionados positivamente. El TDS es la cantidad total de sales disueltas en el agua y generalmente puede estimarse multiplicando la conductividad por un factor de conversión (generalmente entre 0.5 y 0.7), pero el método más preciso sigue siendo la medición directa.

P8. ¿Cómo mantiene el sensor su durabilidad en entornos de ácidos y álcalis fuertes?

Para entornos altamente corrosivos, NiuBoL proporciona sensores de conductividad que utilizan material de PTFE y diseños inductivos (inducción electromagnética) para evitar problemas de corrosión causados por el contacto directo entre los electrodos y los medios.

Como una dimensión central para medir la calidad del agua y las características de los electrolitos, la precisión de la medición de conductividad está directamente relacionada con la seguridad de la producción industrial y el cumplimiento de la gobernanza ambiental. Desde definiciones físicas complejas de tensores hasta el diseño de celdas de conductividad en ingeniería real, cada detalle técnico determina la confiabilidad de los datos.

Al integrar sensores de conductividad de alta precisión de NiuBoL con plataformas de monitoreo inteligente, las empresas no solo pueden lograr la percepción dinámica en tiempo real de la calidad del agua, sino también integrar perfectamente los parámetros ambientales en los sistemas de gestión digital confiando en protocolos estandarizados como RS485 (Modbus-RTU). En el futuro, con la profundización de la tecnología IoT, el monitoreo de conductividad de alta estabilidad continuará contribuyendo con fuerza clave a la utilización sostenible de los recursos hídricos globales.

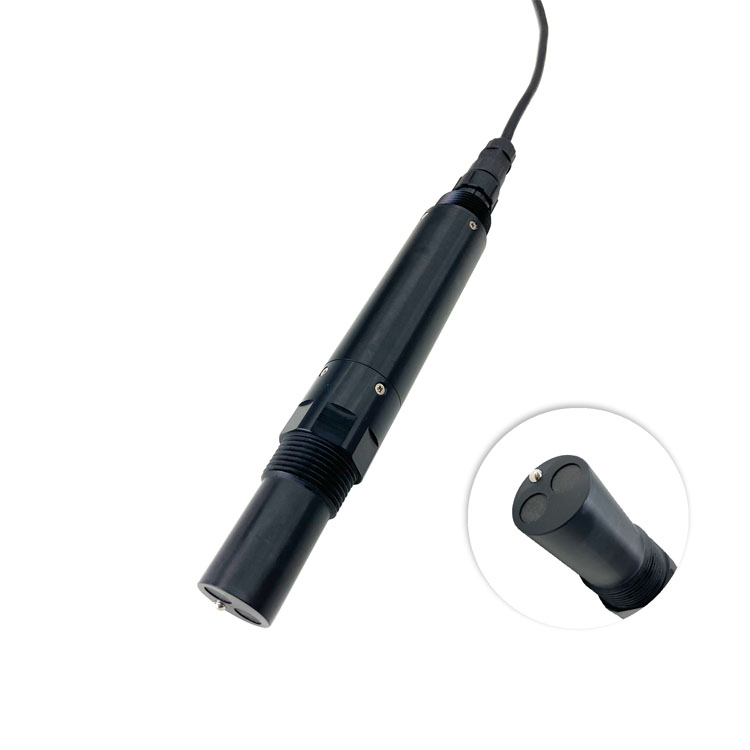

Hoja de Datos del Sensor de Conductividad de Calidad del Agua en Línea NBL-WQ-EC

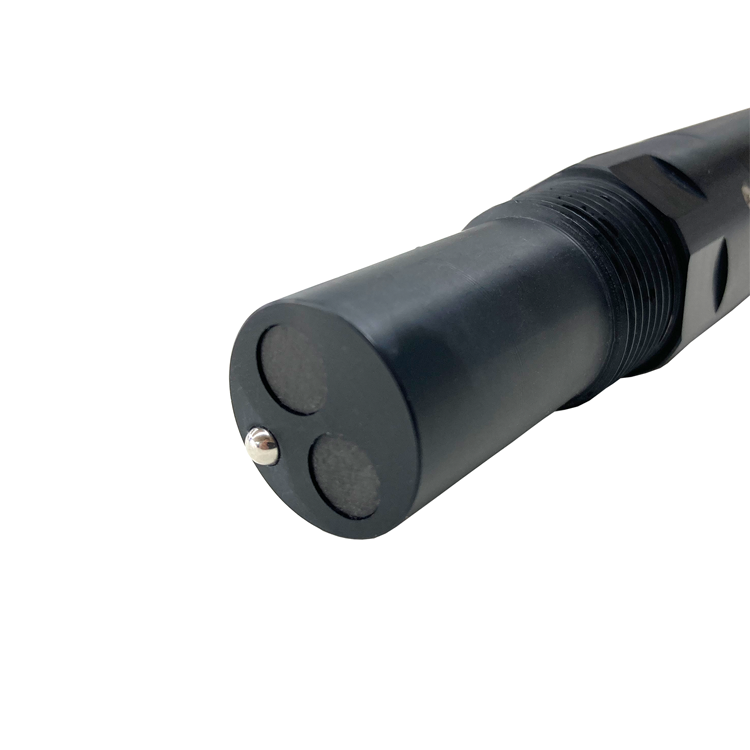

NBL-WQ-EC sensor de conductividad de calidad del agua.pdf

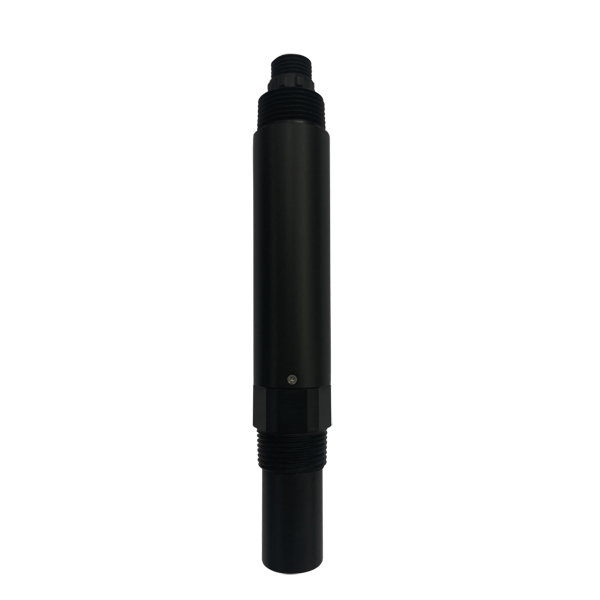

NBL-WQ-EC-4A Sensor de Conductividad de Agua en Línea.pdf

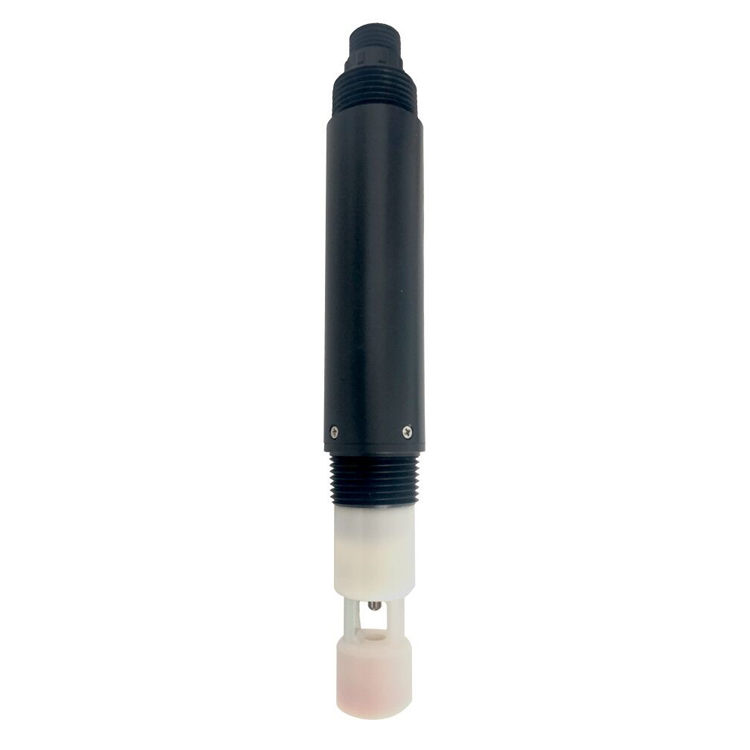

NBL-WQ-ECS-4 Sensor de Salinidad en Línea de Grado Industrial.pdf

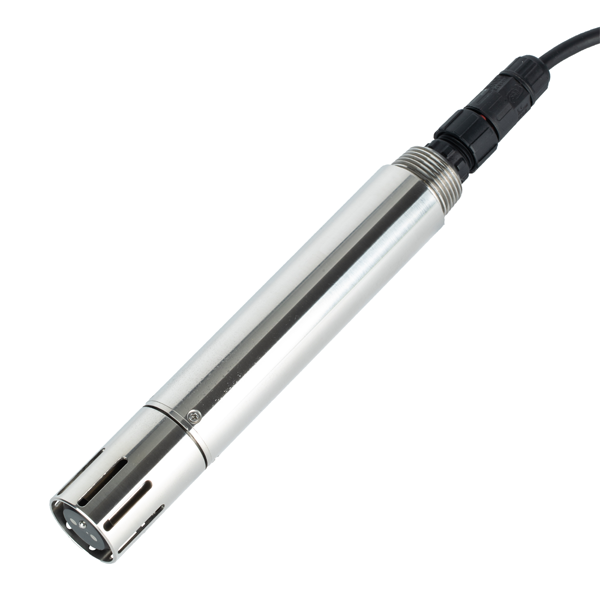

NBL-WQ-EC-S Sensor de Salinidad en Línea de Grado Industrial.pdf
