Sensor de conductividad NBL-DDM-406-A : Para tratamiento de agua industrial, monitoreo de agua potable y aguas superficiales

Control preciso en todo el rango: Sensor de conductividad digital en línea NiuBoL NBL-DDM-406-A

— Alto rendimiento anti-interferencia y máxima comodidad de integración, redefiniendo la monitorización de la calidad del agua industrial

En los sistemas de agua de circulación industrial, redes de tuberías de agua potable y plantas de tratamiento de aguas residuales, la conductividad (EC) es un indicador clave para medir la pureza del agua y los sólidos disueltos totales (TDS). Sin embargo, los sensores analógicos tradicionales suelen sufrir atenuación de señal en distancias largas, interferencias electromagnéticas ambientales y mantenimiento manual frecuente, lo que causa a los integradores ciclos de depuración largos y saltos de datos posteriores.

El NiuBoL NBL-DDM-406-A ha sido profundamente optimizado para estos puntos débiles de la industria. Como transmisor en línea digital e inteligente, encapsula una unidad de detección de alta precisión y un chip de procesamiento de grado industrial en un robusto housing IP68, entregando directamente señales digitales estándar para proporcionar una base de datos "sólida como una roca" a su sistema de control automatizado.

Transmisión digital sin pérdidas: Adopta el protocolo RS485 Modbus RTU con una capacidad anti-interferencia extremadamente fuerte, soportando la transmisión de señal hasta kilómetros sin distorsión.

Adaptabilidad extrema al entorno: Grado de protección IP68, resistente al funcionamiento sumergido a largo plazo; algoritmo de compensación Pt1000 integrado garantiza lecturas precisas en masas de agua con amplio rango de temperatura.

Diseño amigable con la ingeniería: Instalación con rosca estándar 3/4 NPT que se conecta perfectamente a tuberías o tanques, acortando considerablemente los ciclos de construcción en sitio.

Resumen del producto: Sensor de conductividad en línea NBL-DDM-406-A

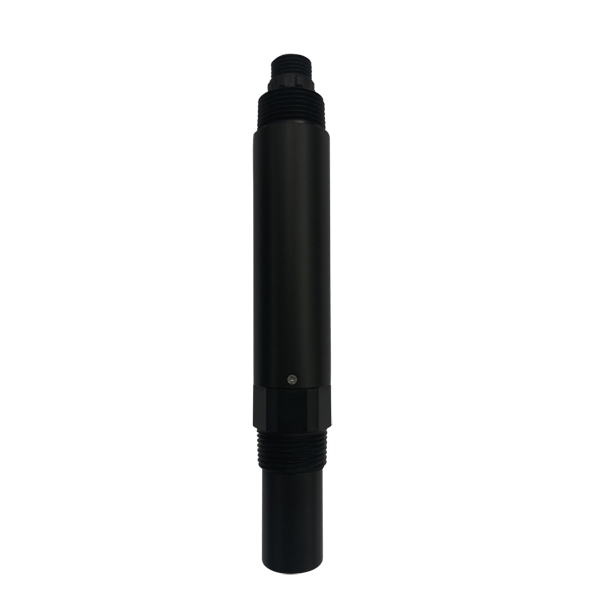

El NiuBoL NBL-DDM-406-A es un instrumento de análisis de conductividad en línea diseñado para monitoreo continuo a largo plazo. Integra el electrodo de medición, el sensor de temperatura y el módulo de conversión de señal, con un rango que cubre 0～5000 μS/cm, adecuado para la mayoría de los escenarios de monitoreo de agua industrial y civil.

Para los contratistas de ingeniería y los integradores de sistemas, la ventaja del DDM-406-A radica no solo en su precisión de medición de ±1,5 %, sino también en su extremadamente alta intercambiabilidad y compatibilidad. Puede conectarse directamente a PLC, DCS o gateways en la nube sin controladores originales costosos, reduciendo significativamente los costos de integración del sistema. Con alimentación de amplio voltaje 12～24 V DC y un consumo de energía extremadamente bajo de 0,2 W, también es un componente ideal para estaciones de monitoreo alimentadas por energía solar en campo.

Ventajas técnicas principales del sensor de conductividad en línea NBL-DDM-406-A

1. Excelentes materiales y estándares de protección
   Las partes en contacto con el líquido del sensor están hechas de una combinación de ABS de alta calidad y acero inoxidable SUS316L (personalizable), ofreciendo excelente resistencia mecánica y estabilidad a largo plazo en aguas residuales industriales ligeramente corrosivas. Todo el housing pasa por procesos estrictos de sellado para alcanzar el grado IP68, asegurando que el electrodo no tenga fugas ni daños bajo alta presión submarina o entornos de alta humedad.

2. Compensación automática inteligente de temperatura (ATC)
   La conductividad es altamente sensible a la temperatura (generalmente causa alrededor de un 2 % de desviación de lectura por cada 1℃ de cambio). NiuBoL integra un sensor de temperatura Pt1000 de alta respuesta. A través de algoritmos avanzados de compensación de temperatura, el dispositivo corrige automáticamente el valor medido al valor nominal de 25℃, eliminando eficazmente el impacto de los cambios estacionales o las diferencias de temperatura del proceso en los datos.

3. Algoritmos avanzados de procesamiento de señal
   El chip de control interno tiene potentes funciones de filtrado digital que pueden filtrar eficazmente las interferencias de corrientes parásitas generadas por variadores de frecuencia y grandes bombas de agua en sitio. A través de la comunicación RS485 Modbus RTU, los integradores pueden leer directamente los valores de conductividad y los valores de temperatura en tiempo real, evitando la pérdida secundaria de precisión de las señales 4-20 mA tradicionales durante la conversión.

4. Calibración simple y diseño de bajo mantenimiento
   El DDM-406-A soporta un modo simple de calibración en dos puntos. Para aplicaciones propensas a incrustaciones, su diseño de electrodo inductivo o convencional robusto (según el modelo específico) permite limpieza física con cepillos suaves o papel de lija fino. Gracias a su diseño de circuito altamente estable, el ciclo de calibración es mucho más largo que el de productos similares, reduciendo considerablemente los costos de mano de obra para el mantenimiento posterior en sitio.

Especificaciones técnicas del sensor de conductividad en línea NBL-DDM-406-A

Escenarios de aplicación típicos del sensor de conductividad en línea NBL-DDM-406-A

• Monitoreo municipal de agua potable y aguas superficiales: Utilizado para el monitoreo de agua cruda en plantas de tratamiento de agua, control de calidad de agua en fábricas y reporte en tiempo real de la conductividad en ríos y lagos.

• Tratamiento de agua de proceso industrial: Monitoreo de la concentración de iones en agua de enfriamiento en circulación para prevenir incrustaciones en intercambiadores de calor; utilizado para el monitoreo de filtración primaria en sistemas de preparación de agua ultrapura.

• Agricultura y automatización de invernaderos: En sistemas de integración agua-fertilizante, ajustar con precisión la proporción de solución nutritiva mediante el monitoreo del valor EC para garantizar un entorno estable de crecimiento de los cultivos.

• Monitoreo de agua de alimentación de calderas: Monitoreo en línea en tiempo real de la conductividad del agua de alimentación y condensado de calderas para prevenir incrustaciones y corrosión en las calderas y extender la vida útil del equipo.

Guía de cableado e instalación

Especificaciones de instalación física

• Requisitos de espaciado: Para garantizar que el campo eléctrico de medición no sufra interferencias, asegúrese de que el extremo frontal del sensor esté al menos a 2 cm del fondo y de las paredes laterales del contenedor.

• Conexión por rosca: Utiliza rosca estándar 3/4 NPT, que puede atornillarse directamente en tes de tubería o soportes de montaje. Durante la instalación, asegúrese de que la cabeza del electrodo esté completamente sumergida en el líquido en flujo.

Instrucciones de conexión eléctrica

Los sensores NiuBoL utilizan cable industrial estándar de par trenzado blindado de 5 hilos para garantizar la pureza de la señal en entornos electromagnéticos complejos:

• Cable rojo: Alimentación positiva (12～24 V DC)

• Cable negro: Tierra de alimentación (GND)

• Cable azul: RS485-A

• Cable blanco: RS485-B

• Cable amarillo: Salida de corriente (conectar al puerto de adquisición correspondiente si se configura el módulo 4-20 mA; dejar flotante si no se usa)

Consejo de seguridad: Por favor, confirme el orden de los cables antes de energizar. Los puntos de cableado exteriores deben utilizar cajas de conexión impermeables, y la capa de blindaje debe manejarse correctamente para mejorar la protección contra rayos y el rendimiento anti-interferencia.

Preguntas frecuentes (FAQ)

Q1: ¿El sensor NBL-DDM-406-A requiere un controlador dedicado para leer los datos?

A: No. Es un sensor digital inteligente que soporta el protocolo Modbus RTU. Puede conectarlo directamente a un PLC, HMI o gateway IoT con puerto serie RS485.

Q2: ¿Por qué la lectura no es cero al medir en el aire?

A: En el aire, debido a la posible humedad residual en la superficie del electrodo o interferencias electrostáticas, la lectura puede tener pequeños saltos. Se recomienda realizar la "calibración de punto cero" según el manual: después de limpiar y secar, colocar el sensor en el aire durante 3 minutos y ejecutar el comando de calibración una vez que el valor se estabilice.

Q3: ¿Se puede extender el cable del sensor? ¿Cuál es la longitud máxima de extensión?

A: En teoría, la comunicación RS485 puede extenderse más de 1000 metros usando par trenzado blindado de alta calidad. Sin embargo, en ingeniería real, considerando la caída de voltaje, se recomienda suministrar alimentación separada en el extremo remoto o agregar un repetidor para distancias superiores a 200 metros. NiuBoL admite longitudes de cable personalizadas en fábrica.

Q4: ¿Puede el sensor medir agua de mar o productos químicos de alta concentración?

A: Este modelo tiene un rango de 0～5000 μS/cm y es adecuado para agua dulce ordinaria y agua industrial. Para agua de mar (alta conductividad) o líquidos fuertemente corrosivos, por favor contacte al equipo técnico de NiuBoL para seleccionar un modelo de conductividad inductiva de alto rango.

Q5: ¿Cómo limpiar la superficie del electrodo si está incrustada?

A: Para electrodos convencionales, limpiar suavemente con un cepillo suave humedecido en detergente neutro diluido. Para electrodos inductivos, se puede usar papel de lija fino para eliminar depósitos duros sin afectar el rendimiento de medición.

Q6: ¿Se puede modificar la dirección de comunicación Modbus?

A: Sí. A través de comandos Modbus específicos, puede modificar libremente la dirección de estación del sensor (1-247) y la velocidad en baudios, facilitando el montaje de múltiples sensores en un mismo bus.

Q7: ¿Por qué elegir Pt1000 en lugar del termistor NTC común?

A: La resistencia de platino Pt1000 ofrece mejor linealidad y estabilidad a largo plazo, y se ve menos afectada por la resistencia de la línea en transmisiones de señal a larga distancia en entornos industriales, garantizando una fiabilidad extremadamente alta de la compensación de temperatura.

Q8: ¿Qué significa el grado de protección IP68 del sensor?

A: Significa que el sensor ha pasado pruebas estrictas de sellado a presión y puede soportar inmersión prolongada bajo el agua (generalmente dentro de 20 metros de profundidad), lo que lo hace muy adecuado para instalación sumergida en tanques de aguas residuales.

Conclusión

En la ola del agua inteligente y la Industria 4.0, una capa de detección confiable es la piedra angular de todo el sistema. El NiuBoL NBL-DDM-406-A se ha convertido en la opción de confianza de muchos proyectos de tratamiento de agua en todo el mundo gracias a su garantía de calidad industrial, su lógica de integración minimalista y sus requisitos de mantenimiento extremadamente bajos.

¿Está buscando una solución de conductividad rentable para su próximo proyecto de integración de tratamiento de agua? Contacte inmediatamente a los expertos de NiuBoL para obtener soporte técnico exclusivo y documentos de protocolo adaptados a las necesidades de su proyecto.

Hoja de datos del sensor de conductividad en línea de agua NBL-DDM-406-A

NBL-DDM-406-A Online water Conductivity Sensor.pdf
