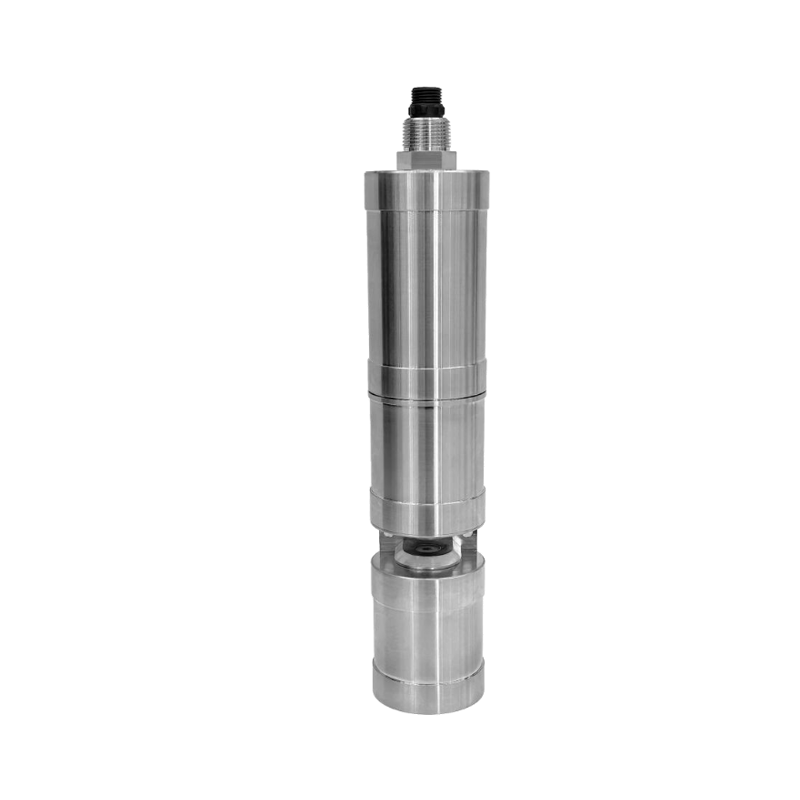

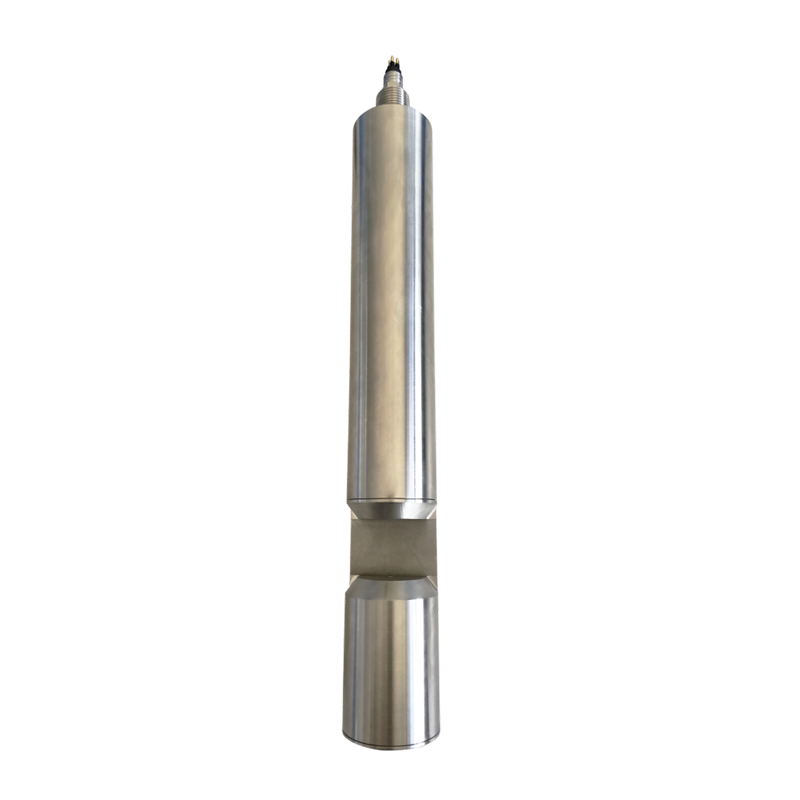

Sensor multiparámetro en línea de espectro completo NBL-FUV-408 : Analizador espectral de calidad del agua de grado industrial

NBL-FUV-408 Sensor en línea multi-parámetro a espectro completo para la calidad del agua

La monitorización tradicional de la calidad del agua a menudo requiere múltiples sensores de un solo parámetro o reactivos químicos, lo que genera mantenimiento frecuente, alto consumo de reactivos, pobre correlación de datos y una integración compleja. El sensor en línea multi-parámetro a espectro completo NiuBoL NBL-FUV-408 utiliza tecnología de sonda única a espectro completo y algoritmos de compensación inteligentes para generar simultáneamente múltiples parámetros clave de calidad del agua, resolviendo eficazmente los puntos débiles de ingeniería del monitoreo sincrónico multi-parámetro y proporcionando a los integradores de sistemas y contratistas de ingeniería una solución de monitoreo en línea de la calidad del agua de alta precisión, bajo mantenimiento y fácil de integrar.

Ventajas principales

• Medición multi-parámetro en una sola toma con espectro completo: Utiliza una fuente de luz a espectro completo con lámpara de xenón y un espectrómetro de fibra óptica en miniatura para detectar simultáneamente parámetros como COD, BOD, TOC, color, turbidez, TP, TN, NH3-N, nitrato y nitrito.

• Compensación inteligente de interferencias por turbidez: Un algoritmo dedicado proporciona compensación en tiempo real de la atenuación del camino óptico y las interferencias de partículas, mejorando la estabilidad y precisión de la medición en masas de agua complejas.

• Integración digital y limpieza automática: Protocolo RS-485 Modbus/RTU que permite una conexión transparente a diversos sistemas de control; cepillo de limpieza integrado reduce significativamente la adhesión biológica y los costos de mantenimiento manual.

Resumen del producto

El sensor en línea multi-parámetro a espectro completo NiuBoL NBL-FUV-408 está diseñado según el método de absorción a espectro completo. Utiliza una lámpara de xenón como fuente de luz de amplio espectro que emite luz en las bandas del ultravioleta cercano al infrarrojo cercano. Un espectrómetro de fibra óptica en miniatura recoge la información espectral completa, y algoritmos específicos compensan la atenuación del camino óptico, eliminando eficazmente las interferencias de las materias suspendidas particuladas para lograr una medición sincrónica multi-parámetro estable y confiable.

El producto no requiere reactivos químicos, es ecológico, fácil de instalar y permite una verdadera monitorización continua en línea. El sensor soporta la salida simultánea de múltiples parámetros de calidad del agua como COD, BOD, TOC, color, turbidez, fósforo total (TP), nitrógeno total (TN), nitrógeno amoniacal (NH3-N), nitrato y nitrito, con bajo deriva, respuesta rápida y excelente estabilidad a largo plazo.

Adoptando una arquitectura de sensor digital con interfaz RS-485 y protocolo Modbus/RTU estándar, es fácil integrarlo de manera transparente con PLC, DCS, SCADA o plataformas IoT. El diseño de bajo consumo combinado con el grado de protección IP68 lo hace especialmente adecuado para instalación sumergida a largo plazo en diversos entornos acuáticos complejos, reduciendo significativamente los costos de construcción y operación/mantenimiento del sistema.

Ventajas técnicas principales del sensor multi-parámetro a espectro completo en línea NBL-FUV-408

• Sistema óptico a espectro completo: Fuente de luz de amplio espectro con lámpara de xenón combinada con un espectrómetro de fibra óptica en miniatura que cubre la banda completa desde el ultravioleta cercano hasta el infrarrojo cercano. Los datos espectrales completos se recogen en una sola adquisición y múltiples parámetros de calidad del agua se invierten simultáneamente mediante algoritmos espectrales avanzados, evitando desviaciones de datos entre sensores discretos tradicionales.

• Algoritmo inteligente de compensación de interferencias: Algoritmo dedicado integrado que proporciona compensación en tiempo real de la atenuación del camino óptico causada por turbidez y partículas en suspensión, mejorando significativamente la precisión y estabilidad de la medición en masas de agua con alta turbidez y matriz compleja.

• Función de limpieza automática: Equipado con un cepillo de limpieza mecánico, evita eficazmente la adhesión de biopelículas y suciedad en la ventana de medición, reduciendo la intervención manual y prolongando el ciclo sin mantenimiento.

• Protección de hardware y materiales: El housing del sensor utiliza acero inoxidable 316L con fuerte resistencia a la corrosión; grado de protección IP68, presión de trabajo<0,1 MPa, adecuado para inmersión prolongada bajo el agua. El conector estanco M16 de 5 pines garantiza una conexión confiable.

• Diseño de bajo consumo y anti-interferencia: Consumo de energía de solo 0,2 W@12 V. Utiliza cable blindado trenzado de 4 hilos y transmisión de señal digital, resistiendo eficazmente las interferencias electromagnéticas y garantizando la estabilidad de la señal en sitios industriales complejos.

• Integración fácil: Protocolo RS-485 Modbus/RTU estándar que soporta redes multi-nodo y configuración remota; la calibración espectral es simple y los parámetros de calibración se almacenan dentro del sensor para un mantenimiento y reemplazo conveniente en sitio.

Estas características técnicas convierten al NBL-FUV-408 en el dispositivo central para construir redes de monitoreo de calidad del agua a gran escala, reduciendo el número de puntos de despliegue de parámetros mientras se garantiza la continuidad y consistencia de los datos.

Especificaciones técnicas del sensor multi-parámetro a espectro completo en línea NBL-FUV-408

Otros parámetros técnicos
• Modelo: NBL-FUV-408
• Principio de medición: Método de absorción a espectro completo
• Método de calibración: Calibración espectral
• Método de salida: RS-485 (Modbus/RTU)
• Voltaje de alimentación: 12～24 VDC
• Consumo de energía: 0,2 W @ 12 V
• Condiciones de funcionamiento: 0～45℃, <0,1 MPa
• Temperatura de almacenamiento: -5～65℃
• Grado de protección: IP68
• Método de instalación: Instalación sumergida
• Material del housing: Acero inoxidable 316L
• Longitud del cable: 5 metros estándar (personalizable)

Escenarios de aplicación del sensor multi-parámetro a espectro completo en línea NBL-FUV-408

1. Plantas de tratamiento de aguas residuales municipales: Monitoreo en tiempo real de indicadores clave como COD, nitrógeno amoniacal, fósforo total y nitrógeno total en agua de entrada y salida para optimizar el ajuste de procesos y garantizar el vertido conforme.

2. Monitoreo en línea de aguas residuales industriales: Para industrias altamente contaminantes como química, impresión y teñido, y farmacéutica, obteniendo simultáneamente datos multi-parámetro para apoyar el control en origen y la evaluación del efecto del tratamiento.

3. Monitoreo ambiental de ríos, lagos y aguas superficiales: Instalación sumergida en secciones de monitoreo para lograr una recolección continua y sincrónica de múltiples parámetros, ayudando a la construcción de plataformas inteligentes de medio ambiente acuático.

4. Monitoreo de fuentes de agua potable y plantas de tratamiento: Monitoreo de cambios en materia orgánica, nutrientes de nitrógeno y fósforo, turbidez y color para detectar oportunamente anomalías en la calidad del agua y mejorar la seguridad del suministro de agua.

5. Recarga ecológica de agua y gestión de cuerpos de agua paisajísticos: Evaluación integral de la carga orgánica y el estado nutricional del agua para proporcionar soporte de datos a la restauración ecológica del agua.

Instrucciones de cableado e instalación

Durante la instalación, se recomienda colgar o fijar el sensor en un lugar con flujo de agua estable, sumergido al menos 30 cm por debajo del nivel de agua más bajo para evitar la adhesión de burbujas de aire a la ventana de medición. El área de medición del sensor debe estar orientada hacia la dirección del flujo de agua y fijada horizontal y firmemente. En zonas con flujo turbulento, se requiere refuerzo adicional para evitar impactos. Se recomienda añadir una funda protectora fuera del cable. La profundidad de instalación generalmente no supera los 2 metros.

Conexión eléctrica (cable blindado trenzado de 4 hilos):

• Cable rojo → Alimentación positiva (12～24 VDC)

• Cable negro → Tierra (GND)

• Cable azul → 485A

• Cable blanco → 485B

Antes de energizar, verifique cuidadosamente el orden de los cables. Todos los puntos de conexión deben recibir un tratamiento de sellado impermeable estricto, y se deben seleccionar cables con cierta resistencia a la corrosión para adaptarse a entornos sumergidos o húmedos a largo plazo.

Preguntas frecuentes (FAQ)

Q1: ¿Cuántos parámetros de calidad del agua puede medir simultáneamente el NBL-FUV-408?

A: El sensor utiliza tecnología de espectro completo y puede generar simultáneamente múltiples parámetros como COD, BOD, TOC, color, turbidez, TP, TN, nitrógeno amoniacal, nitrato y nitrito. Un solo sensor puede reemplazar varios instrumentos tradicionales.

Q2: ¿Cómo maneja la tecnología de espectro completo las interferencias en agua de alta turbidez?

A: El producto cuenta con un algoritmo dedicado integrado que utiliza un camino óptico de referencia y compensación espectral para eliminar en tiempo real la influencia de las partículas y la turbidez en los resultados de medición, mejorando la fiabilidad de los datos en masas de agua complejas.

Q3: ¿El protocolo RS485 Modbus soporta la integración con otros sistemas?

A: Sí. El sensor sigue estrictamente la norma Modbus/RTU y puede conectarse directamente a PLC, recolectores de datos, sistemas SCADA o plataformas IoT. Ofrece una red flexible y fácil integración.

Q4: ¿El sensor requiere calibración frecuente?

A: El método de calibración es la calibración espectral, que es simple de operar (enviar comando en agua desionizada). La frecuencia real de calibración puede determinarse según los requisitos de la autoridad competente o las condiciones de calidad del agua en sitio, y el deriva suele ser pequeño.

Q5: ¿Cuál es la función del cepillo de limpieza automático?

A: El cepillo de limpieza puede limpiar la ventana de medición a intervalos regulares, evitando eficazmente la adhesión biológica y la acumulación de suciedad, reduciendo significativamente la frecuencia de mantenimiento manual y prolongando el tiempo de operación continua del sensor.

Q6: ¿A qué profundidad de agua es adecuado el sensor?

A: Se recomienda la instalación sumergida, con una profundidad controlada al menos 30 cm por debajo del nivel de agua más bajo y no superior a 2 metros como máximo, asegurando que la ventana de medición esté completamente sumergida sin burbujas de aire.

Q7: ¿El producto soporta longitud de cable personalizada?

A: Se proporciona un cable estándar de 5 metros. Otras longitudes pueden personalizarse según los requisitos del proyecto, pero se debe asegurar el tratamiento impermeable y la integridad de la señal.

Q8: ¿Cuál es el período de garantía del producto?

A: Se proporciona un servicio de garantía de un año a partir de la fecha de venta (excluyendo daños causados por uso indebido). El sensor utiliza housing de acero inoxidable 316L de alta calidad y componentes ópticos, con una larga vida útil diseñada.

Resumen e invitación a la cooperación

El sensor en línea multi-parámetro a espectro completo NiuBoL NBL-FUV-408 proporciona un camino técnico eficiente y profesional para el monitoreo en línea multi-parámetro de la calidad del agua gracias a la tecnología de absorción a espectro completo, algoritmos de compensación inteligentes y solución de integración confiable RS485 Modbus. Ayuda a los integradores de sistemas y contratistas de ingeniería a utilizar menos dispositivos para lograr un monitoreo sincrónico de más parámetros, reduciendo los costos de implementación y la dificultad de operación/mantenimiento mientras se garantiza la estabilidad y consistencia de los datos.

Si está planificando proyectos de tratamiento de aguas residuales, monitoreo ambiental o tratamiento de aguas industriales y necesita una solución de sensor multi-parámetro de calidad del agua altamente integrada, no dude en contactar al equipo técnico de NiuBoL. Proporcionaremos soporte detallado de parámetros técnicos, sugerencias de selección, orientación de instalación y suministro estable a largo plazo de productos para crear conjuntamente un sistema de monitoreo inteligente y confiable del medio ambiente acuático.

Hoja de datos del sensor multi-parámetro a espectro completo en línea NiuBoL NBL-FUV-408

NiuBoL NBL-FUV-408 online full-spectrum multi-parameter sensor.pdf
