Sensor de cromatidez de grado industrial NBL-COL-408-S : Equipo de monitoreo de cromatidez del agua para tratamiento de aguas residuales, mo···

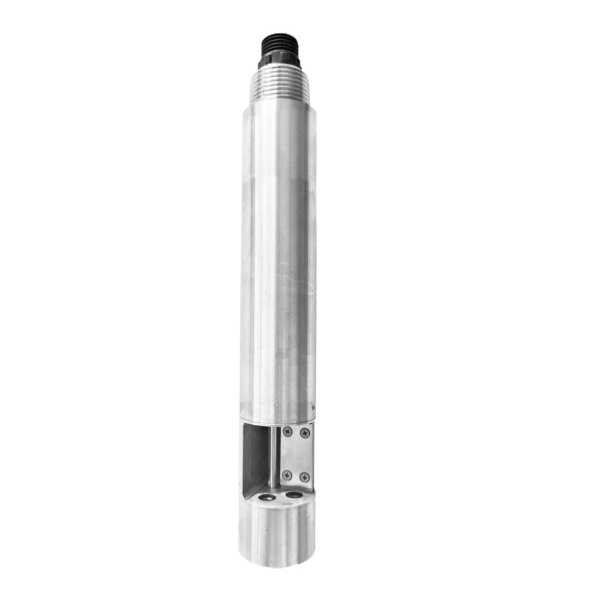

NBL-COL-408-S Sensor industrial de color en línea para calidad del agua

La medición tradicional de color a menudo sufre interferencias de turbidez, adhesión biológica y consumo de reactivos, lo que resulta en datos inestables, mantenimiento frecuente e integración compleja. El sensor de color en línea NBL-COL-408-S de NiuBoL adopta tecnología de compensación óptica de doble longitud de onda y diseño de limpieza automática, resolviendo eficazmente estos puntos dolorosos de ingeniería y proporcionando a los integradores de sistemas y contratistas de ingeniería una solución de monitoreo de color en línea de alta precisión, bajo mantenimiento y fácil integración.

Ventajas principales

• Compensación automática de doble longitud de onda: Un camino óptico de medición y un camino óptico de referencia, con algoritmos inteligentes que eliminan las interferencias de turbidez y partículas para una medición de color más estable.

• Cepillo de limpieza automática integrado: Evita eficazmente la adhesión de biofilm, reduce el mantenimiento manual y garantiza un funcionamiento continuo a largo plazo.

• Salida digital integrada: Protocolo RS-485 Modbus/RTU soporta conexión perfecta a PLC, SCADA o plataformas IoT, con salida analógica 4-20mA opcional.

Visión general del producto del sensor de color en línea NBL-COL-408-S

El sensor de color en línea NBL-COL-408-S de NiuBoL está diseñado basado en el método de absorción de luz visible de doble longitud de onda. Combina la luz de medición de 470 nm con luz de referencia para medir con precisión el color del agua mientras genera parámetros de turbidez y realiza compensación de interferencias. El producto no requiere reactivos químicos, es ecológico, compacto y adecuado para instalación en línea sumergida para lograr un monitoreo continuo e ininterrumpido de la calidad del agua.

El sensor adopta procesamiento de señal digital, con respuesta rápida, bajo deriva y alta estabilidad. Incluso en entornos sumergidos a largo plazo, mantiene un rendimiento de medición confiable. El cepillo de limpieza integrado suprime eficazmente la adhesión microbiana, reduciendo significativamente los costos de mantenimiento en sitio. Soporta interfaz RS-485 y protocolo Modbus/RTU estándar para una fácil integración del sistema; la salida de corriente 4-20mA opcional cumple con los requisitos de acceso de diferentes sistemas de control.

Este sensor es particularmente adecuado para proyectos de monitoreo de calidad del agua en aguas residuales industriales, aguas residuales domésticas y cuerpos de agua naturales con requisitos estrictos para indicadores de color, ayudando a los equipos de ingeniería a construir redes de monitoreo de calidad del agua en línea de bajo costo y alta confiabilidad.

Ventajas técnicas principales del sensor de color en línea NBL-COL-408-S

• Medición óptica y optimización algorítmica: Adopta el método de absorción de luz visible de doble longitud de onda. Un camino de luz visible se utiliza para la medición de color y un camino de luz de referencia para el monitoreo de turbidez. Un algoritmo dedicado proporciona compensación en tiempo real de la atenuación del camino óptico, eliminando eficazmente la interferencia de partículas en suspensión en la medición de color y mejorando la confiabilidad de los datos.

• Función de limpieza automática: Equipado con un cepillo de limpieza mecánico que puede limpiar automáticamente la ventana de medición a intervalos programados o según sea necesario, evitando la acumulación de biofilm y suciedad y prolongando significativamente el ciclo sin mantenimiento.

• Protección de hardware y materiales: La carcasa del sensor utiliza acero inoxidable 316L con excelente resistencia a la corrosión; nivel de protección IP68 soporta inmersión prolongada bajo el agua (presión de trabajo <0,1 MPa). El conector impermeable de 5 pines M16 garantiza una conexión confiable.

• Diseño de bajo consumo y anti-interferencias: El consumo de energía es solo 0,2 W@12 V. Utiliza transmisión de señal digital y cable blindado, resistiendo eficazmente las interferencias electromagnéticas y adecuado para entornos de sitios industriales complejos.

• Integración fácil: Protocolo estándar RS-485 Modbus/RTU soporta redes multi-sensor; salida 4-20mA opcional es compatible con sistemas analógicos tradicionales. El método de calibración de dos puntos es fácil de operar y los parámetros de calibración se almacenan dentro del sensor para un mantenimiento y reemplazo conveniente.

• Estabilidad a largo plazo: Tiempo de respuesta <30 s, límite de detección mínimo 2 Hazen, deriva pequeña. Mantiene alta precisión incluso durante operación continua, reduciendo la frecuencia de calibración.

Estas ventajas convierten al NBL-COL-408-S en una elección ideal para construir sistemas de monitoreo de calidad del agua eficientes y confiables, particularmente adecuado para escenarios de aplicación que requieren atención simultánea a los indicadores de color y turbidez.

Especificaciones técnicas del sensor de color en línea para calidad del agua NBL-COL-408-S

Escenarios de aplicación del sensor de color en línea NBL-COL-408-S

1. Plantas de tratamiento de aguas residuales municipales: Monitoreo en tiempo real del color y turbidez del efluente para asistir en el ajuste de procesos y garantizar la descarga conforme.

2. Sistemas de tratamiento de aguas residuales industriales: Monitoreo en línea para aguas residuales de alta coloración en industrias de impresión y teñido, papel, química y otras, para optimizar procesos de tratamiento y reducir riesgos de excedencia.

3. Monitoreo ambiental de ríos, lagos y aguas superficiales: Instalación sumergida en secciones de monitoreo para lograr monitoreo continuo sincrónico de color y turbidez, apoyando la recolección de datos para plataformas de agua inteligente.

4. Fuentes de agua potable y redes de suministro de agua: Monitoreo de cambios en el color del agua para detectar oportunamente contaminación orgánica o anomalías y mejorar la garantía de seguridad del suministro de agua.

5. Monitoreo de agua de enfriamiento en circulación industrial: Combinado con datos de turbidez para evaluar la calidad del agua, prevenir incrustaciones y corrosión en equipos.

Instrucciones de cableado e instalación

Durante la instalación, se recomienda colgar o fijar el sensor en un área con flujo de agua estable, sumergido al menos 30 cm por debajo del nivel de agua más bajo para evitar que burbujas de aire se adhieran a la ventana de medición. El área de medición del sensor debe enfrentar la dirección del flujo de agua y fijarse horizontal y firmemente. En áreas con flujo turbulento, se requiere fijación adicional para evitar impactos. Se recomienda agregar una manga protectora fuera del cable. La profundidad de instalación generalmente no supera los 2 metros.

Conexión eléctrica (cable blindado de 5 núcleos):

• Cable rojo → Alimentación positiva (12～24VDC)

• Cable negro → Tierra (GND)

• Cable azul → 485A

• Cable blanco → 485B

• Cable amarillo → Salida de corriente 4-20mA (opcional, dejar flotante si no se usa)

Antes de encender, por favor verifique cuidadosamente la secuencia de cables. Todos los puntos de cableado deben recibir un tratamiento estricto de sellado impermeable, y se deben seleccionar cables con cierta resistencia a la corrosión para adaptarse a entornos submarinos o húmedos a largo plazo.

FAQ

Q1: ¿El NBL-COL-408-S soporta medición simultánea de color y turbidez?

R: Sí. El sensor adopta diseño de doble longitud de onda y puede generar simultáneamente parámetros de color y turbidez, con compensación automática de interferencias de turbidez mediante algoritmos.

Q2: ¿Cómo ayuda el cepillo de limpieza automática a reducir los costos de mantenimiento?

R: El cepillo de limpieza integrado puede limpiar la ventana de medición a intervalos regulares, evitando eficazmente la adhesión biológica y la acumulación de suciedad, reduciendo significativamente la frecuencia de limpieza manual y prolongando la vida útil del sensor.

Q3: ¿El protocolo RS485 Modbus es conveniente para la integración del sistema?

R: Sí. El producto sigue estrictamente el estándar Modbus/RTU y puede conectarse directamente a PLC, colectores de datos o gateways IoT. Soporta redes multi-nodo y es fácil y confiable de integrar.

Q4: ¿La medición de color es precisa en cuerpos de agua con alta turbidez?

R: El sensor utiliza camino óptico de referencia y algoritmos dedicados para compensar las interferencias de turbidez y partículas, manteniendo alta precisión de medición de color incluso bajo ciertas condiciones de turbidez.

Q5: ¿El sensor soporta salida 4-20mA?

R: Sí. La salida de corriente 4-20mA está disponible como opción y puede usarse junto con la salida digital RS-485 para cumplir con los requisitos de acceso de diferentes sistemas de control.

Q6: ¿Cuál es el ciclo de mantenimiento aproximado?

R: En condiciones normales, el cepillo de limpieza puede funcionar eficazmente. Se recomienda devolver el sensor a la fábrica para inspección y mantenimiento del cepillo de limpieza y del dispositivo de sellado dinámico cada 18 meses. La frecuencia de mantenimiento real debe ajustarse según la calidad del agua en sitio.

Q7: ¿A qué profundidad de agua es adecuado el sensor?

R: Se recomienda instalación sumergida, con profundidad generalmente controlada al menos 30 cm por debajo del nivel de agua más bajo y no más de 2 metros como máximo para evitar que las burbujas de aire afecten la medición.

Q8: ¿Cuál es el período de garantía del producto?

R: Se proporciona servicio de garantía de un año desde la fecha de venta (excluyendo daños causados por el hombre). El sensor utiliza materiales de alta calidad y tiene una larga vida útil diseñada.

Resumen e invitación a la cooperación

El sensor de color en línea para calidad del agua NBL-COL-408-S de NiuBoL proporciona una solución de ingeniería profesional y estable para el monitoreo de color de la calidad del agua mediante tecnología de compensación de doble longitud de onda, función de limpieza automática y solución de integración confiable RS485 Modbus. Ayuda a los integradores de sistemas y contratistas de ingeniería a lograr medición en línea continua de bajo mantenimiento y alta precisión en proyectos de tratamiento de aguas residuales, aguas residuales industriales y monitoreo ambiental, reduciendo los costos generales de operación y mantenimiento y mejorando la credibilidad de los datos.

Si está seleccionando equipo para un proyecto de monitoreo de color o necesita soporte técnico y soluciones personalizadas para condiciones específicas de calidad del agua, no dude en contactar al equipo profesional de NiuBoL. Proporcionaremos orientación detallada de selección de productos, sugerencias de instalación y puesta en marcha, y servicios de suministro estables y confiables para ayudar a que su sistema de monitoreo del entorno hídrico se implemente de manera eficiente.

Ficha técnica del sensor de color en línea NBL-COL-408-S

NBL-COL-408-S online Water quality chroma sensor.pdf
