Factores que afectan la medición de turbidez | Selección de sensor de turbidez en línea y especificaciones de mantenimiento

Introducción: La "Turbidez" como Parámetro Central de Control de Procesos y su Esencia Óptica

En los sistemas de monitorización multiparamétrica de la calidad del agua y de control de procesos de fluidos, la turbidez es un parámetro de control central altamente representativo. Desde la esencia de la física optoelectrónica, la turbidez no es una unidad de concentración másica directa de una sustancia, sino una propiedad óptica compleja. Se refiere a la caracterización física de cómo las partículas en suspensión en un fluido impiden la transmisión de la luz.

Cuando un haz de luz colimado se inyecta en una muestra de fluido, debido a la presencia de partículas suspendidas no homogéneas (como sedimentos, coloides, algas, microorganismos y polímeros macromoleculares industriales) con índices de refracción diferentes al medio circundante, los fotones experimentan dispersión (cambio en la dirección de propagación) y absorción (pérdida de energía) al pasar a través de estas partículas. En el control de filtración industrial, la purificación y desinfección de agua potable, y el cumplimiento de vertidos de aguas residuales ambientales, la turbidez es un indicador de control clave para evaluar la eficiencia de intercepción del sistema y el riesgo de paso del lecho filtrante. Los datos de turbidez en línea, en tiempo real y de alta precisión, determinan directamente la estabilidad del bucle de retroalimentación del proceso. Sin embargo, en condiciones complejas in situ, debido a la sensibilidad de las características ópticas, son propensas a ocurrir varias interferencias parásitas durante el proceso de medición.

Puntos Críticos Centrales: Deconstrucción de Cuatro Factores de Interferencia que Afectan la Precisión de la Medición de Turbidez

En la práctica, siempre que se realiza una medición óptica, las cadenas causales de interferencia son omnipresentes. Para lograr un control de procesos preciso, se debe analizar profundamente los siguientes cuatro factores de interferencia subyacentes:

2.1 Factor A: Interferencia por Refracción de Burbujas y Saltos Dinámicos   Las burbujas son la principal interferencia física que causa saltos anómalos de datos en los turbidímetros en línea industriales. El índice de refracción del agua es aproximadamente 1.333, mientras que el índice de refracción del aire dentro de las burbujas se acerca a 1.000. Cuando se generan microburbujas en el fluido debido a cambios bruscos de presión, aumento de temperatura o agitación mecánica, cada burbuja actúa como una minúscula lente esférica en la trayectoria óptica.

Evitación en el Proceso:Se debe evitar la interferencia de burbujas optimizando el punto de instalación in situ. Instale el sensor en una sección con velocidad de flujo estable y sin turbulencias desordenadas, verticalmente o inclinado en contra del flujo, evitando la parte superior de las tuberías (donde se acumula gas) o directamente detrás de las salidas de las bombas.

2.2 Factor B: Tamaño y Forma de Partículas, y Distribución Espacial de Ángulos de Dispersión   Las formas físicas de la materia en suspensión en el agua varían ampliamente, con distribuciones de tamaño de partícula que a menudo abarcan varios órdenes de magnitud, lo que conduce a diferencias fundamentales en la distribución espacial de energía de la luz dispersada.

Control de la Geometría Espacial:Las diferencias en la forma y el tamaño de las partículas provocan respuestas de intensidad de luz lateral y frontal muy diferentes. Por lo tanto, el ángulo de dispersión debe especificarse estrictamente en la medición de turbidez. El principio nefelométrico de 90° reconocido por la industria ofrece una alta estabilidad y superioridad al capturar partículas suspendidas de varios tamaños y equilibrar las contribuciones combinadas de dispersión de partículas grandes y pequeñas.

2.3 Factor C: Absorción Espectral de la Intensidad de Luz por el Color del Agua (Sesgo Negativo Colorimétrico)   El color del agua, causado por materia orgánica disuelta (como ácido húmico, ácido tánico) o colorantes industriales, tiene un fuerte efecto de absorción sobre la fuente de luz de los turbidímetros convencionales.

Evitación en el Proceso:Se deben abandonar las fuentes de luz visibles y utilizar longitudes de onda especiales invisibles diferentes a la luz visible (como la luz infrarroja cercana) para minimizar la absorción espectral y la interferencia de fluorescencia parcial.

2.4 Factor D: Luz Parásita Externa y Reflexión Parasitaria de Fondo (Deriva Positiva del Punto Cero)   Esta interferencia depende directamente de los límites físicos del sensor y del proceso de instalación en el tanque.

Consecuencia Física:Estos rayos de luz parásita no deseados son recibidos y amplificados por el detector de 90°, formando directamente un fuerte ruido de fondo óptico, causando un desbordamiento severo del punto cero y una deriva positiva (lectura no cero cuando no hay materia en suspensión presente).

Avance Tecnológico: Mecanismo Optoelectrónico Anti-interferencia del Sensor de Turbidez Nefelométrico NiuBoL NBL-WQ-TS

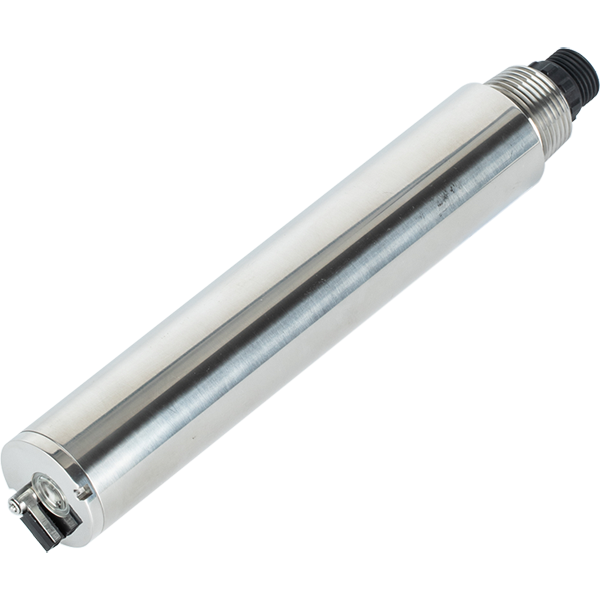

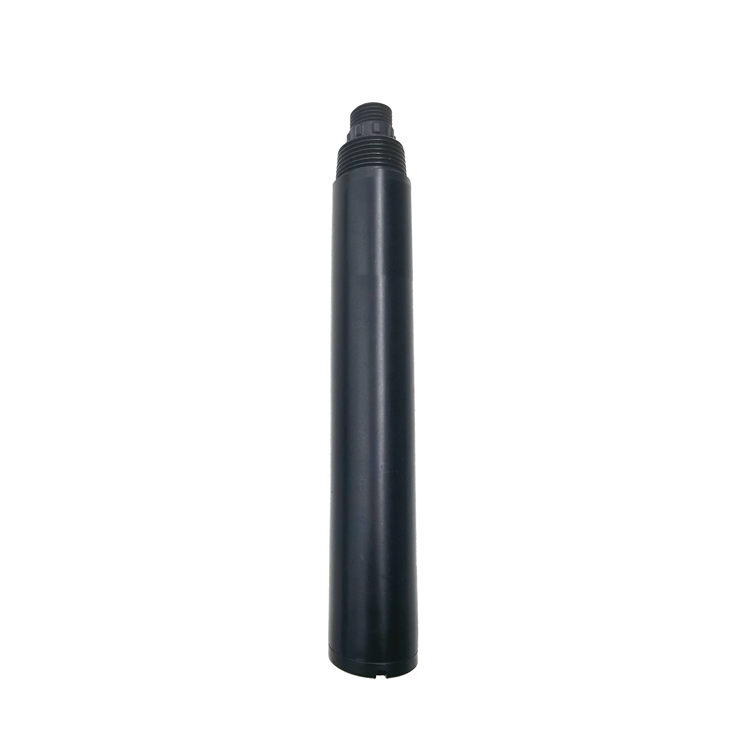

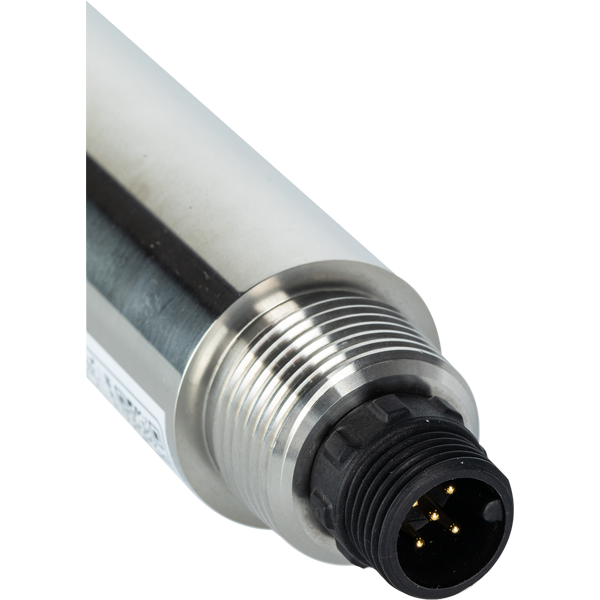

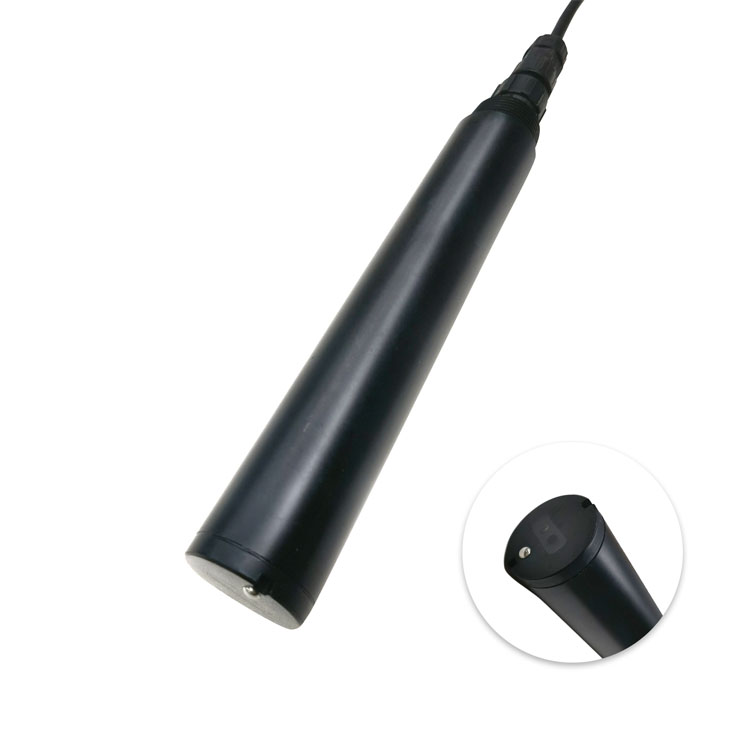

Abordando los cuatro puntos críticos de interferencia óptica en condiciones industriales, NiuBoL ha desarrollado el sensor de turbidez en línea integrado NBL-WQ-TS. Este dispositivo está estrictamente diseñado basándose en el principio nefelométrico de 90°, eliminando las interferencias ambientales una por una desde la arquitectura de hardware físico y de la trayectoria óptica:

Fuente de Luz LED Infrarroja Cercana de 860nm:   El NBL-WQ-TS abandona las fuentes de luz visibles convencionales y utiliza un LED infrarrojo cercano de 860nm altamente estable. Esta longitud de onda infrarroja invisible específica evita perfectamente las bandas de absorción espectral de los colores naturales del agua (como amarillo, marrón, verde), eliminando completamente la interferencia del color. Logra una medición de dispersión de partículas pura incluso cuando se enfrenta a aguas residuales de elaboración de alimentos, impresión y teñido.

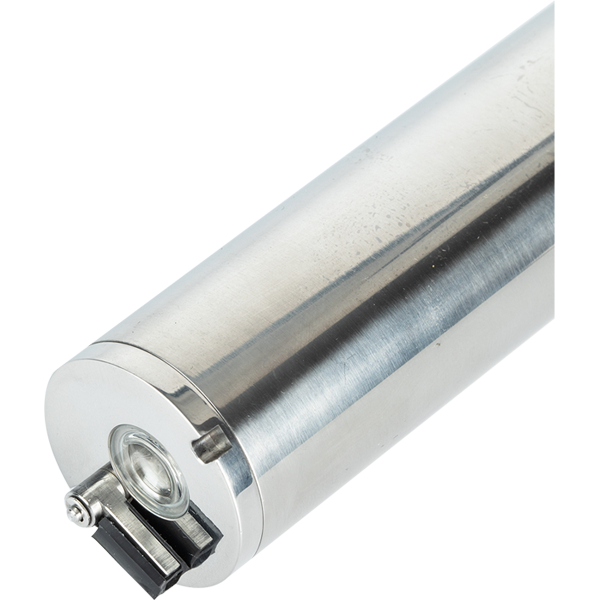

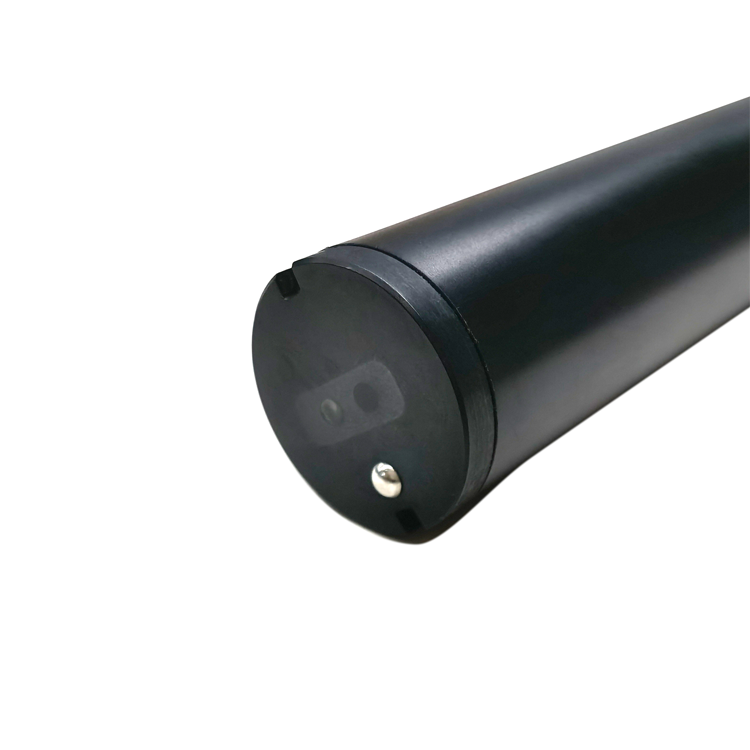

Estructura Física de Precisión de Fibra Óptica:   El dispositivo utiliza un diseño de transmisión de fibra óptica altamente concentrado y colimación del haz en su interior, convergiendo la luz incidente en un haz de energía paralelo, limitando estrictamente el área de difusión del punto. Esta estructura de trayectoria óptica cerrada y altamente enfocada le otorga una fuerte resistencia a la luz parásita externa y a la interferencia de la luz natural.

Diseño de Geometría de Dispersión Estándar de 90°:   Sigue estrictamente la norma internacional ISO 7027, colocando el receptor en una posición de 90° estrictamente perpendicular a la luz incidente. Este diseño geométrico tiene una reproducibilidad excelente para la dispersión de Mie y la dispersión de Rayleigh, asegurando una alta linealidad y precisión en todo el rango de 0-1000 NTU.

Tabla de Parámetros Técnicos Clave del Sensor de Turbidez en Línea NiuBoL NBL-WQ-TS

Durante la integración de sistemas y la selección de adquisiciones al por mayor de ingeniería, el hardware estandarizado, las especificaciones de rango y los parámetros eléctricos son la base para garantizar la compatibilidad del sistema. Los parámetros específicos son los siguientes:

Integración del Sistema de Agua Inteligente y Especificación de Cableado In Situ a Prueba de Humedad

Para integrar perfectamente el turbidímetro en línea en la red de control IoT y garantizar una alta fiabilidad, la instalación física in situ y la integración eléctrica deben seguir estrictamente estas especificaciones:

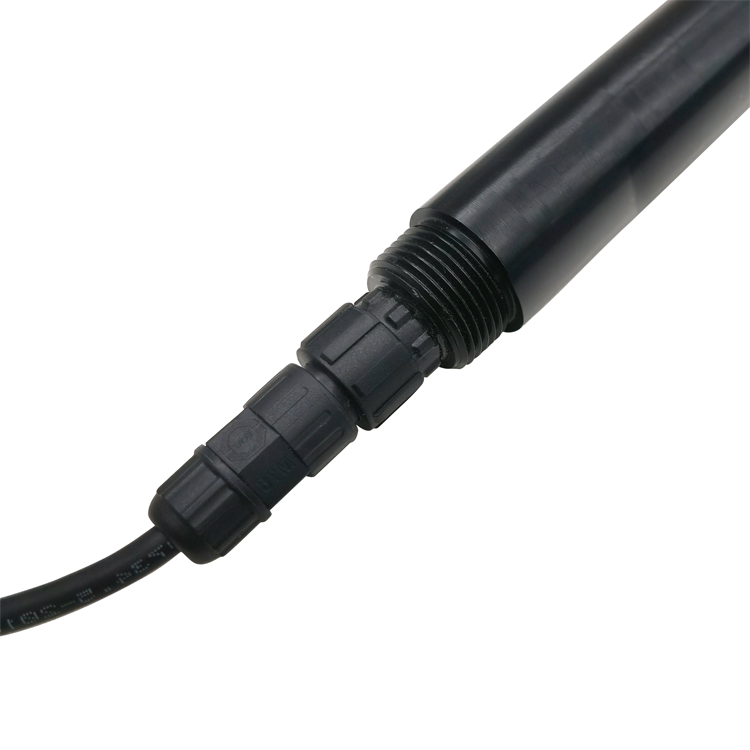

Evitar Errores en la Instalación Física:Utilice la rosca 3/4 NPT para instalación sumergible o fijación en tubería. Realice estrictamente un tratamiento secundario impermeable y anticorrosivo en los puntos de conexión. Considerando que los cables necesitan estar sumergidos durante largos períodos en agua (incluyendo agua de mar o aguas residuales industriales de alta salinidad) o expuestos a aire agresivo, todos los terminales intermedios deben estar equipados con cinta selladora impermeable y fundas anticorrosivas. Reserve holgura natural para los cables; nunca mantenga los cables bajo tensión durante la suspensión para prevenir la pérdida de señal debido a rotura por fatiga del cable.

Topología de Control:El sensor se alimenta con 12-24V DC, y su consumo de energía estático ultra bajo de 0.2W permite la conexión directa a varios RTU remotos de baja potencia con energía solar o sistemas de control de lazo cerrado PLC de planta. A través de la conexión directa RS-485, se puede lograr un sondeo de datos de campo de alta frecuencia.

Calibración Estandarizada de Grado Industrial y Procedimientos de Mantenimiento Diario

La medición de turbidez depende completamente del flujo óptico; la limpieza de la ventana de medición y los procedimientos de calibración estandarizados son la línea de vida del instrumento.

6.1 Proceso de Calibración de Especificación de Ingeniería Estricta de 10cm   Para eliminar completamente la reflexión parasitaria y el ruido de fondo generados por las paredes del recipiente de calibración, se debe realizar el siguiente procedimiento de calibración de dos puntos estandarizado:

Calibración de Cero:Utilice un vaso de precipitados grande para medir una cantidad apropiada de solución de turbidez cero. Suspenda verticalmente el sensor NBL-WQ-TS en la solución. Especificación de Ingeniería Crítica:La cara de medición del sensor debe mantenerse al menos a 10 cm por encima del fondo del vaso y también a al menos 10 cm de las paredes internas. Deje reposar durante 3-5 minutos hasta que la lectura se estabilice completamente y las microburbujas asciendan y escapen totalmente, luego emita el comando de calibración de cero.

Calibración de Pendiente:Con el mismo diseño de suspensión física (manteniendo >10 cm de las paredes y el fondo), sumerja verticalmente el sensor en la solución estándar de Formazina. Deje reposar durante 3-5 minutos hasta que se estabilice, luego realice la calibración de ganancia de pendiente.

6.2 Mantenimiento Diario de la Limpieza de la Ventana   Superficie Externa y Ventana Óptica del Sensor:Limpie regularmente la superficie externa del sensor y la ventana de medición óptica con agua de grifo a baja presión. Si persisten residuos de suciedad o biopelícula, limpie suavemente con un paño suave no tejido húmedo. Para suciedad grasienta persistente, agregue una pequeña cantidad de detergente doméstico al agua del grifo para remojar y limpiar.

Precauciones de Mantenimiento:El sensor contiene lentes ópticos de precisión extremadamente sensibles y componentes electrónicos de microcorriente. Durante el mantenimiento, asegúrese de que el sensor no esté sujeto a impactos mecánicos severos. El interior está completamente sellado y no contiene piezas reparables por el usuario.

Preguntas Frecuentes

P1: ¿Por qué la fuente de luz infrarroja de 860nm utilizada en el NBL-WQ-TS puede ignorar la interferencia del color de cuerpos de agua como cervecerías o de alto color como el Río Amarillo?   R: Porque la mayoría de las sustancias coloreadas (como las moléculas amarillas naturales en el mosto de fermentación, ácido húmico, etc.) tienen bandas de absorción espectral concentradas principalmente en la región de luz visible de 380nm-780nm. El NBL-WQ-TS utiliza luz infrarroja cercana de 860nm, que está fuera del rango de absorción espectral selectiva de estas moléculas de color. Los fotones solo experimentan dispersión física con partículas sólidas en suspensión al pasar, eliminando así completamente el sesgo negativo causado por el color.

P2: Si el sensor está a menos de 10 cm del fondo del vaso durante la calibración, ¿causará una desviación positiva o negativa?   R: Causará una desviación positiva significativa (lectura falsamente alta). Cuando la cara de medición está demasiado cerca del fondo del recipiente, el haz de luz infrarroja incidente de alta intensidad golpea la superficie sólida del vaso, produciendo luz reflejada parásita de fondo "no de partículas". Esta porción de luz reflejada, recibida por el detector de 90°, es malinterpretada por el instrumento como contribución de dispersión de partículas en el agua, elevando así el punto cero.

P3: ¿Cómo emparejar con precisión los tres rangos diferentes (0-20 NTU, 0-200 NTU, 0-1000 NTU) para el tratamiento de agua limpia municipal y de aguas residuales químicas de alta pureza?   A:   - 0-20.00 NTU (alta resolución 0.01 NTU):Se adapta precisamente al efluente de plantas de agua potable municipal, procesos de agua pura de ultrafiltración/ósmosis inversa y aguas residuales de enjuague de semiconductores de alta pureza.   - 0-200.0 NTU:Apropiado para agua cruda en plantas de tratamiento de agua, control de procesos de reutilización de agua regenerada y puntos de descarga de aguas residuales industriales leves.   - 0-1000.0 NTU:Diseñado específicamente para tanques de aireación, efluentes de tanques de sedimentación en plantas de tratamiento de aguas residuales y proyectos de monitoreo de descarga de contaminación ambiental a gran escala.

P4: ¿Cuáles son los requisitos de fijación por rosca para la protección IP68 (hasta 20m de profundidad) para el monitoreo de la calidad del agua en embalses y presas de aguas profundas?   A: La carcasa del sensor está hecha de compuesto POM y ABS, ofreciendo una fuerte resistencia a la presión. Durante la instalación en aguas profundas, nunca use el cable del sensor directamente para izar. La rosca posterior 3/4 NPT debe usarse para fijar el sensor a una varilla de conexión de carga rígida de acero inoxidable o PVC, y luego se fija todo el conjunto de varilla al soporte de la presa, asegurando que el dispositivo no se desplace ni tuerza bajo las corrientes de agua a 20m de profundidad.

P5: Para tuberías de suministro de agua secundario que contienen microburbujas, ¿qué disposición de celda de flujo debe usarse con este sensor?   A: Se recomienda que los integradores de sistemas no utilicen la instalación directa en línea, sino que diseñen una "celda de flujo de derivación de desgasificación". Desvíe el flujo de la tubería principal hacia el fondo de la celda de flujo, con una velocidad de flujo baja, permitiendo que el fluido ascienda lentamente. Las microburbujas escaparán y ventearán desde la parte superior bajo el efecto combinado de la gravedad y la diferencia de flotabilidad. El agua de muestra desgasificada de la capa media-inferior luego pasa a través de la cara de medición del sensor por rebosamiento.

P6: ¿Proporciona el sensor de turbidez NiuBoL un manual de registro de desarrollo Modbus-RTU estándar para admitir la conexión en cadena de múltiples sensores?   A: Sí. Toda la serie NBL-WQ-TS es compatible de forma nativa con la interfaz industrial estándar RS-485 y el protocolo Modbus-RTU. Cada sensor puede tener su dirección de esclavo única cambiada mediante comando de software. Los integradores de sistemas pueden conectar docenas de sensores en paralelo en un solo par de cables trenzados y leer directamente los datos de registro de turbidez y temperatura sin ningún módulo de conversión de terceros.

Resumen

En la integración de sistemas de monitoreo IoT multiparamétrico de calidad del agua y sistemas de monitoreo ambiental, controlar con precisión la interferencia de burbujas y eliminar la luz reflejada parasitaria de fondo es equivalente a salvaguardar la línea de vida subyacente de todo el sistema de monitoreo. Con su mecanismo optoelectrónico infrarrojo de 860nm, arquitectura geométrica de alto estándar de 90° y el conveniente protocolo Modbus-RTU, el sensor de turbidez en línea nefelométrico NiuBoL NBL-WQ-TS proporciona una solución en línea robusta y de calidad de ingeniería para proyectos de agua globales.

Ruta de Soporte Técnico y Adquisición Comercial:   Para obtener el manual completo de registros de comunicación Modbus, los dibujos de instalación CAD para el sensor de turbidez en línea NiuBoL NBL-WQ-TS, o para obtener cotizaciones especiales para adquisiciones al por mayor gubernamentales ambientales, por favor contacte directamente a nuestro equipo de ingeniería de aplicaciones. Proporcionaremos soporte de integración de soluciones técnicas 1 a 1 en 24 horas.
