Integración en línea del sistema de sensor de oxígeno disuelto: solución técnica del método de fluorescencia y guía de aplicación del proyecto

I. Núcleo técnico: principio de funcionamiento del sensor de oxígeno disuelto por fluorescencia y ventajas de compatibilidad del sistema

Para los integradores de sistemas de monitoreo de la calidad del agua y los contratistas de proyectos, el oxígeno disuelto (DO) es un indicador central para evaluar la capacidad de autopurificación del agua, la salud ecológica y los procesos de reacción bioquímica. Los sensores electroquímicos tradicionales (polarográficos o galvánicos) tienen limitaciones inherentes, como el consumo de electrolitos, la polarización de los electrodos, la dependencia de la velocidad del flujo y el mantenimiento frecuente del cabezal de la membrana, lo que aumenta la complejidad de la operación y el mantenimiento del sistema y los costos de propiedad a largo plazo.

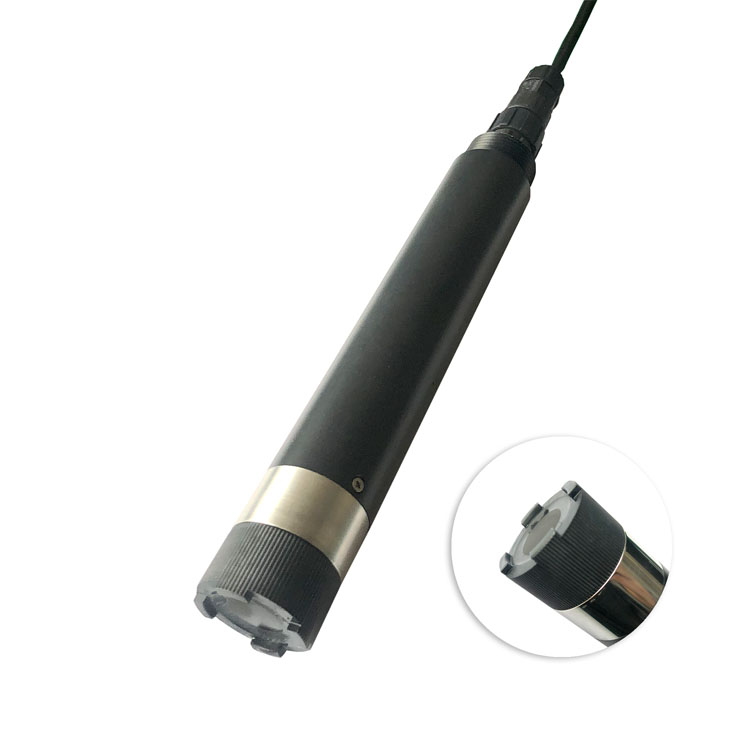

NiuBoL NBL-WQ-DO El sensor de oxígeno disuelto fluorescente en línea integrado adopta el principio de enfriamiento óptico, resolviendo fundamentalmente los puntos débiles de ingeniería mencionados anteriormente.

1.1 Breve descripción del principio de medición

El sensor tiene una fuente de luz de excitación incorporada que ilumina el complejo organometálico de rutenio en la superficie del cabezal de la membrana fluorescente. La sustancia fluorescente se excita para emitir fluorescencia. Las moléculas de oxígeno en el agua interactúan con la sustancia fluorescente provocando la extinción de la fluorescencia y la vida útil de la fluorescencia se acorta a medida que aumenta la presión parcial del oxígeno. Al detectar la diferencia de fase entre la luz de excitación y la luz emitida, combinada con la curva de calibración interna, después de la corrección de temperatura (compensación automática Pt1000) y salinidad, se genera el valor de concentración de oxígeno disuelto (mg/L) o saturación (%).

1.2 Comparación de desempeño de los integradores de sistemas

II. Escenarios de aplicación típicos para integradores de sistemas

El sensor de oxígeno disuelto por fluorescencia NBL-WQ-DO se ha implementado en proyectos por lotes en monitoreo del medio ambiente acuático, acuicultura, tratamiento de aguas residuales y control de procesos industriales. A continuación se analizan escenarios de aplicación típicos y el valor de la solución desde la perspectiva de los integradores:

2.1 Sistema de control de aireación inteligente para acuicultura en fábrica

Requisitos del escenario:En estanques de acuicultura de alta densidad, los niveles de oxígeno disuelto afectan directamente la densidad de población, el coeficiente de alimentación y la tasa de supervivencia. La aireación manual tradicional provoca un desperdicio de energía o una aireación insuficiente, lo que provoca riesgos de rotación del estanque.

Solución de integración:Los integradores conectan el sensor de oxígeno disuelto NBL-WQ-DO a la puerta de enlace de borde PLC o IoT para recopilar datos DO en tiempo real (0-20 mg/L, precisión ±2%). Establezca valores de umbral superior e inferior para vincular sopladores, válvulas de oxígeno líquido o aireadores. Cuando DO está por debajo de 4 mg/L, el equipo de aireación se enciende automáticamente; cuando es superior a 6,5 ​​mg/L, se retrasa. El sistema registra las curvas de cambio DO ​​diarias para ayudar a optimizar las estrategias de alimentación: alimentación automática durante los períodos pico de oxígeno disuelto para reducir el coeficiente de alimentación.

Beneficios del proyecto:Después de implementar un sistema de aireación automática para 32 estanques en una base de cultivo de camarón, los costos anuales de electricidad disminuyeron en un 28 %, los costos de alimentación disminuyeron en un 15 % y la tasa de supervivencia aumentó en un 12 %.

2.2 Control preciso de la aireación en tanques bioquímicos de plantas de aguas residuales municipales

Requisitos del escenario:En A²/O, zanjas de oxidación y otros procesos, el oxígeno disuelto en la zona aeróbica debe mantenerse entre 2 y 4 mg/L para garantizar la eficiencia de la nitrificación. La aireación excesiva provoca un desperdicio de energía (que representa entre el 50% y el 70% del consumo total de energía de las plantas de tratamiento de aguas residuales), mientras que una aireación insuficiente afecta el cumplimiento del nitrógeno amoniacal del efluente.

Solución de integración:Sumergir el sensor NBL-WQ-DO al final del tanque aeróbico, con salida RS-485 conectada al sistema SCADA o controlador PID. Forma un control de circuito cerrado con sopladores de frecuencia variable: DO en tiempo real se compara con el valor establecido para ajustar la velocidad del ventilador o la apertura de la paleta guía. Tiempo de respuesta del sensor T90<30 segundos cumple con los requisitos de control de procesos en tiempo real. El cabezal de la membrana fluorescente no se ve afectado por los sulfuros ni la unión de lodos activados en el licor mezclado, lo que extiende el ciclo de mantenimiento a más de 30 días.

2.3 Estaciones de Monitoreo Automático de Aguas Superficiales y Fuentes de Agua

Requisitos del escenario:Los departamentos de protección ambiental requieren un monitoreo rutinario de los indicadores de oxígeno disuelto en ríos, lagos y embalses, con datos cargados en tiempo real en las plataformas regulatorias. Las estaciones de monitoreo suelen estar ubicadas en ubicaciones remotas, lo que requiere estabilidad a largo plazo y bajo mantenimiento.

Solución de integración:Integre NBL-WQ-DO en analizadores multiparamétricos de calidad del agua (junto con sensores pH, conductividad, turbidez y nitrógeno amoniacal). Los datos se recopilan a través de 4G RTU utilizando el protocolo Modbus RTU y se cargan en la plataforma en la nube de protección ambiental. El sistema utiliza energía solar, el consumo de energía del sensor es de solo 0,2 W, lo que permite un funcionamiento continuo durante más de 7 días en días nublados y lluviosos cuando se combina con RTU ​​de bajo consumo. Solo se reemplaza un cabezal de membrana fluorescente por año, lo que reduce la mano de obra de mantenimiento in situ en un 80 % en comparación con las soluciones electroquímicas.

2.4 Proyectos de restauración ecológica de ríos y mejora de la calidad del agua

Requisitos del escenario:En el tratamiento de aguas negras y malolientes y en la operación de humedales artificiales, el oxígeno disuelto es un indicador clave para evaluar el efecto de reoxigenación de la aireación y la capacidad de producción de oxígeno de la fotosíntesis de las plantas acuáticas. Requiere monitoreo multipunto a largo plazo.

Solución de integración:Implementar puntos de monitoreo tipo boya a intervalos de 200 a 500 metros a lo largo de la sección del río de tratamiento, cada boya equipada con NBL-WQ-DO y sensores de temperatura. Los datos se recopilan en el servidor central a través de una puerta de enlace inalámbrica para generar mapas de calor de distribución espaciotemporal DO, evaluando las posiciones de inicio y parada del equipo de aireación y las duraciones de operación. La clasificación de protección IP68 (funcionamiento continuo sumergido a 1,5 metros bajo el agua) cumple con los requisitos de implementación en campo.

III. Guía de selección y precauciones de integración del sensor de oxígeno disuelto NBL-WQ-DO

3.1 Lista de verificación de parámetros de selección básicos

3.2 Precauciones de integración del sistema

(1) Protocolo de comunicación y análisis de datos
   El sensor adopta el protocolo estándar Modbus RTU. Las definiciones de las direcciones de registro deben obtenerse del manual del producto.

(2) Diseño de fuente de alimentación y aislamiento de señal

• Cuando el sensor comparte energía con motores e inversores, se recomienda instalar módulos de potencia de aislamiento CC-CC o aisladores de señal para evitar interferencias EMI que causen anomalías en la comunicación RS-485.

• Para transmisión de larga distancia (>500 metros), instale resistencias coincidentes de terminales de 120 Ω al principio y al final del bus.

(3) Posición de instalación y adaptación de las condiciones de trabajo

• Evite la instalación en áreas con acumulación de burbujas (directamente encima de los discos de aireación) o flujo turbulento que pueda causar daños mecánicos.

• Instalación del depósito aeróbico de depuradora: recomendado a 0,5-1 metro del fondo y a más de 0,3 metros de la pared para evitar la acumulación de lodos cubriendo el cabezal de la membrana fluorescente.

(4) Estrategia de calibración

• Calibración de dos puntos: la calibración de punto cero utiliza una solución anhidra de sulfito de sodio (entorno sin oxígeno), la calibración de pendiente utiliza agua saturada de aire (100% de saturación).

• Frecuencia de calibración de campo: cada 3-6 meses o después del reemplazo del cabezal de membrana. Si el departamento competente exige verificaciones más frecuentes, seguir la normativa.

(5) Garantía de calidad de los datos

• El sensor tiene compensación de temperatura incorporada (Pt1000), pero en escenarios de fluctuación extrema de temperatura, se recomiendan algoritmos de corrección de temperatura adicionales.

• Los rayones o el envejecimiento de la superficie del cabezal de la membrana fluorescente causarán una desviación en la medición. Se recomienda establecer un registro de reemplazo de cabezales de membrana y reemplazarlos de manera centralizada cada año.

IV. Mantenimiento y calibración: puntos clave para reducir los costos de operación y mantenimiento del proyecto a largo plazo

Para los integradores de sistemas, el costo de mantenimiento posterior del sensor es un punto competitivo clave en la oferta de soluciones y compromisos de servicio posventa. El diseño del método de fluorescencia NBL-WQ-DO reduce significativamente la carga de operación y mantenimiento:

Lista de verificación de mantenimiento diario:

Nota importante:Cuando el cabezal de membrana fluorescente no se utilice durante un período prolongado (más de 7 días), cúbralo con una funda protectora de goma que contenga una esponja húmeda para mantener húmeda el área de medición. Si el cabezal de la membrana se ha secado, sumérjalo en agua limpia durante 48 horas para restablecer el equilibrio antes de usarlo.

Preguntas frecuentes

P1:¿El sensor de fluorescencia NBL-WQ-DO requiere polarización?

A:No. El método de fluorescencia se basa en la detección óptica sin reacción de electrodos. El sensor puede generar datos estables inmediatamente después del encendido, lo que es adecuado para monitoreo móvil o escenarios de suministro de energía intermitente que requieren encendido/apagado frecuente.

P2:¿Cómo conectar el sensor a los sistemas PLC o RTU existentes?

A:El sensor proporciona una interfaz RS-485 con el protocolo estándar Modbus RTU. La mayoría de los PLC (Siemens, Rockwell, Mitsubishi, Delta) y RTU industriales admiten este protocolo. Solo necesita leer las direcciones de registro correspondientes (punto flotante de 32 bits) o comprar nuestro módulo de conversión de aislamiento de 4-20 mA.

P3:¿Cuál es la vida útil real del cabezal de membrana fluorescente? ¿Cuál es el costo de reposición?

A:En condiciones normales de calidad del agua (0-40 ℃, ácido/álcali no fuerte, sin inmersión en disolventes orgánicos), la vida útil del cabezal de la membrana fluorescente es de 12 meses. Más allá de este período, la respuesta puede disminuir o la precisión puede disminuir. Se recomienda la compra al por mayor. El costo de reemplazo de una sola unidad es mucho menor que el costo total del reemplazo frecuente de membranas y electrolitos para sensores electroquímicos.

P4:¿Se puede utilizar el sensor en agua de mar o en agua de alta salinidad?

A:Sí. La carcasa está hecha de acero inoxidable 316L + aleación POM / ABS, resistente a la corrosión por niebla salina. El algoritmo de compensación de salinidad incorporado corrige automáticamente el valor medido ingresando el valor de salinidad (0-40 ppt) a través del software de configuración.

P5:En tanques aeróbicos de plantas de tratamiento de aguas residuales, ¿la fijación de lodos afectará la medición?

A:La superficie del cabezal de la membrana fluorescente tiene un diseño de revestimiento antiincrustante. Una pequeña cantidad de lodo se puede enjuagar con agua limpia. Si se ensucia gravemente debido a una falta de mantenimiento prolongada, la intensidad de la señal de fluorescencia se atenuará, pero la limpieza puede restaurarla. El ciclo de mantenimiento recomendado es de 30 días.

P6:¿Puede la velocidad de respuesta del sensor cumplir con los requisitos de control PID de aireación?

A:Tiempo de respuesta T90<30 segundos, mejor que la constante de tiempo común de los circuitos de control de aireación (1-5 minutos). Con un ajuste razonable de los parámetros PID, se puede lograr un control de circuito cerrado estable.

P7:¿El sensor requiere un transmisor o controlador independiente?

A:No. El sensor emite directamente una señal digital RS-485 y se puede conectar directamente a dispositivos maestros Modbus (PLC, puerta de enlace, IPC). Si se requiere una salida analógica de 4-20 mA, se puede configurar un módulo de conversión de señal adicional.

P8:¿Puede el sensor medir con precisión en aguas tranquilas o con baja velocidad de flujo?

A:Sí. El método de fluorescencia no se ve afectado por la velocidad del flujo y puede medir con precisión incluso en lagos de aguas tranquilas, pozos profundos y fondos de estanques de acuicultura. A diferencia de los sensores polarográficos que dependen del flujo de agua para generar una corriente de reducción de oxígeno.

P9:¿Se requiere recalibración después de reemplazar el cabezal de la membrana fluorescente?

A:Se recomienda la calibración de dos puntos. Aunque cada cabezal de membrana está calibrado de fábrica para garantizar su coherencia, la calibración después del reemplazo garantiza la máxima precisión debido a las diferencias en las ventanas ópticas y los componentes electrónicos. La operación es simple: solución sin oxígeno + agua saturada con aire, completada en 5 minutos.

P10:¿El sensor sufrirá interferencias bajo la luz solar directa o una luz ambiental de alto brillo?

A:No. El sistema de detección óptica utiliza luz de excitación de longitud de onda específica y detección de filtrado, y se ha suprimido la interferencia de la luz ambiental (incluida la luz solar). Sin embargo, evite la exposición directa de fuentes de luz intensas a la ventana del cabezal de membrana fluorescente durante la instalación.

Resumen

El sensor de oxígeno disuelto en línea es el dispositivo de capa de detección central de los sistemas de control de procesos y monitoreo del medio ambiente del agua. El sensor de oxígeno disuelto por fluorescencia NiuBoL NBL-WQ-DO se ha convertido en la solución preferida para integradores de sistemas, proveedores de soluciones IoT y empresas de ingeniería en los siguientes campos debido a sus ventajas de ingeniería de ausencia de electrolitos, ausencia de polarización, inmunidad a la velocidad del flujo e interferencias de sulfuro, bajo consumo de energía (0,2 W), interfaz estándar Modbus / RTU y mantenimiento una vez al año:

• Optimización inteligente de la aireación y alimentación de la acuicultura en fábricas

• Aireación de depuradoras municipales, control preciso y renovación con ahorro de energía

• Operación estable a largo plazo de estaciones de monitoreo automático de aguas superficiales

• Evaluación de eficiencia del proyecto de restauración ecológica fluvial

Como fabricante, proporcionamos documentos técnicos completos del producto, documentación del protocolo de registro Modbus, herramientas de software de configuración y soporte técnico para ayudar a los integradores a completar rápidamente la selección de hardware, la depuración de comunicaciones y la entrega de proyectos. Si necesita muestras, hojas de especificaciones técnicas o discutir soluciones de aplicaciones específicas, comuníquese con el representante de ventas de NiuBoL.

NiuBoL NBL-WQ-DO —— Medición de oxígeno disuelto por fluorescencia, diseñada para la integración del sistema.
