Sensor de cloro residual en línea : Solución de monitoreo preciso para agua potable y tratamiento de agua industrial

En los procesos de tratamiento de agua, el cloro residual es un indicador clave para evaluar la eficacia de la desinfección y la capacidad de protección de las tuberías. Un control adecuado de la concentración de cloro residual permite eliminar eficazmente los microorganismos patógenos, al tiempo que evita los riesgos potenciales derivados de los subproductos de desinfección excesivos (DBPs, como los trihalometanos THMs). El NBL-CL-206 proporciona un monitoreo continuo en línea, ayudando a los equipos de ingeniería a conocer en tiempo real los niveles de cloro residual, optimizar los procesos de cloración y garantizar que la calidad del agua tratada cumpla con estándares como la GB 5749-2022 «Normas para la calidad del agua potable».

Rol y riesgos potenciales de la desinfección por cloración en el tratamiento de agua

El cloro y sus compuestos (por ejemplo, hipoclorito de sodio, hipoclorito de calcio) son los desinfectantes más utilizados en todo el mundo para el agua potable y el agua industrial. Cuando se añade cloro al agua, forma cloro libre (principalmente en forma de HClO y ClO⁻), que oxida e inactiva eficazmente bacterias, virus y algunos protozoos, previniendo enfermedades transmitidas por el agua. Al mismo tiempo, el cloro residual persiste en la red de tuberías, inhibiendo la contaminación secundaria y garantizando la seguridad de la calidad del agua en los puntos finales de la red.

Según las normas chinas GB 5749-2022 para la calidad del agua potable, el cloro residual libre en el agua potable se controla generalmente dentro de un rango adecuado en la salida, con un mínimo de 0,05 mg/L en los puntos finales de la red para garantizar la persistencia de la desinfección. A nivel internacional, organismos como la EPA de EE.UU. han establecido límites similares (por ejemplo, cloro residual total no superior a 4 mg/L) para equilibrar los beneficios de la desinfección y la seguridad.

Sin embargo, la desinfección por cloro no está exenta de desafíos. El cloro reacciona con la materia orgánica natural (NOM) presente en el agua para formar subproductos de desinfección, principalmente trihalometanos (THMs) y ácidos haloacéticos (HAAs). La exposición a largo plazo a concentraciones elevadas de THMs se ha asociado epidemiológicamente con un mayor riesgo de cáncer de vejiga, y algunos estudios también mencionan posibles efectos en el sistema reproductivo, el desarrollo neurológico y las funciones hepática/renal. Las mujeres embarazadas, los lactantes y las personas inmunodeprimidas son más sensibles a estos subproductos.

Además, un exceso de cloro residual puede causar problemas de sabor y olor, corroer los equipos de tuberías y provocar daños oxidativos en los procesos de tratamiento por membranas aguas abajo (como la ósmosis inversa RO). Por lo tanto, el monitoreo y control preciso de la concentración de cloro residual se ha convertido en un eslabón crítico en la práctica de la ingeniería para plantas de tratamiento de agua potable, sistemas de suministro de agua secundaria, piscinas y sistemas de agua de enfriamiento industrial.

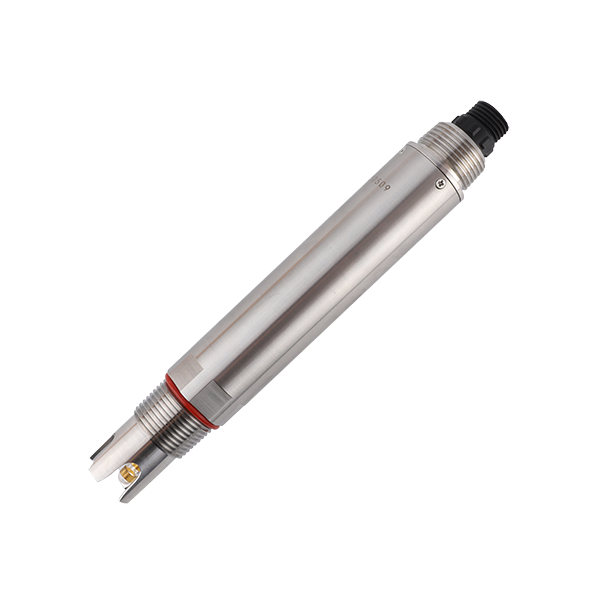

Principio de medición del sensor de cloro residual NBL-CL-206

El NBL-CL-206 adopta el principio de medición por método de voltaje constante (método potenciostático). Este método se basa en un sistema de tres electrodos (electrodo de trabajo, electrodo de referencia, contraelectrodo), aplicando un potencial constante en la superficie del electrodo de trabajo para provocar una reacción electroquímica de reducción del cloro residual libre (principalmente HClO). La señal de corriente resultante es proporcional a la concentración de cloro residual.

En comparación con el método colorimétrico DPD tradicional, el método de voltaje constante no requiere adición frecuente de reactivos, tiene un tiempo de respuesta rápido (<30 s) y es adecuado para monitoreo continuo en línea. El sensor incorpora un sensor de temperatura Pt1000, logrando una compensación automática de temperatura y reduciendo el impacto de las fluctuaciones de temperatura en la precisión de la medición. El rango de medición cubre 0～2,000 mg/L (como HClO), con una resolución de 0,001 mg/L, cumpliendo con los requisitos de control de calidad del agua para la mayoría de las aguas potables y de piscinas.

El diseño del sistema óptico o de la estructura de membrana mejora aún más la capacidad anti-interferencia, siendo adecuado para medios con pH 4～9. La señal de salida se linealiza y se transmite directamente a través de la interfaz RS-485 utilizando el protocolo Modbus/RTU, facilitando su integración en plataformas PLC, SCADA o IoT de monitoreo de calidad del agua.

Características técnicas principales del producto

El sensor de cloro residual NBL-CL-206 ha sido diseñado teniendo en cuenta plenamente la fiabilidad y la facilidad de integración en entornos industriales de campo:

• Medición de alta estabilidad: Método de voltaje constante combinado con compensación automática de temperatura, precisión ±5% o ±0,05 mg/L, cumpliendo con los requisitos de funcionamiento continuo a largo plazo.

• Optimización estructural: Los materiales en contacto con el fluido son POM y PTFE, con excelente resistencia a la corrosión. Grado de protección IP68, adecuado para instalación en tanque de circulación.

• Diseño de bajo mantenimiento: Calibración en dos puntos (cero y pendiente), respuesta rápida, reduciendo la frecuencia de mantenimiento en campo.

• Comunicación digital: Protocolo RS-485 Modbus/RTU, soportando el conexionado de múltiples sensores y la adquisición remota de datos.

• Adaptabilidad en ingeniería: Presión de trabajo<0,1 MPa, caudal 30～60 L/h, dimensiones compactas (30×233 mm), fácil de integrar en tuberías o tanques.

Estas características permiten al sensor mantener una salida estable en entornos complejos de tratamiento de agua, reduciendo los costos generales de operación y mantenimiento del sistema.

Especificaciones técnicas del sensor de cloro residual NBL-CL-206

A continuación se presentan los principales parámetros técnicos del NBL-CL-206 para referencia en la selección de proyectos:

El sensor cubre los rangos comunes de control de cloro residual, y su precisión cumple con los requisitos de monitoreo en ingeniería.

Escenarios de aplicación típicos del sensor de cloro residual

El sensor de cloro residual en línea NBL-CL-206 se utiliza ampliamente en campos que requieren un monitoreo continuo del efecto de desinfección y control de procesos:

Plantas de tratamiento de agua potable: Monitorear la concentración de cloro residual después de la cloración, sedimentación, filtración y en la salida, optimizar la dosificación, reducir la formación de THMs, garantizando al mismo tiempo el cloro residual en los puntos finales de la red.

1. Gestión de la calidad del agua en piscinas: Control en tiempo real de los niveles de cloro residual en el agua de circulación, manteniendo la eficacia de la desinfección alrededor de 0,3～1,0 mg/L, protegiendo la salud de los bañistas y reduciendo los olores irritantes.

2. Monitoreo de redes de suministro de agua secundaria: Estaciones de sobrepresión secundaria en zonas residenciales, sistemas de suministro de agua en edificios de oficinas, previniendo la contaminación secundaria en las tuberías.

3. Agua de enfriamiento en circulación industrial: Sistemas de torres de enfriamiento en centrales eléctricas, plantas químicas, industrias de procesamiento de alimentos, controlando el crecimiento microbiano y prolongando la vida útil de los equipos.

4. Conservas y procesamiento de alimentos: Monitoreo de la desinfección del agua de proceso, garantizando la higiene y seguridad del producto.

5. Ingeniería de tratamiento de agua y plataformas IoT: Como nodos de detección frontales, combinados con registradores de datos y plataformas en la nube, permitiendo alarmas remotas, dosificación automática de químicos en lazo y trazabilidad de datos históricos.

En estos escenarios, el sensor ayuda a los equipos de ingeniería a detectar rápidamente anomalías de cloro residual, ajustar los parámetros del proceso, reducir los riesgos de subproductos de desinfección y mejorar la eficiencia general del tratamiento de agua.

Guía de selección del sensor de cloro residual

Al seleccionar un sensor de cloro residual en línea, se recomienda a los integradores de sistemas prestar atención a los siguientes aspectos:

• Rango de medición y precisión: La gama 0-2 mg/L suele elegirse para aplicaciones de agua potable y piscinas; una alta resolución permite captar mejor las pequeñas fluctuaciones. El NBL-CL-206 ofrece una precisión fiable en todo el rango.

• Compatibilidad con el medio: Confirmar que el pH del medio (4-9) y la temperatura (5-50℃) se encuentran dentro del rango de trabajo del sensor, y tener en cuenta posibles interferencias de oxidantes fuertes o alta turbidez.

• Requisitos de instalación y caudal: La instalación en tanque de circulación requiere garantizar un caudal de 30-60 L/h, evitando zonas muertas o interferencia de burbujas que afecten la medición.

• Protocolo de comunicación: El protocolo Modbus/RTU facilita la integración con sistemas de automatización existentes. Si se necesita salida analógica, se puede utilizar un transmisor para lograr la conversión 4-20 mA.

• Adaptabilidad ambiental: La protección IP68 es adecuada para instalación sumergida o en tuberías; el diseño de bajo consumo es favorable para escenarios distribuidos o alimentados por energía solar.

• Calibración y mantenimiento: Priorizar modelos que soporten calibración en dos puntos para reducir los costos de operación y mantenimiento a largo plazo.

Se recomienda realizar pruebas con muestras de agua en sitio durante la fase inicial del proyecto para verificar la estabilidad y compatibilidad del sensor en el medio real.

Consideraciones de integración

Para garantizar un funcionamiento fiable del sistema, se deben tener en cuenta los siguientes puntos durante la integración:

• Ubicación de instalación: Elegir un punto de muestreo con flujo de agua estable y alta representatividad, evitando la acumulación de burbujas o interferencia de sedimentos. Asegurarse de que el caudal cumpla con los requisitos para la instalación en tanque de circulación.

• Alimentación y señal: Utilizar una fuente de alimentación estable de 12-24 VDC; se recomienda protección contra sobretensiones. Conectar correctamente las líneas A/B del bus RS-485, adaptar las resistencias de terminación y controlar la longitud del bus y el número de ramales para reducir las interferencias de señal.

• Calibración y mantenimiento: Realizar calibración en dos puntos (cero y pendiente) después de la instalación inicial, y verificar periódicamente con soluciones estándar. Aunque está diseñado para bajo mantenimiento, se recomienda revisar el estado de la superficie del electrodo trimestralmente.

• Compatibilidad del sistema: Confirmar que la dirección Modbus y la velocidad en baudios sean consistentes con el sistema anfitrión. Probar el rendimiento en tiempo real y la integridad de la adquisición de datos para evitar pérdida de paquetes.

• Protección de seguridad: Valores de pH fuera de rango o temperaturas excesivamente altas pueden afectar la precisión; añadir prefiltración o ajuste de pH si es necesario.

• Control en lazo cerrado: Puede vincularse con el equipo de dosificación de cloro para ajustar automáticamente la dosificación según los valores de cloro residual en tiempo real, logrando un control en bucle cerrado.

El cumplimiento estricto de las especificaciones de integración puede mejorar significativamente la estabilidad y la vida útil del sistema de monitoreo.

FAQ

Q1: ¿En qué escenarios de monitoreo de calidad del agua es adecuado el NBL-CL-206?
R: El sensor se utiliza principalmente para el monitoreo continuo de cloro residual en plantas de tratamiento de agua potable, piscinas, agua de enfriamiento en circulación, conserveras y proyectos de tratamiento de agua, cubriendo un rango de cloro residual libre (HClO) de 0-2 mg/L.

Q2: ¿Cuáles son las ventajas del método de voltaje constante en comparación con el método colorimétrico DPD tradicional?
R: El método de voltaje constante no requiere consumo de reactivos, tiene un tiempo de respuesta rápido (<30 s), es adecuado para medición continua en línea, tiene bajos requisitos de mantenimiento y es menos afectado por el color y la turbidez de la muestra de agua.

Q3: ¿Cómo conectar el sensor a un sistema SCADA o PLC existente?
R: Leer directamente los datos de los registros a través del protocolo RS-485 Modbus/RTU. Los equipos de ingeniería pueden utilizar servidores seriales o módulos de adquisición de datos para una integración rápida sin un desarrollo secundario extenso.

Q4: ¿Cuál es el rango de control razonable para el cloro residual en el agua potable?
R: Según normas como GB 5749-2022, el cloro residual en la salida debe cumplir con los requisitos de desinfección, con un mínimo de 0,05 mg/L en los puntos finales de la red, evitando niveles excesivos que puedan aumentar los subproductos. Los límites específicos deben aplicarse según la normativa local.

Q5: ¿El sensor soporta compensación automática de temperatura?
R: Sí, incorpora un sensor de temperatura Pt1000, logrando una compensación automática y reduciendo el impacto de los cambios de temperatura en los resultados de medición.

Q6: ¿Cuáles son los requisitos de caudal y presión para la instalación?
R: Se recomienda la instalación en tanque de circulación, con un caudal controlado entre 30 y 60 L/h y una presión de trabajo inferior a 0,1 MPa, garantizando la estabilidad de la medición.

Q7: ¿Qué riesgos de subproductos de desinfección pueden surgir por un cloro residual excesivamente alto?
R: El exceso de cloro residual reacciona fácilmente con la materia orgánica para formar THMs y otros subproductos. La exposición a largo plazo puede aumentar riesgos para la salud como el cáncer de vejiga, por lo que es necesario un monitoreo y control preciso.

Q8: ¿Con qué frecuencia se debe realizar el mantenimiento del sensor?
R: El modo de calibración en dos puntos resulta en bajos requisitos de mantenimiento bajo condiciones de trabajo estables. Se recomienda calibración regular y revisiones del electrodo, con costos reales de operación y mantenimiento relativamente bajos.

Conclusión

El sensor de cloro residual en línea NiuBoL NBL-CL-206, con el método de voltaje constante como tecnología principal, combinado con comunicación digital y protección confiable, proporciona un medio eficiente de monitoreo en línea para el control de desinfección del agua potable, la gestión de la calidad del agua en piscinas y proyectos de tratamiento de agua industrial. Ayuda a los integradores de sistemas y empresas de ingeniería a conocer en tiempo real la dinámica del cloro residual, optimizar los parámetros del proceso, reducir los riesgos de subproductos de desinfección y garantizar el cumplimiento de la seguridad de la calidad del agua.

En un contexto de requisitos ambientales cada vez más estrictos y la tendencia hacia el tratamiento inteligente del agua, el monitoreo preciso del cloro residual es una base importante para construir sistemas confiables de control de calidad del agua. El NBL-CL-206, con su estabilidad, facilidad de integración y características de bajo mantenimiento, se ha convertido en una opción práctica en muchos proyectos de tratamiento de agua. Le invitamos a ponerse en contacto con el equipo profesional de NiuBoL para discutir las configuraciones óptimas adaptadas a las necesidades de su proyecto.
