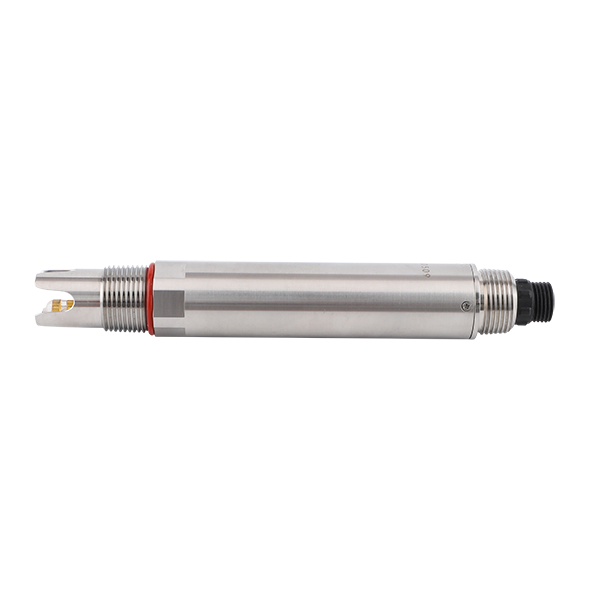

Sensor de cloro en agua: medición continua sin lecturas poco fiables

La medición continua de cloro falla la mayoría de las veces porque la condición de muestreo es incorrecta, no porque el operador no pueda leer un medidor digital de cloro. El flujo, la pH, las burbujas, el estado de la membrana, la calibración y el acceso al mantenimiento afectan la fiabilidad. Debe especificarse un sensor de cloro en agua junto con la disposición de muestreo.

Por qué un sensor de cloro en el agua se vuelve inestable

El sensor debe recibir agua que represente el proceso. Una línea secundaria estancada, una zona muerta o una muestra sucia sin filtrar pueden hacer que la lectura sea poco fiable. Para NBL-WQ-CL, el manual especifica la instalación de la piscina de circulación y una velocidad de flujo de 30 a 60 L/h. Eso da a los compradores un punto de diseño práctico para la revisión de muestras.

pH, efectos de temperatura y flujo

La química del cloro residual depende mucho de pH. La especificación verificada de cloro residual NiuBoL indica medios pH 4 a 9. La temperatura afecta la respuesta y la compensación, mientras que el flujo inestable afecta la rapidez con la que el sensor detecta un cambio de proceso. Estas condiciones deben incluirse en la prueba de aceptación, no dejarse a manos del instalador para que la descubra más adelante.

Tabla de resolución de problemas

Qué incluir en el armario de control

Para un punto de monitorización completo, los compradores pueden necesitar sensor, controlador, bloques de terminales, fuente de alimentación, registrador de datos, protección contra rayos, celda de flujo, bomba de muestreo y drenaje. El presupuesto debe mostrar qué elementos están incluidos. Un precio solo con sensor no es comparable con una estación de cloro en línea completa.

Método de verificación

Las lecturas continuas de cloro deben compararse con un método portátil o de laboratorio durante la puesta en marcha y las revisiones periódicas. La comparación debe registrar el tiempo, el punto de muestra, el pH, la temperatura y la condición de flujo. Sin este registro, disputas posteriores pueden atribuirse al sensor incluso cuando la línea de muestreo cambió.

Para una RFQ, enviar el tipo de agua, rango de concentración esperado, temperatura, presión, método de instalación, longitud del cable, preferencia de salida, cantidad y país de destino. Para NBL-WQ-CL monitorización continua del cloro, incluye si el objetivo es para la comprobación puntual, control en circuito cerrado, evidencia de alarmas o registros de tendencias a largo plazo.

Para proyectos de contratista, también define quién suministra el armario, controlador, línea de muestreo, fuente de alimentación, protección contra rayos, obra civil y tarjeta de comunicación. Límites de suministro claros evitan retrasos durante la puesta en marcha y facilitan la comparación de presupuestos.

Por qué la medición continua necesita un conjunto de muestreo

Un sensor de cloro instalado directamente en una rama de tubería inadecuada puede producir valores inestables incluso si el sensor es correcto. Un buen conjunto de muestreo controla el flujo, reduce las burbujas, permite la limpieza y ofrece al operador un lugar seguro para tomar muestras de comparación. El coste de este conjunto debe considerarse parte del analizador, no un accesorio opcional tras la aparición de problemas.

Para sistemas pequeños, una simple piscina de circulación o una celda de flujo puede ser suficiente. Para aguas residuales o sucias, la línea de muestreo puede necesitar un filtro, desagüe y acceso de limpieza. Si la línea se obstruye con frecuencia, el punto de medición fallará incluso cuando el sensor no haya fallado.

Secuencia de puesta en servicio

La puesta en marcha debe empezar con la fontanería y el flujo. Luego comprueba la alimentación, el cableado, la salida Modbus o analógica, la calibración y la comparación con un método portátil. Solo después de estos pasos los operadores deben establecer valores de alarma. Si se activan alarmas antes de que la línea muestreada sea estable, el sistema puede crear falsa confianza o visitas innecesarias al lugar.

El registro de puesta en marcha debe incluir el modelo del sensor, alcance, pH, temperatura, caudal, tipo de salida y el método de referencia utilizado para la comparación. Este registro cobra importancia cuando el propietario pregunta más tarde por qué se produjo una alarma o por qué cambió una lectura.

Cuándo elegir 0 a 2 mg/L o 0 a 20 mg/L

Los sensores de bajo alcance son adecuados cuando el residuo esperado es bajo y la resolución es importante. Un rango más alto es útil cuando eventos dosificadores, desinfección industrial o tratamiento de choque pueden crear concentraciones mayores. Elegir un rango alto para un proceso residual bajo puede reducir la resolución práctica; Elegir un rango bajo para un proceso alto puede causar saturación.

El comprador debe enviar el rango normal, el alcance máximo posible y el umbral de alarma a NiuBoL antes de hacer el pedido.

Cómo separar los problemas de sensores de los problemas de proceso

Cuando cambia el valor de cloro, los operadores suelen preguntar si el sensor está equivocado. La respuesta requiere una rutina diagnóstica corta. Revisa el estado de la bomba dosificadora, el flujo de muestras, la pH, la temperatura, la limpieza reciente, las burbujas y la prueba de comparación. Si todas las comprobaciones en el sitio son normales, entonces inspecciona la calibración y el estado del sensor. Esta rutina debería formar parte del manual de operaciones.

Para plantas con varios puntos de cloro, compara las tendencias aguas arriba y aguas abajo. Si todos los puntos cambian juntos, probablemente el proceso cambió. Si solo cambia un punto, inspecciona esa línea de muestreo o sensor. La comparación de tendencias es una de las razones por las que la monitorización continua es más útil que las pruebas manuales aisladas.

Nota de Adquisiciones para Integradores

Si el integrador suministra el controlador y NiuBoL suministra el sensor, la cotización debe definir quién proporciona la celda de flujo, la bomba, el drenaje y el método de calibración. Sin este límite, ambas partes pueden asumir que el otro lado maneja el sistema de muestreo.

La formación de operadores reduce llamadas falsas de servicio

Muchas llamadas de servicio de sensores de cloro son causadas por flujo, pH, burbujas o diferencias en la prueba de referencia. Una breve sesión de entrenamiento puede reducir estas llamadas. Los operadores deben saber cómo comprobar el flujo de muestras, limpiar el sensor, comparar con un método portátil e identificar si el problema está relacionado con el proceso o con el instrumento.

Para los distribuidores, proporciona una lista de verificación de transferencia de una página con cada paquete de sensor de cloro. Incluye el requisito de flujo, el estado pH, el cableado, el método de calibración y el orden de solución de problemas. Esto mejora la confianza del cliente y reduce las preguntas repetidas tras la instalación.

Antes de ordenar un punto de cloro continuo

Antes de hacer el pedido, haz un boceto de la línea de muestreo desde el proceso principal hasta el sensor y luego para drenar o regresar. Marca la bomba, la válvula, el filtro, la celda de flujo y la válvula de muestra si se utiliza. Este dibujo permite a NiuBoL y al contratista ver si el sensor recibirá agua representativa y si el operador puede mantenerla de forma segura.

El comprador también debe definir el método de comparación. Si la planta utiliza una prueba DPD u otro método de referencia, inclúyelo en el plan de puesta en marcha. Los datos continuos de cloro serán fiables más rápido cuando los operadores vean una relación clara entre el valor en línea y su habitual prueba de campo.

Para estaciones remotas, añade tubos de repuesto, accesorios y materiales de limpieza al paquete de compra. Una conexión ausente de bajo coste puede detener todo el punto de monitorización del cloro durante la instalación.

Ejemplo: Monitorización de salidas de desinfección

En una salida de desinfección, el punto de monitorización debería estar lo suficientemente aguas abajo para representar agua mezclada, pero lo bastante cerca para dar tiempo a los operadores a responder. Si el sensor está demasiado cerca del punto de dosificación, los pulsos químicos pueden generar lecturas ruidosas. Si está demasiado lejos, la respuesta puede llegar demasiado tarde para controlarla.

Por eso las fotos de instalación y los planos de proceso son útiles antes de la cotización. NiuBoL pueden recomendar el sensor, pero el comprador y el contratista deben definir un punto de muestreo representativo y acceso seguro para el mantenimiento.

Nota final al comprador

Para la revisión final, guarda un documento que indique el parámetro medido, rango normal de funcionamiento, rango de alarma, punto de instalación, señal de salida, propietario del mantenimiento y método de verificación de referencias. Este pequeño documento ayuda a compradores, ingeniería y operadores de obra a juzgar el mismo proyecto con las mismas suposiciones.

Preguntas frecuentes sobre la decisión del proyecto

P1: ¿Por qué a veces son inestables las lecturas de cloro en línea?

R: Las causas comunes son flujo inestable, burbujas, cambios de pH, incrustación de membrana, pulsos de dosificación química y escalado incorrecto en el sistema huésped.

P2: ¿Qué caudal debería comprobarse para NBL-WQ-CL?

R: El manual NBL-WQ-CL especifica entre 30 y 60 L/h para la instalación de piscinas de circulación.

P3: ¿Afecta pH a la medición del cloro?

R: Sí. La química del cloro y la respuesta del sensor dependen de pH. NiuBoL especificaciones de cloro residual indican pH 4 a 9 para el medio.

P4: ¿Puede un sensor de cloro conectarse a SCADA?

R: Sí. NiuBoL sensores de cloro soportan RS485 Modbus RTU, y los modelos de la serie 4 pueden soportar opcionalmente 4-20 mA.

P5: ¿Sigue siendo necesario un medidor de cloro portátil?

R: Sí. Es útil para comprobaciones de calibración, comparación de puesta en marcha e investigación de eventos anormales.

P6: ¿Qué debería incluirse en una cotización en línea de cloro?

R: El sensor, la celda de flujo, el controlador, la alimentación, la comunicación, los accesorios de montaje, los elementos de calibración y la documentación deben estar listados por separado.

P7: ¿Cuándo se necesita un rango de 0 a 20 mg/L?

R: Utilizar un rango superior cuando el proceso pueda superar los niveles residuales bajos, como en determinadas aplicaciones de desinfección o agua industrial.

P8: ¿Qué causa lecturas bajas tras la instalación?

R: No tener desinfectante, un punto de muestreo incorrecto, una línea obstruida, pH problema, sensor o error de calibración ensuciado pueden causar lecturas bajas.

P9: ¿Qué información ayuda NiuBoL seleccionar el modelo?

R: Enviar tipo de desinfectante, rango de cloro residual, pH, temperatura, diseño del flujo, foto de instalación, tipo de salida y lógica de alarma requerida.

Resumen

La medición continua fiable del cloro depende del diseño de muestreo, la condición pH, la calibración y la integración del huésped. NiuBoL sensores de cloro residual proporcionan RS485 Modbus RTU, opcionales 4-20 mA en los modelos de la serie 4, protección IP68 y opciones de gama verificadas para proyectos de tratamiento de agua y monitorización de desinfección.
