Sensor de cloro residual en línea de grado industrial NBL-CL-406 RS485 Modbus-RTU/4-20 mA : Para plantas de tratamiento de agua

Protección en tiempo real de la seguridad de la calidad del agua: El sensor en línea de cloro residual a tensión constante NiuBoL logra un monitoreo a largo plazo sin consumibles

Puntos de venta principales

• Principio de tensión constante sin mantenimiento: En comparación con los sensores de membrana tradicionales, no es necesario reemplazar el electrolito ni la membrana, reduciendo significativamente los costos de mano de obra y consumibles en la operación y mantenimiento posterior.

• Salida de señal de doble modo: Interfaz digital estándar RS485 Modbus-RTU integrada, y salida de corriente analógica 4-20mA opcional, compatible con todos los sistemas de control industrial principales.

• Compensación de temperatura de alta precisión: Sensor de temperatura Pt1000 integrado que compensa automáticamente dentro de 5-50℃ para garantizar la estabilidad de los datos en entornos complejos.

Resumen del producto: Sensor en línea de cloro residual industrial NBL-CL-406

En las plantas de tratamiento de agua potable, las líneas de envasado de alimentos y los sistemas de agua de enfriamiento en circulación industrial, el contenido de cloro residual (HClO) está directamente relacionado con el efecto de esterilización y la seguridad de la calidad del agua. Los métodos tradicionales de medición de cloro residual suelen depender del reemplazo frecuente de reactivos químicos o membranas, lo que representa una enorme carga de costos para los integradores de sistemas que requieren monitoreo remoto y continuo.

La serie de sensores en línea de cloro residual NiuBoL NBL-CL-406 adopta el principio de medición por tensión constante maduro. Esta tecnología mantiene un potencial de polarización constante en el electrodo, capturando sensiblemente los cambios de corriente de los iones de cloro residual en el agua, logrando así un análisis cuantitativo rápido y preciso. Combinado con el riguroso encapsulado industrial de NiuBoL (IP68) y el diseño de materiales resistentes a la corrosión, el sensor puede integrarse perfectamente en diversas plataformas automatizadas de tratamiento de agua, proporcionando a los usuarios una garantía de operación estable de hasta un año.

Ventajas técnicas principales

1. Diseño sin membrana: Rompiendo la maldición del mantenimiento de alta frecuencia
   El NBL-CL-406 abandona el método tradicional de electrólisis de película delgada y adopta la medición por tensión constante. Esto significa que en el uso diario, los usuarios ya no tienen que enfrentar interrupciones de medición causadas por «daño de la membrana» o «falla del electrolito». Este diseño es especialmente adecuado para puntos de monitoreo remoto que no pueden mantenerse con frecuencia en sitio o para grandes redes distribuidas de calidad del agua.

2. Procesamiento digital preciso y optimización de algoritmos
   El sensor integra un circuito de muestreo de alta precisión en su interior, combinado con algoritmos de filtrado digital propietarios, filtrando efectivamente ruidos comunes en sitios industriales como vibraciones de bombas e interferencias electromagnéticas. Su tiempo de respuesta (T90) es inferior a 90 segundos, lo que permite reflejar anomalías en la calidad del agua en el primer momento y ayudar a los sistemas de automatización a lograr un control en bucle cerrado.

3. Resistencia a la corrosión y proceso de sellado completo

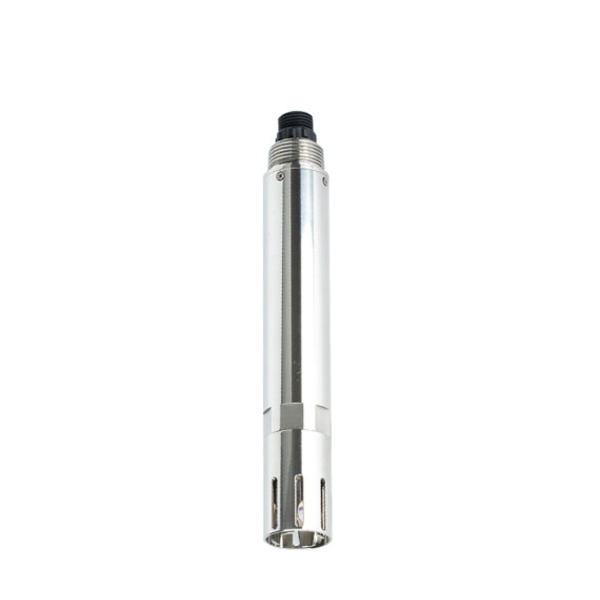

   Para satisfacer las necesidades de diferentes industrias, el NBL-CL-406 ofrece dos modelos de material: A (POM+ABS) y S (POM+acero inoxidable 316L). El modelo 316L está especialmente optimizado para entornos industriales de alta salinidad o ligeramente corrosivos. Todo el cuerpo alcanza el nivel de protección IP68, no solo impermeable al agua, sino también con excelente resistencia al envejecimiento químico.

4. Arquitectura de integración abierta
   Como capa de detección principal en la arquitectura del Internet Industrial de las Cosas, NiuBoL equipa el sensor con un bus digital RS485 estándar. Soporta configuración de múltiples direcciones, permitiendo que varios sensores de calidad del agua (como cloro residual, pH, turbidez) se monten en la misma línea, simplificando enormemente la dificultad de cableado para los integradores de sistemas.

Especificaciones técnicas de rendimiento

Escenarios de aplicación típicos del sensor en línea de cloro residual industrial NBL-CL-406

• Plantas de tratamiento de agua y monitoreo de suministro de agua secundaria: Monitoreo continuo en nodos clave de las redes de distribución de agua potable para garantizar que el valor de cloro residual al final de la red cumpla con las normas nacionales de agua potable.

• Control automático de la calidad del agua en piscinas: Retroalimentación en tiempo real de los datos de cloro residual, vinculado con bombas de dosificación para dosificación automática, manteniendo la limpieza del agua de la piscina y evitando exceso de sustancias químicas.

• Líneas de producción de envasado de alimentos y bebidas: Garantizar que el contenido de cloro residual del agua de enjuague esté dentro del rango seguro del proceso para evitar contaminación microbiana o exceso de cloro que afecte el sabor del producto.

• Tratamiento de agua de enfriamiento en circulación industrial: Controlar la dosificación de bactericidas mediante el monitoreo del contenido de cloro residual para prevenir el crecimiento de Legionella y la formación de incrustaciones biológicas en torres de enfriamiento y tuberías.

Consejos de instalación y conexión eléctrica

Recomendaciones de especificaciones de instalación

• Instalación en celda de flujo: Para garantizar la precisión de la medición, el sensor debe usarse con la celda de flujo proporcionada por la fábrica original. Asegúrese de que el extremo de medición del sensor esté ubicado cerca de la entrada de agua y evite que mire directamente a la salida de agua.

• Control de flujo: El flujo de agua debe ser estable durante la medición. Se recomienda controlar el caudal entre 30-60 L/h. Un flujo inestable causará fluctuaciones en las lecturas.

• Activación del electrodo: Para sensores nuevos o sensores almacenados en seco durante mucho tiempo, asegúrese de remojarlos y activarlos en agua del grifo durante 24 horas antes de su uso.

Cableado del cable blindado trenzado de 5 hilos

• Cable rojo: Alimentación positiva (12-24V DC)

• Cable negro: Alimentación negativa (GND)

• Cable azul: RS-485 A

• Cable verde: RS-485 B

• Cable amarillo: Salida de corriente 4-20mA (opcional, dejar flotante y aislado si no se usa)

Preguntas frecuentes (FAQ)

Q1: ¿Cuál es la diferencia entre el método de tensión constante del NiuBoL NBL-CL-406 y el método tradicional con reactivo DPD?

A: El método DPD suele ser una medición manual discreta y requiere reactivos consumibles. El método de tensión constante NBL-CL-406 proporciona una medición electrónica continua sin consumo de reactivos, siendo más adecuado para el control automatizado en tiempo real.

Q2: ¿Por qué la lectura es inexacta cuando mi sensor acaba de instalarse?

A: Los sensores de cloro residual requieren un proceso de activación. Asegúrese de dejar el sensor en reposo en agua del grifo durante 24 horas (con o sin alimentación) para formar una capa de polarización estable en la superficie del electrodo de platino.

Q3: ¿Las fluctuaciones de pH afectan la medición?

A: Sí. El método de tensión constante mide principalmente ácido hipocloroso (HClO). Los cambios en el valor de pH alterarán la proporción entre HClO e hipoclorito. El sensor es adecuado para entornos con pH 4-9. Se recomienda usarlo en sistemas con pH relativamente estable.

Q4: ¿Puede el sensor medir cloro residual en agua de mar?

A: El principio de medición es universal, pero el entorno de agua de mar es complejo. Se recomienda elegir el modelo NBL-CL-406-S (acero inoxidable 316L) para mejorar la resistencia a la corrosión.

Q5: ¿Cómo limpiar la superficie del electrodo cuando está sucia?

A: Si se generan adherencias debido a problemas de calidad del agua, se puede limpiar con ácido clorhídrico diluido y luego enjuagar con agua del grifo. No use objetos duros para cepillar mecánicamente la superficie del electrodo.

Q6: Si mi PLC solo tiene interfaces analógicas, ¿puede usarse?

A: Sí. Al realizar el pedido, seleccione la función de salida analógica 4-20mA opcional, que puede conectarse directamente al módulo de entrada analógica del PLC a través del cable amarillo.

Q7: ¿Qué es la «calibración del punto cero»? ¿Con qué frecuencia debe realizarse?

A: La calibración del punto cero es calibrar la lectura del sensor en agua sin cloro. Se recomienda verificar cada 3-6 meses, o recalibrar después de una revisión mayor del sistema.

Q8: ¿Por qué es necesario controlar el caudal entre 30-60 L/h?

A: El método de tensión constante es una medición electroquímica basada en la difusión. Un caudal demasiado rápido producirá interferencias por cizallamiento, y uno demasiado lento causará agotamiento de cloro residual alrededor del punto de medición. Mantener un caudal constante es la clave para obtener datos de alta precisión.

Resumen y consulta para cooperación en ingeniería

En los proyectos modernos de tratamiento de agua, la recolección de datos de alta frecuencia y los bajos costos de operación y mantenimiento son los indicadores centrales para evaluar las ventajas de las soluciones de integración. El NBL-CL-406 de NiuBoL se ha convertido en el elemento sensor preferido para muchas redes de suministro de agua nacionales e internacionales y proyectos de piscinas inteligentes gracias a su tecnología sin mantenimiento por tensión constante y su potente capacidad de integración digital RS485.

¿Está diseñando un sistema de control de dosificación completamente automático?

Proporcionamos un manual completo del protocolo Modbus y una garantía de calidad de 12 meses. Contacte inmediatamente a NiuBoL para obtener una cotización detallada del NBL-CL-406 y los parámetros técnicos del kit de instalación de la celda de flujo.
