Sensor de iones cloruro en línea NBL-CLI-206A : Electrodo selectivo de iones de membrana sólida, RS-485 Modbus/RTU

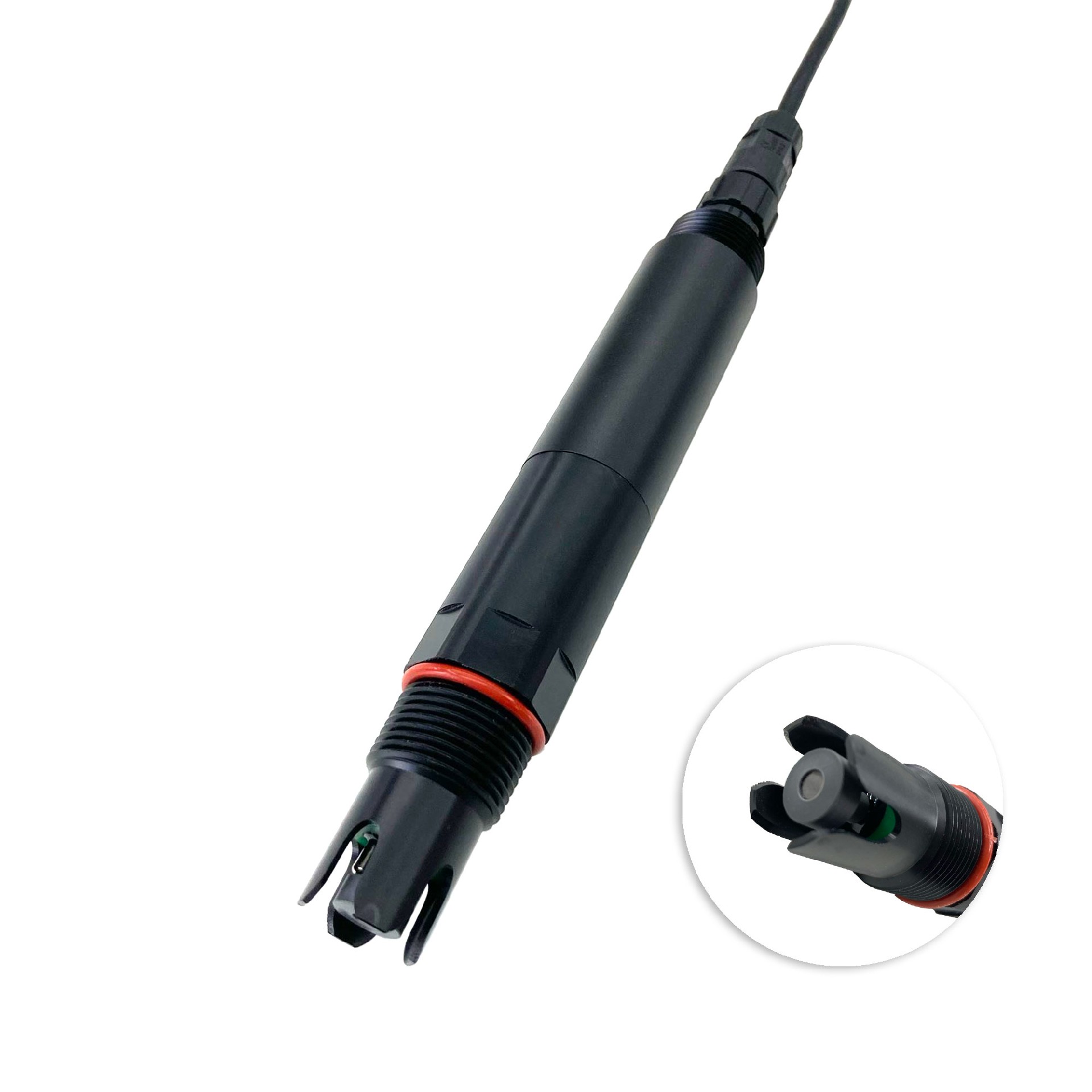

NBL-CLI-206A Sensor en línea de iones cloruro

Resumen del producto

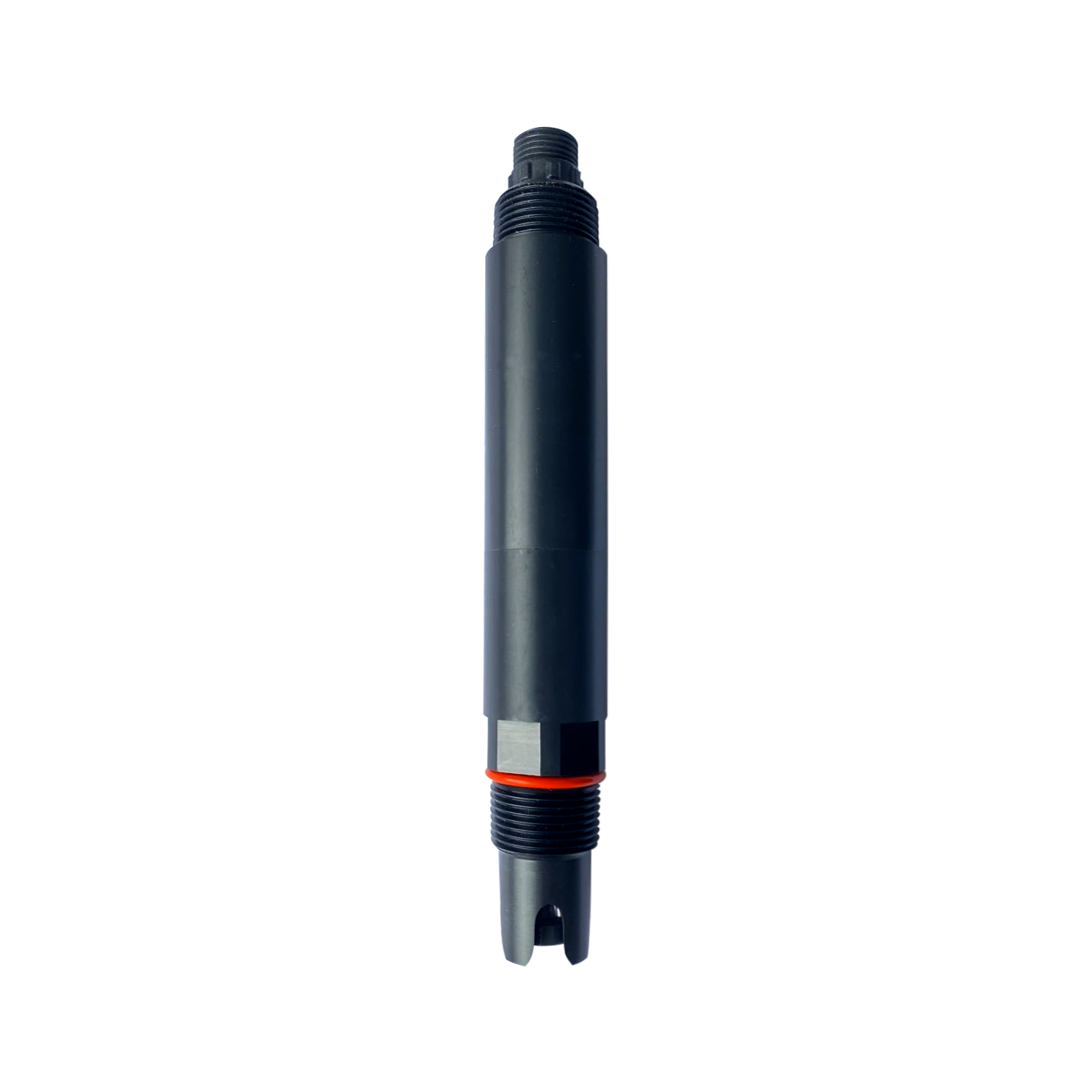

El sensor en línea de iones cloruro NiuBoL NBL-CLI-206A es un sensor integrado de electrodo selectivo de iones que utiliza tecnología de membrana de estado sólido para medir de forma rápida y precisa la concentración de iones cloruro libres en el agua. El sensor incorpora un sistema de referencia de alta estabilidad y una función de compensación automática de temperatura, y puede emitir directamente señales digitales para satisfacer las necesidades de los sitios industriales de monitoreo continuo en línea de iones cloruro.

El sensor tiene una estructura compacta, instalación conveniente y mantenimiento sencillo. Es especialmente adecuado para su implementación por integradores de sistemas y contratistas de ingeniería en sistemas de tratamiento de aguas residuales, monitoreo ambiental y control de procesos industriales. NiuBoL se enfoca en proporcionar soluciones altamente confiables de sensores IoT para la calidad del agua industrial, ayudando a los usuarios a lograr una recolección precisa de datos, optimización de procesos y cumplimiento ambiental.

Ventajas principales del sensor en línea de iones cloruro NBL-CLI-206A

1. Sistema de referencia patentado y alta estabilidad: Adopta un electrodo de iones cloruro patentado con presión de líquido de referencia interno de al menos 100 KPa (1 Bar). El sistema de referencia es estable mediante la lenta percolación del puente salino microporoso, y la vida útil del electrodo es significativamente superior a la de los electrodos industriales comunes. Combinado con la compensación automática de temperatura (Pt1000), reduce efectivamente el impacto de las fluctuaciones de temperatura en los resultados de medición.

2. Alta precisión y amplio rango de medición: Se ofrecen dos opciones de rango (0～3500 mg/L, resolución 0,1 mg/L; 0～35000 mg/L, resolución 1 mg/L), con una precisión de ±5 %, soportando calibración de dos puntos para satisfacer las necesidades de monitoreo preciso en diferentes escenarios de concentración.

3. Fuerte protección y durabilidad: Grado de protección IP68, material de carcasa POM resistente a la corrosión, presión de trabajo ＜0,2 MPa, temperatura de funcionamiento -5～65 ℃. Adecuado para instalación sumergida o en tuberías/tanques, y se adapta a agua dulce, agua de mar y diversos medios industriales (pH 2～12).

4. Bajo consumo de energía y capacidad anti-interferencia: El consumo de energía es solo de 0,2 W@12 V. El diseño de bajo consumo facilita el despliegue remoto o distribuido. La salida por bus RS-485 sigue el protocolo Modbus/RTU, con fuerte capacidad anti-interferencia para la transmisión de señales digitales, garantizando una comunicación estable a larga distancia.

5. Optimización de instalación y mantenimiento: Interfaz con rosca NPT de 3/4 pulgada que soporta instalación sumergida. El ángulo de instalación debe ser ≥15° (no se permite colocación invertida ni horizontal). Las operaciones de mantenimiento son simples, con procedimientos claros de limpieza y calibración del electrodo, reduciendo los costos operativos y de mantenimiento a largo plazo.

Estas ventajas permiten al NBL-CLI-206A mantener la consistencia de los datos en entornos complejos de calidad del agua, simplificando significativamente el trabajo de integración del sistema y cumpliendo con los requisitos de confiabilidad y economía de los proyectos de ingeniería.

Especificaciones técnicas

Nota: El sensor ha sido calibrado antes de salir de fábrica. No se recomienda calibrar casualmente a menos que sea necesario. Los iones interferentes incluyen iones sulfuro, yoduro, bromuro, etc.

Escenarios de aplicación del sensor en línea de iones cloruro NBL-CLI-206A

1. Tratamiento de aguas residuales industriales: Sistemas de tratamiento de aguas residuales en industrias química, metalúrgica, de impresión y tintado para monitorear en tiempo real la concentración de iones cloruro, optimizar los procesos de tratamiento y garantizar el vertido conforme.

2. Plantas de tratamiento de aguas residuales municipales: Monitoreo de iones cloruro en la entrada y salida para asistir en el ajuste de procesos y evitar que las aguas residuales de alta salinidad afecten los sistemas de tratamiento biológico.

3. Desalinización de agua de mar y utilización de agua de mar: Plantas de desalinización y sistemas de agua de enfriamiento industrial costeros para monitorear los niveles de iones cloruro y garantizar la seguridad del funcionamiento de los equipos y el control de la calidad del agua.

4. Fuentes de agua potable y sistemas de suministro de agua: Monitoreo de iones cloruro en fuentes de agua y redes de tuberías para evaluar riesgos de intrusión de agua salada o contaminación y garantizar la seguridad de la calidad del suministro de agua.

5. Control de procesos químicos: Control preciso de la concentración de iones cloruro en medios de reacción en flujos de procesos que involucran producción de cloruros para mejorar la calidad del producto y la seguridad del proceso.

6. Estaciones de monitoreo ambiental: Monitoreo en línea a largo plazo de iones cloruro en ríos, lagos y aguas subterráneas para apoyar la evaluación de la contaminación por sales y la protección ecológica.

Se puede combinar con otros sensores de iones o de calidad del agua de NiuBoL para formar una plataforma de monitoreo multiparámetro de la calidad del agua.

Instalación y cableado

Requisitos de instalación

• Utilizar rosca NPT de 3/4 pulgada para instalación sumergida o en tuberías/tanques.

• Durante la instalación, el sensor no debe colocarse invertido ni horizontalmente. Debe mantener un ángulo de inclinación de al menos 15° para garantizar que la cabeza de la membrana del electrodo esté correctamente sumergida.

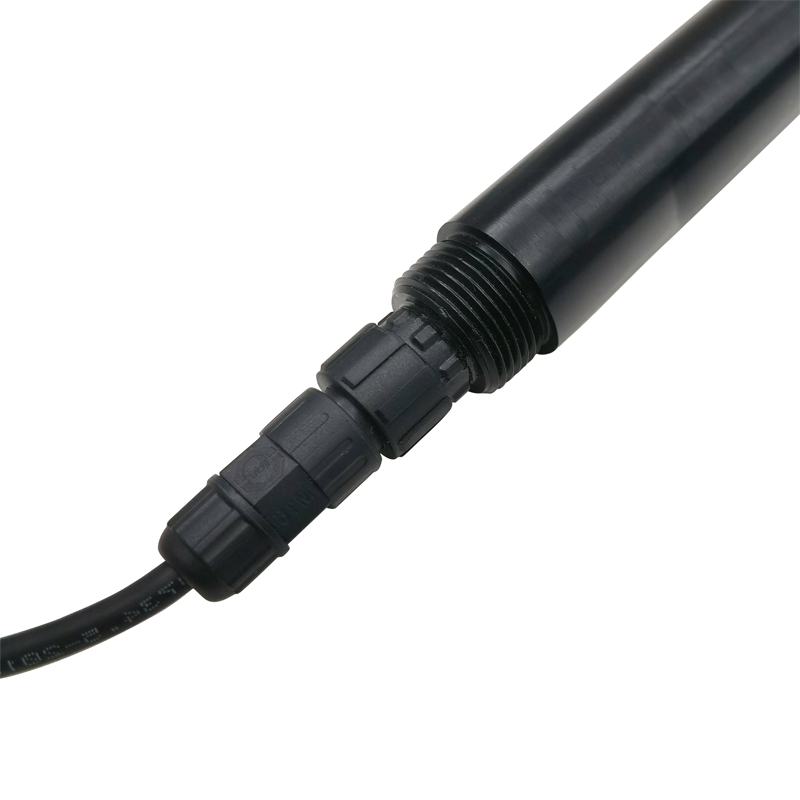

Cableado eléctrico (cable estándar de 4 hilos)

• Cable rojo: Alimentación positiva (12～24 VDC)

• Cable negro: Tierra (GND)

• Cable azul: RS-485 A

• Cable blanco: RS-485 B

Después del cableado, verifique cuidadosamente para evitar errores de conexión. Cuando el cable esté sumergido en agua (incluida el agua de mar) durante mucho tiempo o expuesto al aire, todos los puntos de conexión deben impermeabilizarse, y se deben seleccionar cables con cierta resistencia a la corrosión (diámetro exterior Φ6 mm). Confirme que el cableado es correcto antes de energizar para garantizar la seguridad del equipo.

Guía de mantenimiento del sensor en línea de iones cloruro NBL-CLI-206A

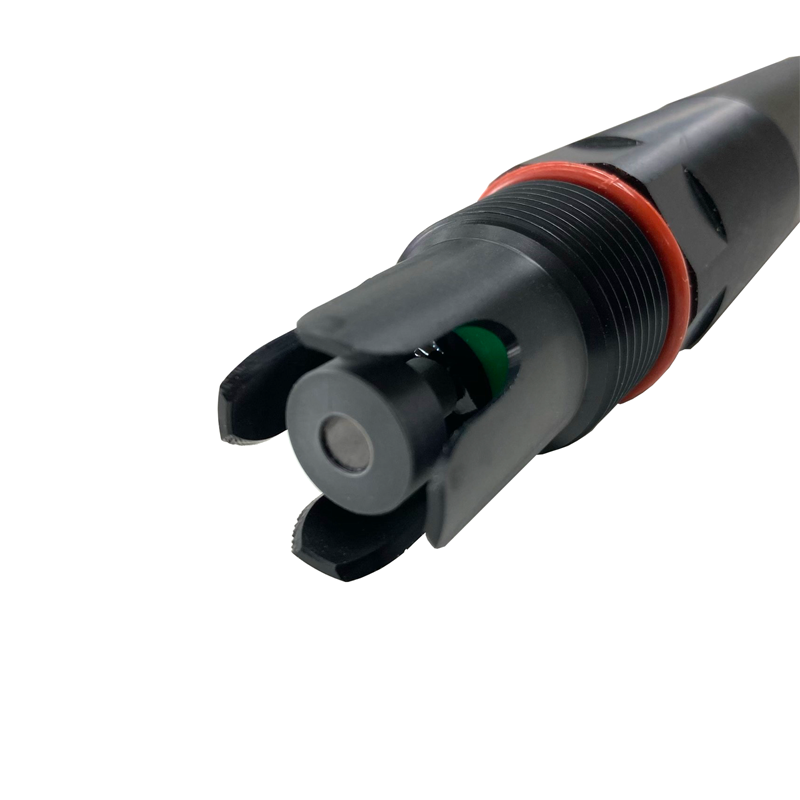

Antes de usar, retire la tapa de protección de la cabeza del electrodo y evite tocar la membrana sensible con los dedos. Primero sumerja el extremo frontal del electrodo en agua desionizada durante 10 minutos, luego en solución diluida de iones cloruro durante 2 horas para activarlo. Para almacenamiento a largo plazo, mantenga el electrodo seco y colóquelo en un frasco de protección; antes de usar, se recomienda remojarlo en agua del grifo durante 24 horas. Antes de la prueba, verifique si los terminales de conexión están secos. Si hay suciedad, límpielos con etanol absoluto.

Evite la inmersión prolongada en agua destilada o soluciones proteicas. No contacte con grasa de silicona. Si ocurre un error de medición después de un uso prolongado, calibre según el método de calibración de dos puntos (punto cero y pendiente). Utilice soluciones estándar para la calibración (opcional en fábrica: 100 mg/L y 1000 mg/L o 1000 mg/L y 10000 mg/L). Si la calibración aún falla después del mantenimiento, el electrodo puede haber fallado y debe reemplazarse.

Preguntas frecuentes (FAQ)

Q1: ¿Es el NBL-CLI-206A adecuado para entornos de agua de mar?

A: Sí. La carcasa de POM y la protección IP68 permiten la inmersión prolongada en agua de mar, pero se debe prestar atención a la selección del rango para concentraciones altas de iones cloruro y realizar revisiones regulares del estado del electrodo.

Q2: ¿Cómo integrarlo con sistemas PLC o DCS?

A: El sensor utiliza el protocolo RS-485 Modbus/RTU y puede conectarse directamente a la mayoría de los controladores industriales. NiuBoL proporciona documentación del protocolo y guías de integración para que los integradores de sistemas puedan acceder rápidamente.

Q3: ¿Cuáles son los requisitos de ángulo para la instalación del sensor?

A: Durante la instalación, debe mantener un ángulo de inclinación de al menos 15°. No se permite la colocación invertida ni horizontal para garantizar el funcionamiento normal del sistema de referencia del electrodo.

Q4: ¿Cuál es el impacto de los iones interferentes en la medición?

A: Los iones sulfuro, yoduro, bromuro, etc. causarán interferencias. En aplicaciones reales, se recomienda evaluar según la composición de la calidad del agua y tomar medidas de pretratamiento cuando sea necesario.

Q5: ¿Cómo determinar la frecuencia de calibración?

A: El sensor ha sido calibrado antes de salir de fábrica. No se recomienda calibrar con frecuencia a menos que sea necesario. Se puede realizar calibración de dos puntos según los requisitos de la autoridad competente o el error de medición real.

Q6: ¿La longitud del cable admite personalización?

A: Sí, la longitud estándar es de 5 metros y se puede personalizar según los requisitos del proyecto. Por favor, especifique la longitud al realizar el pedido y preste atención a los requisitos de impermeabilización y resistencia a la corrosión.

Q7: ¿Cómo se garantiza la vida útil del electrodo?

A: El sistema de referencia patentado (presión del líquido de referencia interno ≥100 KPa) extiende significativamente la vida útil del electrodo. Un mantenimiento correcto y evitar un uso inadecuado pueden mejorar aún más la vida útil.

Q8: ¿Qué hacer cuando el valor medido presenta una gran desviación?

A: Primero verifique si la cabeza de la membrana del electrodo está limpia, si el cableado es confiable y si la compensación de temperatura es normal. Si los problemas persisten después de calibrar con solución estándar, contacte al soporte técnico para diagnóstico o reemplazo del electrodo.

Resumen e invitación a la cooperación

El sensor en línea de iones cloruro NiuBoL NBL-CLI-206A ofrece una solución estable, confiable y económica para el monitoreo industrial en línea de iones cloruro gracias a su sistema de referencia patentado, medición de alta precisión, compensación automática de temperatura y excelente capacidad de integración RS-485. Ayuda a los integradores de sistemas y contratistas de ingeniería a lograr un control preciso de procesos, cumplimiento ambiental y gestión de la seguridad de la calidad del agua, reduciendo los costos generales de operación y mantenimiento.

Si su proyecto involucra tratamiento de aguas residuales industriales, desalinización de agua de mar, monitoreo de redes de suministro de agua o control de procesos químicos, no dude en contactar al equipo profesional de NiuBoL. Podemos proporcionar sugerencias de selección, soporte de soluciones de calibración y asistencia en integración de sistemas según las condiciones de trabajo específicas. Escanee la información de contacto en la página o visite el sitio web oficial de NiuBoL para obtener el manual completo del producto, guías de configuración de soluciones estándar y casos de aplicación típicos, y construyamos juntos un sistema eficiente e inteligente de monitoreo de calidad del agua basado en IoT industrial.

Hoja de datos del sensor en línea de iones cloruro NBL-CLI-206A

NBL-CLI-206A online chloride ion sensor.pdf
