Sensor de materia orgánica disuelta coloreada NBL-CDOM-406-S por método de fluorescencia : Monitoreo de calidad del agua por IoT

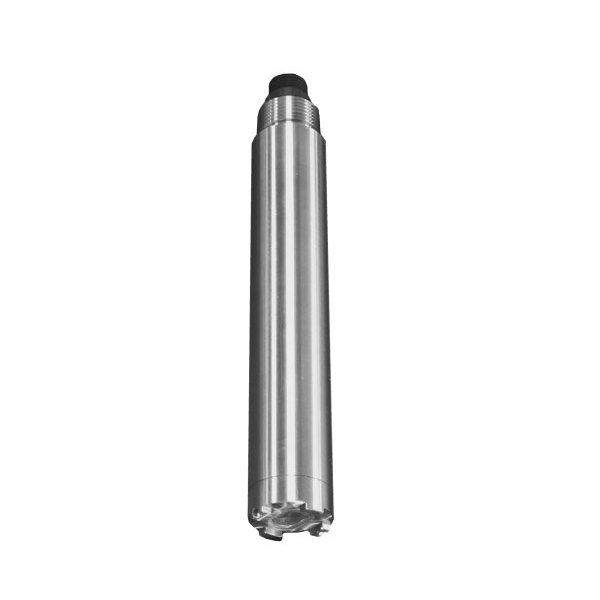

NBL-CDOM-406-S Sensor en línea de materia orgánica disuelta coloreada

El sensor en línea de materia orgánica disuelta coloreada NiuBoL NBL-CDOM-406-S se basa en el principio del método de fluorescencia. Utiliza las características de los picos de absorción y emisión de la materia orgánica disuelta coloreada (CDOM) en el espectro, mide la intensidad de fluorescencia después de la excitación con luz monocromática y realiza un monitoreo en tiempo real y continuo de la concentración de CDOM en el agua. El sensor integra compensación automática de temperatura y puede emitir simultáneamente datos de concentración y temperatura, proporcionando una base confiable para la evaluación de la contaminación orgánica de los cuerpos de agua.

El sensor es fácil de instalar, tiene bajos requisitos de mantenimiento y un rendimiento estable. Es especialmente adecuado para su implementación por integradores de sistemas y contratistas de ingeniería en proyectos de monitoreo ambiental, protección de fuentes de agua potable y tratamiento de aguas residuales industriales. NiuBoL se compromete con la investigación y el desarrollo de sensores ópticos de calidad de agua de grado industrial. A través de una salida digital de alta estabilidad, ayuda a los usuarios a construir sistemas de monitoreo del entorno acuático en tiempo real y confiables, apoyando la seguridad de la calidad del agua y la gestión ecológica.

Ventajas principales del sensor en línea de materia orgánica disuelta coloreada NBL-CDOM-406-S

• Detección de fluorescencia de alta precisión: Rango de medición 0～2,000 mg/L, resolución 0,001 mg/L, precisión ±3% (lectura), tiempo de respuesta T90＜30 s, límite de detección mínimo 0,02 mg/L. Soporta calibración en dos puntos con alta linealidad, satisfaciendo las necesidades de monitoreo preciso de materia orgánica.

• Fuente de luz LED UV y diseño anti-interferencia: Utiliza una fuente de luz LED UV de alta estabilidad con bajo desvío y larga vida útil. El método de excitación en corriente alterna filtra eficazmente las interferencias de la luz natural, garantizando valores de medición estables y confiables en entornos exteriores o con luz variable.

• Compensación automática de temperatura y capacidad de protección: Compensación automática de temperatura Pt1000 integrada que corrige la influencia de la temperatura sobre la intensidad de fluorescencia. La carcasa de acero inoxidable 316L ofrece una fuerte resistencia a la corrosión, grado de protección IP68, soporta inmersión prolongada bajo el agua, condiciones de funcionamiento 0～50 ℃, ＜0,2 MPa, y es adecuado para agua dulce, agua de mar y cuerpos de agua industriales.

• Bajo consumo de energía y fácil integración: Consumo de energía de solo 0,2 W@12 V. La característica de bajo consumo es adecuada para estaciones alimentadas por energía solar o de monitoreo remoto. La interfaz RS-485 estándar sigue el protocolo Modbus/RTU, salida 4-20 mA opcional, y puede conectarse sin problemas a PLC, DCS, SCADA o plataformas IoT.

• Optimización de instalación y mantenimiento: Instalación sumergida (3/4 NPT), bajos requisitos de distancia de instalación (pared lateral ≥2 cm, fondo ≥10 cm). La ventana de medición es simple de limpiar y mantener. El diseño sin cepillo de limpieza integrado reduce los puntos de falla mecánica y mantiene bajos los costos generales de mantenimiento.

Estas ventajas permiten al NBL-CDOM-406-S mantener la consistencia de los datos en condiciones complejas de calidad del agua, reduciendo significativamente la carga de trabajo de operación y mantenimiento en sitio, y satisfaciendo los estrictos requisitos de los proyectos de ingeniería en términos de fiabilidad y rendimiento en tiempo real.

Especificaciones técnicas

Nota: El conector del sensor es un conector macho impermeable M16 de 5 pines. El cable es un cable blindado de 5 hilos, el hilo verde es 485B y el hilo amarillo es para salida de corriente (dejar flotante cuando no se usa).

Escenarios de aplicación del sensor en línea de materia orgánica disuelta coloreada NBL-CDOM-406-S

1. Fuentes de agua potable y monitoreo de aguas superficiales: Monitoreo continuo de la concentración de CDOM en las tomas de agua de lagos, embalses y ríos para evaluar el estado de contaminación orgánica y garantizar la seguridad del suministro de agua.

2. Tratamiento de aguas residuales industriales: Sistemas de tratamiento de aguas residuales en industrias química, farmacéutica, de impresión y tintado para rastrear en tiempo real los cambios en la materia orgánica, optimizar los procesos de tratamiento y garantizar un vertido conforme.

3. Plantas de tratamiento de aguas residuales municipales: Monitoreo de CDOM en la entrada y salida para asistir en el ajuste de procesos y evaluar la carga orgánica y la eficiencia del tratamiento.

4. Monitoreo de ríos, lagos y medio ambiente marino: Despliegue en estaciones automáticas ambientales para monitorear la entrada de materia orgánica terrestre y apoyar la alerta temprana de blooms de algas y la evaluación de la salud ecológica.

5. Gestión de humedales y cuerpos de agua paisajísticos: Control de la contaminación orgánica en cuerpos de agua urbanos para mantener el equilibrio ecológico.

6. Investigación científica e investigación de calidad del agua: Combinado con sensores multiparámetro para proporcionar datos de CDOM de alta resolución, apoyando el análisis de fuentes de materia orgánica y la construcción de modelos ambientales.

Combinado con los sensores NiuBoL de DQO, clorofila, turbidez y otros, puede formar una plataforma completa de monitoreo de parámetros orgánicos y biológicos de la calidad del agua.

Instalación y cableado

Requisitos de instalación

• Adoptar instalación sumergida, mantener una distancia superior a 2 cm de la pared lateral y superior a 10 cm del fondo para evitar interferencias por reflexión de la pared o adherencias.

• Se recomienda instalar en zonas con flujo o mezcla para garantizar que la ventana de medición esté en pleno contacto con el agua a medir.

Cableado eléctrico (cable blindado de 5 hilos)

• Cable rojo: Alimentación positiva (12～24 VDC)

• Cable negro: Tierra (GND)

• Cable azul: RS-485 A

• Cable verde: RS-485 B

• Cable amarillo: Salida de corriente (4-20 mA, dejar flotante cuando no se usa)

Después del cableado, verifique cuidadosamente el orden para evitar pérdidas causadas por conexiones incorrectas. Cuando el cable esté sumergido en agua (incluida el agua de mar) durante mucho tiempo o expuesto al aire, todos los puntos de conexión deben impermeabilizarse y deben seleccionarse cables con cierta resistencia a la corrosión. Confirme que el cableado es correcto antes de energizar.

Guía de mantenimiento del sensor en línea de materia orgánica disuelta coloreada NBL-CDOM-406-S

La limpieza de la ventana de medición es crítica para lecturas precisas. La superficie exterior del sensor se puede enjuagar con agua del grifo. Las suciedades residuales se pueden limpiar con un paño suave humedecido en detergente doméstico suave. Evite tirar del cable durante el funcionamiento normal para prevenir la rotura de los hilos internos. El interior del sensor está compuesto por componentes ópticos y electrónicos de precisión sin partes mantenibles por el usuario. Evite impactos mecánicos severos.

Método de calibración:

• Calibración del punto cero: Colocar el sensor verticalmente en agua destilada, con el extremo frontal al menos 10 cm del fondo del cubo, estabilizar durante 3～5 minutos y luego realizar la calibración del punto cero.

• Calibración de la pendiente: Colocar en solución estándar, con el extremo frontal al menos 10 cm del fondo, estabilizar y luego realizar la calibración de la pendiente.

Consulte el manual de operación adjunto para instrucciones específicas de operación. La frecuencia de calibración debe determinarse según los requisitos de la autoridad competente o las condiciones de uso reales.

Preguntas frecuentes (FAQ)

Q1: ¿Cuál es el principio de medición del NBL-CDOM-406-S?

A: Adopta el método de fluorescencia, utilizando las características de los picos de absorción y emisión de la materia orgánica disuelta coloreada (CDOM) para lograr la detección a través de la relación entre la intensidad de fluorescencia y la concentración.

Q2: ¿Cuáles son las ventajas de la fuente de luz LED UV?

A: La fuente de luz LED UV tiene alta estabilidad, larga vida útil y bajo desvío. Combinada con la excitación en corriente alterna, filtra eficazmente las interferencias de la luz natural y mejora la confiabilidad de la medición en entornos exteriores.

Q3: ¿Es adecuado para entornos de agua de mar?

A: Sí. La carcasa de acero inoxidable 316L es resistente a la corrosión y la protección IP68 soporta la inmersión prolongada en agua de mar. Sin embargo, se recomienda verificar regularmente la limpieza de la ventana de medición en entornos de alta salinidad.

Q4: ¿Cómo integrarlo con sistemas PLC o SCADA?

A: El sensor soporta el protocolo RS-485 Modbus/RTU (4-20 mA opcional) y puede conectarse directamente a controladores industriales. NiuBoL proporciona documentación del protocolo y soporte técnico para una integración rápida.

Q5: ¿Qué hacer cuando el valor medido fluctúa?

A: Primero limpie la superficie de la ventana de medición y verifique si hay adherencias de cuerpos extraños; confirme que la conexión del cable es confiable y que el voltaje de alimentación es estable. Si el problema persiste, contacte al soporte técnico.

Q6: ¿La longitud del cable admite personalización?

A: Sí, la longitud estándar es de 5 metros y se puede personalizar según los requisitos del proyecto. Especifique el requisito de longitud al realizar el pedido y preste atención a las especificaciones de impermeabilización y resistencia a la corrosión.

Q7: ¿El diseño de bajo consumo es adecuado para monitoreo remoto?

A: Sí. La característica de bajo consumo 0,2 W@12 V es muy adecuada para el despliegue en estaciones de monitoreo de calidad del agua alimentadas por energía solar o sin atención.

Q8: ¿Cuál es la frecuencia de calibración del sensor?

A: Realice calibración en dos puntos según los requisitos de la autoridad competente o las condiciones reales de deriva. El sensor tiene alta estabilidad y bajos requisitos de mantenimiento diario.

Resumen e invitación a la cooperación

El sensor en línea de materia orgánica disuelta coloreada NiuBoL NBL-CDOM-406-S toma como núcleo la detección de fluorescencia de alta precisión, el diseño anti-interferencia con LED UV, la compensación automática de temperatura y una excelente integración, proporcionando una solución en línea estable y confiable para el monitoreo de la contaminación orgánica de la calidad del agua. Ayuda a los integradores de sistemas y contratistas de ingeniería a lograr la recolección de datos en tiempo real, el rastreo de la contaminación y la gestión de la calidad del agua, mejorando efectivamente el nivel técnico y la eficiencia operativa de los sistemas de monitoreo.

Si su proyecto involucra la protección de fuentes de agua potable, el tratamiento de aguas residuales industriales, el monitoreo del medio ambiente fluvial, lacustre y marino o la construcción de plataformas de investigación científica de calidad del agua, no dude en contactar al equipo profesional de NiuBoL. Podemos proporcionar sugerencias de selección, soporte de soluciones de integración y asistencia de depuración en sitio según las condiciones de trabajo específicas. Escanee la información de contacto en la página o visite el sitio web oficial de NiuBoL para obtener el manual completo del producto, casos típicos y los últimos materiales técnicos, y construyamos juntos un sistema de monitoreo de calidad del agua IoT industrial eficiente e inteligente.
