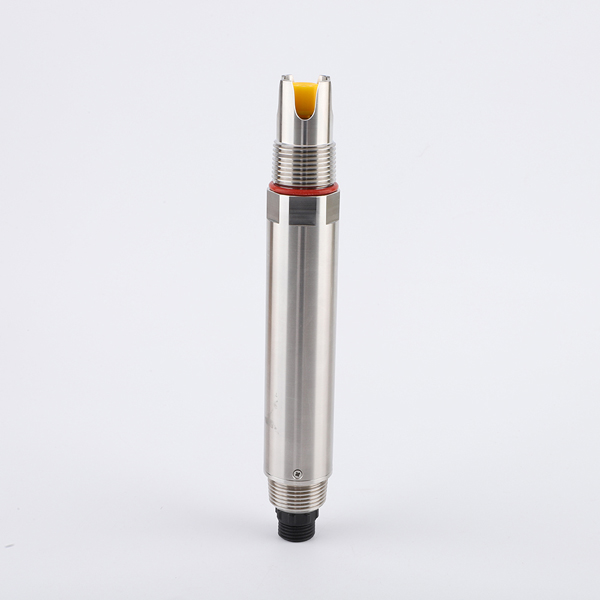

Sensor de nitrato-nitrógeno en línea NBL-NON-406-S : Para monitoreo de agua potable, aguas subterráneas y riego agrícola

Visión precisa de la calidad del agua: Sensor en línea de nitrato nitrogenado NiuBoL NBL-NON-406-S

— Tecnología iónica patentada e integración digital, creando una solución eficiente y confiable para el monitoreo de nitratos

En el tratamiento moderno del agua y la protección ambiental, el contenido de nitrato nitrogenado (NO3-N) es un indicador importante para medir la eutrofización del agua y la seguridad del agua potable. Sin embargo, el análisis tradicional de muestreo de laboratorio tiene un bajo rendimiento en tiempo real, mientras que los grandes analizadores colorimétricos en línea enfrentan desafíos de ingeniería como equipos complejos, consumo de reactivos químicos y alta presión de operación y mantenimiento.

El sensor de nitrato nitrogenado NiuBoL NBL-NON-406-S ofrece a los integradores de sistemas una solución rentable, sin reactivos y digital. Basado en la avanzada tecnología de electrodo selectivo de iones con membrana de PVC (ISE), el sensor puede desplegarse directamente en entornos de campo e industriales hostiles, proporcionando datos de monitoreo continuo con respuesta en segundos.

Estructura de estabilidad patentada: Sistema de referencia patentado y diseño de puente salino microporoso que extiende efectivamente la vida útil del electrodo y reduce el desvío.

Operación y mantenimiento de bajo costo: Diseño de cabeza de membrana reemplazable elimina la necesidad de reemplazar todo el sensor, reduciendo significativamente el costo total de propiedad (TCO) a largo plazo.

Integración industrial fácil: Bus digital RS485 estándar, directamente compatible con PLC y sistemas de monitoreo en la nube, sin temor a interferencias en transmisiones de larga distancia.

Resumen principal del sensor en línea de nitrato nitrogenado NBL-NON-406-S

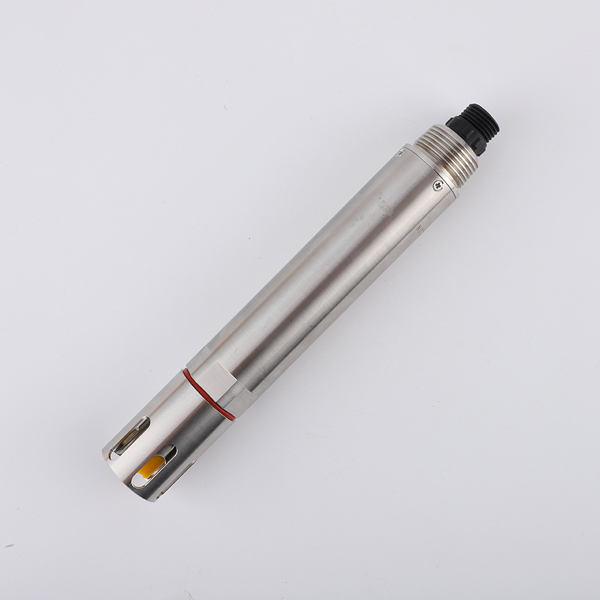

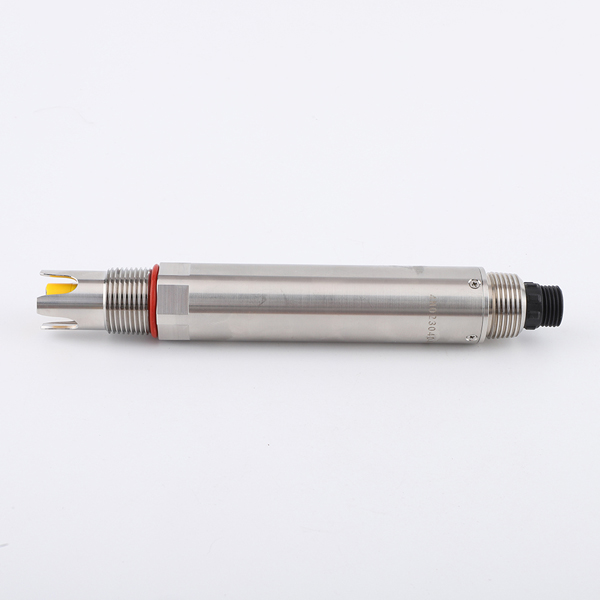

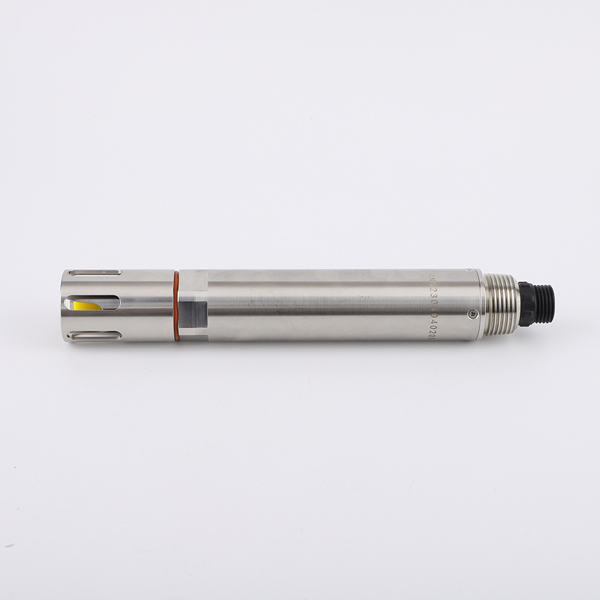

El NiuBoL NBL-NON-406-S es un sensor de análisis de nitrato nitrogenado en línea integrado y digital. Encapsula ingeniosamente el electrodo selectivo de iones de nitrato, la unidad de compensación de temperatura Pt1000 y el circuito de procesamiento de señales en una robusta carcasa de grado industrial. El sensor no requiere bombas de muestreo complejas ni sistemas de pretratamiento y puede medir el contenido de nitrato nitrogenado en el agua en tiempo real mediante instalación sumergida.

Para los contratistas de ingeniería, este producto resuelve el problema de que los instrumentos tradicionales son “caros y difíciles de integrar”. Su alimentación de amplio voltaje de 12-24 V DC y su consumo extremadamente bajo lo hacen no solo adecuado para plantas municipales de tratamiento de agua, sino también una opción ideal para proyectos de monitoreo distribuido como agricultura inteligente y estaciones automáticas de aguas subterráneas.

Ventajas técnicas principales

1. Sistema de referencia patentado y tecnología de puente salino
   El núcleo del sensor adopta una sonda de iones de nitrato patentada, en la que la solución de referencia interna se filtra lentamente a través del puente salino microporoso bajo una presión no inferior a 100 KPa (1 Bar). Este diseño garantiza la estabilidad a largo plazo del potencial de referencia, resiste eficazmente las fluctuaciones de presión hidrostática y la intrusión de impurezas externas, haciendo que la vida útil del electrodo sea significativamente superior a la de los electrodos industriales convencionales del mercado.

2. Diseño único de cabeza de membrana reemplazable

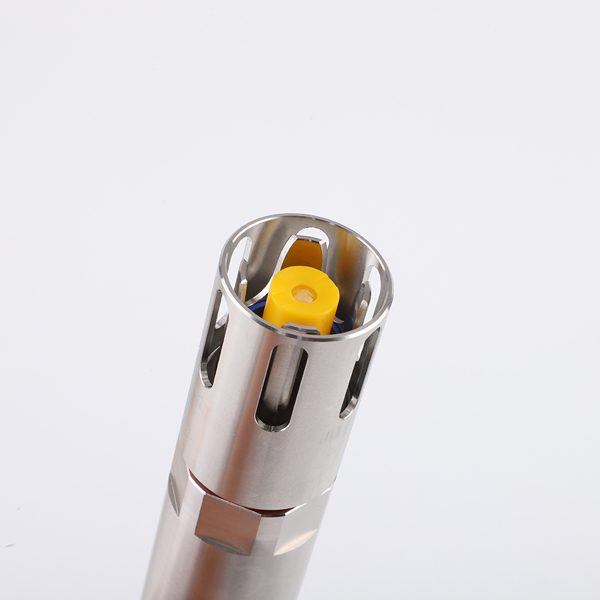

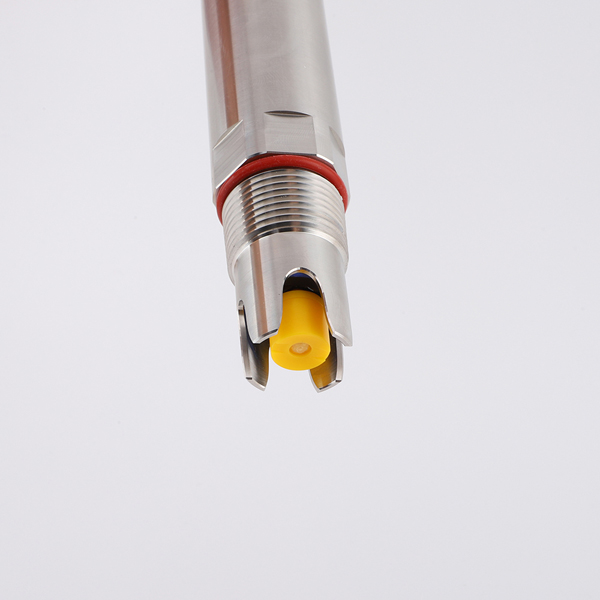

   En la tecnología de electrodos selectivos de iones, la membrana sensible es un componente consumible. El NBL-NON-406-S adopta una innovadora arquitectura de cabeza de membrana reemplazable. Cuando la membrana sensible alcanza su vida útil o se daña accidentalmente, los usuarios solo necesitan reemplazar la cabeza de membrana frontal para completar la reparación. Esta mejora de ingeniería ahorra a los clientes una gran cantidad de costos de renovación de equipos.

3. Compensación automática de temperatura en todo el rango
   La actividad de los iones de nitrato es extremadamente sensible a la temperatura. El sensor incorpora una resistencia de platino Pt1000, combinada con el algoritmo de compensación desarrollado por NiuBoL, que puede corregir automáticamente el desvío de potencial en el entorno de 0～40 ℃. Ya sea en un río de baja temperatura al amanecer o en un canal de riego por la tarde, puede emitir valores de concentración reales y estables.

4. Potente capacidad digital anti-interferencia
   A diferencia de los electrodos analógicos que emiten señales de potencial débiles, el NBL-NON-406-S emite directamente señales RS485 Modbus RTU. Esto significa que en entornos electromagnéticos industriales complejos (como cerca de variadores de frecuencia y grandes bombas de agua), la transmisión de datos mantiene una integridad y precisión extremadamente altas. Los integradores ya no necesitan preocuparse por el apantallamiento de señales y la conversión secundaria.

5. Robusta calificación de protección IP68
   La carcasa está fabricada con materiales de PVC y POM de alta calidad, con excelente estabilidad química y resistencia a la intemperie. Combinada con tecnología de sellado precisa, el grado de protección alcanza IP68, capaz de soportar inmersión prolongada bajo el agua y satisfacer los estrictos requisitos de diversas estaciones automáticas de monitoreo de campo.

Especificaciones técnicas de rendimiento del sensor en línea de nitrato nitrogenado NBL-NON-406-S

Escenarios de aplicación típicos del sensor en línea de nitrato nitrogenado NBL-NON-406-S

1. Agua potable y seguridad del agua potable: Monitoreo en tiempo real del contenido de nitratos en agua cruda y agua tratada para prevenir excedentes de nitrato nitrogenado causados por contaminación agrícola difusa y garantizar la seguridad del agua potable para los residentes.

2. Integración agua-fertilizante en agricultura inteligente: En sistemas de riego automatizados, monitoreo en tiempo real de la concentración de nitrato nitrogenado en solución de suelo o agua reciclada para guiar la fertilización precisa y mejorar la utilización del fertilizante nitrogenado.

3. Monitoreo automático de estaciones de aguas subterráneas: Despliegue a largo plazo en pozos de monitoreo de aguas subterráneas para evaluar el estado de contaminación y la distribución espacial de nitratos.

4. Gestión de aguas superficiales e investigación científica: Utilizado para el monitoreo de ríos y lagos para evaluar la capacidad de autodepuración del agua y proporcionar datos básicos continuos en tiempo real para la gestión integral del entorno acuático.

Instalación y conexión eléctrica

Consejos de instalación física

• Control de ángulo: Está estrictamente prohibida la instalación horizontal o invertida. El eje del sensor debe mantener un ángulo de ≥15 grados con el plano horizontal para garantizar el contacto completo entre el líquido de referencia interno y la membrana sensible.

• Requisitos de pretratamiento: El sensor debe evitar el contacto directo con manchas de aceite pesado o partículas suspendidas afiladas para prevenir daños en la membrana sensible de precisión.

Instrucciones de conexión eléctrica

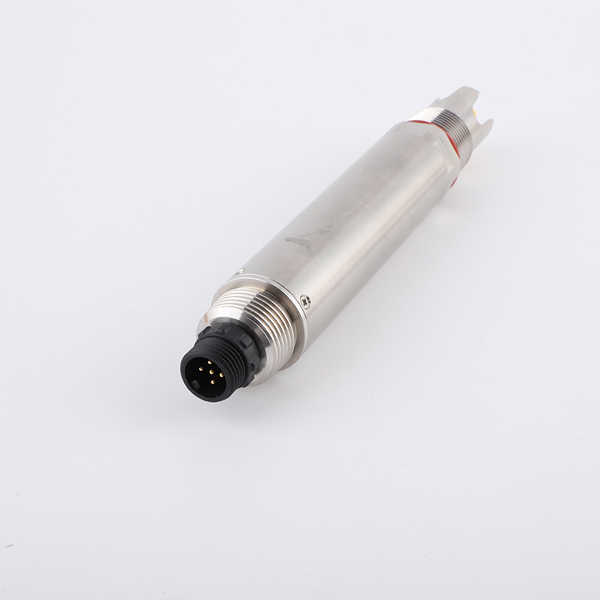

Los sensores NiuBoL adoptan la definición de cableado estándar industrial:

• Cable rojo: Alimentación positiva (12～24 V DC)

• Cable negro: Alimentación negativa (GND)

• Cable azul: RS485-A

• Cable blanco: RS485-B

• Cable amarillo: Salida de corriente (accesorio opcional, dejar flotante si no se usa)

Consejo de expertos: Los puntos de conexión de los electrodos iónicos deben ser estrictamente impermeables. Se recomienda utilizar el kit de sellado impermeable de NiuBoL y verificar regularmente si el frasco de protección en el extremo frontal del electrodo contiene suficiente líquido de activación.

Preguntas frecuentes (FAQ)

Q1: ¿El electrodo del NBL-NON-406-S requiere un tratamiento especial antes de su uso?

A: Sí. Los electrodos nuevos o los que han estado almacenados durante mucho tiempo deben sumergirse en agua del grifo durante 24 horas para su activación antes de usarlos, con el fin de garantizar que la membrana sensible entre en el estado óptimo de funcionamiento.

Q2: ¿Qué iones interferirán con el monitoreo de nitrato nitrogenado?

A: Entre los iones comunes, los iones cloruro (Cl-) y los iones potasio (K+) causarán cierta interferencia en el electrodo. NiuBoL ha realizado optimizaciones parciales en el algoritmo, pero si la concentración de iones interferentes en el cuerpo de agua es anormalmente alta, se recomienda contactar al personal técnico para una evaluación de fondo.

Q3: ¿Con qué frecuencia se debe reemplazar la cabeza de membrana?

A: Depende de la calidad del agua en el sitio. En agua potable limpia, la vida útil de la cabeza de membrana suele alcanzar aproximadamente 1 año; en canales de río complejos, se recomienda verificar cada 6-9 meses y decidir el reemplazo según los resultados de calibración.

Q4: ¿El sensor puede soportar salida analógica 4-20 mA?

A: Sí. Además de la salida RS485 estándar, puede equiparse opcionalmente con un módulo analógico 4-20 mA para facilitar la conexión a registradores o instrumentos de control tradicionales.

Q5: ¿Por qué el resultado de la medición muestra un desvío evidente?

A: Verifique si hay biofilm o sedimentos adheridos en la superficie de la membrana sensible. Se recomienda enjuagar con agua destilada y secar con papel de filtro (no frotar). Si sigue siendo inexacto después de la limpieza, realice nuevamente la calibración en dos puntos.

Q6: ¿Cuál es el rango de pH aplicable de este sensor?

A: El NBL-NON-406-S tiene un rango de pH aplicable muy amplio y puede funcionar de manera estable entre 2,5 ～ 11 pH, cubriendo la mayoría de los cuerpos de agua naturales y escenarios de riego agrícola.

Q7: ¿Se puede personalizar la longitud del cable según las condiciones del sitio?

A: Sí. La configuración estándar es de 5 metros. Podemos proporcionar cables blindados personalizados de 10 metros, 20 metros o incluso más largos para satisfacer las necesidades de despliegue en pozos profundos o estaciones costeras de larga distancia.

Q8: ¿Dónde puedo encontrar las instrucciones de calibración?

A: El sensor admite calibración mediante comandos de escritura remota a través del protocolo Modbus. Para las direcciones de registro detalladas y los procedimientos de calibración, consulte el “Manual del Protocolo Modbus” adjunto con el sensor o contacte a su gestor de cuenta para obtenerlo.

Conclusión

En el contexto de requisitos cada vez más estrictos para la gestión de los recursos hídricos y el cumplimiento ambiental, el NiuBoL NBL-NON-406-S proporciona un soporte de hardware de base confiable para el monitoreo de la calidad del agua en tiempo real con su tecnología de detección iónica y excelente integración de ingeniería.

¿Está buscando una solución de monitoreo de nitrato nitrogenado para su próximo proyecto de monitoreo automático de agua potable o control de fertilización eficiente? Contacte inmediatamente a los expertos en ingeniería de NiuBoL para obtener cotizaciones personalizadas y documentos técnicos para su escenario de aplicación.

Hoja de datos del sensor en línea de nitrato nitrogenado NBL-NON-406-S

NBL-NON-406-S Online Nitrate Nitrogen Sensor.pdf
