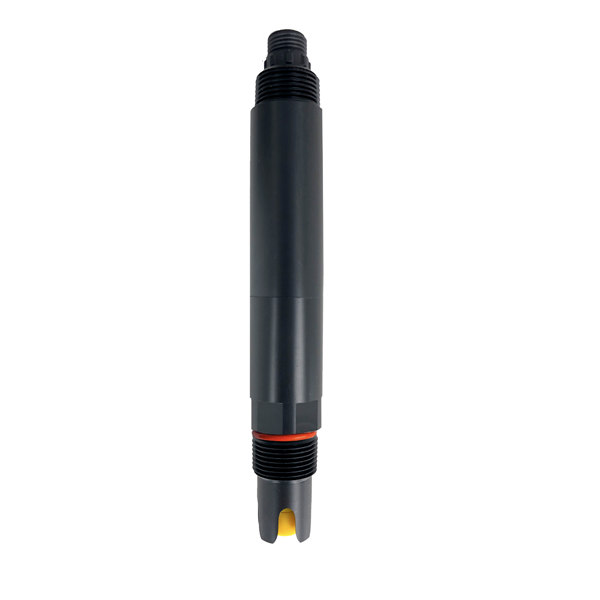

Sensor de nitrato-nitrógeno en línea NBL-NON-406-A : Equipo de monitoreo de nitrato-nitrógeno en línea de grado industrial

NBL-NON-406-A Sensor en línea de nitrato de nitrógeno

La monitorización del nitrato de nitrógeno a menudo enfrenta problemas como una vida útil corta del electrodo, gran deriva térmica, cabezales de membrana fácilmente dañados e interferencias de señal, lo que resulta en datos inestables, altos costos de mantenimiento y mayor dificultad en la integración del sistema. El sensor en línea de nitrato de nitrógeno NiuBoL NBL-NON-406-A adopta un electrodo selectivo de iones de nitrato patentado y un sistema de referencia estable, resolviendo eficazmente estos puntos débiles de la industria y proporcionando a los integradores de sistemas y contratistas de ingeniería una solución de monitoreo en línea integrada de nitrato de nitrógeno altamente estable, de alta precisión y fácil de integrar.

Ventajas principales del sensor en línea de nitrato de nitrógeno NBL-NON-406-A

• Sistema de referencia estable patentado: El líquido de referencia interno se filtra lentamente bajo una presión de 100 kPa, prolongando significativamente la vida útil del electrodo de referencia y haciendo que la medición a largo plazo sea más confiable.

• Diseño de cabeza de membrana reemplazable: Reduce los costos de uso a largo plazo y facilita el mantenimiento.

• Integración digital y compensación de temperatura: Protocolo RS-485 Modbus RTU que permite una conexión transparente a sistemas PLC, DCS y SCADA. La compensación automática de temperatura Pt1000 garantiza la precisión.

Resumen del producto: Sensor en línea de nitrato de nitrógeno NBL-NON-406-A

El sensor en línea integrado de nitrato de nitrógeno NiuBoL NBL-NON-406-A está diseñado según el método de electrodo selectivo de iones de nitrato con membrana de PVC y está especialmente destinado a la medición rápida y precisa del contenido de nitrato de nitrógeno (NO3--N) en el agua. El sensor incorpora una función de compensación automática de temperatura, que elimina eficazmente la influencia de los cambios de temperatura en los resultados de medición y garantiza que los datos mantengan una alta precisión bajo diferentes condiciones de trabajo.

El producto ofrece dos rangos estándar: 0～100,00 mg/L y 0～1000,0 mg/L, con una resolución fina, adecuado para diversos escenarios de aplicación, desde aguas superficiales de baja concentración hasta aguas residuales industriales de alta concentración. Adopta el bus RS-485 y el protocolo de comunicación Modbus RTU estándar, que puede conectarse directamente a PLC, DCS, computadoras industriales, pantallas táctiles y otros equipos de terceros para lograr una transmisión de datos transparente y monitoreo remoto. La salida de corriente 4-20 mA opcional mejora aún más la compatibilidad del sistema.

El diseño del sensor se centra en la estabilidad a largo plazo. La sonda de iones de nitrato patentada combinada con el sistema de referencia de puente salino microporoso permite que el electrodo mantenga un rendimiento confiable en cuerpos de agua complejos. El diseño de cabeza de membrana reemplazable reduce significativamente los costos de consumibles. El grado de protección IP68 combinado con la interfaz de instalación estándar 3/4 NPT lo hace especialmente adecuado para el monitoreo en línea a largo plazo en escenarios como plantas de tratamiento de aguas residuales, cuerpos de agua de ríos y lagos, y sistemas de desnitrificación industrial, reduciendo significativamente los costos de mantenimiento manual y la complejidad de la integración del sistema.

Ventajas técnicas principales del sensor en línea de nitrato de nitrógeno NBL-NON-406-A

• Tecnología de electrodo selectivo de iones patentada: Adopta un electrodo selectivo de iones de nitrato con membrana de PVC dedicado. El líquido de referencia interno se filtra muy lentamente bajo una presión de al menos 100 kPa, formando un sistema de referencia estable, prolongando eficazmente la vida útil del electrodo, reduciendo el desvío y mejorando la fiabilidad de la medición a largo plazo.

• Cabeza de membrana reemplazable: Diseño modular de la cabeza de membrana. Cuando se alcanza la vida útil, solo es necesario reemplazar la cabeza de membrana, sin reemplazar todo el sensor, reduciendo considerablemente los costos de operación y mantenimiento a largo plazo.

• Compensación automática de temperatura: Sensor de temperatura Pt1000 integrado que realiza una compensación automática en tiempo real para garantizar que la precisión de la medición no se vea afectada por las fluctuaciones de temperatura en el rango de temperatura de funcionamiento 0～40 ℃.

• Comunicación digital y anti-interferencia: Protocolo RS-485 Modbus RTU estándar que utiliza transmisión por cable blindado, resistiendo eficazmente las interferencias electromagnéticas en sitios industriales, soportando redes de larga distancia y multi-nodo, y facilitando la integración.

• Diseño de alto grado de protección: Todo el equipo alcanza el grado de protección IP68 y puede funcionar sumergido bajo el agua durante mucho tiempo (presión de trabajo ＜0,1 MPa). Los materiales en contacto con el fluido son PVC y POM, con buena resistencia a la corrosión.

• Instalación y mantenimiento convenientes: Interfaz de rosca 3/4 NPT que soporta instalación sumergida o en tuberías/tanques. El ángulo de instalación debe estar inclinado al menos 15° o más. La instalación invertida o horizontal está prohibida. El método de calibración en dos puntos es fácil de operar y el proceso de activación del electrodo es claro.

Estas características técnicas hacen del NBL-NON-406-A el dispositivo preferido para construir sistemas de monitoreo en línea de nitrato de nitrógeno, garantizando la continuidad y precisión de los datos mientras se reducen los costos de implementación y operación/mantenimiento posteriores.

Especificaciones técnicas del sensor en línea de nitrato de nitrógeno NBL-NON-406-A

Escenarios de aplicación del sensor en línea de nitrato de nitrógeno NBL-NON-406-A

1. Plantas de tratamiento de aguas residuales municipales: Monitoreo en tiempo real de la concentración de nitrato de nitrógeno en el agua de entrada y salida para optimizar el proceso de desnitrificación y garantizar el cumplimiento de las normas de descarga de nitrógeno total.

2. Sistemas de desnitrificación de aguas residuales industriales: Monitoreo en línea de nitrato de nitrógeno para aguas residuales que contienen nitratos en las industrias química, alimentaria, farmacéutica y otras, para apoyar el ajuste de procesos y la evaluación de eficiencia.

3. Monitoreo ambiental de ríos, lagos y aguas superficiales: Instalación sumergida en secciones de monitoreo para lograr una recolección continua en línea de nitrato de nitrógeno, ayudando en la evaluación de la eutrofización del agua y el rastreo de la contaminación.

4. Riego agrícola y monitoreo de aguas subterráneas: Monitoreo del contenido de nitratos en el drenaje agrícola o aguas subterráneas para prevenir y controlar la contaminación agrícola difusa y garantizar la seguridad de los recursos hídricos.

5. Monitoreo de fuentes de agua potable: Detección oportuna de riesgos de exceso de nitratos para proteger la seguridad del agua potable.

Instrucciones de cableado e instalación

Durante la instalación, el sensor no debe instalarse invertido ni horizontalmente y debe inclinarse al menos 15° o más. Soporta instalación sumergida y también puede usarse en tuberías o tanques (se recomienda la instalación en pared lateral con un soporte de montaje dedicado). La ubicación de instalación debe evitar el impacto directo de un fuerte flujo de agua.

Definición del orden de los cables de conexión eléctrica:

• Cable rojo → Alimentación positiva (12～24 VDC)

• Cable negro → Tierra (GND)

• Cable azul → 485A

• Cable blanco → 485B

• Cable amarillo → Salida de corriente 4-20 mA (opcional, dejar flotante si no se usa)

Antes de energizar, verifique cuidadosamente el orden de los cables. Todos los puntos de conexión deben recibir un tratamiento de sellado impermeable estricto, y se deben seleccionar cables resistentes a la corrosión para adaptarse a entornos sumergidos o húmedos a largo plazo.

Preguntas frecuentes (FAQ)

Q1: ¿Qué opciones de rango soporta el NBL-NON-406-A?

A: El sensor ofrece dos rangos: 0～100,00 mg/L y 0～1000,0 mg/L, que pueden seleccionarse de forma flexible según la concentración real de la calidad del agua para garantizar la precisión de la medición.

Q2: ¿Cuáles son las ventajas del diseño de cabeza de membrana reemplazable?

A: El diseño modular de la cabeza de membrana significa que cuando se alcanza la vida útil, solo es necesario reemplazar la cabeza de membrana, sin reemplazar toda la sonda, reduciendo considerablemente los costos de uso a largo plazo y la dificultad de mantenimiento.

Q3: ¿Cómo ayuda el sistema de referencia patentado a la vida útil del electrodo?

A: El líquido de referencia interno se filtra lentamente bajo una presión de 100 kPa, formando un entorno de referencia estable, prolongando significativamente la vida útil del electrodo y reduciendo el desvío de medición.

Q4: ¿Cómo calibrar el sensor?

A: Se utiliza la calibración en dos puntos (calibración del punto cero + calibración de la pendiente). El sensor está calibrado antes de salir de fábrica. Se recomienda realizar la calibración solo cuando el error supere el rango, utilizando la solución estándar correspondiente.

Q5: ¿El protocolo RS485 Modbus es conveniente para la integración del sistema?

A: El producto sigue estrictamente la norma Modbus RTU y puede conectarse directamente a PLC, DCS, pantallas táctiles o plataformas IoT. Soporta redes multi-nodo y tiene una fuerte capacidad anti-interferencia.

Q6: ¿El electrodo necesita activación antes de su uso?

A: Sí. Antes de usar, la punta del electrodo debe sumergirse en agua del grifo durante 24 horas para su activación. Cuando no se use durante mucho tiempo, guárdelo seco y coloque el elemento sensor en el frasco de protección.

Q7: ¿Cuáles son los requisitos del ángulo de instalación del sensor?

A: Durante la instalación, debe inclinarse más de 15°. La colocación invertida o horizontal está prohibida para garantizar el flujo normal del líquido de referencia y la precisión de la medición.

Q8: ¿Cuál es el período de garantía del producto?

A: Se proporciona un servicio de garantía de un año a partir de la fecha de venta (excluyendo daños causados por el hombre). La cabeza de membrana es un consumible y se recomienda verificarla y reemplazarla regularmente según las condiciones de uso reales.

Resumen e invitación a la cooperación

El sensor en línea de nitrato de nitrógeno NiuBoL NBL-NON-406-A proporciona una solución de ingeniería profesional y estable para el monitoreo en línea de nitrato de nitrógeno gracias a su electrodo de referencia estable patentado, diseño de cabeza de membrana reemplazable, compensación automática de temperatura y solución de integración confiable RS485 Modbus. Ayuda a los integradores de sistemas y contratistas de ingeniería a lograr una recolección precisa y continua de datos de nitrato de nitrógeno en proyectos de tratamiento de aguas residuales, monitoreo ambiental y desnitrificación industrial, reduciendo los costos de mantenimiento y mejorando la confiabilidad del sistema.

Si está planificando un sistema de monitoreo de nitrato de nitrógeno o necesita soporte técnico de selección para condiciones específicas de calidad del agua, no dude en contactar al equipo profesional de NiuBoL. Proporcionaremos sugerencias detalladas de configuración del producto, orientación de instalación y puesta en marcha, y garantía de suministro estable a largo plazo para promover conjuntamente la implementación de aplicaciones de monitoreo de calidad del agua más eficientes y confiables.

Hoja de datos del sensor en línea de nitrato de nitrógeno NiuBoL NBL-NON-406-A

NBL-NON-406-A online nitrate nitrogen sensor.pdf
