Sensor TDS vs sensor de conductividad: ¿qué se mide realmente?

Una solicitud de sensor TDS suele significar que el comprador quiere monitorizar el contenido iónico disuelto, el riesgo de escalado o el rendimiento del tratamiento con ósmosis inversa. En muchos sistemas en línea, TDS se calcula a partir de la conductividad eléctrica usando un factor de conversión. Eso significa que el comprador debe entender qué se mide directamente, qué se calcula y si el factor de conversión se ajusta al tipo de agua.

Se mide la conductividad; TDS suele estimarse

La conductividad mide cómo el agua de pozo conduce la corriente eléctrica. TDS estima la concentración de sólidos disueltos. La relación cambia con la química del agua, por lo que un solo factor de conversión puede no encajar por igual en agua pura, aguas subterráneas, agua de mar, agua de proceso y aguas residuales. En proyectos de control, la conductividad suele ser la medida primaria más defendible.

Cuando TDS es útil

TDS es útil para operadores y compradores porque es fácil de entender. El monitoreo de entradas y salidas de osmosmosis inversas, las comprobaciones de agua de alimentación de calderas, la revisión de salinidad del riego y el tratamiento de agua potable pueden utilizar informes TDS tipo de información. Sin embargo, para el diseño de ingeniería, la especificación del sensor debe seguir indicando el rango de conductividad, la compensación de temperatura, la señal de salida y el método de calibración.

Tabla de selección

Integración y salida

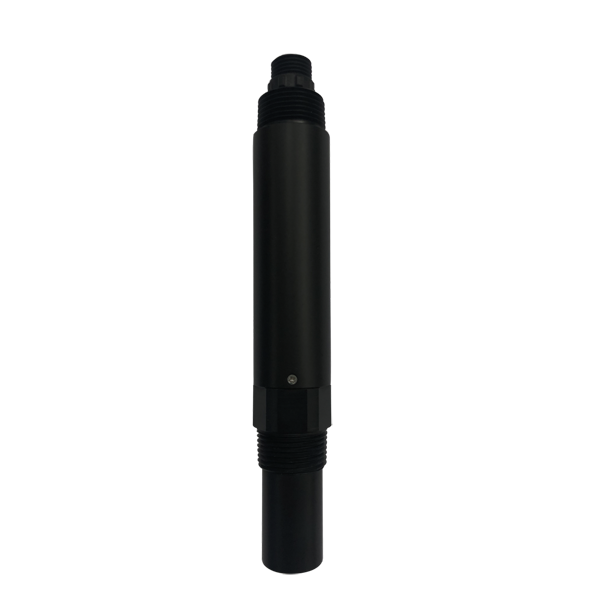

NiuBoL sensores de conductividad soportan RS485 Modbus RTU y los modelos de la serie 4 pueden ofrecer una salida opcional de 4-20 mA. Para PLC integración, apunta el mapa de registros, la escala, el canal de temperatura y las unidades de alarma. Si la plataforma muestra TDS, indica el factor de conversión y hazlo visible para los operadores.

Calibración y compensación de temperatura

Las lecturas de conductividad cambian con la temperatura. Los manuales especifican la compensación automática de temperatura usando Pt1000 y calibración de dos puntos. Los compradores deben solicitar la solución de calibración, el intervalo de calibración esperado y si el controlador o la plataforma almacenan tanto conductividad bruta como TDS convertida.

Para una RFQ, enviar el tipo de agua, rango de concentración esperado, temperatura, presión, método de instalación, longitud del cable, preferencia de salida, cantidad y país de destino. Para el seguimiento NBL-WQ-EC o en línea de TDS, incluye si el objetivo es la verificación puntual, el control en bucle cerrado, la evidencia de alarmas o los registros de tendencias a largo plazo.

Para proyectos de contratista, también define quién suministra el armario, controlador, línea de muestreo, fuente de alimentación, protección contra rayos, obra civil y tarjeta de comunicación. Límites de suministro claros evitan retrasos durante la puesta en marcha y facilitan la comparación de presupuestos.

Cómo el factor de conversión cambia la decisión de compra

Una pantalla TDS parece sencilla, pero el factor de conversión detrás de ella puede cambiar el valor reportado. Las soluciones de cloruro de sodio, el agua subterránea, el agua ablandada, el permeado de ósmosis inversa y el agua de procesos industriales no comparten la misma composición iónica. Si el comprador necesita un control de proceso rastreable, la conductividad debe mantenerse como valor de ingeniería y TDS debe tratarse como un valor de visualización configurado.

Por eso la RFQ debe indicar si la plataforma debe mostrar conductividad, TDS o ambas. Si ambos se exhiben, el factor de conversión debe documentarse durante la puesta en servicio. Los operadores no deben cambiarlo sin registrar la razón.

Puntos de Instalación de Ósmosis Inversa y Tratamiento de Agua

En los sistemas de ósmosis inversa, los puntos útiles incluyen agua cruda, agua pretratada, permeado y concentrado. Un solo sensor tras la osmosi inversa puede mostrar la calidad del producto, pero no indica si el problema es un cambio de agua cruda, un fallo de pretratamiento o el rendimiento de la membrana. Varios puntos hacen que la resolución de problemas sea más rápida.

Para agua de refrigeración o agua de alimentación de calderas, la conductividad puede vincularse a ciclos de blowdown, escalado o concentración. En esas aplicaciones, se debe revisar la presión, la temperatura y el accesorio de instalación antes de seleccionar el cuerpo del sensor y la longitud del cable.

Mantenimiento y calibración

Los sensores de conductividad suelen requerir menos manejo químico que los sensores de pH o de cloro, pero los depósitos, burbujas de aceite y aire pueden afectar las lecturas. La solución de calibración y el método de limpieza deben incluirse en el plan de mantenimiento. Si el proyecto utiliza un valor de TDS mostrado, la calibración debería verificar primero la conductividad y luego comprobar la configuración de conversión.

Para estaciones remotas, especifica si el plataforma almacena la conductividad bruta, la temperatura y TDS calculado por separado. Esto facilita mucho la resolución de problemas posteriores.

Cómo redactar una EC clara / especificación TDS

Una especificación clara debería decir: sensor de conductividad en línea, alcance esperado, si se requiere TDS pantalla, factor de conversión si se conoce, temperatura del agua, instalación de tubería o depósito, señal de salida y sistema anfitrión. Si el comprador solo escribeSensor TDS, los proveedores pueden cotizar diferentes rangos o diferentes suposiciones de conversión.

Para proyectos de ósmosis inversa, especifica si el objetivo es el rendimiento de membranas, la alarma de agua del producto o la monitorización de pretratamiento. Para el riego, sensibilidad estatal de los cultivos y fuente de agua. Para el agua industrial, describe si la conductividad se utiliza para la ventilación, la alarma de contaminación o la visualización general de tendencias.

Qué verificar durante la transferencia

La transferencia debe incluir comprobación de estándares de conductividad, valor de temperatura, factor de conversión TDS, escalado de salida, valores de alarma y exportación de datos. Si la plataforma almacena solo TDS y no conductividad, la resolución de problemas más adelante se vuelve más difícil. Guárdalos ambos cuando sea posible.

¿Cuándo deben desencadenar la acción de los datos de conductividad?

Las alarmas de conductividad o TDS deben estar ligadas a una respuesta específica. En RO, un valor de permeado creciente puede indicar fuga de membrana, fallo en el pretratamiento o deriva del instrumento. En el agua de refrigeración, una alta conductividad puede desencadenar el blowdown. En riego, una alta salinidad puede cambiar la elección de la fuente de agua o el plan de dilución. Sin una regla de respuesta, una alarma es solo un número.

Configura los niveles de advertencia y emergencia por separado. Una advertencia permite a los operadores inspeccionar la tendencia y el estado del proceso. Una alarma de emergencia debe activar una acción definida, como detener el consumo de agua del producto o comprobar el sistema de dosificación. La lógica de la alarma debe revisarse tras el primer periodo operativo.

Antes de pedir un sistema de TDS en línea

Antes de pedir, pregunta si el propietario necesita conductividad, TDS, salinidad o las tres. La respuesta cambia el alcance del sensor, la visualización de la plataforma y el método de aceptación. Si el sistema es para ósmosis inversa, especifica los puntos de entrada y salida. Si es para riego, incluye sensibilidad a los cultivos y fuente de agua. Si es para agua industrial, define si la alarma protege el equipo, la calidad del producto o el funcionamiento de descarga.

La orden de compra debe incluir el rango de conductividad esperado, rango de temperatura, tipo de instalación, longitud del cable, interfaz de salida y si el factor de conversión de TDS mostrado debe ser ajustable. Para registros a largo plazo, solicite que la conductividad y temperatura brutas permanezcan disponibles incluso si el panel también muestra TDS.

Este detalle es útil para la resolución de problemas. Si TDS cambia de repente, los ingenieros pueden comprobar si ha cambiado la conductividad bruta, la compensación de temperatura o solo ha cambiado el ajuste de conversión. Sin valores en bruto, el propietario puede no saber si el agua cambió o si cambió la configuración de la pantalla.

Ejemplo: solución de problemas del sistema RO

En un sistema de ósmosis inversa, un valor de conductividad o TDS después de la membrana puede mostrar que la calidad del agua del producto ha cambiado, pero puede que no indique por qué. Añadir un punto de agua cruda y un punto de permeado permite al operador separar el cambio de agua fuente del rendimiento de la membrana. Un punto de agua de rechazo o concentrado también puede ayudar a evaluar las condiciones de funcionamiento en sistemas más grandes.

Para la adquisición, esto significa que el comprador no debe pedir solo un sensor de TDS. La RFQ debería listar cada punto de monitorización y el alcance esperado en cada punto. El monitoreo de permeados de bajo alcance y el monitoreo de aguas crudas pueden requerir una selección diferente de rango.

Preguntas frecuentes sobre la decisión del proyecto

P1: ¿Es diferente un sensor de TDS de un sensor de conductividad?

R: En muchos sistemas en línea, la conductividad se mide directamente y TDS se calcula usando un factor de conversión. Confirma cómo se genera el valor antes de comprar.

P2: ¿Cuál es el rango de conductividad NiuBoL que se usa comúnmente?

R: El rango de NBL-WQ-EC incluye de 0 a 5000 μS/cm, con referencia TDS hasta 3000 mg/L en ese rango, y otros rangos de conductividad disponibles por modelo.

P3: ¿Cuándo debería seleccionarse la salinidad en lugar de la TDS?

R: Utilizar salinidad para agua de mar, acuicultura salobre y procesos con alto contenido de sal, donde la PSU o el control de salinidad son más relevantes que los TDS genéricos.

P4: ¿Pueden los sensores de conductividad conectarse a PLC?

R: Sí. NiuBoL EC sensores soportan RS485 Modbus RTU, con opciones de 4-20 mA en algunos modelos de la serie 4.

P5: ¿Por qué importa el factor de conversión?

R: Diferentes iones disueltos conducen de manera distinta. Un factor incorrecto puede hacer que las TDS exposicionadas parezcan precisas y que no se ajustan a la muestra de agua.

P6: ¿Qué afecta al precio?

R: El alcance, la salida, el material, la longitud del cable, el controlador, los accesorios de calibración, la cantidad y el requisito de la plataforma afectan al coste final.

P7: ¿Dónde debe instalarse el sensor en los sistemas de ósmosis inversa?

R: Los puntos comunes son agua cruda, postfiltrado, permeado de ósmosis inversa y agua rechazada. Los puntos seleccionados deben coincidir con los objetivos de control o de reporte.

P8: ¿Qué debe comprobarse en la puesta en marcha?

R: Comprobar la solución de calibración, lectura de temperatura, escalado de salida, factor de conversión TDS, umbrales de alarma y exportación de datos.

P9: ¿Qué información debe enviarse para la selección del modelo?

R: Enviar fuente de agua, conductividad o rango de TDS esperado, temperatura, presión, método de instalación, requisito de salida y número de puntos.

Resumen

La compra de un sensor TDS debe tratarse como una decisión de medición de conductividad con un método de conversión claro. NiuBoL EC sensores proporcionan RS485 Modbus RTU, opcionalmente 4-20 mA en los modelos de la serie 4, compensación automática de temperatura y protección IP68 para el tratamiento de agua, proyectos de osmose inversa y monitorización industrial.

Sensor de calidad del agua Ficha de datos

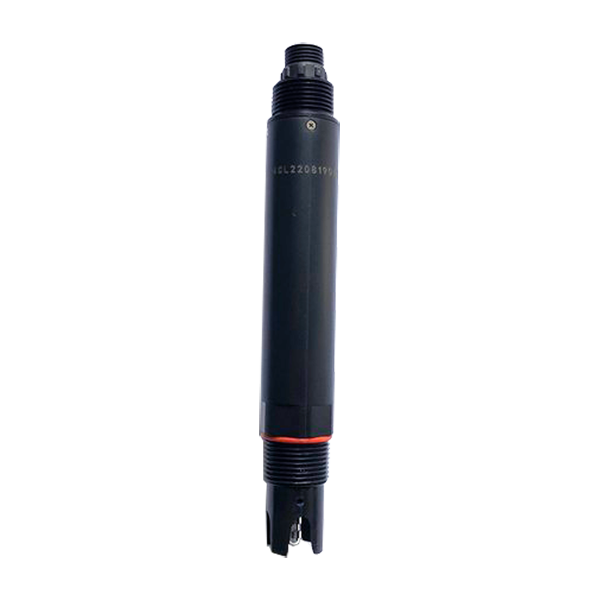

Sensor de calidad del agua NBL-WQ-CL Sensor de cloro residual en línea.pdf
