Analizador de cloro libre vs cloro total: ¿qué medición necesita su proceso?

Un analizador total de cloro y un sensor de cloro libre responden a diferentes preguntas. El cloro libre suele estar ligado al desinfectante disponible en el agua. El cloro total incluye también especies combinadas de cloro. Antes de comprar un sensor de cloro de agua, el equipo del proyecto debe identificar la química del desinfectante, el requisito de reporte y el propósito de control.

Qué puede y qué no puede decir un analizador total de cloro

Si el lugar es una planta de agua potable o un punto de desinfección secundario, el indicador requerido puede ser cloro residual libre. Si el proceso implica cloramina o requiere una evaluación combinada con cloro, puede ser necesario el cloro total. Un comprador no debería sustituir una medición por otra solo porque el nombre del sensor contiene cloro.

Dónde encajan los sensores de cloro residual

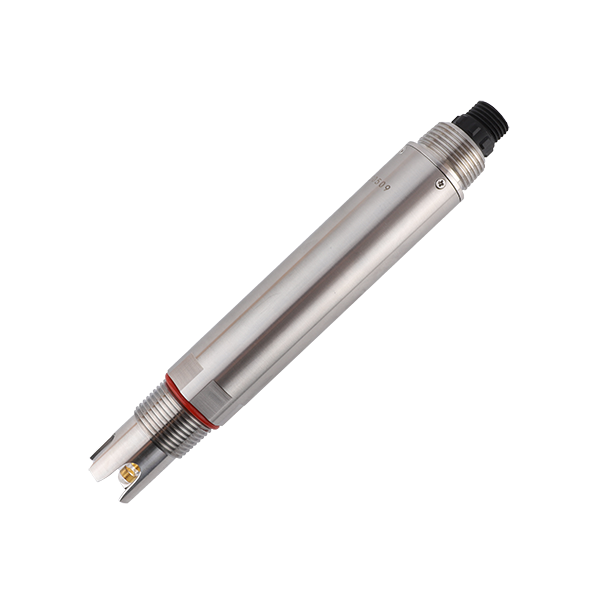

NiuBoL sensores de cloro residual utilizan el método de voltaje constante para HClO. Los rangos verificados incluyen de 0 a 2,000 mg/L y de 0 a 20,00 mg/L por modelo, con instalación de tanque de flujo o piscina de circulación. El rango de pH medio es de 4 a 9, lo cual es importante porque la química del cloro y la respuesta del sensor se ven afectadas por pH.

Tabla de selección de procesos

El flujo de muestreo forma parte del instrumento

El manual NBL-WQ-CL especifica la instalación de una piscina de circulación y una velocidad de flujo de 30 a 60 L/h. Ese detalle no es menor. Si el flujo es demasiado bajo, la respuesta se vuelve lenta. Si el flujo es inestable, la lectura puede no representar el proceso. La celda de flujo, bomba, filtro, drenaje y acceso de limpieza deben incluirse en el ámbito de la cotización cuando sea necesario.

Preguntas sobre adquisiciones que evitan pedidos incorrectos

Pregunta si la cita incluye sensor, controlador, celda de flujo, piezas de montaje, fuentes de calibración, salida de señal y documentación de comunicación. Para un sistema PLC o SCADA, confirma registros RS485 Modbus RTU o escalado de 4-20 mA. Para la monitorización remota, confirma cómo se almacenan las alarmas y cómo se marcan los periodos de mantenimiento en el registro de datos.

Para una RFQ, enviar el tipo de agua, rango de concentración esperado, temperatura, presión, método de instalación, longitud del cable, preferencia de salida, cantidad y país de destino. Para NBL-WQ-CL o NBL-WQ-CL-4, incluya si el objetivo es para la verificación puntual, el control en bucle cerrado, la evidencia de alarmas o los registros de tendencias a largo plazo.

Para proyectos de contratista, también define quién suministra el armario, controlador, línea de muestreo, fuente de alimentación, protección contra rayos, obra civil y tarjeta de comunicación. Límites de suministro claros evitan retrasos durante la puesta en marcha y facilitan la comparación de presupuestos.

Árbol de Decisión para la Medición del Cloro

Empieza preguntando qué debe informar el centro. Si el lugar debe mostrar desinfectante disponible en un proceso de agua limpia, puede ser necesario un cloro residual libre. Si el proceso utiliza cloraminación o se debe conocer cloro combinado, el cloro total se vuelve relevante. Si el sitio solo necesita proteger un proceso aguas abajo del exceso de desinfectante, el indicador aceptable puede ser diferente de nuevo.

La segunda pregunta es si el valor se utiliza para el cumplimiento, el control de procesos o la revisión interna de tendencias. Los puntos de cumplimiento y control necesitan una documentación, verificación y diseño de alarmas más sólidos. Los puntos de tendencia internos pueden tolerar instrumentación más sencilla si el personal realiza revisiones periódicas.

Por qué pH y el flujo no son detalles secundarios

Los sensores de cloro residual no funcionan aislados de la química del agua. pH cambia las especies de cloro, mientras que el flujo modifica el tiempo de respuesta y la estabilidad de la medición. Por tanto, un proyecto de cloro debe incluir pH condición y flujo de muestreo en la RFQ. Si pH varía mucho, las lecturas de cloro deben interpretarse con precaución y comprobarse durante la puesta en servicio.

Para NBL-WQ-CL, la velocidad de caudal documentada es de 30 a 60 L/h. Para los modelos de tanque de flujo de la serie 4, el comprador debe confirmar la disposición propuesta para el montaje de muestreo y la instalación. Si estas piezas quedan excluidas del presupuesto, el contratista local debe diseñarlas correctamente.

Documentación para la transferencia

Un paquete de traspaso de analizador de cloro debe incluir modelo, rango, diagrama de cableado, escalado de salida, mapa de registros Modbus, método de calibración, requisito de flujo pH rango operativo y calendario de mantenimiento. Esta información es útil para el propietario después de que el integrador abandone el sitio.

Para los distribuidores, los mismos documentos reducen las preguntas de soporte repetidas. Cuando el comprador conoce el tipo de cloro requerido y envía detalles de la química del agua, NiuBoL puede recomendar una configuración más precisa y evitar reemplazos innecesarios tras la instalación.

Cuando aún no se confirma el tipo de cloro requerido

Si el comprador no sabe si el proyecto requiere cloro libre o total, detenga la selección de modelos y solicite el estándar de proceso, el tipo de desinfectante y el formulario de informe. No es un problema de redacción menor. Un sensor elegido para la forma incorrecta de cloro puede ser técnicamente funcional pero comercialmente inútil porque no cumple con el documento de aceptación.

Los contratistas deberían incluir esta cuestión en la lista de aclaración previa a la licitación. Es mejor aclarar antes de hacer el presupuesto que descubrir durante la puesta en marcha que el propietario esperaba una medición diferente de cloro. Si la especificación es ambigua, cita claramente la suposición y lista la medida alternativa por separado.

Responsabilidad de mantenimiento en proyectos de desinfección

El monitoreo del cloro necesita una comparación regular con un método de campo reconocido. El propietario debe decidir si los operadores, el personal de laboratorio o un equipo de servicio externo realiza la verificación. Si nadie se encarga de esta tarea, un analizador de cloro puede seguir enviando datos pero perder credibilidad cuando el proceso cambia.

Cómo escribir el tipo de medición en el contrato

El contrato o orden de compra debe indicar la forma requerida de cloro, rango, producción y disposición de muestreo. Si el comprador solo escribe analizador de cloro, ambas partes pueden interpretar el requisito de forma diferente. Una descripción precisa, como un sensor de cloro residual en línea, HClO de 0 a 2 mg/L, RS485 Modbus RTU, instalación de tanques de flujo y pH estado operativo de 4 a 9 es más fácil de entregar y aceptar.

Para proyectos con aprobación final incierta, incluye una nota de suposición en la cotización. Indique si la oferta se basa en cloro residual libre, cloro total u otro requisito de desinfectante residual. Esto protege tanto al comprador como al proveedor de una base de medición incorrecta.

Antes de pedir un analizador de cloro

Antes de hacer el pedido, pide al propietario o al regulador que confirme por escrito la base de la medida. Si el requisito es cloro libre, no se acepte un analizador de cloro total. Si el requisito es cloro total, no cites solo un sensor de cloro residual sin explicar la suposición. Esto protege al comprador de comprar un instrumento técnicamente sólido para el objetivo de aceptación incorrecto.

La orden de compra también debe mencionar la disposición del flujo, el rango de pH, la interfaz de salida y el método de comparación. Un instrumento de cloro suele evaluarse en función de las pruebas en el sitio, por lo que el método de comparación debe estar disponible durante la puesta en servicio.

Ejemplo: Decisión sobre la modernización de plantas de agua

En una modernización de una planta de agua, el panel existente puede ya tener entrada analógica, mientras que la nueva plataforma de monitorización prefiere datos digitales. En ese caso, un sensor de cloro de la serie 4 con RS485 Modbus RTU y opcionalmente 4-20 mA puede reducir el conflicto entre sistemas antiguos y nuevos. El comprador debe indicar si ambas salidas son necesarias al mismo tiempo.

El equipo de refit también debe inspeccionar si la línea de muestreo existente proporciona un flujo estable. Reutilizar fontanería antigua puede ahorrar costes, pero solo si el flujo de agua, las burbujas y las condiciones del desagüe son aceptables para el sensor nuevo.

Preguntas frecuentes sobre la decisión del proyecto

P1: ¿El cloro total es lo mismo que el cloro libre?

R: No. El cloro libre indica especies de desinfectantes disponibles, mientras que el cloro total incluye cloro libre y combinado. La medición requerida depende del proceso y del estándar.

P2: ¿Puede un sensor de cloro cubrir todos los proyectos de desinfección?

R: No. El alcance, el método, pH estado, el diseño de la celda de flujo y el requisito de reporte deben coincidir con el sitio.

P3: ¿Qué pH rango debería comprobarse?

R: NiuBoL especificaciones del sensor de cloro residual indican medios pH 4 a 9. Fuera de este rango, se debe revisar la idoneidad de los sensores antes de hacer el pedido.

P4: ¿Por qué es importante el flujo para la medición del cloro?

R: El sensor depende del movimiento representativo del agua. Un flujo pobre o inestable puede causar una respuesta lenta, deriva o valores que no coinciden con el proceso principal.

P5: ¿Qué salida está disponible?

R: NiuBoL sensores de cloro residual soportan RS485 Modbus RTU, y los modelos de la serie 4 pueden ofrecer una salida opcional de 4-20 mA.

P6: ¿Cuándo sigue siendo necesario el análisis de cloro portátil?

R: Utilizar verificación portátil o de laboratorio durante la puesta en servicio, las comprobaciones de calibración, eventos anormales y auditorías de cumplimiento.

P7: ¿Qué afecta al precio del analizador de cloro?

R: La alcance, la salida, el controlador, la celda de flujo, los accesorios de instalación, las piezas de calibración, los componentes de repuesto y la cantidad afectan al precio.

P8: ¿Qué debería comprobarse en la aceptación?

R: Comprobar el flujo, el estado de pH, la respuesta del sensor, la comunicación, el umbral de alarma, el registro de calibración y la comparación con una prueba de referencia.

P9: ¿Qué debería enviarse a NiuBoL?

R: Enviar tipo de desinfectante, indicador requerido, alcance, pH, estado del flujo, foto de la instalación, requisito de salida y país de destino.

Resumen

Una pregunta sobre un analizador total de cloro debe comenzar con la forma y el estándar de proceso requeridos para cloro. Para la monitorización de cloro residual, NiuBoL proporciona sensores RS485 Modbus RTU, modelos opcionales 4-20 mA de la serie 4, requisitos verificados de flujo y pH, y apoyo al proyecto para sistemas de monitorización de desinfección.
