Medición de oxígeno disuelto en agua: métodos, errores y comprobaciones de calibración

La medición de oxígeno disuelto en agua se utiliza para determinar si la vida acuática, el tratamiento biológico o el agua de proceso tienen suficiente osígeno para la operación requerida. Un solo valor de DO puede desencadenar aireación, decisiones de alimentación, respuesta de alarma o investigación de cumplimiento, por lo que el método de medición y la calidad de la instalación importan tanto como el modelo del sensor.

Por qué falla la medición de oxígeno disuelto en agua en proyectos

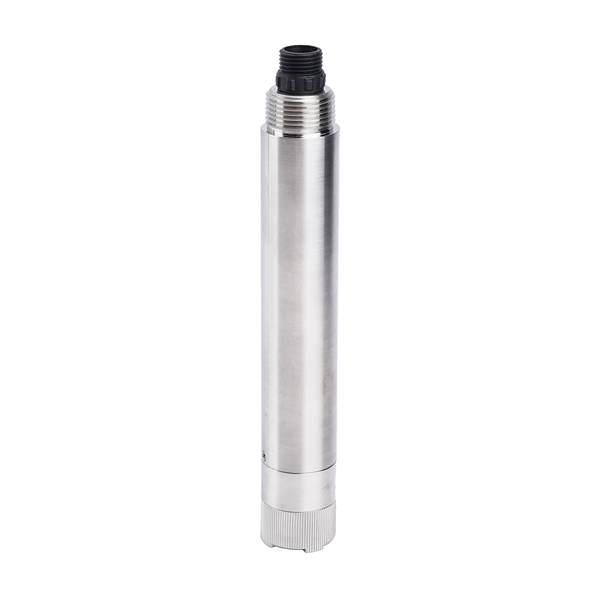

Los sensores de oxígeno disuelto por fluorescencia no consumen oxígeno durante la medición, lo que los hace adecuados para la monitorización continua en acuicultura, tratamiento de aguas residuales y estaciones medioambientales. El rango verificado de NiuBoL DO es de 0 a 20 mg/L y saturación de 0 a 200% a 25°C, con resolución de 0,01 mg/L y compensación automática de temperatura usando Pt1000.

Los tres temas de compensación que los compradores deben comprender

La temperatura cambia DO solubilidad y respuesta del sensor. La salinidad cambia la solubilidad del ogénigeno en agua de mar o en acuicultura salobre. La presión atmosférica afecta al cálculo de la saturación, especialmente cuando los sitios están a diferentes altitudes. Si un proyecto compara DO saturación entre sitios, los ajustes de compensación deben incluirse en la lista de verificación de comisionamiento.

Errores comunes de medición de DO

Calibración y aceptación

Los manuales NiuBoL DO describen la calibración de dos puntos y una vida útil fluorescente garantizada durante un año bajo uso normal. La aceptación de proyectos no debería limitarse a ver valores en una plataforma. Debe comprobar la estabilidad de la lectura, el valor de temperatura, la comunicación, el almacenamiento de datos, la salida de la alarma y la comparación con un medidor de referencia controlado o portátil.

Aplicaciones y ajuste

En acuicultura, la medición DO apoya el control de los aireadores y la gestión del riesgo de alimentación. En aguas residuales, ayuda a los operadores a gestionar el tratamiento biológico y el uso de energía. En ríos y lagos, DO tendencias ayudan a identificar eventos de agotamiento de oxígeno. El sensor no sustituye el conocimiento de operación en el sitio; Proporciona pruebas medidas para decisiones que antes dependían de la experiencia o del muestreo tardío.

Para una RFQ, enviar el tipo de agua, rango de concentración esperado, temperatura, presión, método de instalación, longitud del cable, preferencia de salida, cantidad y país de destino. Para NBL-WQ-DO o NBL-WQ-DO-4A, incluya si el objetivo es para la verificación puntual, el control en bucle cerrado, la evidencia de alarmas o los registros de tendencias a largo plazo.

Para proyectos de contratista, también define quién suministra el armario, controlador, línea de muestreo, fuente de alimentación, protección contra rayos, obra civil y tarjeta de comunicación. Límites de suministro claros evitan retrasos durante la puesta en marcha y facilitan la comparación de presupuestos.

Método elegido: Prueba puntual, medidor portátil o sensor de DO en línea

Las pruebas puntuales y los contadores portátiles son útiles cuando el comprador necesita datos de inspección, comprobaciones de puesta en marcha o un método de respaldo. Se necesitan sensores de DO en línea cuando los valores de oxígeno impulsan la aireación, las alarmas, el intercambio de agua o registros continuos. Una planta de aguas residuales que ajusta la aireación por DO necesita datos en línea. Un pequeño estanque que solo revisa las condiciones semanalmente puede comenzar con una verificación portátil y luego añadir monitorización en línea cuando el riesgo o el coste laboral lo justifiquen.

La medición de DO de fluorescencia en línea suele preferirse porque es adecuada para monitorización continua y no consume osígeno en la superficie de detección. El comprador aún tiene que gestionar biofilm, barro, algas, burbujas y mala circulación. La elección del método reduce algunos riesgos, pero no elimina la responsabilidad de instalación.

Dónde colocar la sonda DO

La posición de la sonda debe representar el volumen de agua gestionado. En un estanque, evita las burbujas directas del aireador a menos que el objetivo sea monitorizar la descarga del aireador. En una cuenca de aireación, evita zonas muertas y lugares donde el lodo pueda enterrar el sensor. En los ríos, hay que considerar la profundidad del agua, el cambio estacional de nivel, los restos flotantes y la seguridad en el mantenimiento.

El enrutamiento de los cables también importa. Un sensor de IP68 puede ser inmerso, pero los puntos de unión y las extensiones de cable del lado del usuario aún necesitan un tratamiento impermeable. La mala protección del cable es una causa común de lecturas inestables tras la lluvia o trabajos de mantenimiento.

Registros de calibración y confianza en los datos

Un valor DO solo se vuelve útil para la dirección cuando los operadores confían en él. Lleva registros de la fecha de calibración, fecha de limpieza, método de comparación, reemplazo de tapa del sensor y eventos anormales. Cuando ocurre una alarma de DO, el operador debe saber si la sonda fue limpiada recientemente o si el valor puede verse afectado por el mantenimiento.

Para NiuBoL DO sensores, la vida útil de la tapa fluorescente está garantizada como de un año bajo uso normal. Los compradores deberían incluir esta parte en la planificación de sobra, especialmente para estaciones remotas y granjas acuícolas que no pueden esperar a una sustitución de emergencia.

Cómo deben usarse DO datos después de la instalación

El primer mes de DO datos deben tratarse tanto como datos de operación como pruebas de puesta en marcha. En acuicultura, compare los valores de DO con el tiempo de alimentación, el funcionamiento del aireador, el clima y los signos de mortalidad o estrés. En aguas residuales, compare DO tendencias con el estado del soplador, la carga influyente y el rendimiento del tratamiento. El objetivo es saber si la posición del sensor y los valores de la alarma coinciden con el proceso real.

Si las lecturas parecen demasiado estables, inspecciona el sensor para detectar incrustaciones o un mal intercambio de agua. Si las lecturas saltan de repente, revisa burbujas, ruido de cables, actividad de limpieza y registros de comunicación. No se debe culpar ni confiar ciegamente en un sensor DO; El equipo del sitio debe utilizar notas de mantenimiento y comprobaciones cruzadas para decidir si los datos son válidos.

Detalles de adquisiciones para DO planificación de repuestos

Para sitios remotos, incluye al menos una tapa fluorescente de repuesto, productos de limpieza y material de protección de cables en el plan de mantenimiento. Si el proyecto tiene varios estanques o cuencas, etiqueta los sensores por ubicación y mantén los registros de reemplazo de tapas por separado. Esto facilita diagnosticar si un punto es un problema de proceso o si una sonda envejece más rápido que los demás.

Cómo especificar DO para diferentes compradores

Un integrador de sistemas debería centrarse en la salida, la alimentación, el mapa de registros, la longitud del cable y el montaje. Un gestor de granja se preocupa más por el riesgo de oxígeno nocturno, la respuesta del aireador y el acceso a la limpieza. Un ingeniero de aguas residuales se preocupa por la eficiencia de la aireación y el control de la cuenca. El mismo sensor de DO puede servir a los tres usuarios, pero el presupuesto y la documentación deberían responder a preguntas diferentes.

Para los distribuidores, prepara dos paquetes: solo para sensores para integradores con sus propios controladores, y un paquete de monitorización con registrador de datos, plataforma y accesorios para los usuarios finales. Esto facilita que la oferta de DO sea más fácil de emparejar con el comprador'nivel de habilidad y alcance del proyecto.

Antes de que se ordene el sensor de DO

Antes de hacer el pedido, decide si el sensor se utilizará para pantalla, alarma o control automático. Los proyectos solo de pantalla pueden tolerar una respuesta más lenta y un flujo de trabajo más sencillo. Los proyectos de alarma o control requieren una colocación más cuidadosa, alimentación fiable, anulación manual y una prueba de aceptación que demuestre que el operador puede responder correctamente. Esta decisión cambia el requisito de mando y plataforma.

También confirma si el agua es de agua dulce, de mar, de aguas residuales ricas en lodos o de un proceso mixto. La salinidad, los sólidos y el crecimiento biológico afectan a la compensación y la limpieza. Para NiuBoL soporte de selección, envía el tipo de agua, el rango de DO esperado, la profundidad de instalación, la longitud del cable y la salida requerida.

Un escenario práctico de DO aceptación

Para un proyecto de estanque de peces, la aceptación puede realizarse en un estanque de alto riesgo y otro normal. El equipo comprueba DO lecturas en la sonda instalada, la compara con un medidor portátil, pone en marcha el aireador, observa si la tendencia responde y confirma que la plataforma almacena el evento. Esto es más útil que comprobar solo si el valor del sensor aparece en línea.

Para una cuenca de aguas residuales, la misma idea se aplica con el funcionamiento del soplador en lugar de los aireadores. El comprador debe registrar si DO cambios tras la acción de control y si el valor vuelve a una tendencia razonable. Esto conecta el sensor con el proceso operativo.

Preguntas frecuentes sobre la decisión del proyecto

P1: ¿Cuál es la unidad normal para la medición del oxígeno disuelto?

R: La mayoría de los proyectos de agua utilizan mg/L para concentración y porcentaje de saturación para comparar con condiciones de temperatura y presión.

P2: ¿Por qué DO cambia durante el día en los estanques?

R: La fotosíntesis, la respiración, la alimentación, la aireación y la temperatura crean ciclos diarios. Una sola medición diurna puede pasar por alto el riesgo de oxígeno nocturno.

P3: ¿Cuándo debe medirse DO de forma continua?

R: Utilice monitorización DO continua cuando la aireación, la seguridad de los peces, el tratamiento biológico o la respuesta a la alarma dependan de los cambios de osígeno.

P4: ¿Cuál es el rango de NiuBoL DO verificado?

R: El rango NiuBoL sensor de fluorescencia DO en línea es de 0 a 20 mg/L, o saturación de 0 a 200% a 25°C.

P5: ¿Necesita limpieza un sensor de DO?

R: Sí. El biofilm, los lodos y las algas pueden ralentizar la respuesta. La frecuencia de limpieza depende del estado del agua y del acceso a la instalación.

P6: ¿Pueden DO sensores conectarse a sistemas PLC o IoT?

R: Sí. NiuBoL DO sensores soportan RS485 Modbus RTU, y el modelo 4A puede ofrecer una salida opcional de 4-20 mA.

P7: ¿Qué se debe comprobar antes de activar el control de aireación?

R: Comprueba la posición del sensor, la respuesta de la DO, los umbrales de alarma, la anulación manual, la retroalimentación del aireador y los registros históricos.

P8: ¿Cuándo un DO punto no es suficiente?

R: Utiliza más puntos cuando los estanques, tanques o cuencas tengan profundidad, caudal, aireación o densidad de repoblación desiguales.

P9: ¿Qué debería incluirse en la RFQ?

R: Incluir el tipo de agua, rango DO, temperatura, salinidad, método de instalación, longitud del cable, tipo de salida, cantidad y si es necesario controlar la aireación.

Resumen

La medición del oxígeno disuelto en agua es útil cuando el proyecto controla la instalación, calibración e interpretación de datos. NiuBoL sensores de DO de fluorescencia proporcionan protección RS485 Modbus RTU, IP68, compensación automática de temperatura y especificaciones prácticas para proyectos de acuicultura, aguas residuales y monitorización ambiental.
