Indicador Central del Monitoreo Inteligente de Calidad del Agua: Introducción al Sensor de Conductividad del Agua NiuBoL

Introducción:

El agua es la sangre vital de los ecosistemas terrestres. En el campo del monitoreo de calidad del agua, existe un parámetro que refleja intuitivamente la abundancia de sustancias disueltas en el agua como una «huella digital» — esa es la conductividad. La magnitud de la conductividad depende directamente de la concentración de sales disueltas (electrolitos) en el agua. Ya sea controlando el múltiplo de concentración del agua circulante industrial o detectando la pureza del agua potable, la conductividad es un indicador central para evaluar el estado de calidad del agua.

Para lograr una percepción precisa y en tiempo real de la calidad del agua, el sensor de conductividad digital NBL-DDM-206A lanzado por NiuBoL Technology, con su excelente estabilidad, capacidades de medición de alta precisión y características de integración conveniente, se ha convertido en la solución preferida en el campo de los asuntos hídricos inteligentes.

Qué es un Sensor de Conductividad del Agua y su Principio Central

Definición y Objeto de Medición
Un sensor de conductividad del agua es un instrumento de precisión utilizado para medir la capacidad de un líquido para conducir corriente. El NBL-DDM-206A no solo mide conductividad (valor EC) sino que también convierte sincronizadamente el contenido de sólidos disueltos totales (TDS) y temperatura del agua mediante algoritmos integrados.

Principio de Medición: De Migración de Iones a Conversión de Datos
La base de la medición de conductividad es la migración de iones bajo campo eléctrico.
Principio del Método de Electrodos: El sensor generalmente adopta estructura de dos o multi-electrodos. Cuando se aplica voltaje AC estable entre dos electrodos, iones positivos y negativos en la solución se mueven direccionalmente formando corriente. La magnitud de la corriente es proporcional a la concentración de iones en la solución.
Constante de Celda de Conductividad (K): Diferentes rangos de medición corresponden a diferentes geometrías de electrodos. NiuBoL proporciona múltiples opciones de constante como K=0.1, 1.0, 10.0 para adaptarse a diferentes necesidades desde agua ultrapura hasta aguas residuales de alta salinidad.
Compensación Automática de Temperatura: La conductividad de la solución se ve fuertemente afectada por la temperatura. El NBL-DDM-206A tiene integrado sensor de temperatura Pt1000 que captura cambios de temperatura en tiempo real y realiza compensación automática, asegurando resultados de medición convertidos a valores a temperatura estándar (generalmente 25°C) bajo diferentes diferencias de temperatura.

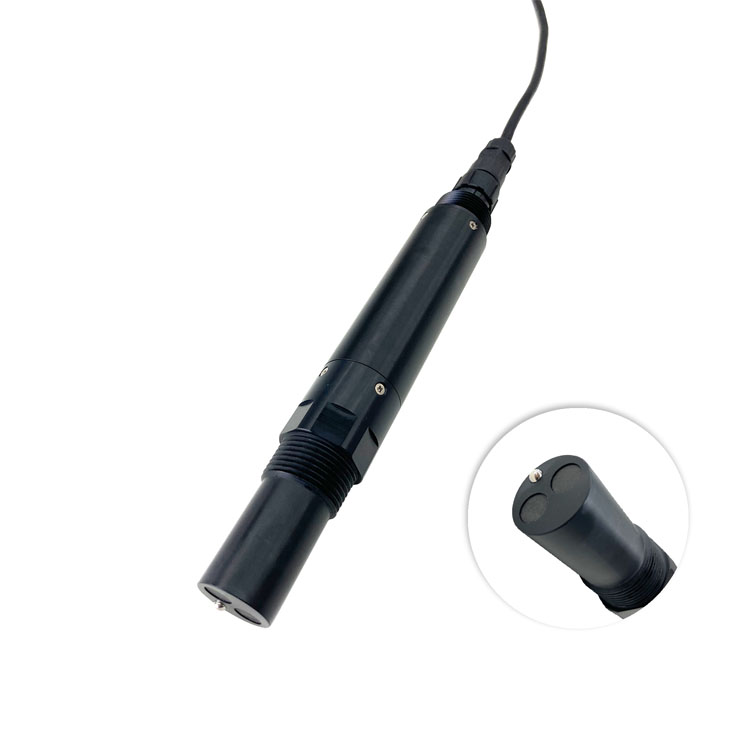

Análisis de Estructura del Sensor NBL-DDM-206A

El diseño del NBL-DDM-206A equilibra precisión y durabilidad, compuesto principalmente por las siguientes partes:

• Electrodo de Detección: Por defecto usa material acero inoxidable SUS316L con excelente resistencia a corrosión; la carcasa usa material ABS de alto rendimiento, asegurando ligereza y robustez general.

• Unidad de Procesamiento de Señal: Integra internamente circuitos de amplificación de alta impedancia y chips de procesamiento digital, convirtiendo señales eléctricas débiles en datos digitales estables.

• Interfaz de Salida Digital: Adopta método de comunicación RS-485 estándar, capaz de transmisión de señal a larga distancia con capacidad anti-interferencia electromagnética extremadamente fuerte.

Interfaz Física: Adopta diseño de rosca de tubería 3/4 NPT; esta interfaz industrial estandarizada hace extremadamente conveniente tanto la instalación por inmersión como en tubería.

Rendimiento Técnico y Especificaciones Centrales

Para facilitar integradores de sistemas y usuarios finales, los parámetros técnicos clave del NBL-DDM-206A se resumen en la tabla siguiente:

Ventajas Centrales del Sensor de Conductividad NiuBoL

1. Eficiencia y Conveniencia Traída por Digitalización
      El NBL-DDM-206A salida señales digitales estándar, directamente conectable a PLC, DCS, computadoras de control industrial o diversas pasarelas IoT. Comparado con señales analógicas, elimina atenuación de transmisión a larga distancia, haciendo adquisición de datos más precisa.

2. Excelente Estabilidad y Repetibilidad
      El sensor presenta repetibilidad extremadamente alta bajo condiciones complejas, con resultados de mediciones múltiples altamente consistentes. Diseño de bajo consumo (solo 0.2W) permite endurance a largo plazo en estaciones de monitoreo alimentadas por solar en campo.

3. Adaptación Diversificada de Electrodos
      Los usuarios pueden elegir flexiblemente electrodos con diferentes constantes según concentración esperada de calidad del agua:
      K=0.1: Adecuado para agua de baja concentración, como agua de reposición de calderas y sistemas de agua pura.
      K=1.0: Adecuado para agua potable convencional, agua superficial y agua circulante industrial.
      K=10.0: Adecuado para aguas residuales de alta concentración, agua de mar o tratamiento de agua industrial de alta salinidad.

4. Fuerte Capacidad de Tolerancia
      Presenta nivel de protección IP68, no solo a prueba de polvo sino resistente a erosión por inmersión prolongada. Partes mojadas en material SUS316L aseguran estabilidad química en diversos entornos de agua de suministro e industrial.

Escenarios de Aplicación Amplios del Sensor de Conductividad del Agua

• Monitoreo de Agua Potable: Monitorea en tiempo real contenido de sal en efluente de planta de agua, agua de red de tuberías y agua de suministro terminal para asegurar seguridad del agua potable.

• Agua Superficial y Monitoreo Ambiental: Usado en estaciones de monitoreo de ríos y lagos para evaluar grado de mineralización del agua y riesgo de contaminación.

• Control de Procesos Industriales: Monitorea calidad de agua industrial en química, energía, alimentación y otras industrias para prevenir corrosión o incrustaciones de equipos.

• Agricultura Inteligente: Monitorea valor EC de solución fertilizante en sistemas de integración agua-fertilizante para fertilización precisa.

Directrices de Instalación, Medición y Mantenimiento del Sensor de Conductividad del Agua

Método de Instalación
El sensor soporta instalación por inmersión y sumergible. Mediante rosca 3/4 NPT, puede fijarse fácilmente en tanques, pozos o al lado de tuberías de flujo estable. Recomendar instalación en áreas con flujo estable y sin acumulación de burbujas.

Mantenimiento Diario
Método de Limpieza: Si adherencias en superficie de electrodo, retirar suavemente con cepillo suave (prohibir estrictamente metal puntiagudo para evitar rayones en superficie de electrodo), luego enjuagar con agua destilada.
Notas de Almacenamiento: Electrodos no usados a largo plazo deben mantener ventana de medición limpia y almacenar en lugar seco y fresco.

Proceso de Calibración
Recomendar calibración regular de dos puntos para mantener precisión:
Calibración de Punto Cero: Limpiar y secar sensor, colocar verticalmente en aire, realizar corrección cero después de estabilización de valor.
Calibración de Pendiente: Colocar sensor verticalmente en solución estándar, asegurar sonda al menos 2 cm del fondo y paredes laterales del contenedor, realizar corrección de pendiente basada en valor de líquido estándar.

FAQ: Preguntas Comunes sobre Sensores de Conductividad del Agua

P1: ¿Cuál es la relación entre conductividad y TDS?
R: TDS (Sólidos Disueltos Totales) se refiere a todas sustancias sólidas disueltas en agua. Existe correlación lineal entre conductividad y TDS, generalmente convertida por fórmula TDS = k * EC, donde coeficiente k varía ligeramente con diferentes componentes de sal en calidad del agua. Sensores NiuBoL tienen coeficientes de conversión científicos integrados.

P2: ¿Por qué la medición de conductividad debe incluir compensación de temperatura?
R: Porque viscosidad de solución disminuye con aumento de temperatura, velocidad de migración de iones aumenta, causando conductividad a aumentar con temperatura. Sin compensación, mismo contenido de sal en agua produciría enormes diferencias en mediciones de invierno y verano.

P3: ¿Pueden usarse electrodos SUS316L en agua de mar?
R: SUS316L tiene buena resistencia a corrosión, adecuado para la mayoría de cuerpos de agua industriales y naturales. Para aplicaciones de inmersión prolongada de extremadamente alta salinidad, recomendado seleccionar electrodo K=10.0 y aumentar frecuencia de mantenimiento para prevenir incrustaciones.

P4: ¿Qué distancia pueden transmitir señales de salida RS485?
R: Comunicación RS485 puede transmitir 1200 metros en condiciones ideales. Mediante procesamiento digital de NiuBoL, integridad de datos y ausencia de pérdida de paquetes aseguradas dentro de cientos de metros sin relés.

P5: ¿El sensor requiere calibración frecuente?
R: NBL-DDM-206A tiene excelente estabilidad. Para monitoreo convencional de agua superficial, recomendado calibración cada 3-6 meses; para aguas residuales industriales y otros entornos propensos a incrustaciones, recomendado verificaciones mensuales de limpieza de electrodo y calibración según necesidad.

Resumen

En la búsqueda actual de gestión digital y refinada de recursos hídricos, el sensor de conductividad NBL-DDM-206A de NiuBoL, con alta precisión, opciones multi-constantes y fuerte compatibilidad Modbus, transforma indicadores hidro-químicos complejos en flujos de datos intuitivos y precisos. No solo simplifica procesos de monitoreo sino que proporciona assurance técnica sólida para decisiones ambientales mediante feedback de datos estable a largo plazo.

Ya sea construyendo redes de agua inteligentes urbanas u optimizando eficiencia de tratamiento de agua en fábricas, NiuBoL puede proporcionar soluciones de percepción profesionales y confiables.

Explicación de Términos Profesionales, Unidades y Protocolo de Comunicación:

Indicadores de Medición: Conductividad / Sólidos Disueltos Totales (TDS) / Temperatura
Unidades de Medición: μS/cm, mS/cm (Conductividad) / mg/L (TDS) / ℃ (Temperatura)
Protocolo: Modbus RTU
Interfaz: RS-485
Alimentación: 12-24V DC
Protección: IP68 (Impermeable Profundo)
Consumo: 0.2W (Diseño Ultra-Bajo Consumo)
Especificación de Rosca: 3/4 NPT
