Sensor de pH de calidad de agua en línea : Solución de grado industrial para el monitoreo de soluciones acuosas de pH

En los campos de la automatización industrial, la ingeniería del tratamiento de aguas y el control de procesos, el valor del pH, como indicador central de la acidez y alcalinidad en soluciones acuosas, afecta directamente la eficiencia de las reacciones químicas, la vida útil de los equipos, la calidad del producto y el cumplimiento ambiental. El sensor de pH de calidad del agua NiuBoL NBL-PHG-206 ha sido desarrollado específicamente para integradores de sistemas, proveedores de soluciones IoT, contratistas de proyectos y empresas de ingeniería. Proporciona una capacidad de monitoreo continuo en línea fiable y es compatible con los protocolos de comunicación industrial estándar para una integración perfecta con sistemas SCADA, PLC y DCS.

El sensor se centra en la fiabilidad de ingeniería y la compatibilidad del sistema, ayudando a los proyectos de integración a reducir los costos de mantenimiento y mejorar la estabilidad de los procesos para cumplir con los estrictos requisitos de las industrias eléctrica, química, de protección ambiental, entre otras.

Concepto Básico e Importancia de Ingeniería del pH en Soluciones Acuosas

El valor del pH es uno de los parámetros fisicoquímicos más importantes de las soluciones acuosas. Casi todos los fenómenos naturales, cambios químicos y procesos de producción que involucran soluciones acuosas están estrechamente relacionados con el valor del pH. En los campos de la industria, la agricultura, la medicina, la protección ambiental y la investigación científica, la medición precisa del pH se ha convertido en la base del control de procesos y la garantía de calidad.

La definición matemática del pH es el logaritmo negativo de la actividad de los iones de hidrógeno:

$pH = -\log a(H^{+})$

o expresado aproximadamente como $pH = -\log_{10}[H^{+}]$ (donde $[H^{+}]$ se mide en mol/L).

Este concepto fue propuesto por el bioquímico danés Sørensen en 1909 para convertir concentraciones extremadamente pequeñas de iones de hidrógeno en valores numéricamente convenientes para aplicaciones de ingeniería. Por ejemplo, en agua pura a 25°C, $[H^{+}] = 10^{-7}$ mol/L, resultando en un $pH = 7$, definido como neutro.

Desde una perspectiva microscópica, las moléculas de agua están en constante equilibrio de ionización:

$H_{2}O \rightleftharpoons H^{+} + OH^{-}$ (o más precisamente $2H_{2}O \rightleftharpoons H_{3}O^{+} + OH^{-}$)

La constante del producto iónico $K_{w}$ del agua es $10^{-14}$ a 25°C, es decir:

$[H^{+}] \times [OH^{-}] = 10^{-14}$ mol²/L²

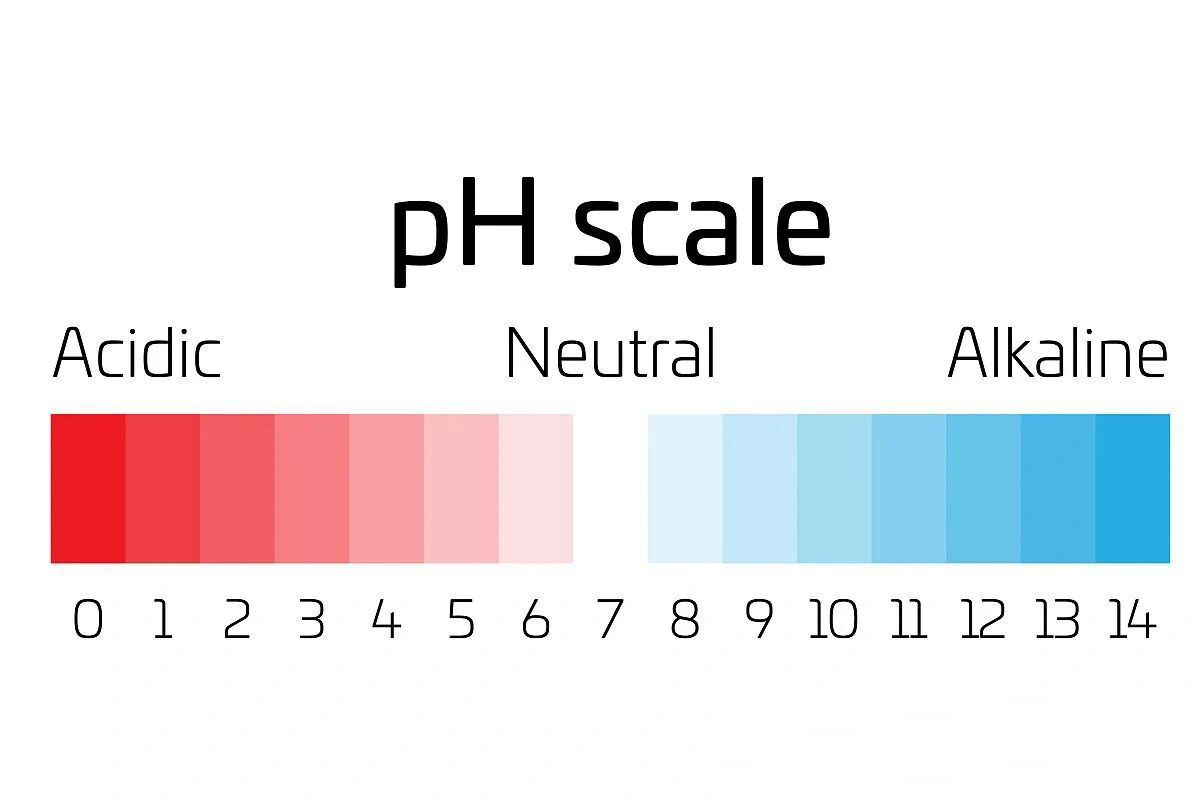

Esto conduce a tres juicios básicos:

• Solución neutra: $pH = 7$, $[H^{+}] = [OH^{-}] = 10^{-7}$ mol/L

• Solución ácida: $pH < 7$, $[H^{+}] > [OH^{-}]$; cuanto menor es el pH, más fuerte es la acidez.

• Solución alcalina: $pH > 7$, $[H^{+}] < [OH^{-}]$; cuanto mayor es el pH, más fuerte es la alcalinidad.

En los medios industriales reales, la temperatura, la fuerza iónica y las sustancias coexistentes afectan la actividad de los iones de hidrógeno. Por lo tanto, la medición en línea requiere compensación automática de temperatura (ATC) para garantizar la precisión de los datos. La naturaleza logarítmica del pH da como resultado cambios no lineales: la cantidad de neutralizador necesaria para ajustar de pH 2 a pH 3 es mucho mayor que de pH 6 a pH 7. Esto requiere sistemas con alta resolución y capacidades de monitoreo de respuesta rápida para lograr un control preciso de ciclo cerrado.

En los procesos industriales, el valor del pH afecta directamente a múltiples indicadores clave:

• Eficiencia de coagulación y floculación: El rango de pH óptimo suele ser de 6.5 a 8.5; exceder este rango reduce significativamente la efectividad de los coagulantes como el PAC o el sulfato de aluminio.

• Proceso de desinfección: En la desinfección con ácido hipocloroso, un pH alto reduce la proporción de HOCl eficaz, afectando el rendimiento de la esterilización.

• Protección contra la corrosión de equipos: Un pH bajo en el agua de alimentación de calderas provoca fácilmente corrosión ácida; un pH alto puede provocar fragilización alcalina o incrustaciones. El rango de pH recomendado para el agua de caldera suele ser de 8.5 a 11.0, dependiendo de la presión de la caldera y el método de tratamiento.

• Cumplimiento de descargas: La mayoría de los estándares ambientales requieren un pH del efluente entre 6 y 9; el monitoreo en tiempo real puede evitar riesgos de excedencia.

El monitoreo continuo de pH en línea es muy superior al muestreo intermitente. Puede capturar fluctuaciones de manera oportuna y vincularse con sistemas de dosificación para optimizar la cantidad de reactivo y reducir la intervención manual.

Papel Clave del Valor del pH en el Control de Procesos Industriales

En la producción industrial, desviaciones menores en el valor del pH pueden provocar cambios en las velocidades de reacción, fluctuaciones en la calidad del producto o daños en los equipos. En la ingeniería de tratamiento de aguas residuales, el control del pH afecta la neutralización de contaminantes, la actividad microbiana y la calidad final del efluente. En la industria eléctrica, el monitoreo del pH del agua de reposición y del condensado de la caldera se relaciona directamente con la seguridad de la unidad y la eficiencia energética. En el control de procesos químicos, el ajuste preciso del pH determina la selectividad y el rendimiento de la reacción.

El sensor NBL-PHG-206 entrega datos en tiempo real en el rango de 0 a 14.00 pH mediante el método de electrodo de vidrio, con un tiempo de respuesta de menos de 30 segundos y una precisión de ±0.1 pH. Combinado con la compensación automática de temperatura Pt1000, cumple con los requisitos para una medición estable en condiciones de trabajo complejas. Tras integrar este sensor, los equipos de ingeniería pueden construir sistemas de regulación automática de ciclo cerrado, mejorando significativamente la eficiencia y fiabilidad general del proyecto.

Ventajas Técnicas Fundamentales del Sensor de pH de Calidad del Agua NBL-PHG-206

El NBL-PHG-206 está diseñado para aplicaciones de campo industrial y posee múltiples características de grado de ingeniería:

• Amplificador diferencial dual de alta impedancia con fuerte capacidad contra interferencias electromagnéticas y rápida velocidad de respuesta.

• Electrodo de pH patentado: La solución de referencia interna se filtra lentamente a través de un puente salino microporoso bajo presión ≥100 kPa, con una filtración positiva que dura más de 20 meses, extendiendo significativamente la vida del electrodo en comparación con los electrodos industriales comunes.

• Clasificación de protección IP68, que permite la instalación sumergible a largo plazo.

• Compensación automática de temperatura (Pt1000) para eliminar la influencia de las fluctuaciones térmicas.

• Salida estándar RS-485 Modbus RTU, directamente compatible con los controladores industriales convencionales sin necesidad de módulos de conversión adicionales.

Estas características hacen que el sensor rinda de manera excelente en la integración de sistemas, siendo especialmente adecuado para proyectos que requieren una operación estable a largo plazo.

Parámetros de Especificación Técnica

A continuación se detallan los parámetros técnicos del sensor de pH de calidad del agua NBL-PHG-206:

Nota: El sensor es adecuado para la mayoría de los escenarios industriales de tratamiento de agua y monitoreo de procesos, y admite la medición de medios de baja conductividad cuando se combina con electrodos de agua pura/ultrapura.

Escenarios de Aplicación Típicos del Sensor de pH de Calidad del Agua NBL-PHG-206

El NBL-PHG-206 es ampliamente utilizado en los siguientes proyectos industriales:

1. Ingeniería de tratamiento de aguas ambientales: Monitoreo del pH del agua influente y efluente en plantas de tratamiento de aguas residuales municipales e industriales, apoyando el control automático de dosificación para garantizar una descarga conforme a la normativa.

2. Monitoreo de agua de calderas en la industria eléctrica: Medición de pH del agua de reposición química, vapor saturado y condensado para prevenir la corrosión y garantizar la seguridad de la unidad.

3. Control de procesos químicos: Monitoreo continuo de la neutralización ácido-base, preparación de soluciones salinas y tanques de reacción para un fácil acceso a los sistemas DCS.

4. Ingeniería alimentaria y farmacéutica: Monitoreo del pH del agua de proceso para apoyar la trazabilidad de las certificaciones QS/HACCP.

5. Agricultura y acuicultura: Regulación de la calidad del agua en sistemas de riego o acuicultura a gran escala, combinado con plataformas IoT para monitoreo remoto.

6. Investigación científica y plataformas de automatización: Integrado en estaciones de monitoreo multiparamétricas para proporcionar una adquisición de datos estable.

En estos escenarios, el sensor ayuda a los integradores a completar rápidamente la configuración del sistema y reducir el tiempo de depuración en el sitio.

Precauciones de Integración y Compatibilidad del Sistema

El NBL-PHG-206 adopta el protocolo RS-485 Modbus RTU con una tasa de baudios predeterminada de 9600 y admite la modificación de dirección. Es compatible con PLCs como Siemens S7 y Schneider Modicon, así como con sistemas DCS de ABB y Honeywell.

Los puntos de integración incluyen:

• Uso de una fuente de alimentación independiente de 12–24 V DC para evitar interferencias de tierra común.

• Cable blindado de par trenzado de 4 núcleos (rojo: positivo de alimentación, negro: GND, azul: 485A, blanco: 485B). Para transmisiones a larga distancia, añada una resistencia de terminación de 120 Ω.

• Compatibilidad con el acceso a registradores sin papel, pantallas táctiles y puertas de enlace IoT para la carga de datos en la nube.

• Antes de la instalación, confirme que la dirección y la tasa de baudios coincidan para evitar conflictos en el bus.

El diseño de salida digital reduce significativamente la complejidad y el costo de la integración.

Guía de Instalación y Conexión Eléctrica

El sensor utiliza una interfaz de 3/4 NPT y permite la instalación sumergible en tuberías o tanques. El ángulo de instalación debe estar inclinado más de 15° para evitar que las posiciones horizontales o invertidas afecten la filtración de la solución de referencia.

La conexión eléctrica utiliza un conector impermeable M16 de 5 pines con una secuencia de cableado clara. Se debe aplicar un sellado impermeable en el punto de cableado. Para entornos de inmersión prolongada, se recomiendan cables resistentes a la corrosión.

Especificaciones de Mantenimiento y Cuidado

Para mantener la precisión de la medición, se recomienda:

• Limpiar con agua destilada y secar sin frotar antes de la medición.

• Almacenar en solución de cloruro de potasio 3 mol/L cuando no esté en uso.

• Limpiar los depósitos de la membrana de vidrio con ácido clorhídrico diluido y enjuagar.

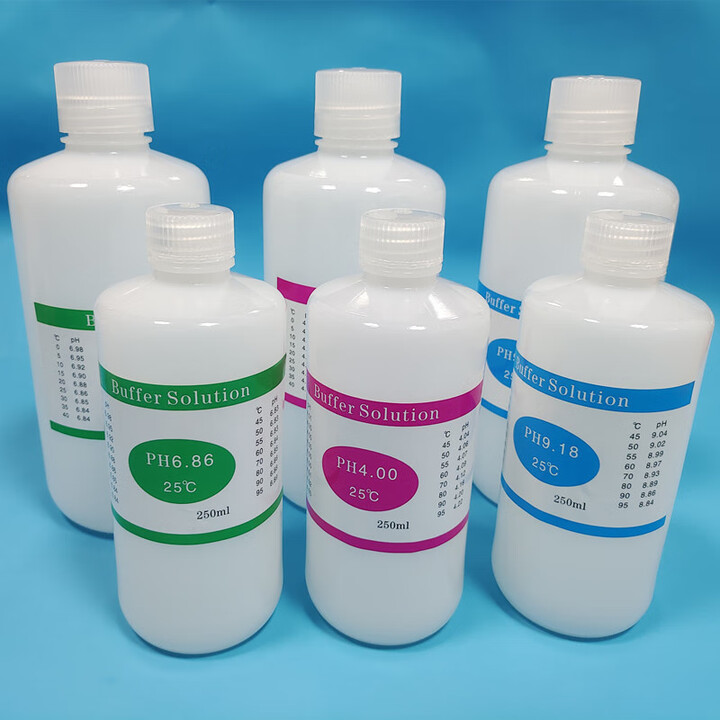

• Realizar una calibración de dos puntos cada 3 a 6 meses.

• Evitar la inmersión prolongada en agua destilada o soluciones proteicas.

Cuando persista una desviación significativa después de la calibración, reemplace el sensor de inmediato para garantizar la fiabilidad del sistema.

Preguntas Frecuentes (FAQ)

1. ¿Qué protocolos de comunicación admite el NBL-PHG-206?

R: RS-485 Modbus RTU estándar, que puede conectarse directamente a PLC, DCS o puertas de enlace IoT.

2. ¿Es adecuado para la medición de agua pura o ultrapura?

R: Cuando se combina con un electrodo dedicado, puede cumplir con el monitoreo de calidad del agua con una conductividad inferior a 3 μS/cm y es adecuado para agua de calderas eléctricas.

3. ¿Cuáles son los requisitos para el ángulo de instalación?

R: Debe estar inclinado más de 15° y no puede estar en posición horizontal o invertida.

4. ¿Cómo lograr el monitoreo y la alarma remotos?

R: Acceda a la computadora host a través de Modbus, configure alarmas de límite superior e inferior de pH; admite control sin supervisión.

5. ¿Cuál es la vida útil del sensor?

R: El sistema de referencia patentado permite que la filtración dure más de 20 meses, extendiendo significativamente la vida útil en comparación con los electrodos comunes.

6. ¿Cuál es el rango de voltaje de la fuente de alimentación?

R: Voltaje amplio de 12–24 V DC, con un consumo de energía tan bajo como 0.2 W.

7. ¿Admite la personalización de la longitud del cable?

R: Estándar de 5 metros; se pueden personalizar otras longitudes según los requisitos del proyecto.

8. ¿Cuál es el ciclo de calibración recomendado?

R: Realice una calibración de dos puntos cada 3 a 6 meses, ajustada según la corrosividad del medio.

Resumen

El sensor de pH de calidad del agua en línea NiuBoL NBL-PHG-206 combina orgánicamente los principios científicos de la solución acuosa de pH con los requisitos de la ingeniería industrial. Proporciona una base de hardware fiable para proyectos de monitoreo de pH en línea con un rendimiento de medición estable, interfaces de comunicación estándar y un diseño de protección a largo plazo. Ya sea para nuevos sistemas de tratamiento de agua o actualizaciones de equipos existentes, este sensor puede ayudar a los integradores de sistemas y empresas de ingeniería a lograr un control de procesos preciso, reducir los costos de operación y mantenimiento, y mejorar la competitividad del proyecto.

Elegir la serie de sensores industriales NiuBoL significa elegir una solución de automatización profesional y estable. Para selección técnica, verificación de muestras o soporte de integración por lotes, póngase en contacto con el equipo de ingeniería de NiuBoL. Proporcionaremos soluciones personalizadas según las condiciones de trabajo específicas.
