Solución de sistema de monitoreo en línea de la calidad del agua de piscinas : Guía de aplicación técnica de los sensores de pH NBL-PHG-206 y cloro residual NBL-CL-206

NiuBoL NBL-PHG-206 pH-metro en línea y NBL-CL-206 sensor de cloro residual: Solución de monitoreo en línea de la calidad del agua de piscinas – Guía de aplicación en ingeniería

El sistema de monitoreo en línea de la calidad del agua de piscinas realiza la recopilación automática de datos, transmisión inalámbrica, análisis en la nube y control por enlace mediante la recolección en tiempo real de parámetros clave como el cloro residual, el valor de pH y la temperatura. Proporciona soluciones confiables de gestión de la calidad del agua de grado ingeniería para integradores de sistemas, proveedores de soluciones IoT, contratistas de proyectos y empresas de ingeniería.

El sensor de pH NiuBoL NBL-PHG-206 y el sensor de cloro residual NBL-CL-206 adoptan el protocolo RS-485 Modbus RTU y admiten una integración perfecta con sistemas PLC, DCS y SCADA, satisfaciendo las necesidades de monitoreo continuo en línea de venues de natación, piscinas de hoteles e instalaciones públicas de natación. Este artículo se centra en los puntos de compra comercial y de implementación de proyectos, detallando las especificaciones técnicas de los productos, los escenarios de aplicación, la guía de selección, las precauciones de integración y las especificaciones de mantenimiento para ayudar a los equipos de ingeniería a optimizar el diseño del sistema y reducir los costos del ciclo de vida completo.

Necesidad en ingeniería del sistema de monitoreo en línea de la calidad del agua de piscinas

Como lugar público de alta frecuencia, la calidad del agua de las piscinas está directamente relacionada con la seguridad higiénica y el cumplimiento operativo. Según las normas nacionales relevantes, la calidad del agua de las piscinas debe controlar estrictamente el cloro residual libre entre 0,3 y 1,0 mg/L, mantener el valor de pH en el rango de 7,0 a 7,8, y prestar atención a parámetros como la temperatura y la turbidez.

La detección manual tradicional por muestreo presenta problemas como el retraso temporal y los datos discontinuos, mientras que el sistema de monitoreo en línea puede lograr una monitorización en tiempo real 24/7 mediante muestreo por circulación en tuberías, admitir alertas automáticas de sobrepaso y enlace de dosificación, mejorando eficazmente la eficiencia de la supervisión higiénica y reduciendo la carga de gestión de los venues.

Para los integradores de sistemas, este tipo de sistema puede integrarse rápidamente en plataformas de automatización de edificios o IoT existentes para lograr visualización remota de datos y gestión unificada de múltiples venues. Los contratistas de proyectos se benefician del diseño de interfaz estandarizado, acortando los ciclos de construcción en sitio. La serie de sensores NiuBoL presenta un grado de protección IP68 y características de bajo consumo, adaptándose a las complejas condiciones de trabajo de piscinas interiores y exteriores y garantizando un funcionamiento estable a largo plazo.

Introducción a los componentes principales del monitoreo en línea de la calidad del agua de piscinas NiuBoL

NiuBoL ha lanzado el sensor de pH en línea NBL-PHG-206 y el sensor de cloro residual en línea NBL-CL-206 para aplicaciones de piscinas. Ambos admiten salida digital Modbus RTU, facilitando la integración de sistemas multiparámetro. Ambos adoptan una carcasa de aleación ABS/PC con excelente resistencia a la corrosión y están equipados con compensación automática de temperatura Pt1000 para eliminar la influencia de las fluctuaciones de temperatura en la precisión de la medición.

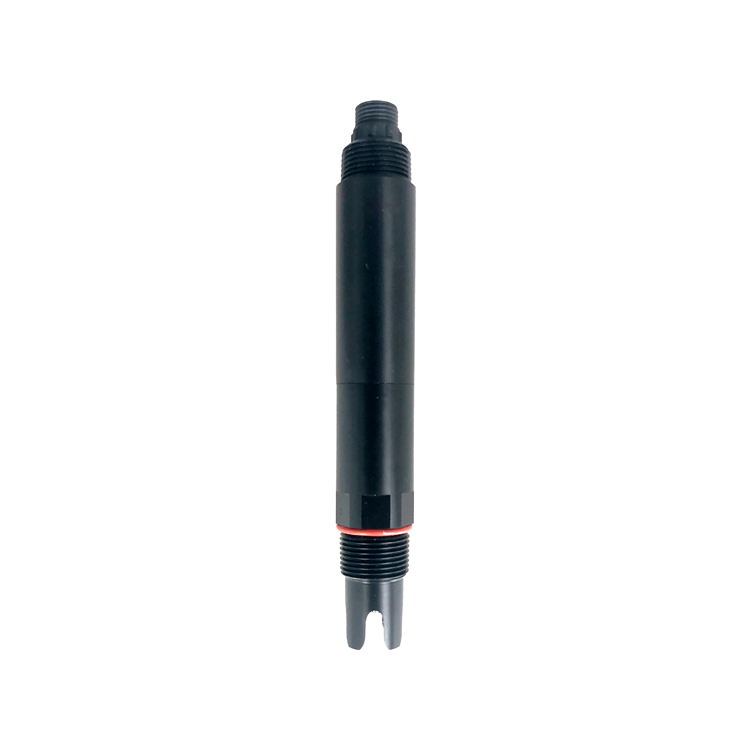

El sensor de pH NBL-PHG-206 es adecuado para la monitorización de la calidad del agua ambiental y la medición continua de soluciones ácido-alcalinas. La tecnología de electrodo de vidrio patentada permite que la solución de referencia interna se infiltre lentamente a través de un puente salino microporoso bajo una presión ≥100 kPa, con infiltración positiva que dura más de 20 meses, prolongando considerablemente la vida útil del electrodo. El diseño de amplificador diferencial de doble alta impedancia mejora la capacidad anti-interferencias, con un tiempo de respuesta T90 inferior a 30 segundos, lo que lo hace adecuado para las necesidades de monitoreo de alta frecuencia de los sistemas de circulación de agua de piscinas.

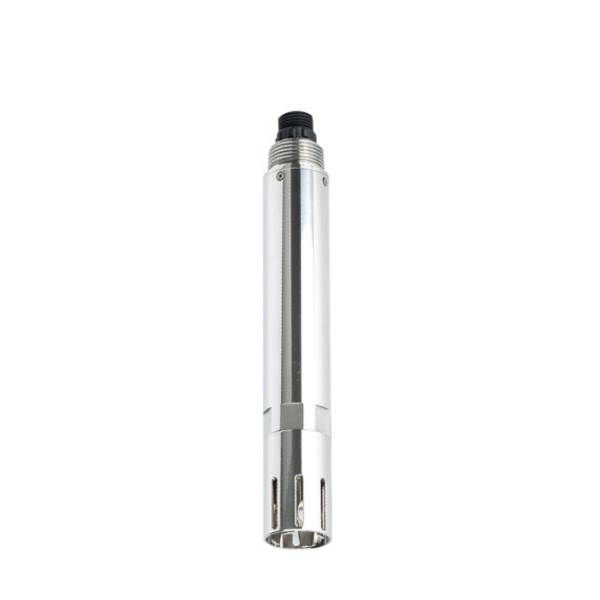

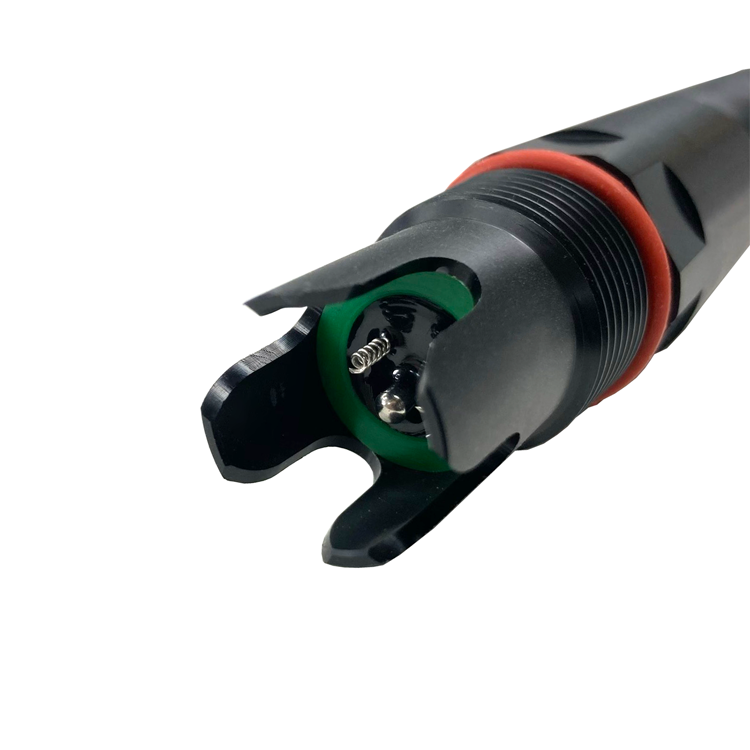

El sensor de cloro residual NBL-CL-206 adopta el principio de medición por método de tensión constante y está especialmente diseñado para el tratamiento de agua potable, piscinas y agua de circulación de enfriamiento. El rango cubre 0~2.000 mg/L (calculado como HClO), con resolución de 0,001 mg/L y precisión de ±5 % o ±0,05 mg/L. Las condiciones de funcionamiento son pH 4~9, con tiempo de respuesta T90 inferior a 90 segundos, adecuado para el control preciso del efecto de desinfección de las piscinas.

Ambos sensores admiten instalación sumergible o en celda de flujo. La interfaz estándar 3/4 NPT facilita la conexión con los sistemas de tuberías existentes. La alimentación es 12~24 V DC, con consumo de energía tan bajo como 0,2 W@12 V, reduciendo el consumo energético general del sistema.

Escenarios de aplicación típicos del monitoreo de la calidad del agua de piscinas

Los sensores NiuBoL se utilizan ampliamente en proyectos de monitoreo en línea de la calidad del agua para piscinas interiores y exteriores, piscinas de agua caliente y instalaciones comerciales de piscinas como hoteles y centros de fitness.

En grandes venues de natación, el sistema envía el agua de la piscina a sensores instalados en celdas de flujo mediante bombeo por tuberías para lograr una detección continua y sincronizada de cloro residual y valor de pH. Una vez que el cloro residual libre cae por debajo de 0,3 mg/L o el valor de pH se desvía de 7,0~7,8, el sistema puede enlazarse con bombas de dosificación para un ajuste automático con el fin de garantizar la eficacia de la desinfección y la comodidad humana. Los proveedores de soluciones IoT pueden acceder aún más a plataformas en la nube para admitir visualización remota de datos en tiempo real, tendencias históricas y registros de alarmas a través de teléfonos móviles u ordenadores, mejorando la eficiencia de operación y mantenimiento unificada en múltiples venues.

Para proyectos de contratación de ingeniería, como nuevos centros de natación o renovación de piscinas existentes, los sensores NiuBoL pueden combinarse con sensores de turbidez y temperatura para formar nodos de monitoreo multiparámetro. La instalación sumergible es adecuada para tanques de equilibrio o tuberías principales de circulación, mientras que la instalación en celda de flujo es adecuada para requisitos de muestreo precisos. Los escenarios típicos también incluyen piscinas infantiles (que requieren un control más estricto del pH para reducir la irritación cutánea) y piscinas de competición (que requieren una respuesta rápida a los cambios de desinfección bajo un uso de alta frecuencia).

En entornos interiores de piscinas con alta temperatura y alta humedad, el grado de protección IP68 garantiza el funcionamiento en inmersión prolongada de los sensores. Para proyectos de piscinas exteriores, el bus RS-485 puede utilizarse para transmisión de datos a larga distancia, reduciendo la complejidad del cableado.

Guía de selección de productos de sensores

La selección debe considerar de manera integral las condiciones de calidad del agua de la piscina, los requisitos de integración del sistema y la conveniencia de mantenimiento.

• La medición de pH prioriza el NBL-PHG-206: adecuado para el agua de circulación estándar de piscinas (pH 7,0~7,8). El amplio rango 0~14,00 cubre posibles desviaciones extremas. El sistema de referencia patentado es adecuado para escenarios de operación continua a largo plazo.

• La medición de cloro residual prioriza el NBL-CL-206: dirigido a los requisitos de control de cloro residual libre de 0,3~1,0 mg/L. El método de tensión constante funciona de manera estable en el rango de pH 4~9. La instalación en celda de flujo garantiza una velocidad de flujo estable (recomendada 30-60 L/h).

• Integración de sistema multiparámetro: ambos admiten el protocolo Modbus RTU y pueden conectarse con controladores de terceros o unidades de adquisición de datos para lograr la recolección simultánea de cloro residual, pH y temperatura. Si el proyecto necesita expandir la monitorización de turbidez u ORP, se recomienda reservar el espacio de direcciones RS-485.

• Adaptabilidad ambiental: temperatura de funcionamiento 0~50℃ (pH) / 5~50℃ (cloro residual), resistencia a la presión ≤0,2 MPa, adecuado para la mayoría de los sistemas de circulación de piscinas. La longitud de cable estándar es de 5 metros y admite personalización para adaptarse a la distancia de cableado en sitio.

Los equipos de ingeniería pueden evaluar el número de sensores y las ubicaciones de instalación según el volumen de la piscina, el caudal de circulación y los requisitos regulatorios. Habitualmente, se establecen 1-2 puntos de monitoreo en la tubería principal de circulación, y los tanques auxiliares pueden agregar nodos independientes.

Precauciones de instalación e integración del sistema de los sensores

Antes de la instalación, confirmar que el flujo de agua en el punto de muestreo es estable para evitar la influencia de burbujas o zonas muertas en la medición. El NBL-PHG-206 admite instalación sumergible, con 1/3 del sensor sumergido en la solución. El NBL-CL-206 se recomienda instalar con una celda de flujo, con la parte de medición cerca de la entrada de agua y la velocidad de flujo controlada a 30-60 L/h para garantizar la estabilidad de la medición.

Para la integración, el protocolo RS-485 Modbus RTU admite códigos de función estándar para leer valores en tiempo real, datos de compensación de temperatura y estado del equipo. Se recomienda utilizar cables blindados con puesta a tierra en un solo extremo para suprimir interferencias electromagnéticas. Cuando la longitud del bus supera los 100 metros, considerar el uso de repetidores o reducir la velocidad en baudios. Separar el circuito de alimentación del circuito de señal para evitar interferencias de masa común.

Durante la integración del sistema, los datos de los sensores pueden mapearse a cantidades analógicas o registros PLC para lograr control por enlace con bombas de dosificación y bombas de circulación. El acceso a la plataforma en la nube requiere la configuración de una pasarela Modbus y admite métodos de transmisión inalámbrica como 4G/WiFi para una operación y mantenimiento remoto convenientes. Antes de la puesta en marcha inicial, realizar una calibración de dos puntos en el sensor de pH utilizando solución tampón estándar, y completar la calibración de dos puntos en el sensor de cloro residual según el manual para garantizar una línea base precisa.

Especificaciones de uso y mantenimiento de los sensores

Para mantener la precisión de la medición, el mantenimiento de los sensores debe incorporarse al plan diario de operación y mantenimiento. Antes de la medición, limpiar el sensor en agua destilada o desionizada y secarlo con papel de filtro para evitar llevar impurezas al agua de la piscina. Cuando no se utilice, limpiarlo completamente y almacenarlo en una funda protectora o recipiente que contenga solución de cloruro de potasio 3 mol/L.

Verificar regularmente la sequedad de las terminales de cableado. Si hay suciedad, limpiar con alcohol anhidro y secar con aire. Evitar la inmersión prolongada en agua pura o soluciones de proteínas y prevenir el contacto con grasa de silicona orgánica. Cuando aparezcan depósitos en la membrana de vidrio, lavar con ácido clorhídrico diluido y enjuagar abundantemente. Después de un período de uso, realizar la calibración con el instrumento. Si aún no se puede lograr una calibración estable, el sensor debe reemplazarse.

Al instalar el NBL-CL-206 en una celda de flujo, verificar regularmente la velocidad de flujo y la limpieza de la tubería para evitar que la adhesión microbiana afecte el tiempo de respuesta. El mantenimiento estandarizado puede extender la vida útil del electrodo a varias veces la de los sensores industriales ordinarios y reducir los costos de mantenimiento del proyecto.

Parámetros técnicos del sensor de pH NBL-PHG-206

Parámetros técnicos del sensor de cloro residual NBL-CL-206

FAQ

Q1: ¿Qué parámetros monitorea principalmente el sistema de monitoreo en línea de la calidad del agua de piscinas?

R: Los parámetros principales incluyen cloro residual libre (0,3~1,0 mg/L), valor de pH (7,0~7,8), temperatura y turbidez opcional. El NBL-PHG-206 y el NBL-CL-206 de NiuBoL pueden combinarse para cubrir los requisitos principales.

Q2: ¿Qué método de instalación es adecuado para el sensor de cloro residual NBL-CL-206?

R: Se recomienda la instalación en celda de flujo. La parte de medición del sensor debe estar cerca de la entrada de agua, con la velocidad de flujo controlada a 30-60 L/h para garantizar la estabilidad de la medición.

Q3: ¿Cómo lograr la integración con el sistema PLC?

R: La conexión directa se logra a través del protocolo RS-485 Modbus RTU. Admite códigos de función estándar para leer datos de pH, cloro residual y temperatura. Se pueden configurar direcciones independientes en ingeniería para evitar conflictos.

Q4: ¿Cuál es la vida útil del sensor de pH en entornos de piscinas?

R: El sistema de referencia patentado tiene infiltración positiva que dura más de 20 meses. Con mantenimiento estandarizado, la vida útil es significativamente mejor que la de los electrodos industriales ordinarios.

Q5: ¿Cómo lograr un enlace automático cuando el sistema supera los límites?

R: Después de que los datos de los sensores se conecten al controlador, se pueden establecer umbrales para activar la salida de relé, enlazándose con bombas de dosificación para ajustar el cloro residual o el valor de pH.

Q6: ¿Qué se debe notar para la primera calibración después de la instalación?

R: Utilizar el mismo lote de solución tampón estándar para completar la calibración de dos puntos dentro de la misma ventana temporal para garantizar la consistencia de las lecturas entre múltiples sensores.

Q7: ¿Cuál es el impacto de los entornos de baja o alta temperatura en la medición?

R: La compensación automática de temperatura Pt1000 integrada puede corregir la desviación del potencial del electrodo, pero el valor final mostrado es el valor real a la temperatura actual. En el diseño de ingeniería, se pueden establecer enlaces de control de temperatura según los requisitos del proceso.

Q8: ¿Qué información debe proporcionarse durante la compra del proyecto para obtener recomendaciones de selección precisas?

R: Proporcionar parámetros como el volumen de la piscina, el caudal de circulación, la ubicación de instalación (sumergible/celda de flujo), los requisitos de comunicación y la longitud del cable para facilitar el apareamiento de la configuración óptima.

Resumen

El sensor de pH NiuBoL NBL-PHG-206 y el sensor de cloro residual NBL-CL-206 proporcionan soluciones estables y fáciles de integrar para proyectos de monitoreo en línea de la calidad del agua de piscinas. A través de la salida digital Modbus RTU, la protección IP68 y la tecnología de electrodo patentada, pueden garantizar efectivamente un control preciso del cloro residual libre y del valor de pH, ayudando a los integradores de sistemas y a las empresas de ingeniería a lograr una gestión eficiente y conforme de la calidad del agua. La instalación estandarizada, la calibración regular y el mantenimiento son la clave para garantizar el funcionamiento confiable a largo plazo del sistema. Para la confirmación de parámetros técnicos, pruebas de prototipo o soluciones de integración personalizadas, comuníquese con el equipo profesional de NiuBoL para promover juntos la implementación de proyectos de alta calidad de monitoreo de la calidad del agua de piscinas.
