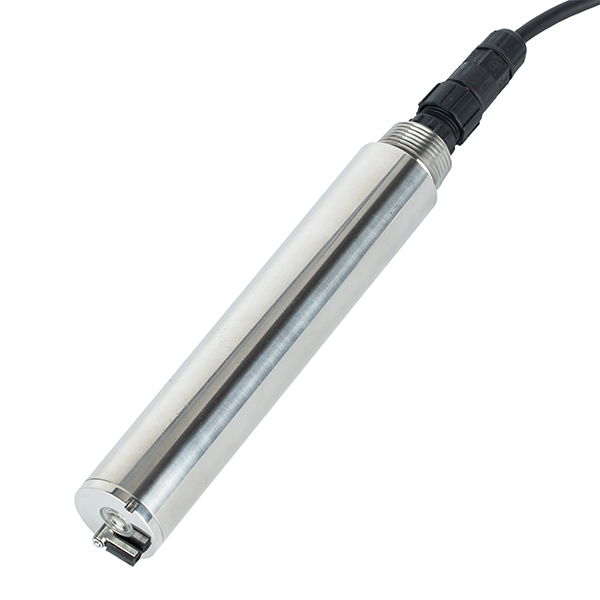

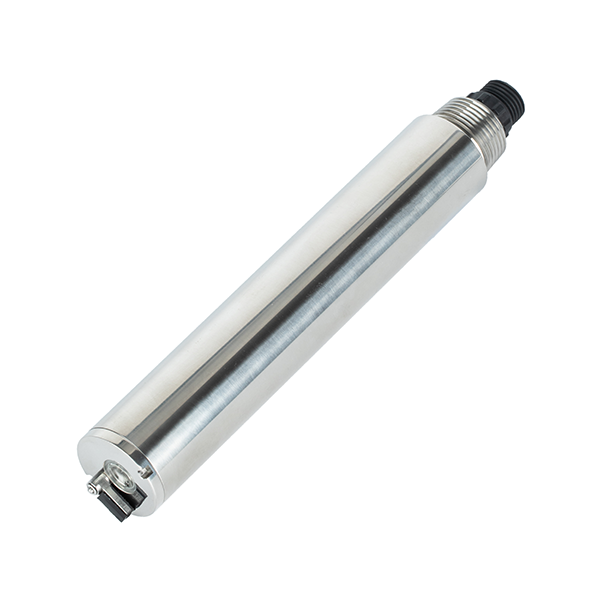

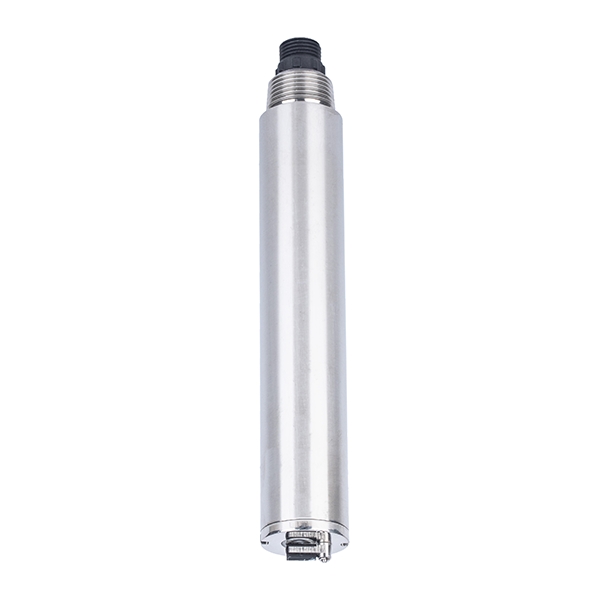

Sensor de concentración de lodos en línea autolimpiante NBL-MLSS-408-S : Analizador de sólidos suspendidos en línea

Monitoreo preciso y profundo: Sensor de concentración de lodos en línea con autolimpieza NBL-MLSS-408-S de NiuBoL

— Tecnología de luz dispersa de alta precisión, la elección estable para entornos industriales hostiles

En los procesos de tratamiento de aguas residuales (como el método de lodos activados), el monitoreo en tiempo real y preciso de la concentración de lodos (MLSS) es el núcleo para garantizar el funcionamiento estable del sistema bioquímico. Sin embargo, los sensores tradicionales a menudo causan distorsión de datos debido a la adhesión de biopelícula en la ventana, interferencias ópticas y mantenimiento frecuente.

El NBL-MLSS-408-S de NiuBoL es un sensor de grado industrial que integra la tecnología de detección por luz dispersa y una función inteligente de autolimpieza. No solo proporcionamos una herramienta de medición, sino también una solución digital de calidad del agua sin mantenimiento, de larga vida útil y fácil de integrar para integradores de sistemas y contratistas de ingeniería.

Autolimpieza inteligente: El cepillo de limpieza mecánica estándar resuelve completamente el problema de incrustación y adhesión biológica en la ventana óptica.

Resistencia a la corrosión de grado industrial: Utiliza carcasa de acero inoxidable 316L y camino óptico de cuarzo puro, adaptándose a diversas calidades de agua complejas.

Integración digital: El protocolo Modbus RTU estándar se conecta sin problemas a PLC, DCS y diversas plataformas IoT en la nube.

Resumen del sensor de concentración de lodos en línea NBL-MLSS-408-S

El sensor de concentración de lodos en línea NBL-MLSS-408-S de NiuBoL representa el estándar industrial del monitoreo contemporáneo de la calidad del agua. Basado en el principio de luz dispersa infrarroja a 90°, el sensor puede filtrar eficazmente la influencia del color de la muestra de agua en los resultados de medición. Su diseño estructural integrado combina de manera altamente eficiente el transmisor óptico, el receptor, el procesamiento de señal, la compensación de temperatura y los módulos de conversión de datos, saliendo directamente señales digitales RS485 estándar o señales analógicas 4-20 mA.

Para los contratistas de ingeniería, el valor del NBL-MLSS-408-S radica en su conveniencia de ingeniería “instalar y funcionar”. Puede conectarse directamente al sistema de control central sin una costosa conversión secundaria del controlador, reduciendo significativamente el costo total de propiedad del sistema (TCO) y los gastos de mano de obra para la operación y mantenimiento posterior.

Ventajas técnicas principales

1. Excelente anti-interferencia óptica y estabilidad
   El sensor utiliza una fuente de luz LED infrarroja de 860 nm. En comparación con las fuentes de luz visible, la luz infrarroja tiene una mayor penetración en muestras de agua complejas y puede evitar eficazmente la interferencia de la luz visible ambiental en las lecturas de medición. Combinada con el diseño de camino óptico de cuarzo puro, garantiza que el camino óptico no se amarillee ni se deteriore durante un funcionamiento a largo plazo, y la precisión de medición se mantiene constante.

2. Tecnología patentada de autolimpieza, resolviendo los puntos dolorosos de operación y mantenimiento

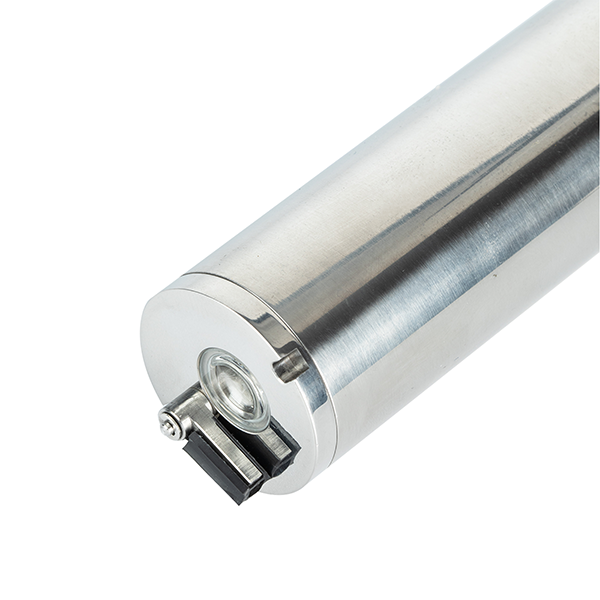

   En escenarios como el monitoreo de lodos de retorno en plantas de tratamiento de aguas residuales, la superficie del sensor es muy propensa al crecimiento de biopelícula. NiuBoL ha configurado para ello un cepillo de limpieza motorizado integrado. Los usuarios pueden personalizar la frecuencia de limpieza, y el cepillo mecánico elimina regularmente las adherencias de la ventana óptica. Este diseño eleva el ciclo de limpieza manual de “una vez por semana” a “inspección una vez cada seis meses”, optimizando significativamente la asignación de mano de obra.

3. Procesamiento algorítmico preciso y compensación de temperatura
   El sensor integra un microprocesador de alto rendimiento en su interior, soportando calibración de dos puntos y procesamiento de algoritmo de linealización. Proporciona una buena respuesta lineal para grandes diferencias en la homogeneidad de los lodos. Al mismo tiempo, el sistema de compensación automática de temperatura Pt1000 integrado elimina los cambios en el índice de refracción del fluido causados por las fluctuaciones de temperatura del agua, garantizando la estabilidad y confiabilidad de los datos en el rango de 0～60℃.

4. Estándares de protección industrial definitivos
   El sensor está fabricado en acero inoxidable 316L con mecanizado de precisión y tiene un grado de protección IP68. El proceso especial de encapsulado le permite funcionar de manera estable durante mucho tiempo a una profundidad de agua de 20 metros, sin temor a entornos de alta humedad y altamente corrosivos en salas de bombas o tanques de aireación.

5. Protocolo de comunicación flexible e integración sin problemas
   Admite el protocolo estándar Modbus RTU (RS485). Para los integradores de sistemas, esto significa costos de desarrollo extremadamente bajos. El sensor soporta alimentación de amplio voltaje 12～24V DC y puede adaptarse fácilmente a sistemas alimentados por energía solar o suministros de energía de fábrica.

Especificaciones de rendimiento técnico del sensor de concentración de lodos en línea NBL-MLSS-408-S

Escenarios de aplicación típicos del sensor de concentración de lodos en línea NBL-MLSS-408-S

• Plantas municipales de tratamiento de aguas residuales: Utilizado para el monitoreo de la concentración de lodos en tanques de aireación, control de concentración de lodos de retorno en tanques de sedimentación secundaria y monitoreo de sólidos suspendidos totales en las salidas.

• Tratamiento de aguas residuales industriales: En procesos de tratamiento de aguas residuales de alta concentración como papel, impresión y teñido, y cuero, monitoreo en tiempo real del dosificado químico para optimizar la eficiencia de deshidratación de lodos.

• Monitoreo de ríos y lagos: Como parte de boyas de monitoreo ambiental o estaciones costeras, captura en tiempo real de cambios repentinos en la turbidez del agua y sólidos suspendidos.

• Agua potable y reutilización de agua regenerada: Monitoreo de la concentración de lodos durante el lavado a contracorriente de filtros y calidad de pretratamiento del agua regenerada para evitar la contaminación de los módulos de membrana aguas abajo.

Instalación y conexión eléctrica del sensor de concentración de lodos en línea NBL-MLSS-408-S

Recomendaciones de instalación de ingeniería

• Disposición espacial: Para garantizar que el campo de medición no sea interferido por la reflexión de la pared, asegúrese de que el extremo de medición del sensor esté a más de 5 cm de la pared lateral del tanque y a más de 10 cm del fondo.

• Forma de instalación: Se recomienda utilizar un soporte 3/4 NPT para instalación sumergida. El sensor debe apuntar verticalmente hacia abajo o en un cierto ángulo con respecto a la dirección del flujo para evitar que las burbujas de aire se queden en la ventana de medición.

Instrucciones de cableado

Los sensores NiuBoL utilizan un cable blindado de alta calidad de 5 núcleos con la siguiente definición de cableado:

• Cable rojo: Alimentación positiva (12～24V DC)

• Cable negro: Alimentación negativa (GND)

• Cable azul: RS485-A

• Cable blanco: RS485-B

• Cable amarillo: Salida de corriente (4-20mA, dedicado a accesorios opcionales)

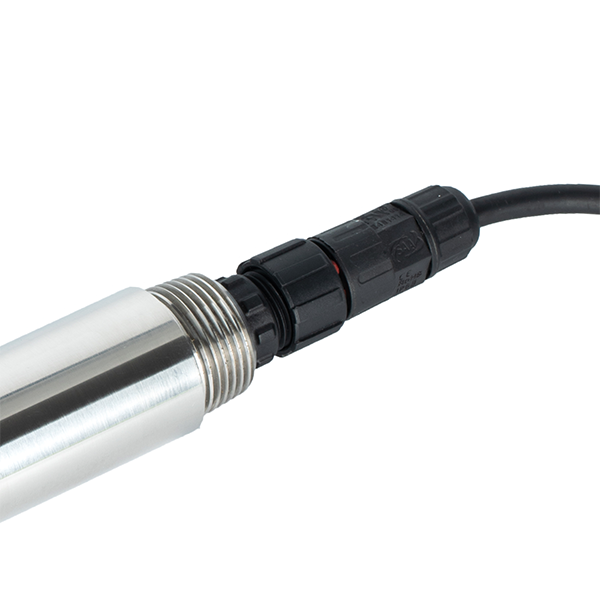

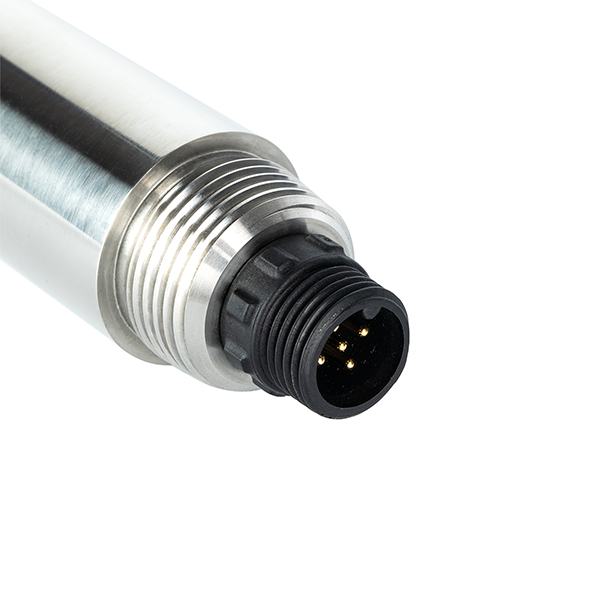

Consejo de experto: La interfaz del sensor utiliza un conector impermeable M16. Durante la construcción al aire libre, todos los puntos de cableado en sitio deben someterse a un sellado impermeable secundario (como el uso de cajas de empalme impermeables o tubos termorretráctiles) para evitar que la humedad se infiltre en el dispositivo a lo largo del cable.

FAQ

Q1: ¿Se puede controlar manualmente el cepillo de limpieza del NBL-MLSS-408-S?

R: Sí. A través de comandos Modbus, los usuarios pueden cambiar el intervalo de tiempo de la limpieza automática o enviar comandos específicos para realizar una limpieza forzada única, permitiendo una operación flexible en condiciones de trabajo especiales.

Q2: ¿El material 316L es adecuado para entornos de ácidos fuertes y álcalis fuertes?

R: El 316L tiene una excelente resistencia a la corrosión general y es adecuado para aguas residuales municipales y la mayoría de las aguas residuales industriales. Si involucra concentraciones extremadamente altas de ácidos fuertes u oxidantes fuertes (como aguas residuales de limpieza con ácido fuerte), comuníquese con el equipo técnico de NiuBoL para consultar soluciones personalizadas en aleación de titanio o carcasa de plástico completo.

Q3: ¿Qué hacer si el valor de concentración mostrado por el sensor difiere del método de secado en laboratorio?

R: La medición de la concentración de lodos se ve afectada por la forma de las partículas, el color y la homogeneidad. Se recomienda tomar muestras en el sitio de instalación y usar los datos de laboratorio como muestra estándar para realizar una “calibración de pendiente” en el sensor para lograr un alto grado de consistencia.

Q4: ¿Se pueden usar simultáneamente 4-20mA y RS485?

R: El NBL-MLSS-408-S admite salida RS485. El 4-20mA es un módulo opcional. Si necesita salir ambos señales simultáneamente, especifíquelo al realizar el pedido.

Q5: ¿Qué hacer si la ventana de medición del sensor está rayada?

R: Nuestra ventana utiliza vidrio de cuarzo puro de alta dureza. En uso normal, el cepillo de limpieza no causará rayones. Si está severamente rayada por fuerza externa y afecta la transmitancia de luz, el componente óptico debe devolverse a la fábrica para su reemplazo.

Q6: ¿Cuál es la longitud máxima de extensión del cable?

R: En modo de comunicación RS485, con par trenzado blindado, la distancia de transmisión puede alcanzar más de 1000 metros. Sin embargo, al transmitir a largas distancias, preste atención a la caída de voltaje de alimentación. Se recomienda agregar alimentación en el extremo remoto para distancias superiores a 200 metros.

Q7: ¿Por qué elegir luz infrarroja en lugar de luz azul o blanca?

R: Las aguas residuales suelen tener color (como agua de impresión y teñido). La luz infrarroja tiene una sensibilidad extremadamente baja al color, asegurando que la medición sea de concentración de partículas en lugar de profundidad de color del agua, resultando en mayor estabilidad.

Q8: ¿El dispositivo se congelará y romperá en uso exterior en invierno en el norte?

R: Siempre que la cabeza del sensor esté sumergida en agua (el agua no se congela), su rango de temperatura de trabajo es de 0～60℃ y puede operar normalmente. Sin embargo, después de apagado o desmontaje, debe almacenarse en un entorno de -5～65℃ para evitar que los circuitos internos se vean afectados por temperaturas extremadamente bajas.

Conclusión: ¿Por qué los integradores experimentados eligen NiuBoL?

En la cadena IoT industrial, la precisión de los datos proviene del poder de percepción de los sensores subyacentes. El NBL-MLSS-408-S de NiuBoL no es solo un instrumento de medición — es la cristalización de nuestros años de profunda cultivación en la industria de protección ambiental. A través de hardware duradero, algoritmos inteligentes de autolimpieza y protocolos de integración abiertos, ayuda a que sus proyectos logren realmente una actualización inteligente.

¿Está buscando una solución MLSS rentable y de alto rendimiento para un proyecto de licitación de tratamiento de aguas residuales? Contacte inmediatamente a los consultores de ingeniería profesionales de NiuBoL para obtener manuales de protocolo detallados y cotizaciones de soluciones de proyecto.
