Sensor de nitrógeno amoniacal en línea NBL-NHN-406-A : Para tratamiento de aguas residuales, monitoreo de ríos y lagos, medición en lín···

NBL-NHN-406-A Sensor en línea de nitrógeno amoniacal

La monitorización del nitrógeno amoniacal en aguas residuales a menudo enfrenta problemas como una vida útil corta del electrodo, gran deriva térmica, instalación y mantenimiento complejos, e interferencias de señal, lo que resulta en datos inestables, mantenimiento frecuente y mayor dificultad en la integración del sistema. El sensor en línea de nitrógeno amoniacal NiuBoL NBL-NHN-406-A adopta un electrodo selectivo de iones de amonio patentado y un sistema de referencia estable, resolviendo eficazmente estos puntos débiles de la industria y proporcionando a los integradores de sistemas y contratistas de ingeniería una solución de monitoreo en línea integrada de nitrógeno amoniacal altamente estable, de alta precisión y fácil de integrar.

Ventajas principales

• Sistema de referencia estable patentado: El líquido de referencia interno se filtra lentamente bajo una presión de 100 kPa, prolongando significativamente la vida útil del electrodo de referencia y haciendo que la medición a largo plazo sea más estable.

• Salida digital y compensación de temperatura: Protocolo RS-485 Modbus RTU que permite una conexión transparente a sistemas PLC, DCS y SCADA. La compensación automática de temperatura Pt1000 garantiza la precisión.

• Protección confiable e instalación conveniente: Grado de protección IP68, interfaz de rosca 3/4 NPT, adecuado para instalación sumergida y mantenimiento fácil.

Resumen del producto: Sensor en línea de nitrógeno amoniacal NBL-NHN-406-A

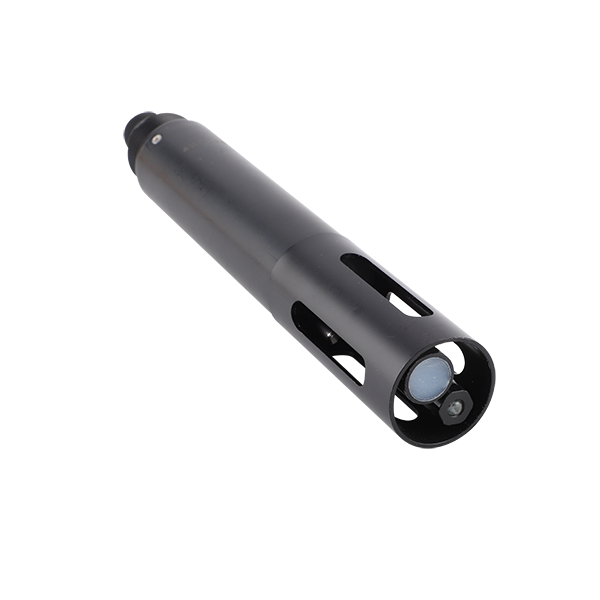

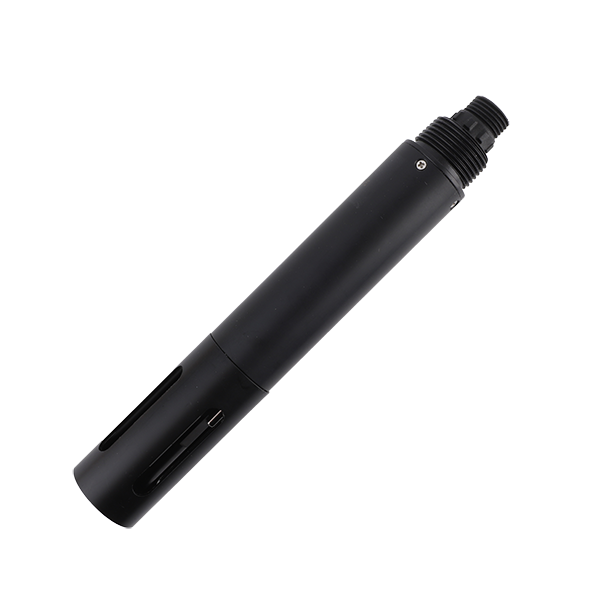

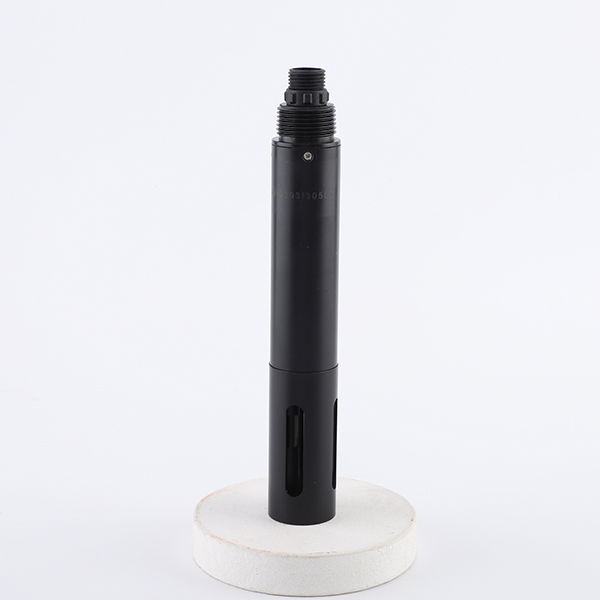

El sensor en línea integrado de nitrógeno amoniacal NiuBoL NBL-NHN-406-A está diseñado según el método de electrodo selectivo de iones y está especialmente destinado a la medición rápida y precisa del contenido de iones de amonio (NH4+-N) en el agua. El sensor incorpora una función de compensación automática de temperatura, que elimina eficazmente la influencia de los cambios de temperatura en los resultados de medición y garantiza que los datos mantengan una alta precisión bajo diferentes condiciones de trabajo.

El producto ofrece dos opciones de material de carcasa (NHN-406-A: ABS/PVC/POM, NHN-406-S: PVC/316L/POM) para satisfacer las necesidades de diferentes entornos corrosivos. Adopta el bus RS-485 y el protocolo de comunicación Modbus RTU estándar, que puede conectarse directamente a PLC, DCS, computadoras industriales, pantallas táctiles y otros equipos de terceros para lograr una transmisión de datos transparente y monitoreo remoto. La salida de corriente 4-20 mA opcional mejora aún más la compatibilidad del sistema.

El diseño del sensor se centra en la estabilidad a largo plazo. El electrodo de iones de amonio patentado combinado con el sistema de referencia de puente salino microporoso permite que el electrodo mantenga un rendimiento confiable en cuerpos de agua complejos. El grado de protección IP68 combinado con la interfaz de instalación estándar 3/4 NPT lo hace especialmente adecuado para el monitoreo en línea a largo plazo en escenarios como plantas de tratamiento de aguas residuales, cuerpos de agua de ríos y lagos, y aguas residuales industriales, reduciendo significativamente los costos de mantenimiento manual y la complejidad de la integración del sistema.

Ventajas técnicas principales del sensor en línea de nitrógeno amoniacal NBL-NHN-406-A

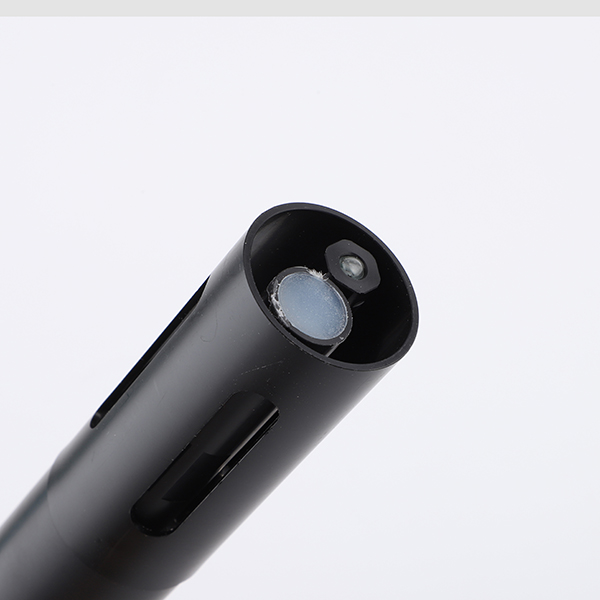

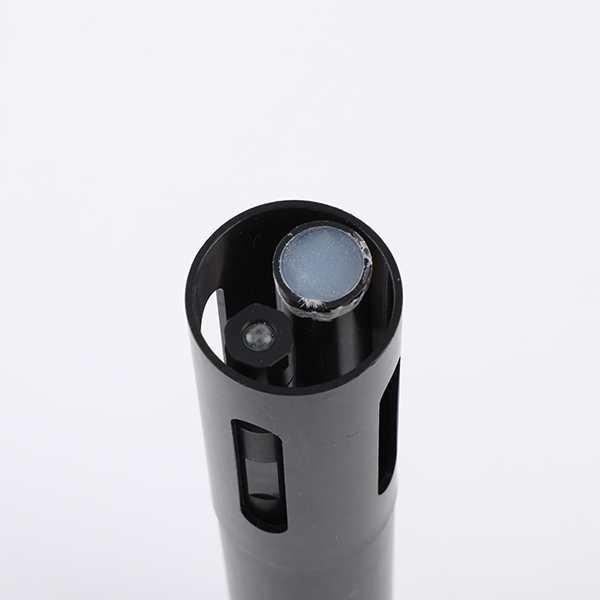

• Tecnología de electrodo selectivo de iones patentada: Adopta un electrodo selectivo de iones de amonio con membrana de PVC dedicado. El líquido de referencia interno se filtra extremadamente lento bajo una presión de al menos 100 kPa, formando un sistema de referencia estable, prolongando eficazmente la vida útil del electrodo, reduciendo el desvío y mejorando la fiabilidad de la medición a largo plazo.

• Compensación automática de temperatura: Sensor de temperatura Pt1000 integrado que realiza una compensación automática en tiempo real para garantizar que la precisión de la medición no se vea afectada por las fluctuaciones de temperatura en el rango de temperatura de funcionamiento 0～40 ℃.

• Comunicación digital y anti-interferencia: Protocolo RS-485 Modbus RTU estándar que utiliza transmisión por cable blindado trenzado de 5 hilos, resistiendo eficazmente las interferencias electromagnéticas en sitios industriales, soportando redes de larga distancia y multi-nodo, y facilitando la integración.

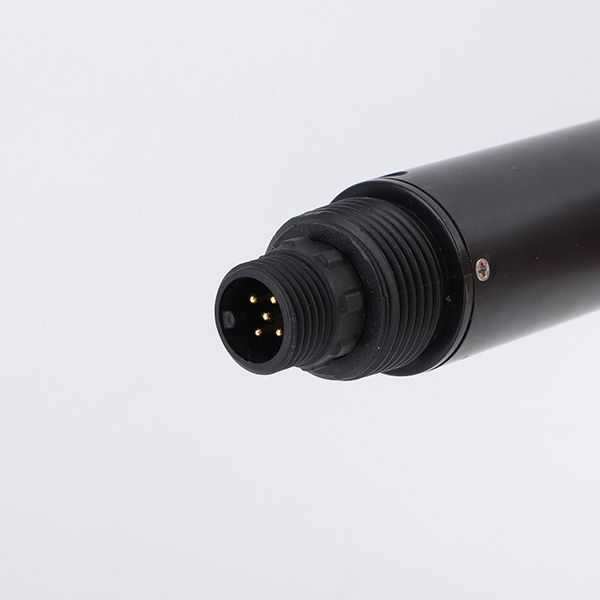

• Construcción de alto grado de protección: Todo el equipo alcanza el grado de protección IP68 y puede funcionar sumergido bajo el agua durante mucho tiempo (presión de trabajo ＜0,1 MPa). El conector impermeable M16 de 5 pines garantiza una conexión confiable y se adapta a entornos húmedos y corrosivos.

• Instalación y mantenimiento convenientes: Interfaz de rosca 3/4 NPT que soporta instalación sumergida o en tanque. El ángulo de instalación debe estar inclinado al menos 15° o más. La instalación invertida o horizontal está prohibida. Las operaciones de activación y calibración del electrodo son simples, y el método de calibración en dos puntos es conveniente para la implementación en sitio.

• Funcionamiento de bajo consumo: Consumo de energía de solo 0,2 W@12 V, adecuado para operación continua en línea y reducción del consumo energético general del sistema.

Estas características técnicas hacen del NBL-NHN-406 el dispositivo preferido para construir sistemas de monitoreo en línea de nitrógeno amoniacal, garantizando la continuidad y precisión de los datos mientras se reducen los costos de implementación de ingeniería y de operación/mantenimiento posterior.

Especificaciones técnicas del sensor en línea de nitrógeno amoniacal NBL-NHN-406-A

Escenarios de aplicación del sensor en línea de nitrógeno amoniacal NBL-NHN-406-A

1. Plantas de tratamiento de aguas residuales municipales: Monitoreo en tiempo real de la concentración de nitrógeno amoniacal en el agua de entrada y salida para optimizar el proceso de nitrificación-dénitrificación y garantizar que la calidad del efluente cumpla con las normas.

2. Sistemas de tratamiento de aguas residuales industriales: Monitoreo en línea de nitrógeno amoniacal para aguas residuales que contienen amoníaco en las industrias química, de acuicultura, de procesamiento de alimentos y otras, para apoyar el ajuste de procesos y la alerta temprana de excedentes.

3. Monitoreo ambiental de ríos, lagos y aguas superficiales: Instalación sumergida en secciones de monitoreo para lograr una recolección continua en línea de nitrógeno amoniacal, ayudando en la evaluación de la calidad del entorno acuático y el rastreo de la contaminación.

4. Gestión de la calidad del agua en acuicultura: Monitoreo de los niveles de nitrógeno amoniacal en el agua de acuicultura para prevenir que el exceso de nitrógeno amoniacal cause toxicidad en peces y camarones y garantizar la seguridad de la cría.

5. Agua de circulación industrial y sistemas de desnitrificación: Cooperación con el proceso de desnitrificación para proporcionar retroalimentación en tiempo real de los datos de nitrógeno amoniacal y optimizar la eficiencia del tratamiento.

Instrucciones de cableado e instalación

Durante la instalación, el sensor no debe instalarse invertido ni horizontalmente y debe inclinarse al menos 15° o más. Para la instalación en pared lateral o tubería, se recomienda utilizar un soporte de montaje dedicado. La ubicación de instalación debe evitar el impacto directo de un fuerte flujo de agua. Se recomienda la instalación sumergida en áreas de agua estable.

Conexión eléctrica (cable blindado trenzado de 5 hilos):

• Cable rojo → Alimentación positiva (12～24 VDC)

• Cable negro → Tierra (GND)

• Cable azul → 485A

• Cable verde → 485B

• Cable amarillo → Salida de corriente 4-20 mA (opcional, dejar flotante si no se usa)

Antes de energizar, verifique cuidadosamente el orden de los cables. Todos los puntos de conexión deben recibir un tratamiento de sellado impermeable estricto, y se deben seleccionar cables resistentes a la corrosión para adaptarse a entornos sumergidos o húmedos a largo plazo.

Preguntas frecuentes (FAQ)

Q1: ¿Qué opciones de rango soporta el NBL-NHN-406?

A: El sensor proporciona tres rangos: 0～10 mg/L, 0～100 mg/L y 0～1000 mg/L. Puede seleccionar el modelo apropiado según la concentración real de la calidad del agua para garantizar la precisión de la medición.

Q2: ¿Cuál es el impacto del sistema de referencia patentado en la vida útil del electrodo?

A: El líquido de referencia interno se filtra lentamente bajo una presión de 100 kPa, formando un entorno de referencia estable, prolongando significativamente la vida útil del electrodo, reduciendo el desvío y mejorando la estabilidad de la medición a largo plazo.

Q3: ¿Cómo calibrar el sensor?

A: Se utiliza la calibración en dos puntos (calibración del punto cero + calibración de la pendiente). El sensor está calibrado antes de salir de fábrica. Se recomienda realizar la calibración solo cuando el error supere el rango, utilizando la solución estándar correspondiente.

Q4: ¿El protocolo RS485 Modbus es conveniente para la integración del sistema?

A: El producto sigue estrictamente la norma Modbus RTU y puede conectarse directamente a PLC, DCS, pantallas táctiles o plataformas IoT. Soporta redes multi-nodo, tiene una fuerte capacidad anti-interferencia y es fácil de integrar.

Q5: ¿Cuáles son las precauciones para la instalación del sensor?

A: Durante la instalación, debe inclinarse más de 15°. La colocación invertida o horizontal está prohibida. Utiliza una interfaz 3/4 NPT y soporta instalación sumergida o en tanque. La instalación en pared lateral requiere un soporte de montaje.

Q6: ¿El electrodo necesita activación antes de su uso?

A: Sí. Antes de usar, retire el capuchón de protección, sumerja en agua limpia durante 2 horas para la activación, luego enjuague con agua desionizada antes de la prueba. Cuando no se use durante mucho tiempo, guárdelo seco.

Q7: ¿El producto soporta salida 4-20 mA?

A: Sí. La salida de corriente 4-20 mA está disponible como opción y puede usarse simultáneamente con la salida digital RS-485 para satisfacer los requisitos de acceso de diferentes sistemas de control.

Q8: ¿Cómo se define el período de garantía?

A: Todo el equipo proporciona una garantía de un año, y el electrodo como consumible tiene una garantía de seis meses. Se proporciona el servicio posventa correspondiente para daños no causados por el hombre.

Resumen e invitación a la cooperación

El sensor en línea de nitrógeno amoniacal NiuBoL NBL-NHN-406-A proporciona una solución de ingeniería profesional y estable para el monitoreo en línea de nitrógeno amoniacal gracias a su electrodo de referencia estable patentado, compensación automática de temperatura y solución de integración confiable RS485 Modbus. Ayuda a los integradores de sistemas y contratistas de ingeniería a lograr una recolección precisa y continua de datos de nitrógeno amoniacal en proyectos de tratamiento de aguas residuales, monitoreo ambiental y tratamiento de aguas industriales, reduciendo los costos de mantenimiento y mejorando la confiabilidad del sistema.

Si está planificando un sistema de monitoreo de nitrógeno amoniacal o necesita soporte técnico de selección para condiciones específicas de calidad del agua, no dude en contactar al equipo profesional de NiuBoL. Proporcionaremos sugerencias detalladas de configuración del producto, orientación de instalación y puesta en marcha, y garantía de suministro estable a largo plazo para promover conjuntamente la implementación de aplicaciones de monitoreo de calidad del agua más eficientes y confiables.

Hoja de datos del sensor en línea de nitrógeno amoniacal NBL-NHN-406-A

NBL-NHN-406 online ammonium nitrogen sensor.pdf
