Sensor de iones cobre en línea NBL-WQ-CU-4 | Electrodo selectivo de iones cobre de membrana cristalina | Monitoreo en línea de iones cobre

El sensor en línea de iones de cobre NiuBoL NBL-WQ-CU-4 utiliza un electrodo selectivo de iones de cobre de membrana cristalina patentado con compensación automática de temperatura. Está especialmente diseñado para aguas residuales industriales, procesos de galvanoplastia, monitoreo ambiental y escenarios de tratamiento de metales pesados, proporcionando soluciones de medición en línea en tiempo real de iones de cobre de alta estabilidad, alta precisión y bajo mantenimiento para ayudar a los integradores de sistemas y contratistas de ingeniería a controlar con precisión las emisiones de metales pesados y la regulación de procesos.

Monitoreo preciso de la concentración de iones de cobre en agua para ayudar a lograr una descarga conforme de metales pesados y control de calidad de procesos

Una concentración excesiva de iones de cobre en aguas residuales industriales, baños de galvanoplastia y cuerpos de agua ambientales puede conducir fácilmente a sanciones ambientales, corrosión de equipos y problemas de calidad del producto. El sensor en línea separado de iones de cobre NiuBoL NBL-WQ-CU-4 resuelve efectivamente los puntos débiles de los electrodos tradicionales, como vida útil corta, deriva grave, mantenimiento frecuente e integración de sistemas difícil, a través de un electrodo de membrana cristalina patentado y un diseño estable de grado industrial, proporcionando soporte profesional para un monitoreo continuo y confiable a largo plazo.

Tres ventajas principales

• Electrodo de membrana cristalina patentado alta estabilidad: La solución de referencia interna se filtra lentamente bajo presión de 1 bar, sistema de referencia estable, vida útil del electrodo significativamente prolongada.

• Compensación automática de alta precisión: Compensación automática de temperatura Pt1000, método de calibración de dos puntos, medición precisa y confiable.

• Protocolo industrial e integración fácil: Admite RS-485 (protocolo Modbus RTU) y salida 4-20mA opcional, acceso rápido a plataformas PLC, DCS, SCADA e IoT.

Resumen del sensor en línea de iones de cobre NBL-WQ-CU-4

El sensor en línea de iones de cobre NiuBoL NBL-WQ-CU-4 es un dispositivo profesional de monitoreo por electrodo selectivo de iones de membrana cristalina lanzado por NiuBoL, especialmente utilizado para la detección en línea rápida y precisa del contenido de iones de cobre en el agua.

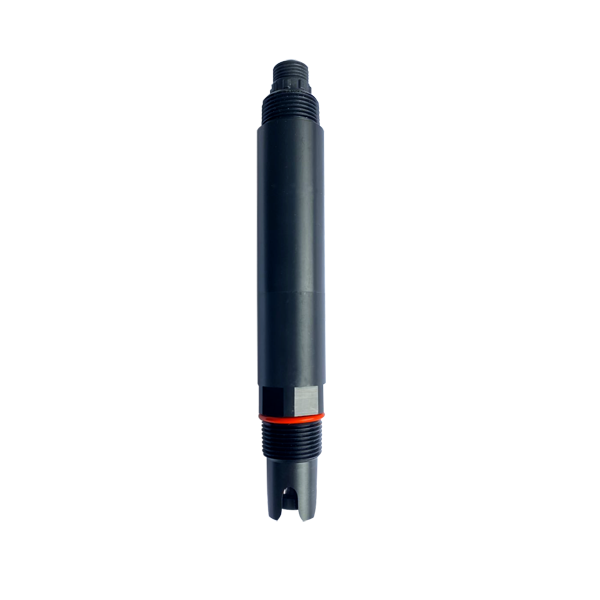

El producto se divide en dos versiones: NBL-WQ-CU-4A (tipo económico POM+ABS) y NBL-WQ-CU-4S (tipo resistente a la corrosión POM+316L), adaptándose a los requisitos de diferentes medios corrosivos. El alto grado de protección IP68 combinado con el método de instalación de rosca de tubería 3/4 NPT lo hace ampliamente adecuado para escenarios de instalación sumergida, en tubería y en tanque. La función de compensación automática de temperatura incorporada reduce efectivamente el impacto de los cambios de temperatura en los resultados de medición, satisfaciendo los requisitos estrictos de monitoreo de metales pesados en sitios industriales.

Ventajas clave del sensor en línea de iones de cobre NBL-WQ-CU-4

1. Electrodo de iones de cobre de membrana cristalina patentado
       Adopta un electrodo selectivo de iones de cobre patentado. La solución de referencia interna se filtra extremadamente lentamente a través del puente salino microporoso bajo presión ≥100 kPa, construyendo un sistema de referencia altamente estable. La vida útil del electrodo es mucho más larga que la de los electrodos industriales ordinarios, reduciendo efectivamente la frecuencia de reemplazo y los costos de operación y mantenimiento a largo plazo.

2. Rendimiento de medición de alta precisión
       Ofrece dos opciones de rango: 0～100 mg/L y 0～1000 mg/L. Resolución 0.01 mg/L (rango bajo), precisión ±10% de la lectura o ±1 mg/L, precisión de temperatura ±0.5℃, tiempo de respuesta T90 < 60 s, adecuado para monitoreo ambiental de baja concentración y tratamiento de aguas residuales de alta concentración.

3. Diseño de protección de grado industrial

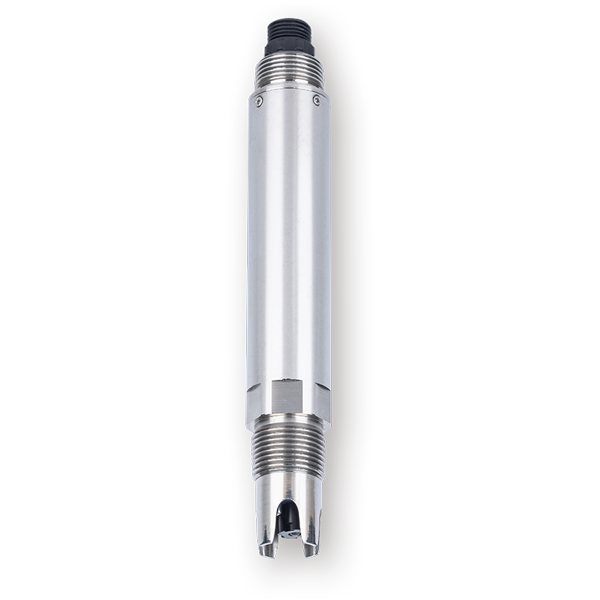

       El grado de protección IP68 permite un uso sumergido a largo plazo. El tipo 4A es adecuado para entornos convencionales, el tipo 4S utiliza una carcasa de acero inoxidable 316L, más adecuada para medios ácido-base o altamente corrosivos. El producto ha sido sometido a pruebas de envejecimiento y estabilidad de 72 horas antes de la entrega para garantizar su confiabilidad.

4. Instalación e integración del sistema amigable
       Diseño estándar con rosca de tubería 3/4 NPT para fácil instalación. El protocolo abierto Modbus RTU facilita la conexión rápida a varios sistemas de control por parte de los integradores de sistemas, acortando significativamente el ciclo de implementación del proyecto.

5. Mantenimiento simple y económico
       Admite calibración de dos puntos (cero + pendiente), viene con soluciones de calibración estándar de 1 mg/L y 10 mg/L. Se proporcionan pautas claras de limpieza, mantenimiento y activación del electrodo para reducir la dificultad de operación y mantenimiento en el sitio.

Especificaciones técnicas del sensor en línea de iones de cobre NBL-WQ-CU-4

Aplicaciones

• Tratamiento de aguas residuales de galvanoplastia: Monitoreo en tiempo real de la concentración de iones de cobre en el baño de galvanoplastia y aguas residuales para optimizar los procesos de recuperación y tratamiento.

• Tratamiento de aguas residuales industriales de metales pesados: Monitoreo en línea en puntos de vertido en industrias de fundición de cobre, placas de circuito, procesamiento de metales, etc. para garantizar vertidos conformes.

• Estaciones automáticas de monitoreo de calidad del agua ambiental: Monitoreo de fondo de iones de cobre en ríos, lagos y aguas alrededor de parques industriales, apoyando plataformas de supervisión ambiental.

• Agua de enfriamiento de circulación y control de agua de proceso: Prevenir la corrosión de equipos causada por acumulación de iones de cobre y guiar el dosificado químico de tratamiento de agua.

• Plantas de tratamiento de aguas residuales municipales y monitoreo de agua recuperada: Ayudar a evaluar la efectividad del proceso de eliminación de metales pesados y garantizar la seguridad del efluente.

Cableado e instalación

Notas de instalación: El sensor no debe instalarse boca abajo ni horizontalmente. Debe instalarse con una inclinación de al menos 15° para asegurar la filtración normal de la solución de referencia y el funcionamiento estable del electrodo.

Conexión eléctrica (cable blindado trenzado 5 conductores):

• Cable rojo → Alimentación positiva (12～24VCC)

• Cable negro → Tierra (GND)

• Cable azul → 485A

• Cable verde → 485B

• Cable amarillo → Salida de corriente (opcional, puede dejarse flotante si no se usa)

Preguntas frecuentes

P1. ¿Cuáles son los dos modelos de la serie NBL-WQ-CU-4? ¿Cómo elegir?

Se divide en tipo 4A (POM+ABS) y tipo 4S (POM+316L). Se recomienda el tipo 4A para aguas residuales convencionales, el tipo 4S se recomienda para medios altamente corrosivos.

P2. ¿Qué métodos de salida admite el sensor?

Protocolo RS-485 Modbus RTU estándar, admite salida de corriente 4-20mA opcional, fácil de conectar a varios sistemas de control industrial.

P3. ¿Cuál es la vida útil del electrodo de iones de cobre?

Adopta un diseño patentado de filtración lenta de solución de referencia con sistema de referencia estable. La vida útil del electrodo es significativamente más larga que la de los electrodos industriales ordinarios, dependiendo de las condiciones del medio y el mantenimiento.

P4. ¿Cuál es el método de calibración y las precauciones?

Adopta calibración de dos puntos (cero + pendiente). Calibrado de fábrica. No se recomienda calibrar con frecuencia, a menos que sea necesario. Dejar reposar 5 minutos para estabilidad para ambas soluciones cero y pendiente durante la calibración.

P5. ¿Cuáles son los requisitos de ángulo de instalación?

Debe instalarse en un ángulo mayor a 15°. No debe instalarse boca abajo ni horizontalmente. Esta es la clave para garantizar el funcionamiento normal del sistema de referencia.

P6. ¿Cómo activar y mantener el electrodo diariamente?

Remojar el nuevo electrodo en agua del grifo durante 24 horas para activación antes del primer uso; limpiar con agua destilada o desionizada y secar diariamente; almacenar seco y con botella de protección para almacenamiento a largo plazo.

P7. ¿Cuál es el rango de pH y temperatura de funcionamiento del sensor?

Temperatura de funcionamiento recomendada 0～40℃, valor de pH 4～10. Se obtiene el mejor rendimiento de medición dentro de este rango.

P8. ¿Cuál es la política de garantía del producto?

Garantía de un año para la máquina completa a partir de la fecha de venta. El electrodo, como consumible, tiene una garantía de seis meses. Las fallas causadas por uso inadecuado o daño humano no están cubiertas.

Resumen

El sensor en línea de iones de cobre NiuBoL NBL-WQ-CU-4 proporciona una herramienta profesional y confiable de detección en línea para el tratamiento de aguas residuales de metales pesados, el control de procesos de galvanoplastia y el monitoreo ambiental con su electrodo de membrana cristalina patentado, su sistema de referencia de alta estabilidad, su compensación automática de temperatura y su diseño de protección IP68. Ayuda a los equipos de ingeniería a dominar con precisión los parámetros clave de iones de cobre, garantizar la estabilidad de procesos y vertidos conformes, mientras reduce efectivamente los costos de operación y mantenimiento.

¿Necesita orientación para la selección de sensor de iones de cobre, tabla de direcciones de registro Modbus, instrucciones de solución de calibración o casos de aplicación de proyecto? No dude en contactar al equipo de soporte técnico de NiuBoL. Le proporcionaremos soluciones integrales y profesionales para el monitoreo de metales pesados en la calidad del agua.
