Medidor en línea de oxígeno disuelto en acuicultura y tratamiento de aguas residuales: Guía de selección de sensor de oxígeno disuelto por fluorescencia

Contexto Industrial y Ecológico: ¿Por qué el Oxígeno Disuelto (OD) es la "Línea de Vida" de los Ecosistemas Acuáticos?

En los sistemas de acuicultura de recirculación de alta densidad (RAS) y en el tratamiento de aguas residuales industriales urbanas, el oxígeno disuelto (OD) es un parámetro central que determina la eficiencia del metabolismo biológico y la estabilidad del sistema.

El OD se ve afectado conjuntamente por la temperatura, la presión atmosférica y los indicadores de calidad del agua: El aumento de la temperatura del agua reduce la solubilidad del oxígeno mientras acelera su consumo por peces, camarones y microorganismos; la baja presión atmosférica reduce la presión parcial de oxígeno, provocando su escape; la degradación de contaminantes como nitrógeno amoniacal y DQO depende de bacterias aeróbicas, consumiendo aún más oxígeno. Cuando el OD cae por debajo de 4 mg/L, la nitrificación aeróbica se estanca, proliferan las bacterias anaeróbicas, produciendo toxinas como el sulfuro de hidrógeno, causando asfixia en peces/camarones o deterioro del lodo. Por lo tanto, el control estable del OD es clave para romper el ciclo de deterioro de la calidad del agua.

Nota Adicional:En sistemas RAS de alta densidad, por cada caída de 1 mg/L en el oxígeno disuelto, las tasas de alimentación de peces/camarones pueden disminuir entre un 15% y un 25%, empeorando significativamente los índices de conversión alimenticia. En plantas de tratamiento de aguas residuales, la precisión del control de OD afecta directamente las tasas de eliminación de nitrógeno total y los indicadores de consumo energético, siendo una variable importante para el ahorro de energía y la reducción de carbono.

Análisis de Puntos Críticos: Desventajas Operativas del Control Manual Tradicional y los Medidores de OD de Membrana

La aireación manual tradicional basada en la experiencia tiene un retraso evidente, a menudo detectando problemas solo cuando los peces/camarones suben a la superficie a respirar o el lodo se ennegrece. Aunque los primeros medidores de OD de membrana (polarográficos) fueron ampliamente utilizados, presentan serias deficiencias de ingeniería:

• Requieren limpieza frecuente, y reemplazo de electrolito y membrana permeable (típicamente cada 2-4 semanas);

• Deriva de polarización que requiere calibración frecuente;

• Dependencia de la velocidad de flujo (>0.3 m/s), dando lecturas bajas en agua estancada;

• Susceptibles a interferencias y fallos por químicos como sulfuros.

Estos problemas conllevan altos costos de mantenimiento y poca fiabilidad de los datos, a menudo resultando en "fallo del sensor sin detección oportuna", lo que finalmente causa pérdidas en acuicultura o incumplimientos de los estándares de vertido.

Avance Tecnológico: Principio de Extinción de Fluorescencia Física y Análisis de Diferencia de Fase de NiuBoL

El NiuBoL NBL-WQ-DO utiliza el método de extinción de fluorescencia física, resolviendo completamente los defectos del método de membrana.

El LED del sensor emite luz azul modulada para excitar la tapa fluorescente, produciendo luz roja. Cuando las moléculas de oxígeno entran en contacto, la intensidad de la fluorescencia se debilita y su vida útil se acorta (efecto de extinción). El sistema calcula la concentración de oxígeno detectando con precisión la diferencia de fase (Δφ) entre la luz de excitación y de emisión, combinada con algoritmos de compensación de temperatura y salinidad.

Este método no consume oxígeno, no requiere electrolito, no tiene dependencia del flujo, ofrece alta resistencia a interferencias químicas como sulfuros, tiene un punto cero estable y un mantenimiento mínimo. En comparación con los métodos de membrana, su tasa de deriva a largo plazo se reduce en más del 80%, mejorando significativamente la fiabilidad de los datos.

Tabla de Parámetros Técnicos Centrales del Sensor de Oxígeno Disuelto por Fluorescencia NiuBoL NBL-WQ-DO

Soluciones de Integración de Sistemas Industriales Basadas en Escenarios

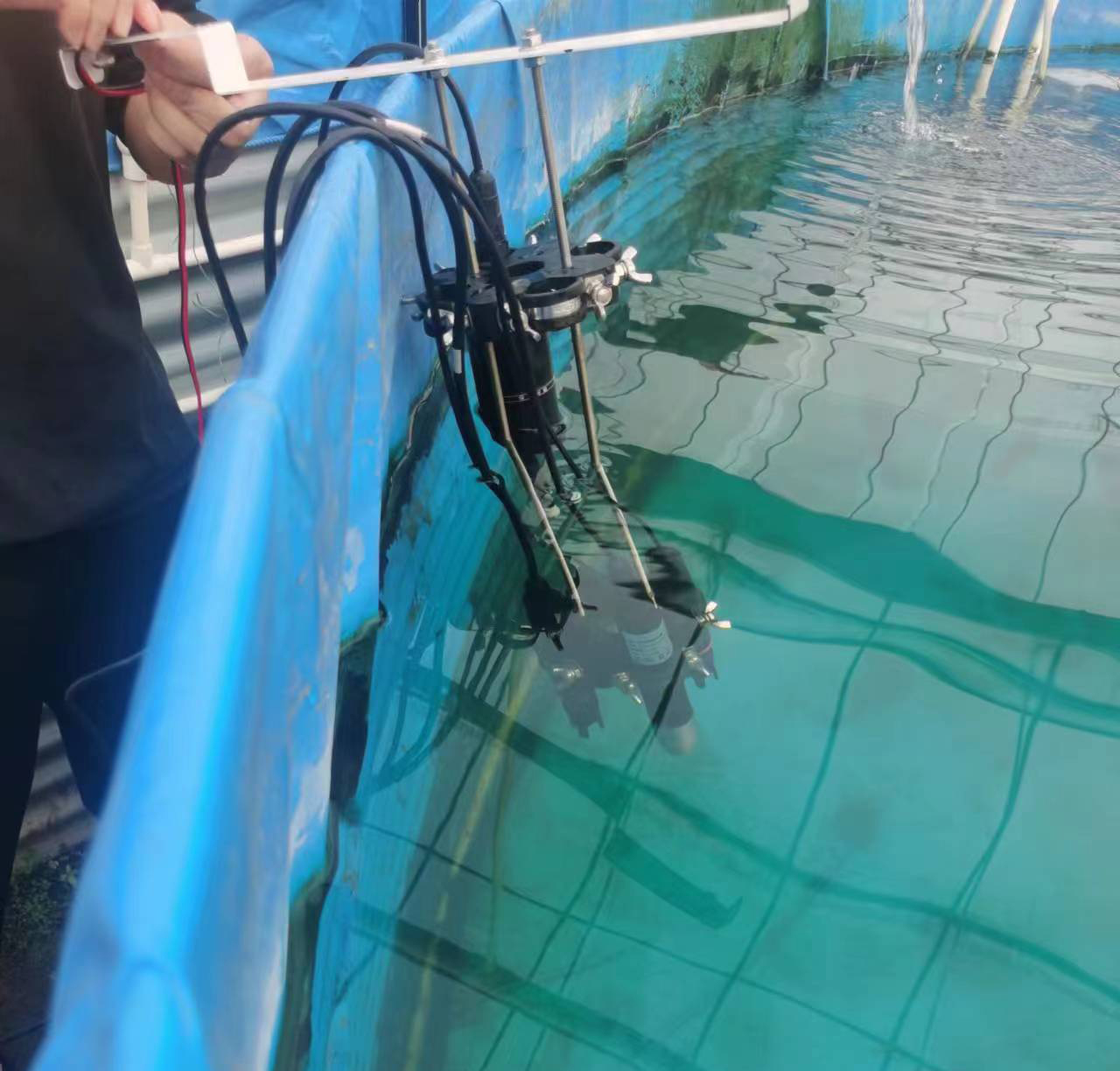

Escenario A: Sistema de Acuicultura de Recirculación de Alta Densidad (RAS)   Sumerja los sensores NBL-WQ-DO en posiciones clave de los tanques de acuicultura, conéctelos al PLC mediante RS-485. El PLC sondea los valores de OD cada 5 segundos. Cuando el OD cae por debajo de 6.5 mg/L, aumenta automáticamente la potencia del equipo de aireación de frecuencia variable; cuando supera los 8.5 mg/L, reduce la potencia, logrando un control de ahorro de energía preciso, ahorrando un 20%-30% de electricidad, mientras reduce el estrés de peces/camarones y mejora las tasas de supervivencia.

Escenario B: Tanque de Aireación de Planta de Tratamiento de Aguas Residuales Municipales   Instale el sensor en el centro de la zona aeróbica; la carcasa POM+316L resiste la abrasión por lodos. El sistema SCADA ajusta la frecuencia del soplador Roots basándose en la retroalimentación de OD en tiempo real, manteniendo el OD estable en 2.0 mg/L, reduciendo la sobreexposición al aire y las anomalías del lodo, optimizando la eficiencia de eliminación de nitrógeno total.

Escenario C: Estación de Monitoreo Automático de Aguas Superficiales   Instalado en boyas o soportes sumergibles, su consumo de energía ultra bajo se adapta a la energía solar. Logra medición precisa incluso en aguas estancadas, reduce significativamente la frecuencia de mantenimiento en campo, adecuado para la operación estable a largo plazo de sistemas de jefes de río y proyectos de monitoreo ecológico.

Guía de Evitación de Errores y Mantenimiento para la Integración de Sistemas de Agua Inteligentes

El NBL-WQ-DO admite compensación automática de temperatura. En entornos de salinidad fluctuante, los valores de compensación se pueden escribir a través de registros Modbus. El reemplazo de la tapa fluorescente es simple: solo desenrosque la pantalla protectora de luz, reemplace con una tapa nueva y realice la calibración de saturación de aire. Todo el proceso se puede completar en el lugar en 15 minutos.

En sistemas alimentados por energía solar, el uso de un diseño de suministro de energía programado + respuesta rápida puede mantener el consumo diario de energía del nodo extremadamente bajo, extendiendo en gran medida la autonomía del sistema y reduciendo la inversión total del proyecto.

Preguntas Frecuentes (FAQ)

P1: ¿Por qué el método de fluorescencia puede lograr una medición precisa incluso en agua estancada?   El método de fluorescencia no consume oxígeno y no presenta fenómeno de polarización por concentración, reflejando verdaderamente la concentración general de oxígeno.

P2: ¿Pueden los sulfuros dañar la tapa fluorescente?   No. El material fluorescente está incrustado en una matriz de polímero hidrófobo, ofreciendo una fuerte resistencia a la interferencia de sulfuros, nitrógeno amoniacal, etc.

P3: ¿Cómo realizar la compensación de salinidad?   Escriba el coeficiente de salinidad a través de Modbus; el sensor utiliza internamente la Ecuación de Estado del Agua de Mar Internacional para la corrección automática.

P4: ¿Qué limitaciones de presión tiene la instalación 3/4 NPT?   Resistencia a la presión ≤0.2 MPa (aproximadamente 20 m de profundidad de agua), adecuada para la mayoría de los escenarios de acuicultura y tratamiento de aguas residuales.

P5: ¿Proporcionan un manual de registro Modbus?

  Sí, se proporciona documentación de protocolo completa y código de ejemplo, que admite una integración rápida.

P6: ¿En cuánto se puede reducir el costo de mantenimiento integral a largo plazo del medidor de OD por fluorescencia en comparación con los métodos tradicionales de membrana?   R: En proyectos reales, el sensor de fluorescencia NiuBoL puede reducir los costos de mantenimiento anuales entre un 60% y un 75%. Los ahorros provienen principalmente de eliminar el frecuente reemplazo de electrolito y membrana permeable (el método de membrana requiere mantenimiento cada 1-2 meses), reducir significativamente la frecuencia de calibración en campo (el método de fluorescencia generalmente requiere calibración cada 3-6 meses) y el simple reemplazo de la tapa fluorescente (completado en el lugar en 15 minutos), reduciendo enormemente los gastos de mano de obra y repuestos.

P7: En entornos de agua de alta turbidez o con muchas algas, ¿es la tapa fluorescente susceptible a la contaminación que afecte la precisión de la medición?   R: La tapa fluorescente utiliza una matriz de polímero altamente reticulada e hidrófoba, ofreciendo una fuerte resistencia a la adhesión de algas y sólidos en suspensión. Incluso con una ligera adhesión superficial, siempre que las moléculas de oxígeno puedan difundirse normalmente, se puede mantener una alta precisión. Se recomienda usar un cepillo de limpieza automático o limpiar suavemente con un cepillo suave + agua limpia periódicamente, extendiendo aún más la vida útil de la tapa a 12-18 meses.

P8: Al conectar en red múltiples sensores NBL-WQ-DO en un bus RS-485, ¿cómo garantizar la estabilidad de la comunicación?   R: Se recomienda una topología en cadena (bus), con no más de 32 dispositivos por bus; se deben instalar resistencias terminadoras de 120Ω en ambos extremos del bus; use par trenzado apantallado con conexión a tierra en un extremo; para distancias de comunicación superiores a 300 metros, considere agregar repetidores RS-485 o reducir la velocidad de transmisión a 9600 bps. Los sensores NiuBoL cuentan con un watchdog de hardware incorporado y verificación CRC, reduciendo efectivamente las tasas de pérdida de paquetes en despliegues de campo.

Resumen

El control preciso del oxígeno disuelto es el núcleo de la acuicultura moderna y el tratamiento de aguas residuales. El sensor de fluorescencia de oxígeno disuelto NiuBoL NBL-WQ-DO, con sus ventajas de bajo mantenimiento, alta estabilidad y antiinterferencias, se ha convertido en la solución preferida para los integradores de sistemas. No solo reduce los costos operativos, sino que también proporciona una base de datos sólida para el control de bucle cerrado inteligente. Para el manual del protocolo Modbus, el documento técnico del proyecto o cotizaciones al por mayor, comuníquese con los ingenieros de aplicaciones de NiuBoL. Brindaremos soporte personalizado dentro de las 24 horas.
