Guía de selección de analizador multiparámetro para suministro de agua secundario | Parámetros estándar de sistemas de monitoreo en línea de agua potable e integración Modbus

Introducción: La Revolución de la Sala de Bombas, de "Muestreo Manual" a "Alerta al Segundo"

En los sistemas de suministro de agua secundario de edificios de gran altura, la retención en tanques, el envejecimiento de tuberías o la succión por presión negativa pueden provocar fácilmente el crecimiento microbiano y cambios repentinos de turbidez. El tradicional "muestreo manual mensual" sufre de retraso en los datos, sin poder capturar la ventana crítica de contaminación del agua, lo que supone una amenaza para la seguridad del agua potable de millones de residentes urbanos.

Con la implementación de la nueva versión de la "Especificación de Higiene para Instalaciones de Suministro de Agua Secundario" GB 17051-2025, las autoridades del agua fomentan explícitamente la instalación de sistemas de monitoreo de calidad del agua en línea para lograr un cambio de "detección posterior al evento" a "alerta en tiempo real". En este contexto, la Caja de Monitoreo de Calidad de Agua Multiparámetro en Línea para Suministro Secundario de Agua de NiuBoL (sistema integrado de pared/armario) integra sensores de grado industrial con tecnología IoT, proporcionando una solución de supervisión digital con características de mantenimiento sin reactivos, alta precisión, antiinterferencias y conectividad de comunicación estándar para salas de bombas inteligentes.

I. Enfoque Principal: Los "Cinco Parámetros de Oro" para el Monitoreo de Agua Potable

Es crucial distinguir: el monitoreo de suministro de agua secundario (agua potable) es completamente diferente al de aguas residuales o acuicultura. Para el agua potable, el sistema NiuBoL se centra en los siguientes cinco indicadores centrales con significado de ingeniería directo, cumpliendo plenamente con los "Estándares de Calidad del Agua Potable" GB 5749-2022 y los nuevos estándares nacionales.

1.1. Cloro Residual — La "Línea Vital" de la Seguridad Microbiológica   Significado de Ingeniería:Si el cloro residual decae demasiado rápido en los tanques de suministro secundario, las bacterias pueden proliferar fácilmente. Los estándares nacionales requieren un cloro residual en el punto final de la red (lado del usuario) no inferior a 0.05 mg/L.   Lógica de Monitoreo:NiuBoL utiliza un sensor de método de voltaje constante para monitorear la concentración de cloro libre en tiempo real. Si los valores caen consistentemente por debajo del umbral, indica que el tanque requiere recoloración o recirculación.

1.2. Turbidez — "Retroalimentación en Tiempo Real" de la Claridad   Significado de Ingeniería:Evalúa las partículas suspendidas en el agua. Un aumento repentino de la turbidez a menudo indica limpieza incompleta del tanque o perturbación de sedimentos en las tuberías.   Estándar Estricto:La turbidez del agua potable normalmente debe estar por debajo de 1 NTU. Una alta turbidez interfiere con la efectividad de la desinfección posterior y adsorbe metales pesados.

1.3. pH — "Indicador" de Corrosión de Tuberías

  Significado de Ingeniería:El rango estándar es 6.5 – 8.5. Un pH bajo corroe las tuberías de acero galvanizado, llevando a un "agua roja"; un pH alto reduce la actividad germicida del cloro residual.   Valor de Ingeniería:El monitoreo de pH en línea puede advertir sobre riesgos de envejecimiento/corrosión de tuberías y guiar los sistemas de dosificación de químicos para el ajuste de pH.

1.4. Conductividad/TDS — "Centinela" de la Pureza del Agua   Significado de Ingeniería:Evalúa los sólidos disueltos totales. En caso de daño en tuberías o reflujo de aguas residuales en el suministro secundario, los valores de TDS cambian abruptamente.   Valor de Ingeniería:Monitorear los cambios en la línea base de TDS es el indicador físico más directo de intrusión de contaminación externa.

1.5. Temperatura del Agua — "Catalizador" de la Actividad Biológica   Significado de Ingeniería:Las altas temperaturas de verano (>25°C) aceleran enormemente la reproducción bacteriana y la evaporación del cloro residual.   Valor de Ingeniería:Proporciona compensación algorítmica combinada con datos de cloro residual y activa alertas durante el calor extremo, indicando la necesidad de una desinfección mejorada.

Nota de Comparación:A diferencia del equipo de aguas residuales industriales que monitorea DQO, fósforo total y nitrógeno total, los cinco parámetros anteriores forman un ciclo cerrado para la evaluación de la seguridad de la calidad del suministro de agua secundario.

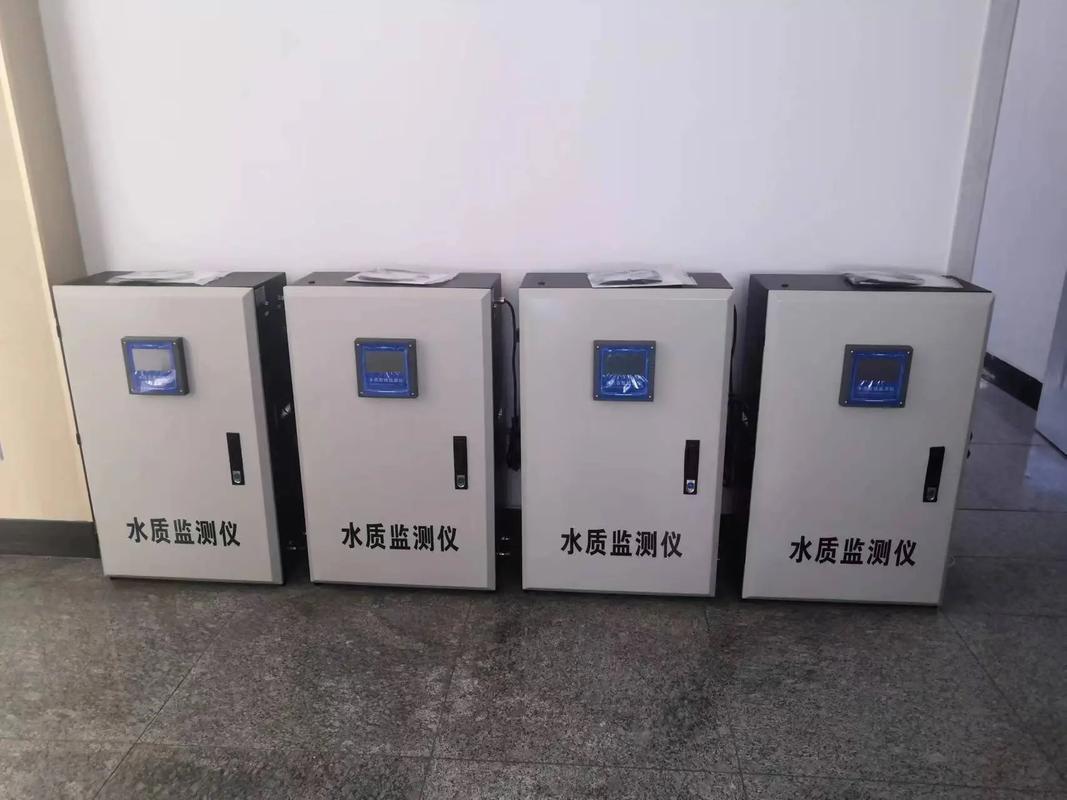

II. Arquitectura del Sistema: Caja de Monitoreo de Calidad de Agua Multiparámetro Integrada de NiuBoL

Para resolver los puntos críticos de instalación desordenada en campo e interferencia de sensores en salas de bombas, NiuBoL proporciona una caja de monitoreo de grado industrial preintegrada.

2.1. Diseño Estructural e Integración de Trayectoria de Agua   Recinto Integrado:Recinto empotrado/de gabinete con grado de protección IP54, integrando tuberías de agua, celdas de flujo de sensores y módulos de adquisición de datos.   Diseño de Eliminación de Burbujas y Estabilización de Flujo:Canal de flujo de eliminación de burbujas incorporado. Las tuberías de suministro de agua secundario tienen alta presión y muchas burbujas; los sensores ordinarios en tales entornos experimentan deriva de datos debido a la interferencia de burbujas. El diseño de canal de flujo de NiuBoL reduce significativamente la interferencia de burbujas en la turbidez (método de dispersión a 90°) y los electrodos de cloro residual, asegurando lecturas estables de baja turbidez (rango 0-1 NTU).   Control de Presión y Flujo Constante:El sistema integra válvulas reductoras de presión y válvulas de control de flujo, resolviendo el punto crítico de la industria de la sensibilidad de los sensores de cloro residual a la velocidad del flujo, asegurando una velocidad de flujo estable de las muestras de agua sobre el electrodo.

2.2. Tecnología Central del Sensor   Electrodo Combinado de Cloro Residual/pH/Temperatura:Utiliza sistema de tres electrodos de voltaje constante (trabajo, contador, referencia). En comparación con los métodos colorimétricos de membrana tradicionales, la solución de NiuBoL no requiere solución de relleno, ni membrana, ni consumo de reactivos, solo calibración periódica, reduciendo enormemente la carga de trabajo de mantenimiento (TCO).   Módulo de Turbidez:Fuente de luz LED cálida blanca que cumple con el estándar USEPA 180.1, resolución hasta 0.001 NTU, con función de autolimpieza, permitiendo operación estable a largo plazo en entornos de baja turbidez.

2.3. Adquisición de Datos y Comunicación   RTU Industrial:Integra un módulo de adquisición de datos que agrega todos los datos de los sensores.   Protocolo de Comunicación:Admite bus RS485, protocolo industrial estándar Modbus-RTU.   Transmisión Remota:Admite 4G, 5G y conexión Ethernet directa, conectándose perfectamente a la "Plataforma de Gestión Remota Inteligente de Suministro de Agua Secundario".

2.4. Tabla de Parámetros Técnicos del Sensor

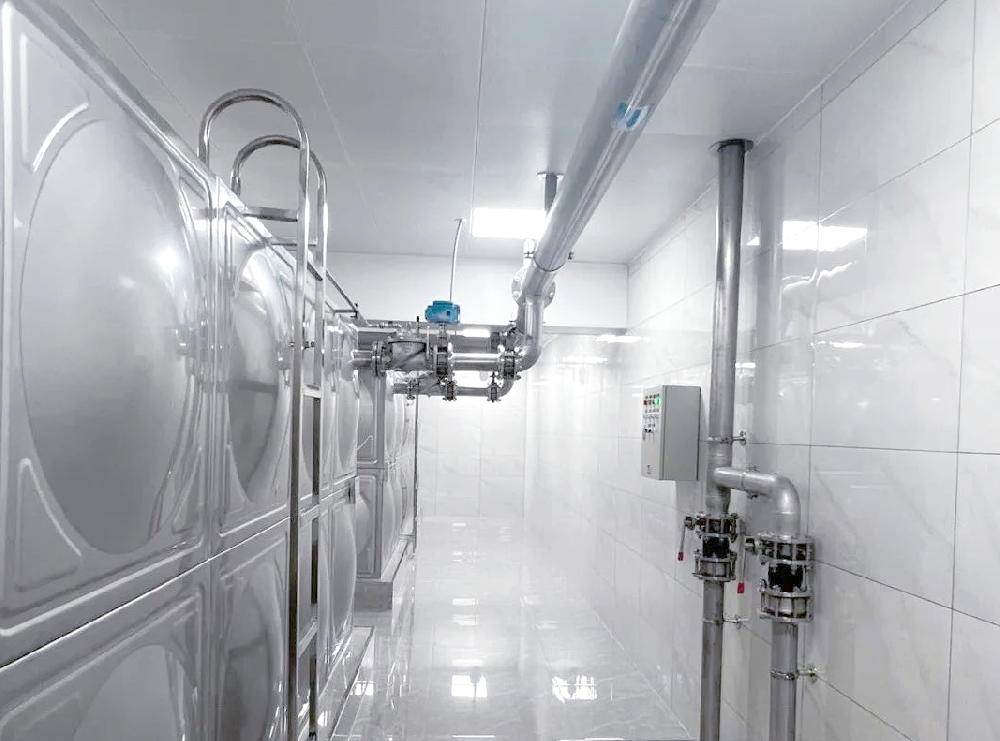

III. Práctica de Integración de Sala de Bombas Inteligente y Guía para Evitar Errores

Al integrar el sistema NiuBoL en una sala de bombas de suministro de agua secundario existente, los siguientes detalles de ingeniería determinan la efectividad de los datos de monitoreo:

3.1. Problemas de Control de Velocidad de Flujo y Presión   Riesgo:La presión de la red de tuberías municipal fluctúa mucho. Conectar sensores directamente a líneas de alta presión puede romper la membrana permeable del electrodo de cloro residual (si se usa el método de membrana) o causar lecturas de turbidez falsamente altas debido a burbujas.   Solución de NiuBoL:Válvula reductora de presión y celda de flujo tipo copa de flujo constante preinstaladas. Las muestras de agua se despresurizan primero, luego fluyen hacia arriba hacia la celda de flujo, asegurando que las burbujas sean expulsadas naturalmente y que los electrodos permanezcan sumergidos en agua que fluye constantemente a velocidad estable.

3.2. Integración de Datos y Compatibilidad de Plataforma   Riesgo:Muchos instrumentos de calidad del agua utilizan protocolos propietarios, dejando a los contratistas pasivos al desarrollar SCADA o conectarse a plataformas de la oficina de protección ambiental.   Solución de NiuBoL:Se adhiere estrictamente al protocolo abierto Modbus-RTU. Proporcionamos un mapa detallado de registros Modbus. Ya sea usando PLC Siemens, software SCADA doméstico o gateways IoT generales, la lectura y análisis de datos se pueden completar en 10 minutos.

3.3. Antiobstrucción y Limpieza para Mantenimiento a Largo Plazo   Riesgo:Incluso en entornos de agua potable, las películas microbianas se adhieren a las bombillas de vidrio de pH y a las lentes de turbidez, causando deriva de medición.   Solución de NiuBoL:Las cajas de monitoreo de NiuBoL ofrecen un módulo de limpieza automática opcional (cepillo electromagnético o ultrasónico), combinado con el diseño de derivación de bajo flujo del fabricante, extendiendo los ciclos de limpieza manual en más de 3 veces.

Preguntas Frecuentes (FAQ)

P1: ¿Cuáles son las ventajas y desventajas de mantenimiento del sensor de cloro residual de voltaje constante en comparación con el método de reactivo DPD?   R: Ventaja: sin reactivos y en tiempo real. El método de voltaje constante no requiere costosos agentes cromogénicos DPD ni tubos de bomba, no tiene problemas de eliminación de desechos líquidos y es adecuado para el monitoreo continuo 24/7. Desventaja: calibración. Aunque no requiere reactivos, todavía se requiere calibración periódica de cero y pendiente usando el método de titulación FAS o solución estándar.

P2: ¿Cómo interfieren las burbujas en el influente con las lecturas de turbidez? ¿Cómo resuelve NiuBoL esto?   R: Las burbujas causan reflexión y refracción ópticamente, elevando artificialmente la turbidez. NiuBoL utiliza una celda de flujo de eliminación de burbujas diseñada especialmente. Al cambiar la dirección del flujo de agua (entrada superior/salida superior o entrada inferior/salida superior) y agregar una cámara de amortiguación, las burbujas se ven forzadas a escapar por la parte superior, asegurando muestras de agua homogéneas en la zona de detección de turbidez.

P3: ¿Cómo corregir la deriva de respuesta de los sensores de pH en agua potable de baja conductividad?   R: El suministro de agua secundario es un entorno de baja fuerza iónica, donde las sondas de pH ordinarias responden lentamente. NiuBoL utiliza un circuito preamplificador de alta impedancia y un algoritmo de compensación de temperatura PT1000 incorporado, optimizando la ganancia de señal a nivel de software para entornos de baja conductividad para asegurar lecturas estables.

P4: ¿Cómo pueden las diferentes zonas de presión en edificios de gran altura conectarse a la caja de monitoreo de calidad del agua?   R: Para suministro dividido en zonas (zona baja, media, alta), cada zona tiene diferentes riesgos de calidad del agua. NiuBoL ofrece cajas de monitoreo de versión multicanal. Si el presupuesto es limitado, se debe dar prioridad al monitoreo del punto más desfavorable (piso más alto) y la tubería de salida principal del tanque de agua, ya que estas ubicaciones tienen la peor calidad del agua y reflejan mejor las vulnerabilidades del sistema.

P5: ¿La caja de monitoreo multiparámetro de NiuBoL admite la integración con plataformas de agua inteligente/oficina de protección ambiental de terceros?   R: Sí. Los dispositivos de NiuBoL no están bloqueados a una plataforma cerrada. Proporcionamos interfaces estándar Modbus-RTU (RS485) y podemos ayudar con interfaces API o conversión de protocolo MQTT. Siempre que la plataforma de terceros admita protocolos industriales estándar, la integración rápida es posible.

P6: ¿Proporcionan un mapa completo de registros Modbus y un SDK de desarrollo secundario?   R: Sí. La compra de productos de NiuBoL incluye documentación técnica completa, incluyendo tablas de direcciones de registro y ejemplos de protocolo de comunicación.

Resumen

Elegir la Caja de Monitoreo en Línea Multiparámetro para Suministro Secundario de Agua de NiuBoL significa seleccionar un sistema de monitoreo de sala de bombas con estabilidad de grado industrial y capacidades de conectividad abierta.

Proporcionamos no solo hardware, sino también soporte técnico de proceso completo, desde el diseño de planos de instalación de tuberías hasta la integración de protocolos de comunicación, con el objetivo de reducir significativamente la dificultad de integración del proyecto inicial y reducir drásticamente los costos de mantenimiento en campo (TCO) posterior causados por obstrucción de sensores o agotamiento de reactivos.

Actúe Ahora para Construir una Línea de Defensa de Agua Potable Segura:   Para solicitar materiales profesionales o cotizaciones de proyectos al por mayor, contacte a los ingenieros de aplicación de NiuBoL inmediatamente.   Nuestro equipo técnico proporcionará soporte de selección profesional 1 a 1 dentro de las 24 horas.
