Monitoreo preciso del proceso de tratamiento de aguas residuales con cianuro

Monitoreo preciso del proceso de tratamiento de aguas residuales con cianuro: Del control de proceso a la verificación final

En campos industriales como el galvanizado, la metalurgia y la coquización, el tratamiento seguro de las aguas residuales que contienen cianuro es el límite mínimo de cumplimiento ambiental. Debido a la alta toxicidad del cianuro, su descarga está sujeta a un control estricto. Para los equipos profesionales responsables de la integración de sistemas, la implementación de proyectos y el mantenimiento, la construcción de un sistema de tratamiento de aguas eficiente, estable y económico depende no solo de procesos maduros de cloración alcalina, sino también de un monitoreo preciso y un control inteligente de los parámetros clave de calidad del agua. Este artículo se centra en el núcleo del proceso, analiza en profundidad la lógica de control del pH y del potencial de oxidación-reducción (ORP), y explica el valor de verificación de los analizadores de cianuro en línea, proporcionando una referencia profesional para el diseño de su proyecto y la selección de equipos.

Proceso de cloración alcalina: Puntos clave de la oxidación por etapas y del control

El método de cloración alcalina es el método principal para tratar el cianuro libre y algunos cianuros complejos. Convierte completamente los iones de cianuro (CN⁻) en dióxido de carbono y nitrógeno no tóxicos mediante oxidación por etapas. Todo el proceso tiene requisitos estrictos en cuanto a la precisión de las condiciones de reacción.

1. Primera etapa: Oxidación parcial (CN⁻ → CNO⁻)

En condiciones fuertemente alcalinas (pH > 11), el cianuro es oxidado por hipoclorito a cianato con una toxicidad significativamente reducida. El riesgo principal de esta etapa radica en el control del pH. Si el pH desciende por debajo de 10, se generará gas de cloruro de cianógeno (CNCl) altamente tóxico. Al mismo tiempo, un pH insatisfactorio reducirá significativamente la velocidad de reacción, lo que provocará un sobredosaje de oxidantes (como hipoclorito de sodio) y un aumento de los costos operativos.

2. Segunda etapa: Oxidación completa (CNO⁻ → CO₂ + N₂)

Esta etapa ocurre en un entorno de pH cercano a la neutralidad (generalmente 7,5-8,0), hidrolizando ulteriormente el cianato. El foco de control es proporcionar un tiempo de residencia de reacción suficiente y condiciones ácidas adecuadas para garantizar una reacción completa.

Doble núcleo del control del proceso: Operación sinérgica de pH y ORP

Para lograr un funcionamiento automatizado y refinado del proceso, el control de retroalimentación en tiempo real del proceso de reacción debe basarse en sensores en línea.

Control preciso del pH: La piedra angular de la seguridad y la eficiencia

El pH es el “bastón de mando” que dirige la reacción de cloración alcalina. Un sistema de tratamiento en dos etapas típico requiere al menos dos sensores de pH de alto rendimiento:

• Sensor de pH de primera etapa: garantiza que la reacción se desarrolle en un rango alcalino fuerte seguro y eficiente (pH 11-12), evitando la generación de intermediarios altamente tóxicos y optimizando la cinética de reacción.

• Sensor de pH de segunda etapa: monitorea y mantiene el entorno de pH óptimo para la hidrólisis del cianato.

Recomendaciones de selección: Las aguas residuales industriales tienen una composición compleja y son propensas a envenenar y fallar el sistema de referencia del sensor. Es esencial seleccionar sensores de pH de grado industrial con diafragmas de difusión anti-incrustantes y anti-obstrucción (como PTFE) y uniones de referencia anti-envenenamiento (como diafragmas anulares de teflón y electrolito presurizable) para prolongar significativamente el ciclo de mantenimiento y garantizar datos continuos y confiables.

Monitoreo inteligente de ORP: “Visualización” del progreso de la reacción y juicio del punto final

El potencial de oxidación-reducción (ORP) refleja directamente el estado redox de la solución y es un parámetro clave para seguir el progreso de la reacción y lograr un control optimizado del dosificado.

• Lógica de control: A medida que avanza la reacción de oxidación, el valor de ORP aumenta gradualmente. Cuando los reactivos (cianuro o cianato) están casi agotados, la curva ascendente del valor de ORP entrará en un evidente “período de meseta”. Monitorear la llegada de este período de meseta permite juzgar inteligentemente el punto final de la reacción, ajustar o detener automáticamente el dosificado y evitar desperdicios.

• Rangos de control típicos:

Nota: Los valores ORP específicos varían según la calidad del agua y los electrodos, y requieren calibración en sitio.

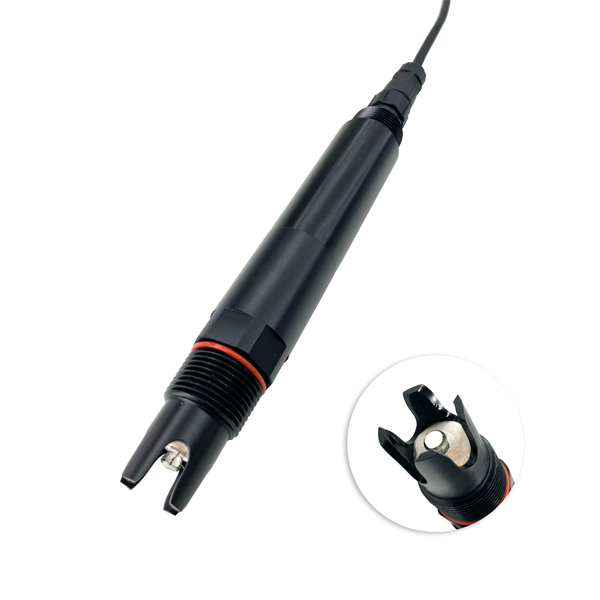

Recomendaciones de selección: Para medios que contienen oxidantes a base de cloro, se recomiendan sensores ORP con electrodos anulares de oro. En comparación con los electrodos de platino, los electrodos de oro ofrecen una respuesta más sensible y estable, y una medición más precisa en estas aplicaciones, proporcionando señales de alta calidad para el control preciso de las bombas dosificadoras.

Guardián final: Valor de verificación de los analizadores de cianuro en línea

El monitoreo de parámetros de proceso (pH/ORP) asegura “condiciones de reacción correctas” y “progreso de reacción completado”, pero si el efluente cumple absolutamente con las normas requiere una evidencia más directa. Los analizadores de cianuro en línea son el “árbitro” de la calidad final del agua y el “verificador” de la fiabilidad del proceso.

Principio colorimétrico y flujo de trabajo

Los analizadores de cianuro en línea dominantes utilizan el método colorimétrico. El ciclo de medición automatizado suele incluir los siguientes pasos:

1. Muestreo y preparación: recolección cuantitativa de muestras de agua y enjuague de la celda de reacción.

2. Enmascaramiento de interferencias y medición de referencia: adición de agentes enmascarantes para eliminar interferencias de cloro residual, sulfuros, etc., y realización de la primera medición fotométrica para obtener el valor de fondo.

3. Reacción de desarrollo de color y medición: adición de reactivos cromogénicos específicos y realización de la segunda medición fotométrica una vez completada la reacción.

4. Cálculo y salida: el instrumento calcula automáticamente la concentración de cianuro según la diferencia de absorbancia entre las dos mediciones y la curva de calibración, y la transmite a través de señales como 4-20 mA o Modbus.

Puntos clave de aplicación

El despliegue de analizadores en línea en los siguientes nodos puede mejorar significativamente el nivel técnico y la gestión del sistema:

• Monitoreo del punto de descarga final: monitorea continuamente la concentración total de cianuro para garantizar el cumplimiento de regulaciones como la Norma Integrada de Descarga de Aguas Residuales (GB 8978-1996) (por ejemplo, límite de 0,5 mg/L) y proporciona prueba de cumplimiento basada en datos.

• Puntos de verificación del proceso: instalados después de la oxidación en dos etapas para verificar en tiempo real la efectividad del tratamiento frontal y proporcionar una base para el ajuste fino del proceso.

• Monitoreo y precontrol de entrada: para escenarios con grandes fluctuaciones en la concentración de entrada, el monitoreo de la concentración de entrada puede utilizarse para lograr control anticipado, optimizar estrategias de dosificado y ahorrar costos.

Soluciones profesionales de análisis de calidad del agua de NiuBoL

NiuBoL se compromete a proporcionar instrumentos de monitoreo confiables y precisos para el tratamiento de aguas industriales. Entendemos la búsqueda de los proyectos de ingeniería por estabilidad a largo plazo de los equipos, precisión de los datos y bajos costos de mantenimiento.

Soporte de productos principales para escenarios de tratamiento de aguas residuales con cianuro:

Nuestros productos están diseñados para ser robustos y duraderos, adaptados a entornos industriales severos, y equipados con interfaces de datos claras y funciones de diagnóstico. Nuestro objetivo es convertirnos en su socio confiable a través de productos confiables y soporte técnico profesional, para construir juntos sistemas de tratamiento de aguas residuales eficientes y conformes.

FAQ

Q1: ¿Por qué el pH en la primera etapa debe controlarse estrictamente por encima de 11?

A1: Principalmente por consideraciones de seguridad y eficiencia. Cuando el pH está por debajo de 10, se genera gas de cloruro de cianógeno (CNCl) altamente tóxico y volátil, lo que representa un riesgo importante para la seguridad. Al mismo tiempo, un entorno de pH alto es una condición necesaria para que el hipoclorito oxide eficazmente el cianuro. Un pH insuficiente provocará velocidades de reacción extremadamente lentas y desperdicio de productos químicos.

Q2: Cuando el valor de ORP alcanza el período de meseta, ¿se puede detener el dosificado y considerar el tratamiento como completo?

A2: El período de meseta de ORP es un indicador importante de que la reacción se acerca a su finalización y se usa a menudo para detener automáticamente la bomba dosificadora. Sin embargo, no puede reemplazar completamente el análisis cuantitativo de la concentración final de cianuro en el efluente. Algunos cianuros complejos estables u otras sustancias reductoras en el agua pueden afectar las lecturas de ORP. Por lo tanto, el ORP se utiliza para la optimización del control del proceso, mientras que los analizadores en línea se utilizan para la verificación final de la concentración. La combinación de ambos es la mejor práctica.

Q3: ¿Cuáles son las ventajas de los sensores ORP con electrodo de oro en comparación con los electrodos de platino?

A3: En soluciones que contienen oxidantes a base de cloro (como hipoclorito de sodio), la superficie del electrodo de oro es más estable y menos propensa a formar películas de óxido, por lo que la respuesta del potencial es más rápida, más estable y con mejor reproducibilidad. Esto proporciona una base de medición más confiable para el control preciso del dosificado basado en ORP.

Q4: ¿La frecuencia de medición de los analizadores de cianuro en línea puede satisfacer las necesidades de alerta de contaminación repentina?

A4: El ciclo de medición de los analizadores en línea suele ser de 15-30 minutos por ciclo. Su valor principal radica en el monitoreo continuo de cumplimiento y el análisis de tendencias del proceso, más que en alertas de segundo nivel. Para excedencias repentinas en la entrada, el ajuste rápido del dosificado debe basarse en el control del proceso frontal mediante pH/ORP. El rol del analizador es proporcionar datos precisos verificados por métodos químicos para confirmar el cumplimiento estable a largo plazo.

Q5: ¿Qué condiciones del sitio deben considerarse al integrar analizadores en línea?

A5: Es necesario planificar: puntos de muestreo representativos (sin burbujas, pocos sólidos suspendidos); alimentación eléctrica estable; fuente de aire instrumental limpia (para accionar componentes neumáticos); espacio adecuado para colocar reactivos y líquido residual; y canales para conectar señales 4-20 mA o digitales a sistemas PLC/DCS.

Q6: ¿Cómo tratar aguas residuales que contienen cianuros complejos estables como el ferrocianuro?

A6: El método estándar de cloración alcalina tiene un efecto limitado sobre complejos estables como el ferricianuro y el ferrocianuro. Estas aguas residuales requieren tecnologías de pretratamiento más avanzadas, como recuperación ácida, ozono o procesos de oxidación avanzada Fenton para romper complejos. En la etapa inicial del proyecto se debe realizar un análisis exhaustivo de la composición de las aguas residuales.

Q7: ¿Cuál es la vida útil esperada y los puntos de mantenimiento de los sensores en aguas residuales con cianuro?

A7: Con un buen mantenimiento, la vida útil de los sensores suele ser de 1 a 2 años. Los puntos clave de mantenimiento incluyen: limpieza regular (por ejemplo, mensual) de las bombillas de electrodo con ácido suave o soluciones de limpieza especiales; inspección y reposición regular del electrolito de referencia; garantizar que los sensores estén instalados en piscinas de muestreo con flujo representativo para evitar incrustaciones u obstrucciones.

Q8: Como integrador, ¿en qué factores no relacionados con el precio se debe enfocar al seleccionar un proveedor de análisis de calidad del agua?

A8: Enfocarse en: 1) Fiabilidad del producto: MTBF (tiempo medio entre fallos), adaptabilidad ambiental (grado IP, temperatura de funcionamiento); 2) Soporte de aplicación: si el proveedor tiene rica experiencia de aplicación en la industria y puede proporcionar soporte de depuración en sitio y respuesta de emergencia; 3) Compatibilidad del sistema: si las señales de salida y los protocolos de comunicación (como Modbus, Profinet) se integran perfectamente con su sistema de control; 4) Costo del ciclo de vida: incluyendo el costo de consumibles de reactivos, ciclo de reemplazo de sensores y complejidad de calibración y mantenimiento.

Resumen

El tratamiento de aguas residuales industriales con cianuro ha pasado de un tratamiento extensivo a una era impulsada por datos y de control preciso. El monitoreo en tiempo real de pH y ORP forma el núcleo del bucle cerrado de control automatizado del proceso, directamente relacionado con la seguridad operativa y la rentabilidad. Los analizadores de cianuro en línea proporcionan una verificación cuantitativa objetiva y continua para la calidad del agua de descarga final y son herramientas esenciales para lograr una gestión inteligente y responder a regulaciones estrictas.

Para integradores de sistemas y empresas de ingeniería, seleccionar equipos de monitoreo de alta calidad con medición precisa, operación estable y mantenimiento conveniente es una inversión estratégica para mejorar el valor técnico agregado del proyecto, garantizar un funcionamiento estable a largo plazo y ganar la confianza de los clientes. Solo mediante la integración profunda de instrumentos de monitoreo confiables con un diseño de proceso razonable se puede construir una solución de tratamiento de aguas residuales con cianuro eficiente, conforme y económica.
