Guía de selección de tecnología de monitoreo en línea de pH industrial : Principios, aplicaciones e integración de sistemas de sensores de pH

En el tratamiento industrial de aguas, la producción química, los proyectos farmacéuticos y de protección ambiental, el valor de pH es un parámetro clave de control de proceso que afecta directamente la eficiencia de la reacción, la protección contra la corrosión de los equipos, la actividad microbiana y el cumplimiento de las descargas. Los integradores de sistemas y los contratistas de proyectos necesitan seleccionar métodos de medición de pH adecuados a las condiciones de trabajo para lograr la recolección de datos en tiempo real y el control en bucle cerrado.

El papel de prueba de pH tradicional se basa en los cambios de color de los indicadores ácido-base y solo es adecuado para una evaluación cualitativa aproximada en sitio. Los sensores industriales de pH en línea se basan en el principio del electrodo de vidrio, proporcionando una salida cuantitativa continua y de alta precisión, y admiten el protocolo RS-485 Modbus RTU para una fácil integración en plataformas PLC, SCADA o IoT. La serie de sensores de pH NiuBoL está optimizada para las características de diferentes medios, con el fin de satisfacer los requisitos de operación estable a largo plazo en entornos industriales complejos.

Principio de medición y limitaciones en ingeniería del papel de prueba de pH

La esencia del papel de prueba de pH es un papel filtro neutro impregnado con indicadores ácido-base mixtos. Logra una estimación semicuantitativa del valor de pH a través de las diferencias de color producidas por los cambios estructurales de los indicadores a diferentes concentraciones de iones hidrógeno.

Las combinaciones comunes de indicadores mixtos incluyen:

• Rojo de metilo (rango de cambio de color: pH 4,2 rojo ~ 6,2 amarillo)

• Verde de bromocresol (rango de cambio de color: pH 3,6 amarillo ~ 5,4 verde)

• Azul de bromotimol (rango de cambio de color: pH 6,7 amarillo ~ 7,5 azul)

Después de mezclar estos indicadores en ciertas proporciones, pueden cubrir el rango común de pH 4,5~9,0. Un ejemplo típico es la fenolftaleína: naranja en ácido fuerte (como H₂SO₄ concentrado); rojo púrpura en álcali diluido; el rojo púrpura desaparece rápidamente en álcali concentrado (>2 mol/L NaOH), reflejando la transición de su estructura molecular entre las formas lactona y quinona a diferentes valores de pH, lo que resulta en cambios en los espectros de absorción.

Características de aplicación en ingeniería:

• Ventajas: No requiere alimentación eléctrica, bajo costo, fácil de transportar, adecuado para cribado preliminar en sitio.

• Limitaciones: Baja resolución (generalmente 0,5~1 unidad de pH), gran error subjetivo en la lectura de color, incapacidad para registrar de forma continua, significativamente afectado por la temperatura y iones interferentes, no adecuado para soluciones de alta turbidez o coloreadas.

En proyectos industriales, el papel de prueba de pH se utiliza principalmente para la resolución de problemas de emergencia o verificación auxiliar, y no puede satisfacer los requisitos de control de proceso y trazabilidad de datos. Los integradores de sistemas suelen utilizarlo como método de respaldo en lugar de equipo de monitoreo principal en la etapa de diseño del esquema.

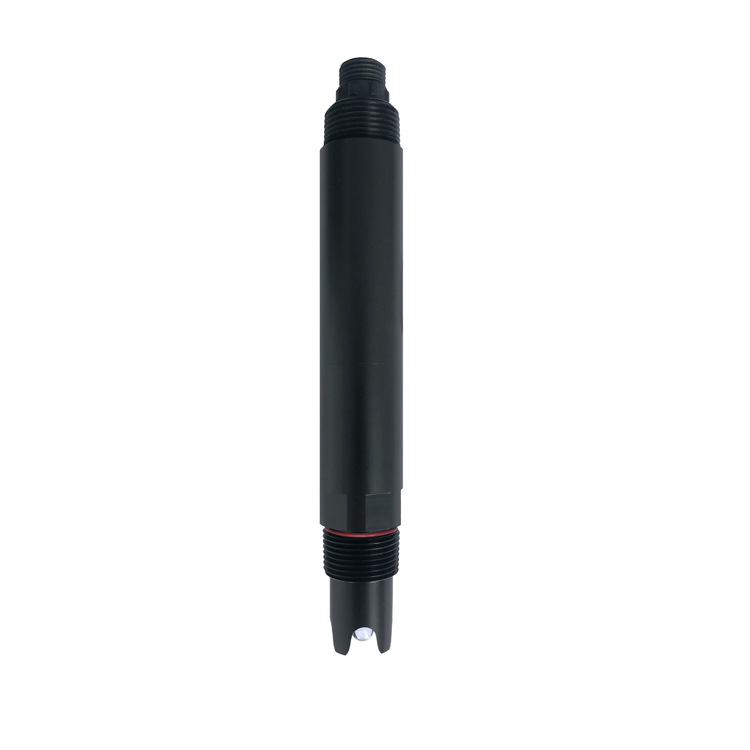

Principio de medición de los sensores industriales de pH

Los sensores industriales de pH en línea adoptan principalmente el método del electrodo de vidrio (electrodo selectivo de iones, ISE), midiendo el valor de pH de la solución basado en la diferencia de potencial generada por la permeación selectiva de los iones hidrógeno a través de la membrana de vidrio.

Estructura principal:

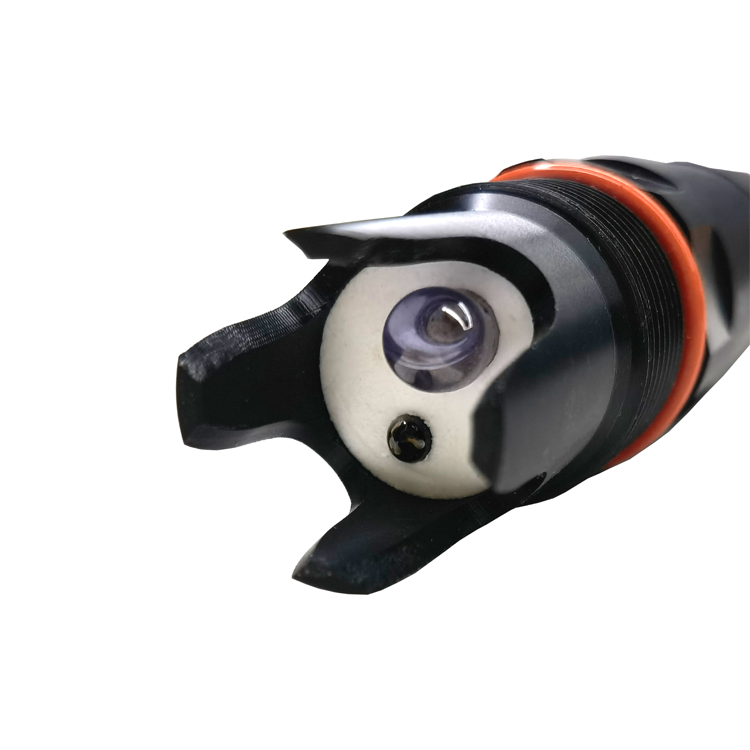

• Electrodo de medición (electrodo de vidrio): Fabricado con una membrana de vidrio especial sensible al pH en forma de bulbo de pared delgada o superficie plana, lleno de solución tampón de pH 7 (con concentración fija de H⁺). La estructura de silicato en la superficie de la membrana de vidrio puede adsorber selectivamente H⁺ para formar un potencial de frontera de fase.

• Electrodo de referencia: Proporciona un potencial de referencia estable, generalmente un electrodo Ag/AgCl, lleno de solución saturada de KCl, y contacta la solución de prueba a través de una unión líquida (cerámica o fibra).

• Sensor de temperatura: Elemento Pt1000 u otro incorporado para lograr la compensación automática de temperatura (ATC), ya que el valor de pH está relacionado con la temperatura (el pH del agua neutra es 7 a 25℃, y Kw cambia con la temperatura).

Principio de funcionamiento:

Cuando el electrodo de vidrio se sumerge en la solución de prueba, la diferencia en la actividad de H⁺ dentro y fuera de la membrana genera una diferencia de potencial (descrita por la ecuación de Nernst: E = E₀ - (2.303RT/F)·pH, donde R es la constante de los gases, T es la temperatura termodinámica y F es la constante de Faraday). Esta diferencia de potencial se compara con el potencial del electrodo de referencia y se convierte en valor de pH por el transmisor. La pendiente típica es de -59,16 mV/pH (25℃).

En comparación con el cambio de color del papel de prueba de pH, el método del electrodo de vidrio proporciona señales precisas a nivel de milivoltios, soporta una resolución de 0,01 pH y tiene un tiempo de respuesta generalmente <30 s, lo que lo hace adecuado para aplicaciones continuas en línea. Los sensores modernos también integran diseños anti-interferencias para reducir el error por iones sodio (a alta temperatura y pH elevado), la contaminación por proteínas o los efectos de los sulfuros.

Análisis comparativo del papel de prueba de pH y los sensores industriales de pH

El papel de prueba de pH es adecuado para una detección cualitativa puntual, mientras que los sensores industriales de pH son adecuados para escenarios de ingeniería que requieren precisión, continuidad e integración de datos.

• Precisión y fiabilidad: El papel de prueba se ve muy afectado por la lectura subjetiva de color, la temperatura y los iones coexistentes; los sensores pueden alcanzar ±0,1 pH después de un calibrado de dos o tres puntos y soportan compensación automática de temperatura.

• Respuesta y mantenimiento: El papel de prueba es instantáneo pero no repetible; los sensores responden rápidamente pero requieren limpieza regular de los electrodos, calibrado y atención al envejecimiento de la membrana de vidrio.

• Integración: El papel de prueba no puede emitir señales; los sensores soportan 4-20 mA o RS-485 Modbus RTU, facilitando la construcción de redes de monitoreo distribuidas.

• Condiciones de aplicación: El papel de prueba no resiste ácidos fuertes, álcalis fuertes ni alta turbidez; los sensores ofrecen opcionalmente formulaciones de vidrio resistentes a altas temperaturas y a la corrosión, así como materiales de carcasa (PPS, acero inoxidable 316L, etc.).

En la práctica de ingeniería, los integradores de sistemas suelen utilizar los sensores como método principal de monitoreo y el papel de prueba como herramienta auxiliar para la verificación del calibrado.

Escenarios de aplicación típicos de los sensores industriales de pH

Tratamiento de aguas residuales y proceso de desnitrificación: El pH del tanque de aireación se controla en el rango de 7,0-8,5, afectando la actividad de las bacterias nitrificantes. Los datos de pH en línea se vinculan con DO y nitrógeno amoniacal para optimizar la aireación y el dosificado de álcali, evitando que un pH bajo inhiba la nitrificación o que un pH alto cause inhibición por amoníaco libre.

Sistemas de agua de alimentación de calderas y agua de enfriamiento: El pH del agua de alimentación suele controlarse entre 8,5-9,5 para prevenir la corrosión por oxígeno y la incrustación. En agua de alta pureza con baja conductividad, se requieren electrodos de vidrio de baja resistencia especiales, combinados con el monitoreo de oxígeno disuelto para lograr un control combinado de desoxigenación y pH.

Tratamiento de aguas residuales químicas y de alta salinidad: El control preciso del pH en los reactores afecta el rendimiento y la seguridad. Los medios con alta salinidad o que contienen solventes orgánicos requieren sensores resistentes a la contaminación y a la corrosión química. Monitorear el pH antes de las unidades de concentración por membrana o evaporación para reducir los riesgos de incrustación.

Otros escenarios: fermentación farmacéutica, procesamiento de alimentos, aguas residuales de impresión y teñido, tratamiento de agua potable rural, etc. Los integradores de sistemas pueden personalizar los métodos de instalación según las características del medio (temperatura, presión, viscosidad, iones interferentes): sumergible, de flujo continuo, de inserción o retráctil.

Los sensores de pH NiuBoL admiten integración multiparámetro (como pH + ORP + temperatura), facilitando la construcción de estaciones de monitoreo de calidad del agua en todo el proceso.

Parámetros técnicos típicos de los sensores industriales de pH NiuBoL

(Nota: Los modelos específicos pueden personalizar las formulaciones de vidrio y los tipos de electrodo de referencia según la corrosividad del medio, la temperatura y la conductividad.)

Guía de selección de sensores de pH y precauciones de integración de sistemas

Puntos de selección (desde la perspectiva de los integradores de sistemas):

1. Correspondencia con las características del medio: Alta turbidez/altos lodos — seleccionar vidrio plano o tipo autolimpiable; agua de alta pureza/baja conductividad — seleccionar vidrio de baja resistencia; alta temperatura (>80℃) o álcali fuerte — seleccionar vidrio especial resistente a álcalis.

2. Método de instalación: Tipo sumergible adecuado para tanques; tipo de flujo continuo adecuado para derivaciones de tuberías y facilita el mantenimiento sin parar la producción; tipo retráctil adecuado para ocasiones de alta presión o reemplazos frecuentes.

3. Salida y protocolo: Se prefiere RS-485 Modbus RTU para soportar despliegue distribuido e integración con el sistema supervisor.

4. Rango de temperatura y presión: Confirmar las condiciones del sitio y reservar la función de compensación de temperatura.

5. Protección contra interferencias: Evaluar el impacto del error de sodio, sulfuros, proteínas, etc., y seleccionar las estructuras de electrodo de referencia correspondientes.

6. Costo del ciclo de vida: Enfocarse en la frecuencia de reemplazo de electrodos, el ciclo de calibrado y la disponibilidad de repuestos.

Precauciones de integración:

• Ubicación de instalación: Evitar zonas muertas, burbujas e impactos de flujo fuerte; reservar profundidad de inmersión suficiente.

• Transmisión de señal: Utilizar cables blindados para cableado de larga distancia, prestar atención a la puesta a tierra y protección contra rayos.

• Gestión del calibrado: Utilizar soluciones tampón estándar pH 4,00, 6,86, 9,18 para calibrado de dos o tres puntos, y registrar las tendencias de pendiente y punto cero.

• Estrategia de mantenimiento: Limpiar regularmente la membrana de vidrio (evitar rayaduras), comprobar la contaminación de la unión líquida; configurar dispositivos de limpieza automática para condiciones de alta contaminación.

• Enlace multiparámetro: Combinar datos de pH con ORP, DO y conductividad para lograr algoritmos avanzados de control de proceso.

• Diseño de redundancia: Instalar sensores principal y de respaldo en puntos de control clave para mejorar la fiabilidad del sistema.

Antes de la implementación del proyecto, se recomienda realizar pruebas de laboratorio de calidad del agua en sitio para verificar el rendimiento y la compatibilidad de los sensores.

FAQ

Q1: ¿Cómo utilizar juntos el papel de prueba de pH y los sensores industriales de pH en línea en proyectos de ingeniería?

A1: El papel de prueba de pH es adecuado para cribado rápido en sitio y verificación preliminar, mientras que los sensores industriales de pH se utilizan para el control continuo del proceso y el registro de datos. Los datos del sensor pueden servir como referencia para las lecturas del papel de prueba.

Q2: ¿Cuál es el principal desafío de los sensores de pH con electrodo de vidrio en aguas residuales de alta salinidad?

A2: Los entornos de alta salinidad son propensos al error de sodio y a la contaminación de la unión líquida. Durante la selección, se debe dar prioridad a los modelos que soportan compensación de salinidad o electrodos de referencia especiales.

Q3: ¿Qué requisitos especiales tiene el monitoreo de pH del agua de alimentación de calderas para los sensores?

A3: Se requieren electrodos adaptados a baja conductividad, con compensación precisa de temperatura. El rango debe centrarse en cubrir el intervalo 8,0-10,0 para garantizar la precisión del control de protección contra la corrosión.

Q4: ¿Cómo integrar los sensores de pH NiuBoL en sistemas SCADA existentes?

A4: Leer directamente los registros a través del protocolo RS-485 Modbus RTU, soportando la transmisión de valores estándar de pH, temperatura e información de diagnóstico sin conversión compleja.

Q5: ¿Cómo se determina generalmente el ciclo de calibrado de los sensores de pH?

A5: En condiciones normales, calibrar cada 1-3 meses; en entornos de alta contaminación o alta temperatura, reducir a mensual; juzgar el envejecimiento del electrodo mediante las tendencias de pendiente.

Q6: ¿Cuál es el rango típico de consigna para el control de pH en los tanques de aireación del tratamiento de aguas residuales?

A6: Los procesos de nitrificación suelen controlarse entre 7,0-8,5. Los valores específicos deben optimizarse en sitio en combinación con la tasa de eliminación de nitrógeno amoniacal y el consumo de alcalinidad.

Q7: ¿Cómo evaluar el costo de operación a largo plazo de los sensores de pH durante la selección?

A7: Considerar de forma integral la compra inicial, la frecuencia de reemplazo de electrodos, la mano de obra de mantenimiento, las pérdidas por paradas y la compatibilidad. El diseño modular y los electrodos de larga duración pueden reducir el costo total de propiedad.

Q8: ¿Cómo seleccionar sensores de pH en condiciones de alta temperatura o fuerte corrosión?

A8: Elegir formulaciones de vidrio resistentes a altas temperaturas y carcasas resistentes a la corrosión química (como PPS o aleaciones especiales), confirmar las clasificaciones de presión y temperatura; utilizar métodos de instalación retráctiles cuando sea necesario.

Resumen

El valor de pH es un parámetro central en el tratamiento industrial de aguas y el control de procesos. El papel de prueba de pH proporciona un medio cualitativo simple, mientras que los sensores industriales de pH en línea basados en el principio del electrodo de vidrio logran un monitoreo continuo de alta precisión y una integración de datos, satisfaciendo las necesidades de los integradores de sistemas en optimización de procesos, protección de equipos y cumplimiento ambiental.

La serie de sensores de pH NiuBoL ofrece opciones prácticas de ingeniería para proveedores de soluciones IoT y contratistas de proyectos con principios de medición confiables, métodos de instalación flexibles y buenos protocolos de comunicación. En proyectos como tratamiento de aguas residuales, sistemas de calderas y procesos químicos, el monitoreo preciso de pH puede mejorar significativamente la estabilidad operativa y la eficiencia. Si necesita consulta sobre selección de sensores, apoyo en diseño de esquemas o verificación de aplicación en sitio, por favor contacte al equipo profesional de NiuBoL para promover juntos la implementación confiable de proyectos de tratamiento de aguas y control de procesos.
