Tratamiento de reinyección de aguas producidas de yacimientos petrolíferos de baja permeabilidad : Proceso de filtración fina y tecnología de monitoreo inteligente

Reinyección de aguas producidas en yacimientos de baja permeabilidad: Integración profunda del proceso de filtración fina y la tecnología de monitoreo inteligente

En el campo del desarrollo de petróleo y gas, la proporción de reservas en yacimientos de baja permeabilidad ha aumentado año tras año, convirtiéndose en un importante punto de crecimiento para la exploración energética. Sin embargo, debido a sus estructuras únicas de microporos y microgargantas (nivel micrónico y submícron), las formaciones de baja permeabilidad imponen requisitos extremadamente altos sobre los índices físicos y químicos de la calidad del agua inyectada.

Para los integradores de sistemas y contratistas de ingeniería, cómo convertir las aguas producidas en “agua de reinyección verde” que cumpla con las normas mediante procesos eficientes de tratamiento de agua de inyección, e integrar métodos de monitoreo automatizado para proteger la permeabilidad de la formación, es el núcleo de la entrega exitosa del proyecto.

Características físicas de las formaciones de baja permeabilidad y restricciones sobre la calidad del agua de reinyección

Las características del yacimiento en los campos petrolíferos de baja permeabilidad se manifiestan por diámetros de garganta de poro extremadamente pequeños y alta resistencia a la percolación. Si el contenido de sólidos suspendidos en el agua de reinyección es demasiado alto o el tamaño de partícula es inadecuado, causará rápidamente un taponamiento de la formación.

1. Barrera física de la estructura de microporos y microgargantas

La estructura porosa de los yacimientos de baja permeabilidad está compuesta principalmente de microporos y microgargantas. Según la mecánica de fluidos y la teoría de protección de formaciones, el tamaño de las partículas sólidas en el agua inyectada debe controlarse estrictamente dentro de 1/5 del radio de la garganta del poro. Si el tamaño de partícula supera este umbral, las partículas formarán un taponamiento por puenteo en la garganta, provocando un fuerte aumento de la presión de inyección de agua y acortando la vida útil de los pozos de petróleo.

2. Parámetros clave de los indicadores de calidad del agua

En las normas de las principales compañías petroleras internacionales, para formaciones de baja permeabilidad, normalmente se requieren los siguientes parámetros:

• Contenido de sólidos suspendidos (SS): controlado entre 0,1 mg/L - 0,5 mg/L.

• Tamaño mediano de partícula: generalmente se requiere que sea inferior a 0,5 μm.

• Contenido de aceite: debe reducirse por debajo de 5 mg/L mediante medios físicos y químicos para evitar que las gotas de aceite se coalescan y bloqueen los canales finos.

Ruta del proceso de tratamiento de aguas producidas: Del pretratamiento a la filtración fina

El núcleo para lograr una reinyección eficiente radica en la lógica de “tratamiento en cascada”, que elimina los contaminantes capa por capa mediante barreras físicas y químicas de múltiples etapas.

1. Tratamiento primario: Desaceitado por gravedad y granulación gruesa

Utilizando la diferencia de densidad entre el agua producida y el agua, primero ingresa al tanque de desaceitado a presión para una sedimentación preliminar. Luego, a través del tanque de granulación gruesa, se utilizan rellenos lipófilos para promover la coalescencia de pequeñas gotas de aceite en gotas grandes, mejorando la eficiencia de desaceitado.

2. Tratamiento secundario: Etapa de prefiltración

El rol del prefiltro es eliminar las sustancias petroleras no disueltas y los sólidos suspendidos de mayor diámetro en las aguas residuales. En la práctica de ingeniería internacional, los prefiltros comúnmente utilizados incluyen:

• Filtro de cáscara de nuez: Con sus propiedades únicas de superficie hidrófila y repelente al aceite, presenta ventajas significativas en intensidad de lavado a contracorriente y regeneración del material filtrante.

• Filtro dual de alta velocidad: Con alta velocidad de filtración y gran capacidad de retención de suciedad, es la opción principal en la etapa de pretratamiento.

3. Tratamiento terciario: Filtración fina y separación por membrana

Esta es la clave del tratamiento de agua de inyección en yacimientos de baja permeabilidad. Las partículas submicrónicas en las aguas residuales se eliminan mediante filtros finos (o membranas de ultrafiltración/microfiltración de flujo cruzado). La tecnología de tratamiento por membrana, gracias a su principio de tamizado mecánico, puede producir de forma estable agua de reinyección de alta calidad, con tasas de reinyección que generalmente alcanzan más del 98%.

Aplicación del sistema de monitoreo inteligente NiuBoL en los procesos de inyección de agua

En escenarios industriales B2B, solo el equipo de procesamiento no es suficiente. Los integradores de sistemas necesitan una solución automatizada que pueda detectar en tiempo real los cambios en la calidad del agua y lograr un control en bucle cerrado. Los sensores digitales proporcionados por NiuBoL pueden integrarse perfectamente en la arquitectura PLC o DCS de los sistemas de tratamiento de agua de inyección.

Tabla de parámetros de sensores de monitoreo de calidad del agua de grado industrial NiuBoL

Detalles técnicos clave para mejorar la eficiencia de integración del sistema

1. Conexión perfecta de protocolos digitales

Toda la gama de sensores de NiuBoL adopta el protocolo RS485 Modbus-RTU. Para los proveedores de soluciones IoT, esto significa una fácil conexión en cascada de colectores multiparámetro, reducción de costos de cableado y garantía de integridad de los datos durante la transmisión a larga distancia en sitios industriales.

2. Optimización de la lógica inteligente de lavado a contracorriente

Al integrar los sensores de presión diferencial y de turbidez de NiuBoL, los integradores de sistemas pueden desarrollar “algoritmos de control inteligente de lavado a contracorriente”. Cuando la presión diferencial antes y después del filtro fino alcanza el umbral establecido, o cuando la turbidez del efluente fluctúa anormalmente, se activa automáticamente el programa de lavado a contracorriente. Esto no solo protege los costosos elementos filtrantes o módulos de membrana, sino que también garantiza la estabilidad continua de la calidad del agua inyectada.

3. Adaptabilidad ambiental y fiabilidad

El entorno de los sitios petroleros es duro, con riesgos como alta mineralización y corrosión por sulfuro de hidrógeno. Los sensores NiuBoL adoptan grado de protección IP68 y ofrecen opciones de material en acero inoxidable o POM para garantizar un funcionamiento a largo plazo en condiciones extremas de trabajo.

FAQ

Q1: En la inyección de agua en yacimientos de baja permeabilidad, ¿por qué el tamaño mediano de partícula es más crítico que el contenido de aceite?

A1: El contenido de aceite se puede ajustar con agentes químicos, pero el tamaño mediano de partícula determina directamente si se producirá un taponamiento físico irreversible en la formación. Una vez que la estructura de microporos y microgargantas se tapona, el costo de reparación es extremadamente alto. Por lo tanto, el monitoreo del tamaño de partícula en la etapa de filtración fina es de suma importancia.

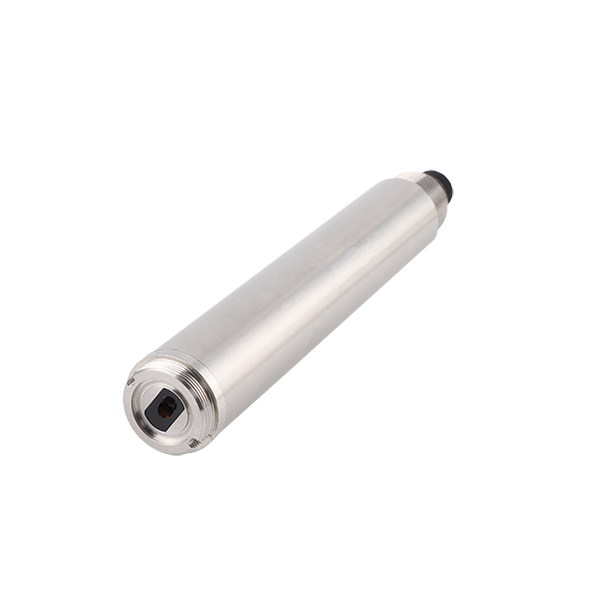

Q2: ¿Cómo maneja el sensor de aceite en agua de NiuBoL las interferencias de componentes complejos en las aguas producidas?

A2: Nuestros sensores utilizan tecnología de fluorescencia ultravioleta con longitudes de onda específicas, dirigidas específicamente a los hidrocarburos petroleros, evitando efectivamente el impacto de los sólidos suspendidos y la coloración en los resultados de medición. Son muy adecuados para monitoreo en línea en tiempo real.

Q3: ¿Cuáles son las ventajas del protocolo RS485 Modbus-RTU en el control de grupo de campos petroleros?

A3: Este protocolo permite conectar hasta 255 dispositivos en un mismo bus, con una distancia de comunicación de hasta 1200 metros, lo que lo hace extremadamente adecuado para proyectos B2B con disposiciones dispersas y control centralizado en campos petroleros.

Q4: ¿Cómo prolongar efectivamente la vida útil de los filtros finos?

A4: La clave radica en la estabilidad del pretratamiento aguas arriba. Se recomienda integrar el monitor de turbidez en tiempo real de NiuBoL después del tanque de granulación gruesa. Una vez que falle el pretratamiento, cortar inmediatamente la entrada de agua al filtro fino posterior para evitar el taponamiento explosivo del elemento filtrante.

Q5: ¿La inyección de agua en yacimientos de baja permeabilidad tiene requisitos especiales para el valor de pH?

A5: Sí. Las fluctuaciones violentas del pH pueden causar la expansión de minerales arcillosos en la formación o provocar incrustaciones y precipitados en el agua de reinyección. El monitoreo en tiempo real con los sensores de pH de NiuBoL permite controlar con precisión el dosificado de inhibidores de incrustaciones y neutralizantes.

Q6: ¿La tecnología de tratamiento por membrana presenta graves problemas de ensuciamiento de membrana en aguas producidas?

A6: Sí, existe. Sin embargo, mediante tecnología de flujo cruzado combinada con limpieza química regular (CIP), y utilizando la retroalimentación en tiempo real de los sensores NiuBoL para compensación dinámica de presión, se puede extender significativamente la vida útil de la membrana.

Q7: ¿NiuBoL proporciona certificación a prueba de explosión para sus productos?

A7: Para entornos petroquímicos especiales, ofrecemos soluciones de selección a prueba de explosión que cumplen con las normas industriales para satisfacer los requisitos de seguridad y cumplimiento en sitio.

Q8: ¿Cómo conectar estos sensores a las plataformas IoT existentes?

A8: Los sensores generan direcciones de registros Modbus estándar. Cualquier gateway con interfaz RS485 (como DTU, RTU) puede leer fácilmente los datos y subirlos a sistemas en la nube o SCADA locales.

Resumen

El desarrollo de yacimientos de baja permeabilidad es un proyecto sistemático. El tratamiento de las aguas producidas para su reinyección no solo es un requisito de las políticas de protección ambiental, sino también la clave para mantener una producción estable y en aumento en los campos petroleros.

Mediante la introducción de procesos de tratamiento refinados —desde el desaceitado a presión hasta la separación por membrana de alta precisión— y combinando la tecnología de sensores digitales de NiuBoL, los integradores de sistemas pueden ofrecer a los desarrolladores de campos petroleros una solución completa en bucle cerrado desde la “recolección de datos” hasta el “control del proceso”. Este enfoque de toma de decisiones basado en datos mejorará significativamente la tasa de agua de reinyección conforme, reducirá los costos de mantenimiento y ayudará a los campos petroleros a lograr un desarrollo verdaderamente verde y sostenible.
