Guía de integración de ingeniería para sistemas de monitoreo en línea de la calidad del agua potable rural

Guía de integración de ingeniería para el sistema de monitoreo en línea de la calidad del agua potable rural: Soluciones de monitoreo en tiempo real desde la fuente hasta la red de tuberías

La seguridad del agua potable rural enfrenta problemas como inventario poco claro de las fuentes de agua, baja frecuencia de monitoreo y pobre rendimiento en tiempo real de los datos. El suministro descentralizado de agua de pozo y las pequeñas plantas de agua centralizadas son fácilmente afectados por fuentes de contaminación agrícola difusa, aguas residuales domésticas y condiciones geológicas, lo que provoca fluctuaciones en los indicadores de turbidez, nitrógeno amoniacal, nitrógeno nítrico, hierro y manganeso, y metales pesados. Los integradores de sistemas y contratistas de proyectos necesitan construir un sistema de monitoreo en línea de todo el proceso, desde la captación de la fuente de agua hasta el extremo del usuario, logrando la carga automática de datos a las plataformas de monitoreo a nivel de municipio o condado, apoyando la respuesta de alerta temprana y la gestión en bucle cerrado de la protección de las fuentes de agua.

La serie de analizadores de calidad del agua NiuBoL adopta diseños sumergibles y de flujo continuo, soportando combinaciones multiparámetro como pH, turbidez, cloro residual, nitrógeno amoniacal, fósforo total y nitrógeno nítrico. El protocolo RS-485 Modbus RTU facilita la integración en RTU, PLC o pasarelas edge IoT, adaptándose a las condiciones rurales con suministro eléctrico inestable y mano de obra de mantenimiento limitada.

Requisitos de ingeniería y base normativa para el monitoreo del agua potable rural

El agua potable rural proviene principalmente de agua de pozo subterránea, agua superficial o manantiales de montaña. Según la “Norma de Calidad del Agua Potable” (GB 5749-2022), deben controlarse estrictamente las propiedades sensoriales, los indicadores toxicológicos, los indicadores microbiológicos y los indicadores radioactivos. Los parámetros de monitoreo convencionales incluyen color, turbidez, valor de pH, dureza total, sólidos disueltos totales, nitrógeno amoniacal, hierro, manganeso, nitrógeno nítrico, fluoruro, etc.; después de la desinfección es necesario monitorear el cloro residual o el dióxido de cloro residual.

El muestreo manual tradicional y las pruebas de laboratorio presentan problemas de baja cobertura y poca oportunidad, lo que impide detectar a tiempo los lavados por lluvia, la infiltración de fertilizantes o la contaminación secundaria en la red de tuberías. Los sistemas de monitoreo en línea pueden desplegarse en los siguientes nodos clave:

• Captación de la fuente de agua (boca de pozo o embalse)

• Secciones del proceso de tratamiento (sedimentación, filtración, desinfección)

• Agua tratada y extremos de la red de tuberías

A través de la recolección continua de datos y el análisis de tendencias, las empresas de ingeniería pueden optimizar las cantidades de dosificación y los ciclos de lavado a contracorriente de los filtros, y combinar con monitoreo por video para lograr un juicio remoto del estado de operación de los equipos y anomalías en sitio, mejorando el nivel de gestión refinada de los proyectos de suministro de agua rural.

Arquitectura típica del sistema de monitoreo en línea de la calidad del agua potable rural

El sistema se divide generalmente en tres capas: capa de percepción frontal, capa de transmisión de datos y capa de plataforma de aplicación:

• Percepción frontal: sensores de calidad del agua de un parámetro o multiparámetro instalados en bocas de pozo, unidades de tratamiento y puntos de monitoreo de la red de tuberías.

• Capa de transmisión: RTU o pasarelas edge 4G/5G, que soportan la carga remota de datos en baja potencia y el almacenamiento local de datos durante la desconexión de red.

• Capa de plataforma: centro de monitoreo en la nube o local, que realiza visualización de datos, alarmas de superación, estadísticas de informes y visualización en mapa GIS.

Los integradores de sistemas pueden elegir estaciones de monitoreo fijas, estaciones pequeñas de montaje en pared o soluciones móviles alimentadas por energía solar según la escala de suministro de agua. Las fuentes de agua se centran en monitorear turbidez, pH, nitrógeno amoniacal y conductividad; las secciones de tratamiento añaden cloro residual y fósforo total; los extremos de la red de tuberías se centran en las tendencias de disminución del cloro residual.

Parámetros clave de monitoreo y su significado en ingeniería

El agua potable rural requiere un monitoreo dirigido de los siguientes parámetros. Los instrumentos NiuBoL soportan configuración según demanda para evitar inversiones redundantes:

Turbidez: Refleja el contenido de materia particulada y los riesgos de eficiencia de desinfección. Las fuentes de agua rurales se ven significativamente afectadas por los lavados estacionales. Los turbidímetros en línea pueden vincularse con los procesos de sedimentación y filtración para ajustes, con el objetivo controlado en ≤1 NTU.

Cloro residual (Cloro total): Indicador central de la efectividad de la desinfección. Mantener el cloro residual en el extremo de la red de tuberías en el rango de 0,05-0,5 mg/L puede controlar eficazmente el recrecimiento microbiano. Los analizadores de cloro residual en línea soportan enlace automático con los equipos de cloración.

Nitrógeno amoniacal: Indicador importante de contaminación orgánica e infiltración de fertilizantes. El exceso de nitrógeno amoniacal en el agua de pozo suele ir acompañado de un aumento del nitrógeno nítrico. Los sensores de nitrógeno amoniacal en línea ayudan a detectar tempranamente problemas de protección de la fuente de agua.

pH y conductividad: El pH afecta la corrosión de la red de tuberías y la eficiencia de la desinfección; la conductividad ayuda a evaluar los sólidos disueltos totales y el contenido mineral.

Fósforo total y nitrógeno nítrico: Controlar los riesgos de eutrofización y la contaminación de las aguas subterráneas. El exceso de nitrógeno nítrico es un problema común en el agua de pozo rural.

Indicadores metálicos: Hierro y manganeso (afectan las propiedades sensoriales y el bloqueo de tuberías), arsénico, plomo, cadmio, cromo hexavalente, etc., seleccionando módulos dedicados según el fondo geológico local.

Los usuarios pueden seleccionar instrumentos dirigidos según sus necesidades específicas, como el uso de analizadores de fósforo total en línea para el fósforo total y monitores de nitrógeno amoniacal en línea para el nitrógeno amoniacal, logrando una inversión precisa.

Escenarios de aplicación típicos (desde la perspectiva de los integradores de sistemas):

• Proyectos de suministro descentralizado de agua de pozo: Instalar sondas multiparámetro sumergibles en las bocas de los pozos para recolectar en tiempo real datos de pH, turbidez, nitrógeno amoniacal y oxígeno disuelto, y cargarlos a los puntos de monitoreo a nivel de aldea a través de RTU. Combinar con cámaras en sitio para visualización remota del estado de los equipos y anomalías en las tapas de los pozos.

• Pequeñas plantas de agua centralizadas: Establecer puntos de monitoreo en la entrada de agua, efluente filtrado y agua tratada desinfectada para formar un control en bucle cerrado de todo el proceso, optimizando el dosificado de químicos y el momento del lavado a contracorriente.

• Monitoreo de extremos de la red de tuberías: Desplegar puntos cerca de embalses a nivel de aldea o usuarios finales, centrándose en las tendencias de disminución del cloro residual y los riesgos de contaminación secundaria.

• Actualización y renovación IoT: Añadir sensores y pasarelas edge a las instalaciones existentes de suministro de agua para soportar la gestión unificada en plataforma y el mantenimiento remoto de múltiples municipios.

Parámetros técnicos típicos de los instrumentos de monitoreo de calidad del agua potable rural NiuBoL

Los instrumentos de la serie NiuBoL adoptan un diseño modular, soportando uso independiente de un solo parámetro o estaciones integradas multiparámetro, adaptándose a las condiciones de los sitios rurales.

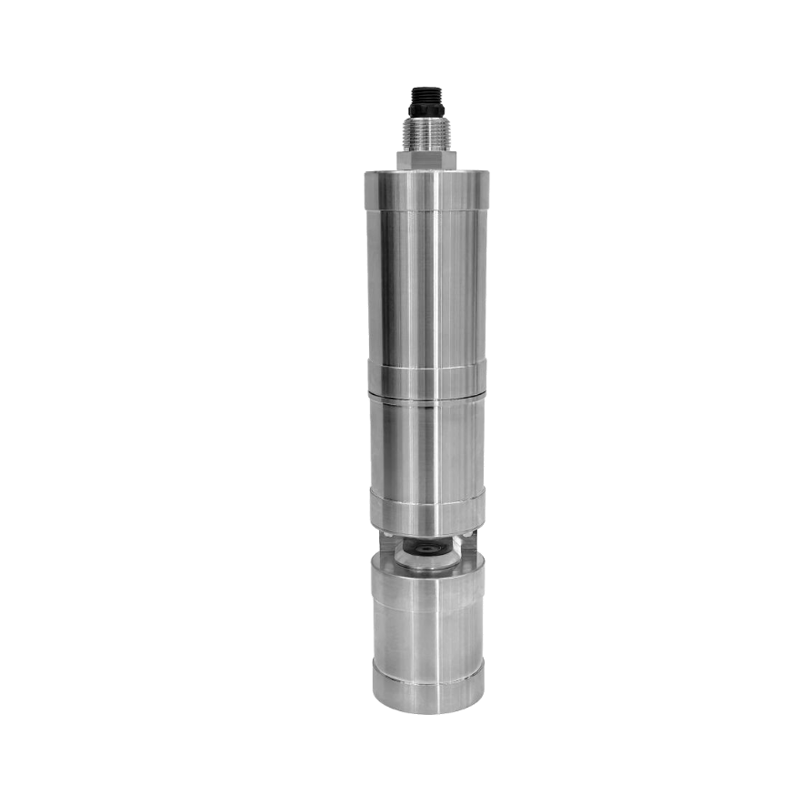

Parámetros técnicos de referencia del analizador multiparámetro de calidad del agua

(Nota: Los modelos específicos permiten rangos personalizados, materiales de carcasa (POM/acero inoxidable 316L), longitudes de cable y grado de protección IP68. El diseño de bajo consumo es adecuado para escenarios alimentados por energía solar.)

Guía de integración y selección del sistema de monitoreo de calidad del agua

Puntos de selección:

1. Enfoque en parámetros: Priorizar los parámetros de alto riesgo según las características locales de la fuente de agua y los requisitos de GB 5749-2022 para evitar un despliegue integral que aumente los costos.

2. Forma de instalación: Se recomienda el tipo sumergible para aguas de pozo y embalses; el tipo de flujo en derivación se recomienda para tuberías, facilitando el mantenimiento.

3. Protocolo de comunicación: RS-485 Modbus RTU es la opción principal, con 4-20 mA opcional, facilitando la integración con RTU existentes.

4. Adaptabilidad ambiental: Bajo consumo de energía (<5 W), amplio rango de temperatura, protección IP68 y soluciones de alimentación solar + batería para hacer frente al suministro eléctrico inestable en zonas rurales.

5. Facilidad de mantenimiento: Priorizar modelos con compensación automática de temperatura, larga vida útil de electrodos y limpieza sencilla para reducir la frecuencia de inspecciones manuales.

Precauciones de integración:

• Planificación de puntos: Cubrir al menos la fuente de agua, los nodos clave de tratamiento y los extremos de la red de tuberías; determinar la densidad según la longitud de la red y el nivel de riesgo.

• Fiabilidad de los datos: Priorizar la transmisión 4G/5G en zonas con señal débil; el equipo cuenta con caché integrada para evitar pérdida de datos durante la desconexión de red.

• Mecanismo de alarma: Establecer umbrales dobles para advertencia y alarma, vinculados con válvulas o equipos acústicos y visuales.

• Calibración y mantenimiento: Recomendar calibración con solución estándar cada 1-3 meses y verificar regularmente la contaminación en la superficie de los sensores.

• Enlace con video: Integrar cámaras para monitoreo sincrónico del estado de operación de los equipos y anomalías en sitio.

• Escalabilidad: Reservar interfaces para soportar la adición futura de monitoreo de caudal, nivel o presión para formar un sistema IoT completo de suministro de agua.

Durante la fase de implementación del proyecto, se recomienda completar la verificación del esquema basada en la encuesta de calidad del agua en sitio y datos de pruebas de laboratorio.

FAQ

Q1: ¿Qué parámetros de monitoreo principales son adecuados para proyectos de suministro descentralizado de agua de pozo en zonas rurales?

A1: Priorizar turbidez, pH, nitrógeno amoniacal, cloro residual y conductividad. En áreas geológicas de alto riesgo se pueden añadir módulos de hierro-manganeso o nitrógeno nítrico. Las sondas multiparámetro sumergibles son fáciles de instalar y adecuadas para aplicaciones en bocas de pozo.

Q2: ¿Cómo integrar los sensores NiuBoL en las plataformas IoT de suministro de agua rural?

A2: Conectarse directamente al RTU o pasarela mediante el protocolo RS-485 Modbus RTU, soportando lectura estándar de datos y configuración remota. La plataforma puede lograr una gestión unificada de múltiples sitios.

Q3: ¿Cuál es el rol principal del monitoreo de cloro residual en los extremos de la red de tuberías?

A3: Conocer en tiempo real la disminución del desinfectante para prevenir la contaminación secundaria y el crecimiento microbiano, guiando la optimización del dosificado de cloro para garantizar que la calidad del agua en el extremo cumpla con las normas.

Q4: ¿Cómo garantizar el funcionamiento continuo del sistema de monitoreo cuando el suministro eléctrico rural es inestable?

A4: Utilizar instrumentos de bajo consumo y configurar soluciones de alimentación con paneles solares y baterías; el equipo soporta almacenamiento de datos durante cortes de energía y funciones de reconexión automática.

Q5: ¿Qué significado guía tiene la GB 5749-2022 para el monitoreo en línea del agua potable rural?

A5: Exige el control de indicadores como turbidez ≤1 NTU, nitrógeno amoniacal ≤0,5 mg/L, nitrógeno nítrico ≤10 mg/L (como N), etc. Los sistemas en línea pueden verificar continuamente el cumplimiento de la calidad del agua tratada y del agua en la red de tuberías.

Q6: ¿Cómo ayuda el monitoreo en línea de nitrógeno amoniacal a determinar las fuentes de contaminación en proyectos de agua de pozo rurales?

A6: El aumento de nitrógeno amoniacal suele indicar contaminación orgánica o infiltración de fertilizantes. Combinado con las tendencias de pH y nitrógeno nítrico, permite localizar rápidamente los puntos débiles en la protección de la fuente de agua.

Q7: ¿Cómo organizar el ciclo de mantenimiento diario de las estaciones de monitoreo multiparámetro?

A7: Se recomienda limpieza y calibración rutinaria cada 1-3 meses, dependiendo del grado de contaminación del agua y la frecuencia de uso.

Q8: ¿Cómo pueden los integradores de sistemas controlar la inversión total en proyectos de monitoreo de agua potable rural?

A8: Adoptar configuración modular dirigida y desplegar sensores por etapas según el nivel de riesgo; seleccionar equipos de bajo mantenimiento para reducir los costos de operación y mantenimiento a largo plazo; utilizar la infraestructura RTU existente para reducir construcciones redundantes.

Resumen

El monitoreo en línea de la calidad del agua potable rural es un medio técnico importante para mejorar la gestión de la seguridad del suministro de agua y lograr la combinación de protección de la fuente de agua y prevención de la contaminación. Al desplegar instrumentos en línea para parámetros clave como turbidez, cloro residual, nitrógeno amoniacal y pH, los integradores de sistemas pueden construir una red de monitoreo en tiempo real y confiable para apoyar decisiones de operación y mantenimiento basadas en datos.

Los analizadores de calidad del agua NiuBoL proporcionan soluciones de integración prácticas para proveedores de soluciones IoT y contratistas de proyectos con diseño modular, soporte estable de protocolos y adaptabilidad ambiental. En proyectos de nueva construcción o modernización de suministro de agua rural, los sistemas de monitoreo en línea pueden mejorar significativamente la oportunidad de los datos y reducir los costos de mano de obra. Si necesita discusión sobre configuración de parámetros, optimización de esquemas o apoyo para pruebas en sitio, por favor contacte al equipo profesional de NiuBoL para promover juntos la implementación estable de proyectos de seguridad del agua potable rural.
