Sensor de clorofila en línea por método de fluorescencia óptica NBL-CHLO-406-S : Para monitoreo de lagos y ríos, acuicultura

NBL-CHLO-406-S Sensor en línea de clorofila por fluorescencia óptica

Resumen del producto

El sensor en línea de clorofila NiuBoL NBL-CHLO-406-S es un sensor óptico integrado que utiliza las características de fluorescencia de la clorofila a para lograr un monitoreo continuo y de alta precisión de la biomasa de fitoplancton en el agua. El sensor incorpora una función de compensación de temperatura y puede emitir simultáneamente datos de concentración de clorofila y temperatura, proporcionando una base confiable para la evaluación de la eutrofización y los cambios dinámicos de las algas en los cuerpos de agua.

El sensor tiene una estructura robusta, rendimiento estable y bajos requisitos de mantenimiento. Es especialmente adecuado para su despliegue por integradores de sistemas y contratistas de ingeniería en estaciones de monitoreo ambiental, granjas de acuicultura y proyectos de investigación científica. NiuBoL se compromete con la investigación y desarrollo de sensores de calidad del agua IoT de grado industrial. A través de una salida digital de alta estabilidad, ayuda a los usuarios a construir redes de monitoreo del entorno acuático en tiempo real y confiables, apoyando la protección ecológica y la toma de decisiones en producción.

Ventajas principales del sensor en línea de clorofila NBL-CHLO-406-S

El NBL-CHLO-406-S se centra en la estabilidad a largo plazo y la facilidad de integración en aplicaciones de ingeniería. Las principales ventajas técnicas se reflejan en los siguientes aspectos:

• Sistema de medición óptica de alta precisión: Adopta tecnología óptica de vanguardia con un rango de medición de 0～400 μg/L, resolución de 0,1 μg/L, precisión de ±3 % (clorofila) y ±0,3 ℃ (temperatura). La calibración en dos puntos garantiza una alta linealidad de medición, respuesta rápida y bajo deriva, adecuado para uso en línea a largo plazo.

• Fuerte adaptabilidad ambiental y capacidad de protección: Nivel de protección IP68, soporta instalación sumergida hasta 20 metros de profundidad. La carcasa de acero inoxidable 316 ofrece excelente resistencia a la corrosión y es adecuada para agua dulce, agua de mar y diversos cuerpos de agua industriales. Temperatura de funcionamiento 0～50 ℃, sensor de temperatura integrado que realiza compensación automática para mejorar la fiabilidad de los datos en entornos complejos.

• Diseño de bajo consumo y anti-interferencia: Consumo de energía de solo 0,2 W@12 V. La característica de bajo consumo facilita la alimentación solar o el despliegue remoto. El procesamiento de señal digital suprime eficazmente interferencias como la luz ambiental para garantizar señales estables.

• Fácil integración: Interfaz RS-485 estándar que sigue el protocolo Modbus/RTU (salida 4-20 mA opcional), puede conectarse directamente a sistemas de control de automatización existentes o plataformas IoT sin conversiones complejas. Bajos requisitos de distancia de instalación (pared lateral >3 cm, fondo >10 cm) hacen que el despliegue en sitio sea flexible.

• Fácil mantenimiento y estabilidad a largo plazo: La ventana de medición es simple de limpiar y mantener, y no requiere calibraciones frecuentes. El sensor ha pasado pruebas de envejecimiento y estabilidad de 72 horas. Los componentes ópticos y electrónicos de precisión internos están diseñados para ser sin mantenimiento, reduciendo el costo del ciclo de vida completo.

Estas ventajas permiten al NBL-CHLO-406-S mantener la consistencia de los datos en proyectos de monitoreo de algas en el agua, reduciendo significativamente la inversión en operación y mantenimiento, y cumpliendo con los estrictos requisitos de los proyectos de ingeniería en cuanto a fiabilidad y rendimiento en tiempo real.

Especificaciones técnicas

Nota: El sensor emite simultáneamente los parámetros de concentración de clorofila y temperatura. El cable es de par trenzado blindado de 4 hilos, y el cable amarillo es para salida de corriente (dejar en flotación cuando no se use).

Escenarios de aplicación del sensor en línea de clorofila NBL-CHLO-406-S

El sensor en línea de clorofila NBL-CHLO-406-S se utiliza ampliamente en el monitoreo del entorno acuático y la gestión de la acuicultura. Puede servir como parámetro indicador importante de la biomasa de algas:

1. Monitoreo ambiental de ríos, lagos y entornos marinos: Despliegue en estaciones automáticas de calidad del agua para rastrear en tiempo real los cambios en la concentración de clorofila a, proporcionar alerta temprana de riesgos de floración de algas y evaluar el estado de eutrofización de los cuerpos de agua.

2. Control de calidad del agua en acuicultura: Monitoreo de la densidad de algas en estanques, jaulas o sistemas de cultivo en fábrica para optimizar la alimentación y el intercambio de agua y prevenir el impacto de una reproducción excesiva de algas en los organismos cultivados.

3. Protección de fuentes de agua potable: Monitoreo continuo en las tomas de agua de lagos y ríos para detectar tempranamente un crecimiento anormal de algas y garantizar la seguridad del suministro de agua.

4. Investigación científica y estudios ecológicos: Proporcionar datos continuos de alta resolución en proyectos de estudio de ríos, lagos y océanos para apoyar la investigación sobre la dinámica del fitoplancton y la construcción de modelos ecológicos.

5. Gestión de humedales y cuerpos de agua paisajísticos: Monitoreo de la calidad del agua en parques urbanos y humedales artificiales para mantener el equilibrio ecológico y controlar los brotes de algas.

6. Respuesta de emergencia a incidentes de contaminación repentina: Combinado con otros sensores multi-parámetro de calidad del agua para evaluar rápidamente el impacto de la contaminación orgánica o la entrada de nutrientes en el crecimiento de algas.

Combinado con otros sensores de calidad del agua NiuBoL (como COD, turbidez, oxígeno disuelto), puede formar una solución completa de monitoreo multi-parámetro de la calidad del agua y mejorar el valor general del sistema.

Instalación y cableado del sensor en línea de clorofila NBL-CHLO-406-S

Requisitos de instalación

• El sensor debe sumergirse verticalmente o en una dirección adecuada. Mantener el extremo frontal a más de 3 cm de la pared lateral y a más de 10 cm del fondo para evitar interferencias de las paredes o el fondo.

• Se recomienda instalar en áreas de agua en movimiento o agitada para garantizar que la ventana de medición esté en contacto completo con el agua a medir.

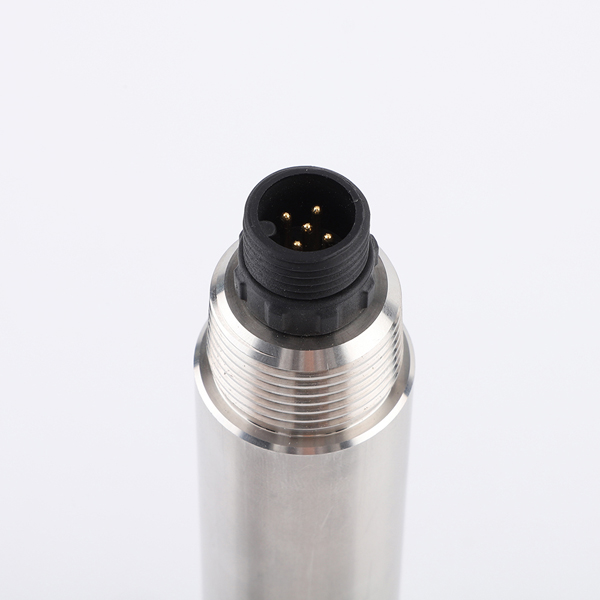

Cableado eléctrico (par trenzado blindado de 4 hilos)

• Cable rojo: Alimentación positiva (12～24 VDC)

• Cable negro: Tierra (GND)

• Cable azul: RS-485 A

• Cable blanco: RS-485 B

• Cable amarillo: Salida de corriente (4-20 mA, dejar en flotación cuando no se use)

Después del cableado, verifique cuidadosamente para evitar conexiones invertidas o cortocircuitos. Cuando el cable esté sumergido en agua (incluida el agua de mar) durante mucho tiempo o expuesto al aire, todos los puntos de conexión deben ser impermeabilizados y se deben seleccionar cables con cierta resistencia a la corrosión. Confirme que el cableado es correcto antes de energizar para garantizar el funcionamiento seguro del equipo.

Guía de mantenimiento

La limpieza de la ventana de medición es crítica para lecturas precisas. La superficie exterior del sensor se puede enjuagar con agua del grifo. Las suciedades residuales se pueden limpiar con un paño suave humedecido en detergente doméstico suave. Evite tensar excesivamente el cable durante el funcionamiento normal para prevenir la rotura de los hilos internos. No hay piezas mantenibles por el usuario dentro del sensor. No aplique impactos mecánicos severos.

Método de calibración:

• Calibración del punto cero: Colocar el sensor en agua destilada (usar un vaso marrón, distancia del extremo frontal al fondo ≥10 cm), estabilizar durante 3-5 minutos y luego realizar la calibración del punto cero.

• Calibración de la pendiente: Colocar en solución estándar, estabilizar y luego realizar la calibración de la pendiente.

Consulte el manual de operación adjunto para las instrucciones específicas de operación. La frecuencia de calibración debe determinarse según los requisitos de la autoridad competente o las condiciones de uso reales.

Preguntas frecuentes (FAQ)

Q1: ¿Qué principio de medición utiliza el NBL-CHLO-406-S?

R: El sensor se basa en el método de fluorescencia óptica, utilizando la característica de que la clorofila a libera fluorescencia después de absorber energía luminosa para su detección. Ofrece alta precisión y respuesta rápida.

Q2: ¿Admite el uso en entornos de agua de mar?

R: Sí. La carcasa de acero inoxidable 316 es resistente a la corrosión y la protección IP68 es adecuada para inmersión prolongada en agua de mar. Sin embargo, se recomienda verificar regularmente la limpieza de la ventana en entornos de alta salinidad.

Q3: ¿Cómo lograr la integración con sistemas PLC?

R: Puede conectarse directamente a través del protocolo estándar RS-485 Modbus/RTU y soporta la mayoría de los controladores industriales. NiuBoL proporciona documentos de protocolo y orientación técnica para facilitar una integración rápida.

Q4: ¿Qué hacer cuando el valor medido fluctúa?

R: Primero limpie la superficie de la ventana de medición y verifique si hay adherencia de cuerpos extraños; confirme que la conexión del cable es confiable y que el voltaje de alimentación es estable. Si el problema persiste, se recomienda contactar al soporte técnico para el diagnóstico.

Q5: ¿El sensor requiere calibración frecuente?

R: No se requiere calibración frecuente. Se puede realizar calibración en dos puntos según los requisitos de la autoridad competente o el deriva real en sitio. El sensor tiene alta estabilidad y bajos requisitos de mantenimiento diario.

Q6: ¿Se puede personalizar la longitud del cable?

R: Sí, la longitud estándar es de 5 metros y se pueden personalizar otras longitudes según los requisitos del proyecto. Especifique los requisitos al realizar el pedido y preste atención a las especificaciones impermeables y resistentes a la corrosión.

Q7: ¿El diseño de bajo consumo es adecuado para estaciones de monitoreo remoto?

R: Sí. La característica de bajo consumo de 0,2 W@12 V es muy adecuada para el despliegue en estaciones de monitoreo de calidad del agua no atendidas alimentadas por células solares o baterías.

Q8: ¿Qué pasa con la garantía del producto y el servicio postventa?

R: Los productos NiuBoL han pasado estrictas pruebas de envejecimiento y estabilidad de 72 horas con una alta tasa de aprobación en fábrica. Se proporciona servicio de garantía estándar, y el equipo técnico puede asistir con el depuración y análisis de fallos.

Resumen e invitación a la cooperación

El sensor en línea de clorofila NiuBoL NBL-CHLO-406-S toma como núcleo la tecnología óptica de alta precisión, una fuerte capacidad de protección y una excelente integración, proporcionando un método de detección estable y confiable de la biomasa de algas para proyectos de monitoreo del entorno acuático y acuicultura. Ayuda a los integradores de sistemas y contratistas de ingeniería a lograr la recolección de datos en tiempo real, la alerta temprana de riesgos y la gestión ecológica, mejorando eficazmente el nivel técnico y la eficiencia operativa de los proyectos.

Si su proyecto involucra monitoreo de lagos y ríos, transformación inteligente de acuicultura, protección de fuentes de agua potable o construcción de plataformas de investigación ambiental, no dude en contactar al equipo profesional de NiuBoL. Podemos proporcionar sugerencias de selección, soluciones de integración de sistemas y soporte técnico en sitio según las condiciones de trabajo específicas. Escanee la información de contacto en la página o visite el sitio web oficial de NiuBoL para obtener el manual completo del producto, casos típicos y las últimas soluciones, y construyamos juntos un sistema de monitoreo de calidad del agua IoT industrial más inteligente y confiable.
