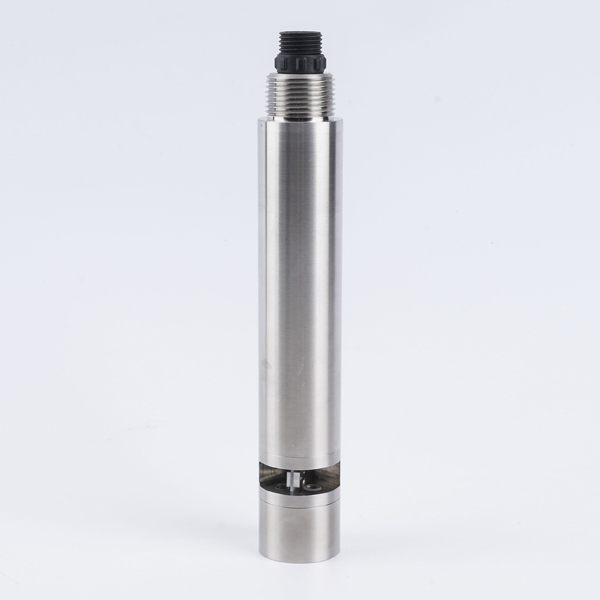

NBL-COD-308 Sensor en línea COD UV de doble longitud de onda

Resumen del producto

El sensor en línea COD NiuBoL NBL-COD-308 se basa en el principio de absorción ultravioleta de doble longitud de onda. Mide el grado de absorción de la luz ultravioleta de 254 nm por parte de la materia orgánica en el agua, combinado con una fuente de luz de referencia para compensar las interferencias de turbidez, logrando una detección precisa y continua de la concentración de COD. Al mismo tiempo, integra la medición de los parámetros de turbidez y temperatura para satisfacer las necesidades de monitoreo en línea multi-parámetro de la calidad del agua.

Este sensor no requiere la adición de reactivos químicos, evita la contaminación secundaria, tiene un tamaño compacto y es fácil de instalar. Es especialmente adecuado para integradores de sistemas y contratistas de ingeniería para construir plataformas de monitoreo ambiental o sistemas de control de procesos. NiuBoL se centra en la investigación y desarrollo de sensores IoT industriales, proporcionando soluciones estables y confiables para ayudar a los usuarios a reducir los costos de operación y mantenimiento y mejorar el rendimiento en tiempo real de los datos.

Ventajas principales del sensor en línea COD NBL-COD-308

El NBL-COD-308 se centra en la fiabilidad a largo plazo y la facilidad de integración en su diseño para entornos industriales. Las principales ventajas técnicas son las siguientes:

• Método de absorción ultravioleta de doble longitud de onda y optimización algorítmica: Adopta un diseño de doble fuente de luz (luz de medición y luz de referencia), y compensa la atenuación del camino óptico y las interferencias de partículas en suspensión mediante algoritmos específicos, mejorando la estabilidad de la medición. Incluso en cuerpos de agua con grandes cambios de turbidez, puede mantener lecturas precisas de COD.

• Alta precisión y medición sincrónica multi-parámetro: Rango de medición de COD 0～200 mg/L o 0～500 mg/L (equivalente KHP), resolución 0,1 mg/L, precisión ±5 %; monitoreo simultáneo de turbidez, rango 0～100 NTU o 0～200 NTU, resolución 0,1 NTU. Soporta calibración en dos puntos, velocidad de respuesta rápida, bajo deriva, adecuado para monitoreo continuo a largo plazo.

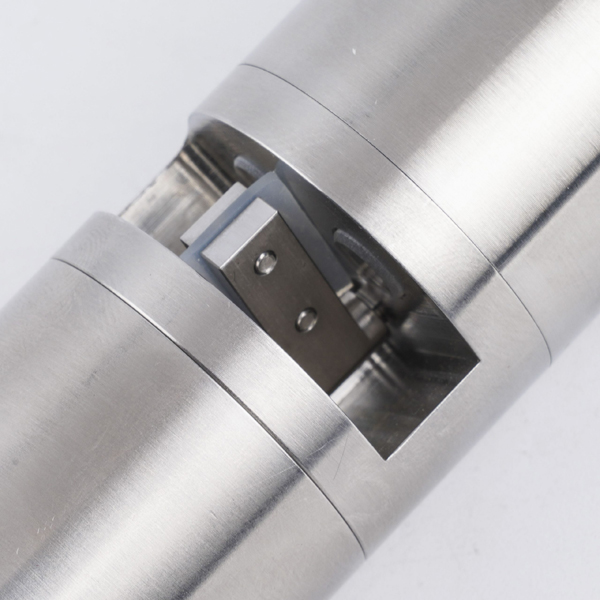

• Diseño auton limpiable y de bajo mantenimiento: Cepillo de limpieza integrado que evita eficazmente la adherencia de biopelículas y prolonga el ciclo de mantenimiento. Carcasa de acero inoxidable 316L con fuerte resistencia a la corrosión, grado de protección IP68, soporta instalación sumergida, presión de trabajo máxima 0,1 MPa.

• Fuerte anti-interferencia y bajo consumo de energía: Diseño de bajo consumo (0,3 W@12 V), excelente capacidad anti-interferencia. La salida digital del sensor sigue el protocolo Modbus/RTU, fácil de integrar de manera transparente con los sistemas de automatización existentes sin módulos de conversión adicionales.

• Estabilidad y uso económico: Sin consumo de reactivos, bajo costo operativo. El sensor ha pasado estrictas pruebas de envejecimiento y presenta una excelente estabilidad a largo plazo, adecuado para su despliegue en entornos exteriores o industriales hostiles.

Estas características permiten al NBL-COD-308 mantener la consistencia de los datos bajo condiciones complejas de calidad del agua, reduciendo significativamente la carga de mantenimiento en sitio y cumpliendo con los requisitos de los proyectos de ingeniería en cuanto a fiabilidad e integración.

Parámetros técnicos del sensor en línea COD NBL-COD-308

Nota: El sensor emite simultáneamente los parámetros de COD, turbidez y temperatura. El cable es de par trenzado blindado de 4 hilos, y la interfaz ya está impermeabilizada.

Escenarios de aplicación del sensor en línea COD NBL-COD-308

El sensor en línea COD NBL-COD-308 se utiliza ampliamente en campos industriales y de protección ambiental que requieren monitoreo en tiempo real de la contaminación orgánica:

1. Plantas de tratamiento de aguas residuales industriales: Monitoreo en línea de COD en la entrada, salida y cada unidad de tratamiento para optimizar los parámetros del proceso y garantizar el cumplimiento de las normas de vertido.

2. Tratamiento de aguas residuales petroquímicas y farmacéuticas: Monitoreo de aguas residuales con alta carga orgánica para asistir en el control del proceso y prevenir vertidos excesivos.

3. Aguas residuales municipales y monitoreo de la calidad del agua de ríos y lagos: Despliegue en estaciones automáticas ambientales para captar en tiempo real el estado de contaminación orgánica de los cuerpos de agua y apoyar decisiones de alerta temprana y gobernanza.

4. Industria alimentaria y papelera: Monitoreo de sistemas de tratamiento de aguas residuales de producción para controlar la concentración de contaminantes orgánicos y reducir riesgos ambientales.

5. Protección de aguas superficiales y fuentes de agua potable: Monitoreo de emergencia de incidentes de contaminación repentina y análisis de tendencias a largo plazo de la calidad del agua.

6. Agua de acuicultura y agua de enfriamiento industrial en circuito cerrado: Monitoreo conjunto multi-parámetro para garantizar la seguridad de la calidad del agua y la eficiencia operativa de los equipos.

Puede combinarse con otros sensores de calidad del agua NiuBoL (como pH, oxígeno disuelto, conductividad) para formar una solución completa de monitoreo de la calidad del agua.

Instalación y cableado

Requisitos de instalación

• Se recomienda instalación horizontal y fijación firme. El área de medición debe orientarse en la dirección del flujo de agua para garantizar que el camino óptico esté completamente sumergido en agua sin burbujas de aire.

• El sensor se puede colocar en el agua en cualquier dirección, pero se recomienda la colocación horizontal para optimizar el efecto del cepillo auton limpiable.

• Se recomienda instalar una funda protectora fuera del cable durante la instalación para evitar daños mecánicos.

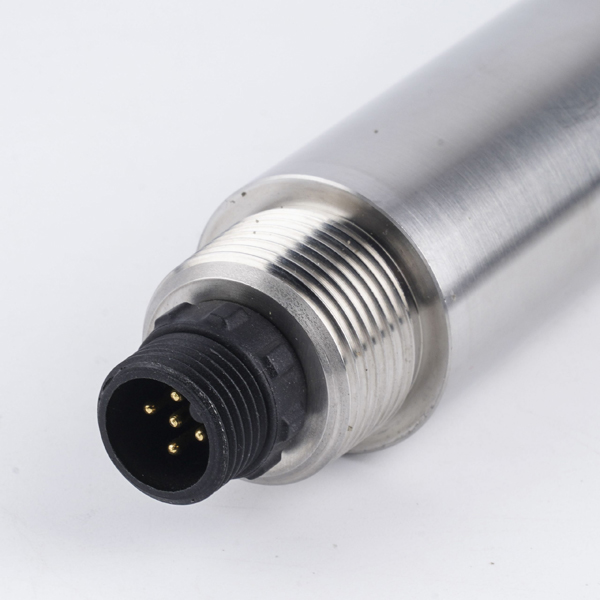

Cableado eléctrico (par trenzado blindado de 4 hilos)

• Cable rojo: Alimentación positiva (12～24 VDC)

• Cable negro: Tierra (GND)

• Cable azul: RS-485 A

• Cable blanco: RS-485 B

Después del cableado, verifique cuidadosamente para evitar conexiones incorrectas. Cuando el cable esté sumergido en agua o expuesto durante mucho tiempo, se deben seleccionar materiales resistentes a la corrosión. Todas las interfaces ya tienen rendimiento impermeable. Confirme que el cableado es correcto antes de energizar para garantizar la seguridad del equipo.

Guía de mantenimiento

Para garantizar la precisión de la medición, revise regularmente la limpieza de la ventana de medición y el estado de funcionamiento del cepillo auton limpiable. La superficie exterior del sensor se puede enjuagar con agua del grifo. Las suciedades persistentes se pueden limpiar con un paño suave humedecido en detergente suave. Evite tensar excesivamente el cable. El cepillo de limpieza integrado puede reducir eficazmente la frecuencia de limpieza manual. Se recomienda devolver a fábrica para inspección y reemplazo de los dispositivos de sellado dinámico cada 18 meses.

Método de calibración:

• Calibración de turbidez: Usar solución de baja turbidez para el punto cero y solución estándar de 100 NTU para la pendiente.

• Calibración de COD: Usar solución estándar KHP (prestar atención a la operación segura y usar guantes). Calibrar primero la temperatura, luego la turbidez y finalmente el COD. Para el rango 0～200 mg/L, usar 5 mg/L para el punto cero y 200 mg/L para la pendiente; para el rango 0～500 mg/L, usar 20 mg/L para el punto cero y 400 mg/L para la pendiente.

Los pasos específicos se detallan en el manual de operación adjunto. Antes de la calibración, asegúrese de que el camino óptico esté sumergido ≥2 cm y no haya burbujas de aire.

Preguntas frecuentes (FAQ)

Q1: ¿El NBL-COD-308 requiere la adición de reactivos químicos?

R: No. Este sensor adopta el método de absorción ultravioleta, sin consumo de reactivos, evitando la contaminación secundaria y reduciendo los costos operativos.

Q2: ¿La turbidez afecta la medición de COD?

R: El sensor tiene una fuente de luz de referencia integrada y un algoritmo que compensa automáticamente las interferencias de turbidez y sigue proporcionando datos confiables de COD bajo ciertas concentraciones de sólidos en suspensión.

Q3: ¿Cómo mantener el cepillo auton limpiable?

R: En uso normal, el cepillo de limpieza evita eficazmente la adherencia biológica. Se recomienda devolver a fábrica para inspección y reemplazo de los dispositivos de sellado dinámico cada 18 meses. Una inspección diaria para verificar si el cepillo está dañado es suficiente.

Q4: ¿Cómo integrarlo con un sistema PLC o SCADA?

R: El sensor emite el protocolo estándar RS-485 Modbus/RTU y puede conectarse directamente a la mayoría de los controladores industriales. NiuBoL proporciona documentos de protocolo y soporte técnico para una integración rápida.

Q5: ¿Es adecuado para agua de mar o entornos de alta salinidad?

R: La carcasa de acero inoxidable 316L tiene buena resistencia a la corrosión y es adecuada para la mayoría de las aguas residuales industriales y aguas superficiales. Sin embargo, en entornos de alta salinidad, se recomienda reforzar las revisiones de limpieza de la ventana.

Q6: ¿Qué hacer cuando el valor medido es inestable o presenta una gran desviación?

R: Primero limpie la superficie de la ventana de medición y verifique si el cepillo auton limpiable funciona normalmente; confirme que la conexión del cable es confiable y que el voltaje de alimentación es estable. Si el problema persiste, contacte al soporte técnico.

Q7: ¿La longitud del cable admite personalización?

R: Sí, la longitud estándar es de 5 metros y se puede personalizar según los requisitos del proyecto. Especifique el requisito de longitud al realizar el pedido y preste atención a las especificaciones impermeables y resistentes a la corrosión.

Q8: ¿Cuál es la frecuencia de calibración del sensor?

R: Realice calibración en dos puntos según los requisitos de la autoridad competente o las condiciones de uso reales. El sensor tiene bajo deriva y baja frecuencia de mantenimiento en entornos convencionales. Se recomienda organizarlo de manera flexible según las condiciones de calidad del agua en sitio.

Resumen e invitación a la cooperación

El sensor en línea COD NiuBoL NBL-COD-308 toma como núcleo la tecnología de absorción ultravioleta de doble longitud de onda, con alta precisión, fuerte anti-interferencia, bajo mantenimiento y fácil integración. Proporciona un método de detección en línea estable y confiable para proyectos de tratamiento de aguas industriales y monitoreo ambiental. Ayuda a los integradores de sistemas y contratistas de ingeniería a lograr la recolección de datos en tiempo real, la optimización de procesos y la gestión del cumplimiento, controlando eficazmente los costos operativos.

Si su proyecto involucra monitoreo en línea del tratamiento de aguas residuales, construcción de estaciones de calidad del agua ambiental, control de procesos de aguas residuales industriales u otros requisitos multi-parámetro de calidad del agua, no dude en contactar al equipo profesional de NiuBoL. Podemos proporcionar orientación detallada de selección, soporte de soluciones de integración y asistencia de depuración en sitio. Escanee la información de contacto en la página o visite el sitio web oficial de NiuBoL para obtener el manual completo del producto, referencias de casos y los últimos materiales técnicos, y construyamos juntos un sistema de monitoreo de calidad del agua IoT industrial eficiente e inteligente.
